公開番号2025159528
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062159
出願日2024-04-08
発明の名称通信装置、状態制御方法、及びプログラム
出願人株式会社リコー
代理人個人,個人
主分類H04L 69/00 20220101AFI20251014BHJP(電気通信技術)
要約【課題】USBインタフェースを介して他の装置と通信する通信装置において、通信が行われていないときの装置の消費電力を低減する。
【解決手段】通信装置は、USBインタフェースを有するUSBデバイスを備え、前記USBインタフェースを介して他の装置と通信可能な通信装置であって、前記USBデバイスの動作状態を管理するUSB状態管理部と、前記通信装置の電源状態を管理する電源状態管理部と、前記USBデバイスが前記他の装置との通信を休止している動作状態が所定の時間継続した場合、前記通信装置を現在の電源状態より消費電力が少ない電源状態への移行を制御する状態制御処理を実行するシステム制御部と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
ＵＳＢインタフェースを有するＵＳＢデバイスを備え、前記ＵＳＢインタフェースを介して他の装置と通信可能な通信装置であって、
前記ＵＳＢデバイスの動作状態を管理するＵＳＢ状態管理部と、
前記通信装置の電源状態を管理する電源状態管理部と、
前記ＵＳＢデバイスが前記他の装置との通信を休止している動作状態が所定の時間継続した場合、前記通信装置を現在の電源状態より消費電力が少ない電源状態への移行を制御する状態制御処理を実行するシステム制御部と、
を有する、通信装置。
続きを表示（約 1,300 文字）【請求項２】
前記システム制御部は、前記現在の電源状態が、通常動作が可能な通常状態より消費電力が少ない省電力状態であるときに、前記状態制御処理を実行する、請求項１に記載の通信装置。
【請求項３】
前記システム制御部は、前記ＵＳＢインタフェースにケーブルが接続されているときに、前記状態制御処理を実行する、請求項２に記載の通信装置。
【請求項４】
前記現在の電源状態より消費電力が少ない電源状態は、電源オフ状態を含む、請求項１乃至３のいずれか一項に記載の通信装置。
【請求項５】
前記通信装置は、前記ＵＳＢインタフェースとは異なる通信インタフェースを備え、
前記システム制御部は、前記通信インタフェースが無効である場合、前記状態制御処理を実行する、請求項１乃至３のいずれか一項に記載の通信装置。
【請求項６】
前記現在の電源状態より消費電力が少ない電源状態は、前記ＵＳＢインタフェース、又は前記通信インタフェースにケーブルが接続されたときに、前記現在の電源状態に復帰する機能が有効な電源状態を含む、請求項５に記載の通信装置。
【請求項７】
前記現在の電源状態より消費電力が少ない電源状態は、前記ＵＳＢインタフェースに接続されたケーブルの抜去検知機能が有効な電源状態を含む、請求項５に記載の通信装置。
【請求項８】
前記通信装置の電源状態は、通常動作が可能な通常状態より消費電力が少ない第１の省電力状態と、前記第１の省電力状態より消費電力が少なく、前記通信装置に接続されたケーブルの接続状態を検知可能な第２の省電力状態とを含み、
前記システム制御部は、前記第１の省電力状態において、前記ＵＳＢデバイスが他の装置との通信を休止している動作状態が所定の期間継続した場合、前記通信装置を前記第２の省電力状態に移行させる、
請求項１に記載の通信装置。
【請求項９】
ＵＳＢインタフェースを有するＵＳＢデバイスを備え、前記ＵＳＢインタフェースを介して他の装置と通信可能な通信装置が、
前記ＵＳＢデバイスの動作状態を管理する処理と、
前記通信装置の電源状態を管理する処理と、
前記ＵＳＢデバイスが前記他の装置との通信を休止している動作状態が所定の時間継続した場合、前記通信装置を現在の電源状態より消費電力が少ない電源状態への移行を制御する状態制御処理と、
を実行する、状態制御方法。
【請求項１０】
ＵＳＢインタフェースを有するＵＳＢデバイスを備え、前記ＵＳＢインタフェースを介して他の装置と通信可能な通信装置に、
前記ＵＳＢデバイスの動作状態を管理する処理と、
前記通信装置の電源状態を管理する処理と、
前記ＵＳＢデバイスが前記他の装置との通信を休止している動作状態が所定の時間継続した場合、前記通信装置を現在の電源状態より消費電力が少ない電源状態への移行を制御する状態制御処理と、
を実行させる、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信装置、状態制御方法、及びプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
省電力モード中にネットワークポートを監視し、一定時間ネットワークが切断されていた場合、電力消費を抑制するために主電源をオフにする装置がある。
【０００３】
また、通信ケーブルが意図せずに抜けてしまった場合に、電源がオフとなり、ユーザーの使い勝手が損なわれることを防ぐために、対向機との通信の接続、切断を物理層の電源周りで判断する技術が知られている（例えば、特許文献１参照）。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、例えば、特許文献１に示されるような従来の技術では、物理レイヤ（例えば、電源周り）で通信状態である場合、上位レイヤで通信を行っていない場合でも、装置の電源をオフすること等により、装置の消費電力を低減することができないという課題がある。
【０００５】
本発明の一実施形態は、上記の課題に鑑みてなされたものであって、ＵＳＢインタフェースを介して他の装置と通信する通信装置において、通信が行われていないときの通信装置の消費電力を低減する。
【課題を解決するための手段】
【０００６】
上記の課題を解決するため、本発明の一実施形態に係る通信装置は、ＵＳＢインタフェースを有するＵＳＢデバイスを備え、前記ＵＳＢインタフェースを介して他の装置と通信可能な通信装置であって、前記ＵＳＢデバイスの動作状態を管理するＵＳＢ状態管理部と、前記通信装置の電源状態を管理する電源状態管理部と、前記ＵＳＢデバイスが前記他の装置との通信を休止している動作状態が所定の時間継続した場合、前記通信装置を現在の電源状態より消費電力が少ない電源状態への移行を制御する状態制御処理を実行するシステム制御部と、を有する。
【発明の効果】
【０００７】
本発明の一実施形態によれば、ＵＳＢインタフェースを介して他の装置と通信する通信装置において、通信が行われていないときの通信装置の消費電力を低減することができる。
【図面の簡単な説明】
【０００８】
一実施形態に係る通信システムの構成例を示す図である。

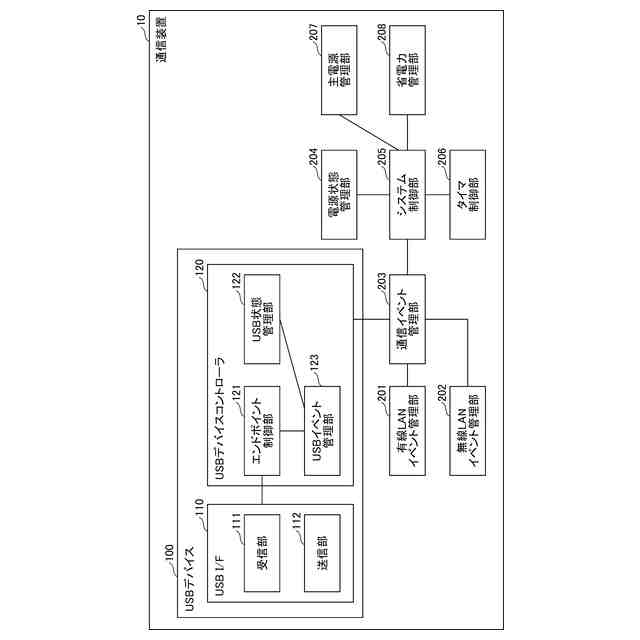

一実施形態に係る通信装置の機能構成の例を示す図である。

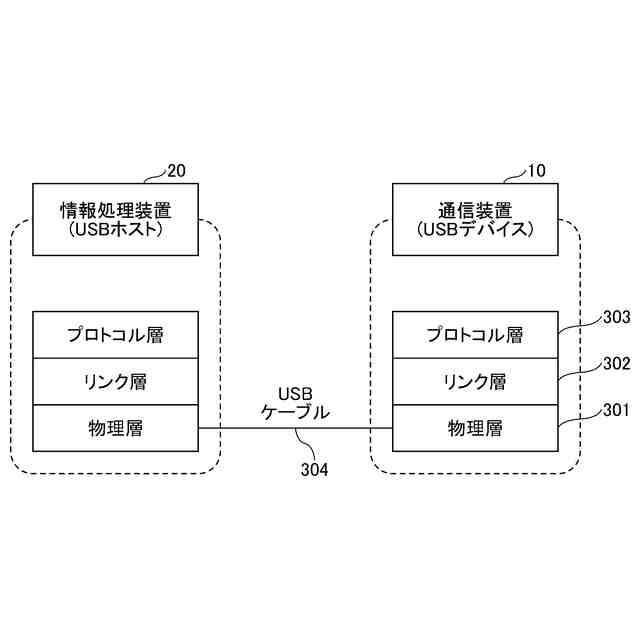

ＵＳＢ通信のレイヤ構成について説明するための図である。

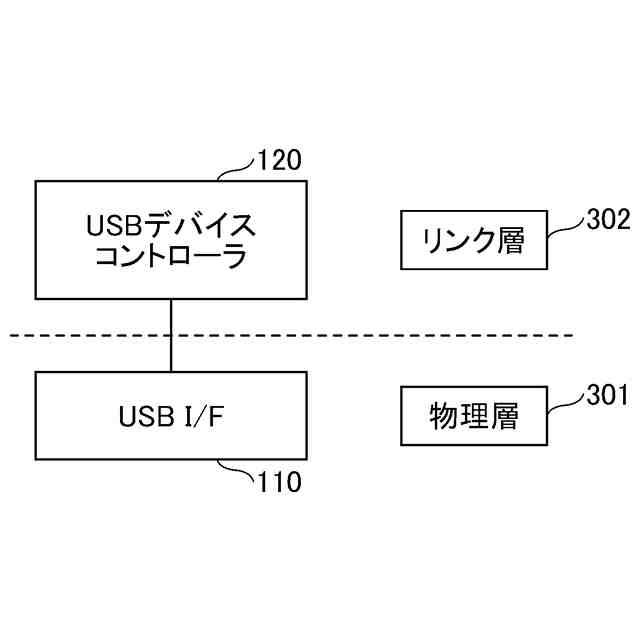

一実施形態に係るＵＳＢデバイスの機能レイヤについて説明するための図である。
第１の実施形態に係る通信装置の状態遷移の例を示す図である。

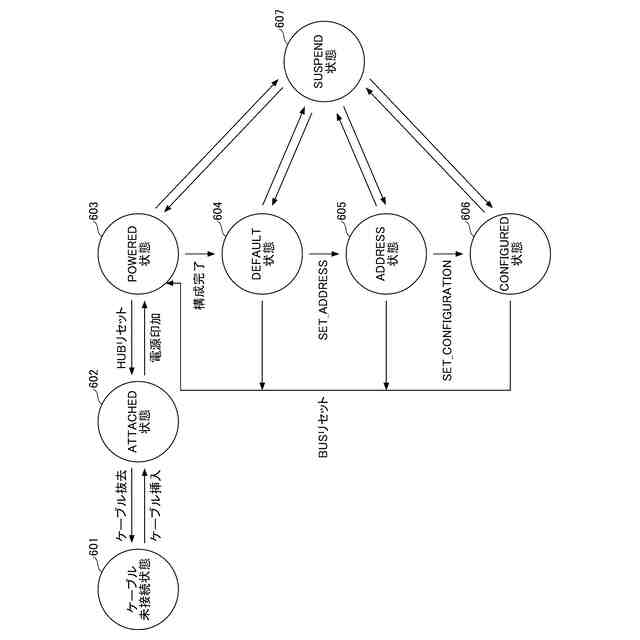

第１の実施形態に係る通ＵＳＢデバイスの状態遷移の例を示す図である。
サスペンド状態への移行処理について説明するための図（USB 2.0）である。
サスペンド状態への移行処理について説明するための図（USB 3.0）である。

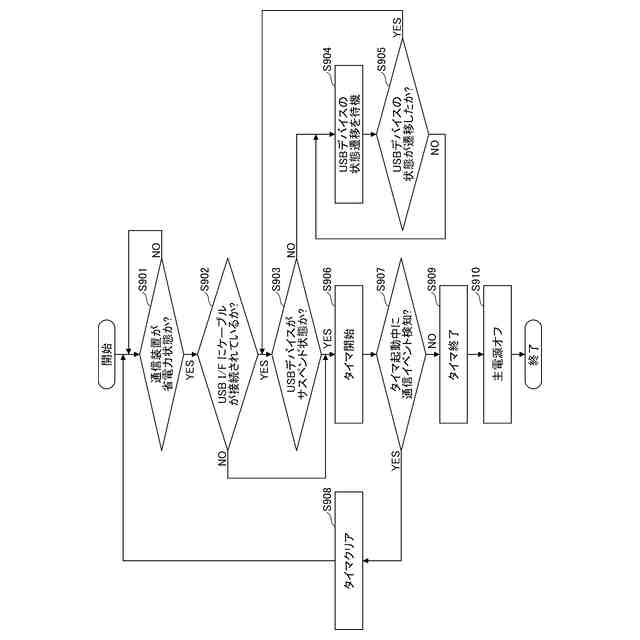

第１の実施形態に係る状態制御処理の例を示すフローチャートである。
第２の実施形態に係る通信装置の状態遷移の例を示す図である。
第２の実施形態に係る通ＵＳＢデバイスの状態遷移の例を示す図である。
第２の実施形態に係る状態制御処理の例を示すフローチャート（１）である。
第２の実施形態に係る状態制御処理の例を示すフローチャート（２）である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、図面を参照しながら詳細に説明する。
【００１０】
＜システム構成＞

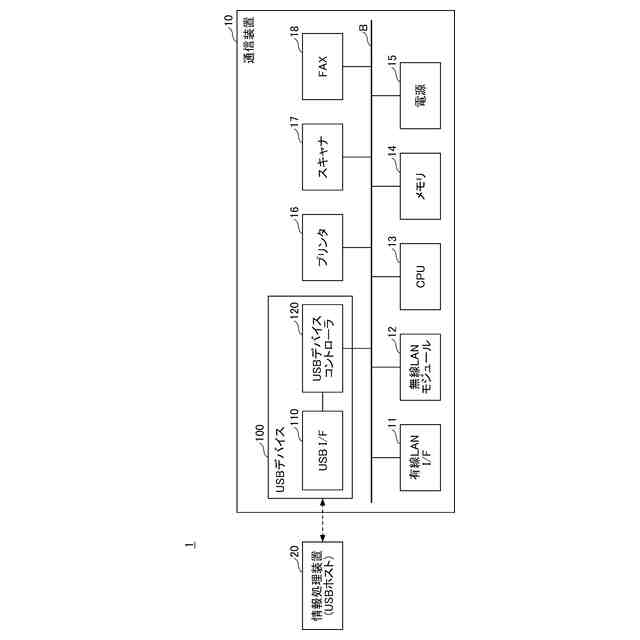

図１は、一実施形態に係る通信システムの構成例を示す図である。通信システム１は、ＵＳＢインタフェースを有するＵＳＢデバイスを備え、ＵＳＢインタフェースを介して、ＵＳＢホストの機能を有する他の装置と通信可能な通信装置１０を有する。
（【００１１】以降は省略されています）
