公開番号2025172999
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2022165093
出願日2022-10-13
発明の名称端末及び通信方法
出願人株式会社NTTドコモ
代理人個人,個人,個人
主分類H04W 72/20 20230101AFI20251119BHJP(電気通信技術)
要約【課題】アンライセンスバンドにおけるレギュレーションに適合する端末間直接通信のインタレース送信を実行する端末及び通信方法を提供する。
【解決手段】無線通信システムにおいて、端末20は、アンライセンスバンドにおいて、隣接する複数のLBT(Listen before talk)チャネルにおける送信に適用するインタレースされたチャネル構成を決定する制御部240と、複数のLBTチャネルにおいてLBTを実行する受信部220と、LBTに成功した場合、チャネル構成に基づいて他の端末20に送信する送信部210とを有する。制御部240は、チャネル構成において複数のLBTチャネル間のICGB(intra-cell guard band)を制御チャネルに使用するか否かを決定する。
【選択図】図27
特許請求の範囲【請求項１】
アンライセンスバンドにおいて、隣接する複数のＬＢＴ（Listen before talk）チャネルにおける送信に適用するインタレースされたチャネル構成を決定する制御部と、
前記複数のＬＢＴチャネルにおいて、ＬＢＴを実行する受信部と、
前記ＬＢＴに成功した場合、前記チャネル構成に基づいて他の端末に送信する送信部とを有し、
前記制御部は、前記チャネル構成において、前記複数のＬＢＴチャネル間のＩＣＧＢ（intra-cell guard band）を制御チャネルに使用するか否かを決定する端末。
続きを表示（約 700 文字）【請求項２】
前記制御部は、ＩＣＧＢを制御チャネルに使用しない場合、ＩＣＧＢに含まれるＰＲＢ（Physical Resource Block）以外の前記複数のＬＢＴチャネルのＰＲＢに制御チャネルをマッピングする請求項１記載の端末。
【請求項３】
前記制御部は、ＩＣＧＢを制御チャネルに使用しない場合、ＩＣＧＢを制御チャネルに使用する場合の制御チャネルのマッピングを適用し、
前記送信部は、ＩＣＧＢにマッピングされた制御チャネルを送信しない請求項１記載の端末。
【請求項４】
前記制御部は、ＩＣＧＢを制御チャネルに使用する場合、ＩＣＧＢ内のＰＲＢ以外のＰＲＢにマッピングされた情報をＩＣＧＢ内のＰＲＢにコピーする請求項１記載の端末。
【請求項５】
前記制御部は、ＩＣＧＢを制御チャネルに使用しない場合、ＩＣＧＢ内のＰＲＢにマッピングされる共有チャネルに制御情報をマッピングしない請求項１記載の端末。
【請求項６】
アンライセンスバンドにおいて、隣接する複数のＬＢＴ（Listen before talk）チャネルにおける送信に適用するインタレースされたチャネル構成を決定する手順と、
前記複数のＬＢＴチャネルにおいて、ＬＢＴを実行する手順と、
前記ＬＢＴに成功した場合、前記チャネル構成に基づいて他の端末に送信する手順と、
前記チャネル構成において、前記複数のＬＢＴチャネル間のＩＣＧＢ（intra-cell guard band）を制御チャネルに使用するか否かを決定する手順とを端末が実行する通信方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信システムにおける端末及び通信方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

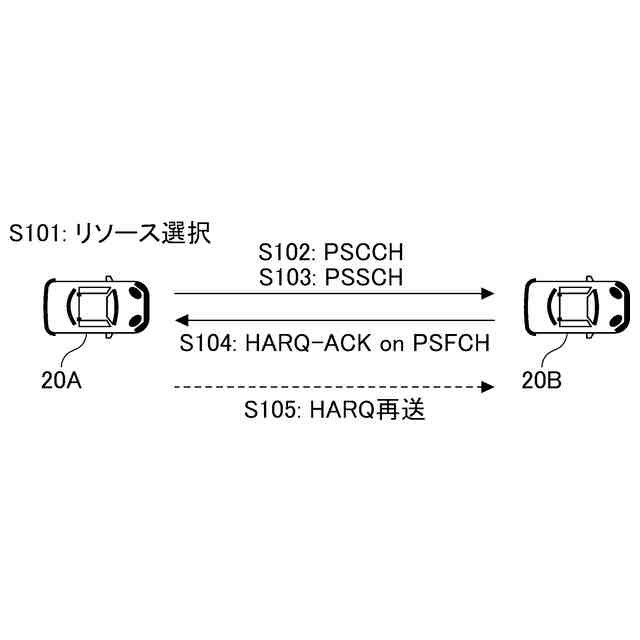

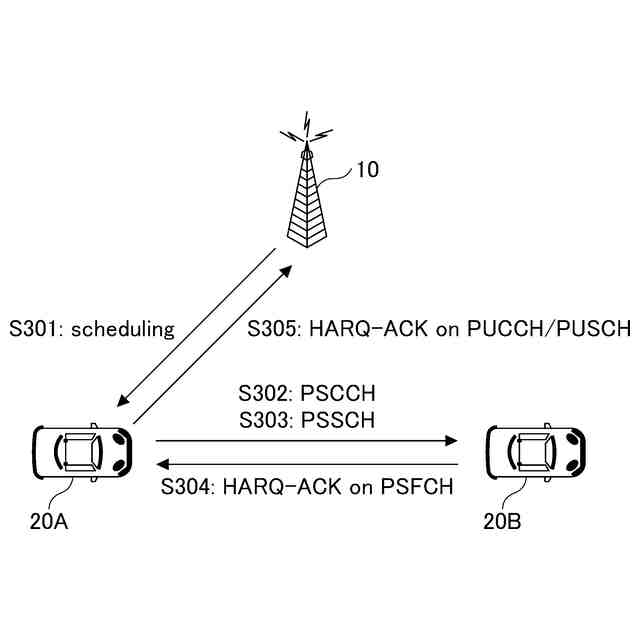

ＬＴＥ（Long Term Evolution）及びＬＴＥの後継システム（例えば、ＬＴＥ－Ａ（LTE Advanced）、ＮＲ（New Radio）（５Ｇともいう。））では、端末同士が基地局を介さずに直接通信を行うＤ２Ｄ（Device to Device）技術が検討されている（例えば非特許文献１）。
【０００３】
Ｄ２Ｄは、端末と基地局との間のトラフィックを軽減し、災害時等に基地局が通信不能になった場合でも端末間の通信を可能とする。なお、３ＧＰＰ（登録商標）（3rd Generation Partnership Project）では、Ｄ２Ｄを「サイドリンク（ｓｉｄｅｌｉｎｋ）」と称しているが、本明細書では、より一般的な用語であるＤ２Ｄを使用する。ただし、後述する実施の形態の説明では必要に応じてサイドリンクも使用する。
【０００４】
Ｄ２Ｄ通信は、通信可能な他の端末を発見するためのＤ２Ｄディスカバリ（D2D discovery、Ｄ２Ｄ発見ともいう。）と、端末間で直接通信するためのＤ２Ｄコミュニケーション（D2D direct communication、Ｄ２Ｄ通信、端末間直接通信等ともいう。）と、に大別される。以下では、Ｄ２Ｄコミュニケーション、Ｄ２Ｄディスカバリ等を特に区別しないときは、単にＤ２Ｄと呼ぶ。また、Ｄ２Ｄで送受信される信号を、Ｄ２Ｄ信号と呼ぶ。ＮＲにおけるＶ２Ｘ（Vehicle to Everything）に係るサービスの様々なユースケースが検討されている（例えば非特許文献２）。
【０００５】
また、ＮＲリリース１７では（例えば非特許文献３）、従来のリリースよりも高い周波数帯を使用することが検討されている。例えば、５２．６ＧＨｚから７１ＧＨｚまでの周波数帯における、サブキャリア間隔、チャネル帯域幅等を含む適用可能なニューメロロジ、物理レイヤのデザイン、実際の無線通信において想定される障害等が検討されている。
【先行技術文献】
【非特許文献】
【０００６】
３ＧＰＰＴＳ３８．２１１Ｖ１７．１．０（２０２２－０３）
３ＧＰＰＴＲ２２．８８６Ｖ１５．１．０（２０１７－０３）
３ＧＰＰＴＳ３８．３０６Ｖ１７．０．０（２０２２－０３）
３ＧＰＰＴＳ３７．２１３Ｖ１７．１．０（２０２２－０３）
３ＧＰＰＴＳ３８．３３１Ｖ１７．０．０（２０２２－０３）
【発明の概要】
【発明が解決しようとする課題】
【０００７】
新たに運用される従来より高い周波数を使用する周波数帯では、アンライセンスバンドが規定される。アンライセンスバンドでは、種々のレギュレーションが規定され、例えば、チャネルアクセスに際しＬＢＴ（Listen before talk）を実行する。当該高い周波数帯において、Ｄ２Ｄ通信を行う場合、アンライセンスバンドにおけるレギュレーションに適合する動作が要求される。ここで、端末間直接通信において、複数のＬＢＴチャネルを使用するインタレース送信を実行する場合の方法が不明であった。
【０００８】
本発明は上記の点に鑑みてなされたものであり、アンライセンスバンドにおけるレギュレーションに適合する端末間直接通信のインタレース送信を実行することを目的とする。
【課題を解決するための手段】
【０００９】
開示の技術によれば、アンライセンスバンドにおいて、隣接する複数のＬＢＴ（Listen before talk）チャネルにおける送信に適用するインタレースされたチャネル構成を決定する制御部と、前記複数のＬＢＴチャネルにおいて、ＬＢＴを実行する受信部と、前記ＬＢＴに成功した場合、前記チャネル構成に基づいて他の端末に送信する送信部とを有し、前記制御部は、前記チャネル構成において、前記複数のＬＢＴチャネル間のＩＣＧＢ（intra-cell guard band）を制御チャネルに使用するか否かを決定する端末が提供される。
【発明の効果】
【００１０】
開示の技術によれば、アンライセンスバンドにおけるレギュレーションに適合する端末間直接通信のインタレース送信を実行することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
