公開番号2025169590
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074419
出願日2024-05-01
発明の名称画像形成装置、画像形成方法およびプログラム
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類G03G 15/00 20060101AFI20251107BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】電源オン時や省エネモードからの復帰時に、印刷ジョブによっては省略可能な動作が調整動作に含まれる場合に、素早く印刷を開始することを目的とする。
【解決手段】像担持体の表面に現像されたトナー像のトナー付着量を検知する検知部と、印刷ジョブの情報であるジョブ情報に基づいて作像条件の調整動作を決定する決定部と、前記検知部が検知したトナー付着量と前記決定部が決定した調整動作を用いて作像条件を調整する調整部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
像担持体の表面に現像されたトナー像のトナー付着量を検知する検知部と、
印刷ジョブの情報であるジョブ情報に基づいて作像条件の調整動作を決定する決定部と、
前記検知部が検知したトナー付着量と前記決定部が決定した調整動作を用いて作像条件を調整する調整部と、を備え、
前記決定部は、前記ジョブ情報が所定の条件を満たす場合に、所定の動作を前記調整動作から除外することを特徴とする、画像形成装置。
続きを表示（約 1,500 文字）【請求項２】
前記決定部は、前記ジョブ情報が前記所定の条件を満たす場合、印刷が実行された後に前記所定の動作を除外しない調整動作を決定し、
前記調整部は、前記所定の動作を除外しない調整動作を用いて作像条件を調整する、請求項１に記載の画像形成装置。
【請求項３】
前記像担持体の表面を帯電させる帯電ローラと、
前記像担持体に潜像を形成する露光装置と、
前記像担持体の表面にトナー像を現像する現像ローラと、をさらに備え、
前記調整部は、前記作像条件としての、前記帯電ローラに印加される帯電バイアス、前記露光装置が照射する光の露光エネルギー、及び、前記現像ローラに印加される現像バイアス、を調整する、請求項１に記載の画像形成装置。
【請求項４】
前記調整動作から除外される所定の動作は、
トナー濃度を検出する光学センサの出力が安定するまで待機する動作と、
前記現像バイアスと前記像担持体の表面電位の差分である現像ポテンシャルと、前記トナー付着量との関係が、所定の関係であるか否かを判定する動作と、
前記現像ポテンシャルと前記トナー付着量との関係が前記所定の関係ではない場合に、前記トナー濃度を調整する動作と、
前記現像ポテンシャルと前記トナー付着量との関係から決定された作像条件でテストパターンを形成した場合のトナー付着量が、所定の付着量であることを確認する動作と、
の少なくともいずれかを含む、請求項３に記載の画像形成装置。
【請求項５】
前記決定部は、前記ジョブ情報が画像の安定性を求められることが少ないジョブを示す場合に、前記所定の動作を前記調整動作から除外する、請求項１乃至４のいずれか一項に記載の画像形成装置。
【請求項６】
前記決定部は、前記ジョブ情報が示す用紙の種類が普通紙である場合に、前記所定の動作を前記調整動作から除外する、請求項１乃至４のいずれか一項に記載の画像形成装置。
【請求項７】
前記決定部は、前記ジョブ情報が示す印刷の種類がモノクロ印刷である場合に、前記所定の動作を前記調整動作から除外する、請求項１乃至４のいずれか一項に記載の画像形成装置。
【請求項８】
前記所定の条件を複数の条件から選択する第１の選択部をさらに備え、
前記複数の条件は、前記ジョブ情報が示す用紙の種類が普通紙であるとの条件と、前記ジョブ情報が示す印刷の種類がモノクロ印刷であるとの条件を含む、請求項１乃至４のいずれか一項に記載の画像形成装置。
【請求項９】
前記決定部が、前記ジョブ情報が前記所定の条件を満たす場合に、前記所定の動作を前記調整動作から除外する、第１のモードと、
前記決定部が、前記ジョブ情報にかかわらず、前記所定の動作を前記調整動作から除外しない、第２のモードと、
のいずれかを選択する第２の選択部をさらに備える、請求項１乃至４のいずれか一項に記載の画像形成装置。
【請求項１０】
画像形成装置で実行される画像形成方法であって、
像担持体の表面に現像されたトナー像のトナー付着量を検知する検知ステップと、
印刷ジョブの情報であるジョブ情報に基づいて作像条件の調整動作を決定する決定ステップと、
前記検知ステップが検知したトナー付着量と前記決定ステップが決定した調整動作を用いて作像条件を調整する調整ステップと、を有し、
前記決定ステップは、前記ジョブ情報が所定の条件を満たす場合に、所定の動作を前記調整動作から除外することを特徴とする、画像形成方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置、画像形成方法およびプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
電子写真技術を用いた印刷方式の画像形成装置では、電源オン時や印刷実行時の所定のタイミングに画像濃度調整（プロセスコントロール）を実施することで、印刷中の画像濃度を一定に保っている。また、主にオフィス用途で使用される画像形成装置では、「お待たせ時間」（本明細書では、電源投入から印刷可能までに要する時間や省エネモードから復帰し印刷可能までに要する時間を言う）の削減が求められている。
【０００３】
特許文献１には、定着装置の温度により画像濃度調整用パターンを作像して調整を行うプロセスコントロール１と、画像濃度調整用パターンを作像しないプロセスコントロール２を切り替えることで、定着装置のリロード完了時間が短い場合の余計な「お待たせ時間」を削減しながら安定した画質を提供できることが開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術によれば、電源オン時や省エネモードからの復帰時には、一律に全ての動作を用いて画像濃度調整を行うため、印刷ジョブによっては省略可能な動作が調整動作に含まれる場合でも、素早く印刷を開始することができない、という課題があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、電源オン時や省エネモードからの復帰時に、印刷ジョブによっては省略可能な動作が調整動作に含まれる場合に、素早く印刷を開始することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明は、像担持体の表面に現像されたトナー像のトナー付着量を検知する検知部と、印刷ジョブの情報であるジョブ情報に基づいて作像条件の調整動作を決定する決定部と、前記検知部が検知したトナー付着量と前記決定部が決定した調整動作を用いて作像条件を調整する調整部と、を備える。
【発明の効果】
【０００７】
本発明によれば、電源オン時や省エネモードからの復帰時に、印刷ジョブによっては省略可能な動作が調整動作に含まれる場合に、素早く印刷を開始することができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

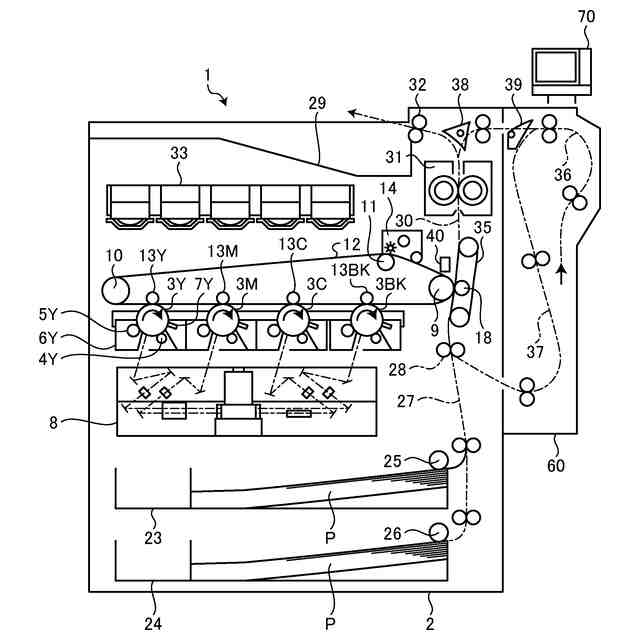

図１は、第１の実施の形態に係る画像形成装置の一例を示す図である。
図２は、プリンタ部のハードウェア構成の一例を示す図である。

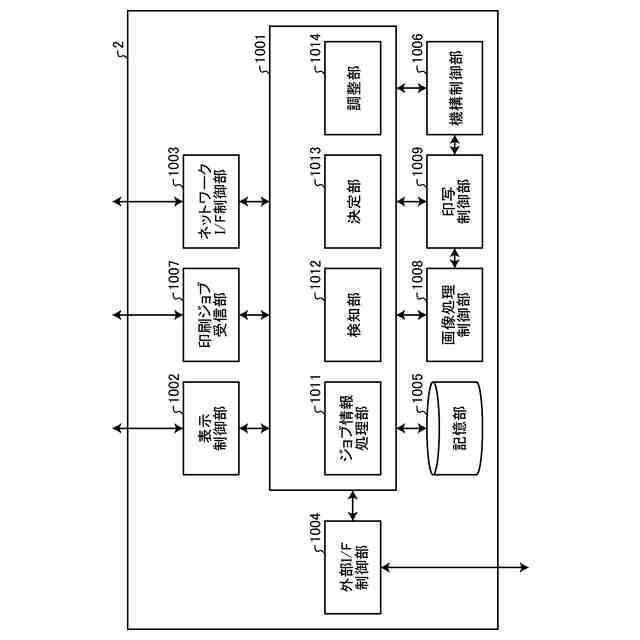

図３は、プリンタ部の機能ブロックの一例を示す図である。

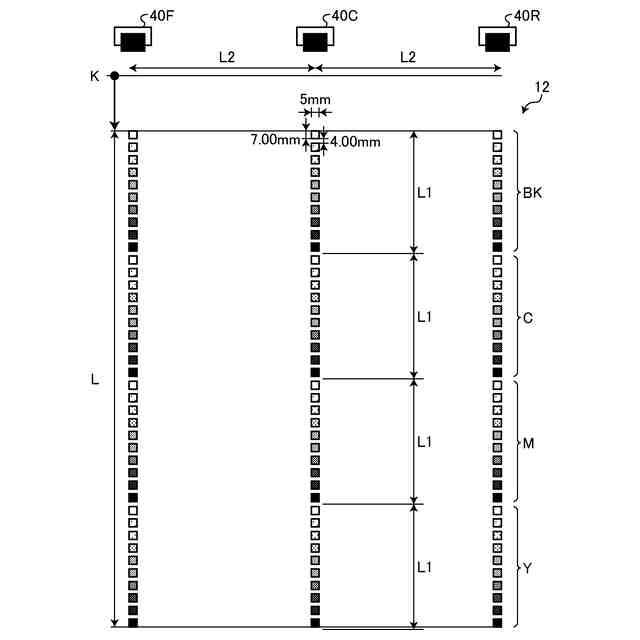

図４は、中間転写ベルトに転写されるトナーパターンの一例を示す図である。

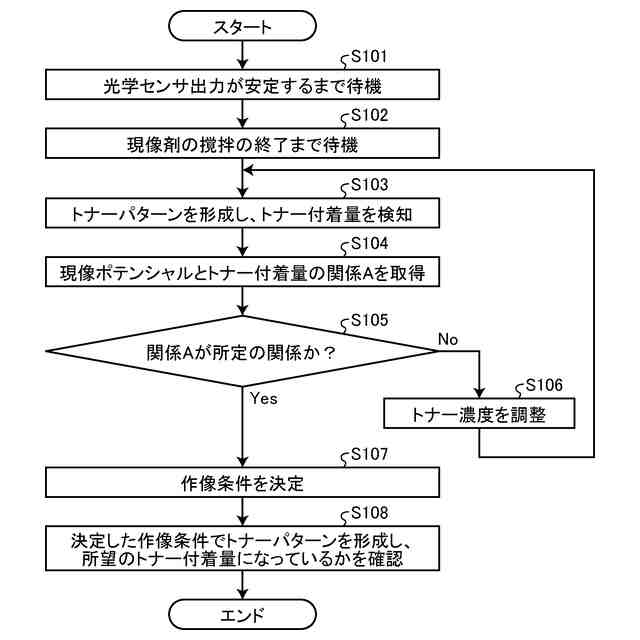

図５は、全ての動作を含む調整動作の一例を示すフローチャートである。

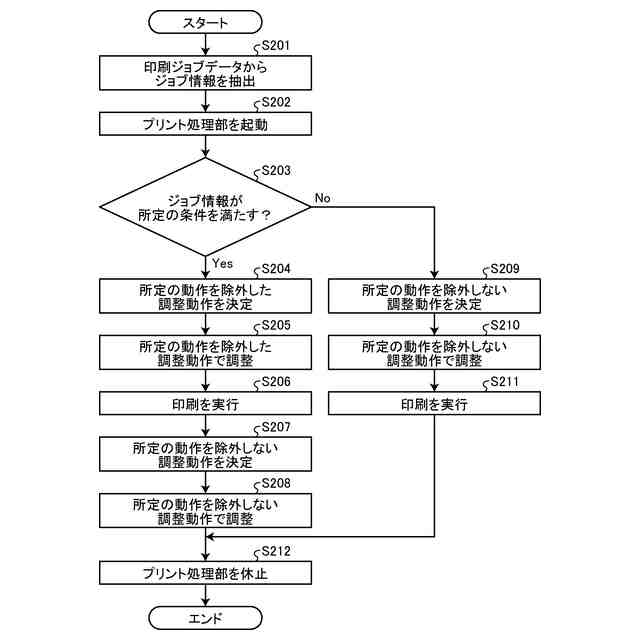

図６は、第１の実施の形態に係る調整手順の一例を示すフローチャートである。

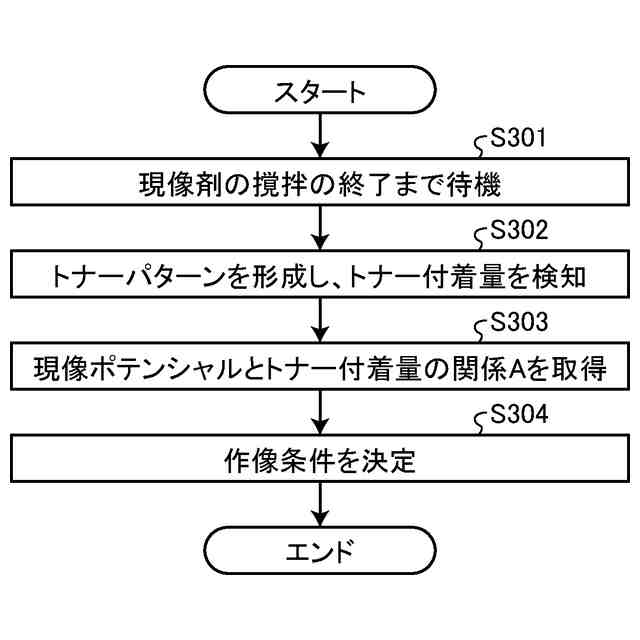

図７は、所定の動作を除外した調整動作の一例を示すフローチャートである。
図８は、第２の実施の形態に係るシステム制御部の機能構成の一例を示す図である。
図９は、第２の実施の形態に係る調整手順の一例を示すフローチャートである。
図１０は、第３の実施の形態に係るシステム制御部の機能構成の一例を示す図である。

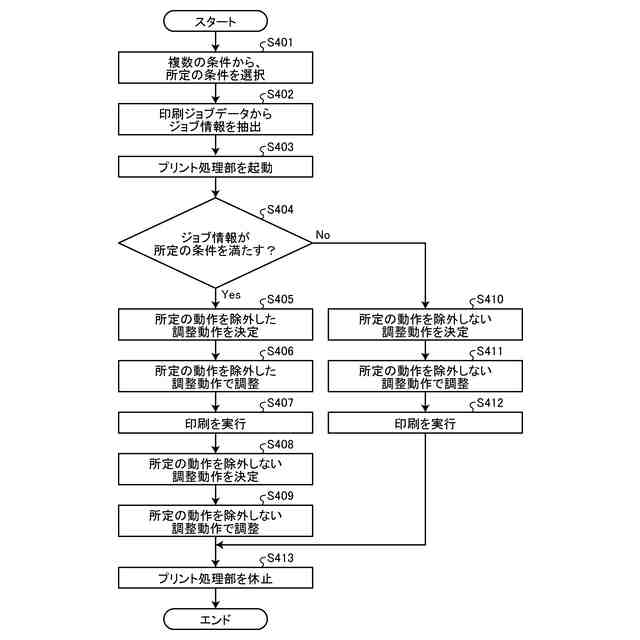

図１１は、第３の実施の形態に係る調整手順の一例を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照して、画像形成装置、画像形成方法およびプログラムの実施の形態を詳細に説明する。
【００１０】
（第１の実施の形態）
図１は、第１の実施の形態にかかる画像形成装置１の一例を示す図である。画像形成装置１は、プリンタ部２、反転部６０、操作パネル７０を備える。これらの各部は、通信線または通信ネットワーク等を介して、通信可能に接続されている。
（【００１１】以降は省略されています）
