公開番号2025165043
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024068888
出願日2024-04-22
発明の名称表示装置、表示方法、プログラム、表示システム
出願人株式会社リコー
代理人個人,個人
主分類G06F 3/04883 20220101AFI20251027BHJP(計算;計数)
要約【課題】操作コマンドを実行するためにユーザーが手書き入力する際のユーザーの労力を低減できる。
【解決手段】表示装置であって、ユーザーからの操作を受け付けることによって、操作コマンドを実行する表示部品を表示させる表示制御部と、表示部品に割り当てられている第2の操作コマンドと、該第2の操作コマンドを実行するために入力された手書き入力から変換された第2の文字列に関する情報とを対応付けて記憶する記憶部と、第1の文字列に対応付けられている操作コマンドの候補から、第1の操作コマンドの選択を受け付ける受付部と、受付部が第1の操作コマンドの選択を受け付けた場合、第1の文字列に関する情報と、第2の文字列に関する情報とに基づいて、所定の条件を満たすと判断した場合に、第1の操作コマンドを表示部品に割り当てるコマンド割当部と、を有し、表示制御部は、該表示部品を表示させる。
【選択図】図11

特許請求の範囲【請求項１】
手書き入力から変換された第１の文字列に対応付けられている操作コマンドの候補を表示する表示装置であって、
ユーザーからの操作を受け付けることによって、予め割り当てられた操作コマンドを実行する表示部品を表示させる表示制御部と、
前記表示部品に割り当てられている第２の操作コマンドと、該第２の操作コマンドを実行するために入力された手書き入力から変換された第２の文字列に関する情報とを対応付けて記憶する記憶部と、
前記第１の文字列に対応付けられている操作コマンドの候補から、第１の操作コマンドの選択を受け付ける受付部と、
前記受付部が前記第１の操作コマンドの選択を受け付けた場合、前記第１の文字列に関する情報と、前記第２の文字列に関する情報とに基づいて、所定の条件を満たすか判断し、該所定の条件を満たすと判断した場合に、前記受付部が選択を受け付けた前記第１の操作コマンドを表示部品に割り当てるコマンド割当部と、
を有し、
前記表示制御部は、前記コマンド割当部によって前記第１の操作コマンドが割り当てられた表示部品を表示させる表示装置。
続きを表示（約 1,200 文字）【請求項２】
前記第１の文字列に関する情報は、前記第１の文字列に対応付けられている前記操作コマンドの候補の第１の数であり、
前記第２の文字列に関する情報は、前記第２の文字列に対応付けられている前記操作コマンドの候補の第２の数であり、
前記コマンド割当部は、前記第１の数が前記第２の数よりも多い場合に、前記受付部が選択を受け付けた前記第１の操作コマンドを前記表示部品に割り当てる請求項１に記載の表示装置。
【請求項３】
前記第１の文字列に関する情報は、前記第１の文字列が有する第１の文字数であり、
前記第２の文字列に関する情報は、前記第２の文字列が有する第２の文字数であり、
前記コマンド割当部は、前記第１の文字数が前記第２の文字数よりも多い場合に、前記受付部が選択を受け付けた前記第１の操作コマンドを前記表示部品に割り当てる請求項１に記載の表示装置。
【請求項４】
前記第１の文字列に関する情報は、前記第１の文字列に含まれる漢字の第３の数であり、
前記第２の文字列に関する情報は、前記第２の文字列に含まれる漢字の第４の数であり、
前記コマンド割当部は、前記第３の数が前記第４の数よりも多い場合に、前記受付部が選択を受け付けた前記第１の操作コマンドを前記表示部品に割り当てる請求項１に記載の表示装置。
【請求項５】
前記第１の文字列に関する情報は、前記第１の文字列の第１の画数であり、
前記第２の文字列に関する情報は、前記第２の文字列の第２の画数であり、
前記コマンド割当部は、前記第１の画数が前記第２の画数よりも多い場合に、前記受付部が選択を受け付けた前記第１の操作コマンドを前記表示部品に割り当てる請求項１に記載の表示装置。
【請求項６】
前記表示部品に操作コマンドが割り当てられていない場合、
前記コマンド割当部は、前記受付部が選択を受け付けた前記第１の操作コマンドを割り当てる請求項１～５のいずれか１項に記載の表示装置。
【請求項７】
前記表示制御部は、前記表示部品を常に表示させる請求項１に記載の表示装置。
【請求項８】
前記表示制御部は、少なくとも、前記第１の操作コマンドの機能が前記表示部品に割り当てられた直後、前記表示部品を表示させる請求項１に記載の表示装置。
【請求項９】
前記表示制御部は、前記表示部品に割り当てられている前記第１の操作コマンドの機能に応じた形状を有する前記表示部品を表示させる請求項１に記載の表示装置。
【請求項１０】
前記表示制御部は、前記表示部品に割り当てられている前記第１の操作コマンドの名称を前記表示部品と共に表示させる請求項１に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置、表示方法、プログラム、及び表示システムに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
手書き認識技術を利用し、手書きデータを文字に変換して、ディスプレーに表示する表示装置が知られている。比較的大型のタッチパネルを備えた表示装置は会議室や公共施設などに配置され、複数のユーザーにより電子黒板などとして利用される。
【０００３】
手書き入力により表示装置を操作する際の操作性を改善する技術が知られている（例えば、特許文献１参照）。特許文献１には、特定の文字列を手書きした場合に対応する操作コマンドを表示させ、操作コマンドを選択すると対応する機能を実行する技術が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術では、ユーザーが手書き入力する内容によっては、操作コマンドを実行するまでのユーザーの労力が異なる。例えば、操作コマンドを実行するために手書きされる文字の文字数や画数が多い場合には、手書き入力に労力が掛かってしまう。また、手書き入力から変換された文字列に対応付けられている操作コマンドの数が多い場合には、ユーザーが所望の操作コマンドを選択するのに労力が掛かってしまう。
【０００５】
本発明は、操作コマンドを実行するためにユーザーが手書き入力する際のユーザーの労力を低減することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題に鑑み、本発明は、手書き入力から変換された第１の文字列に対応付けられている操作コマンドの候補を表示する表示装置であって、ユーザーからの操作を受け付けることによって、予め割り当てられた操作コマンドを実行する表示部品を表示させる表示制御部と、前記表示部品に割り当てられている第２の操作コマンドと、該第２の操作コマンドを実行するために入力された手書き入力から変換された第２の文字列に関する情報とを対応付けて記憶する記憶部と、前記第１の文字列に対応付けられている操作コマンドの候補から、第１の操作コマンドの選択を受け付ける受付部と、前記受付部が前記第１の操作コマンドの選択を受け付けた場合、前記第１の文字列に関する情報と、前記第２の文字列に関する情報とに基づいて、所定の条件を満たすか判断し、該所定の条件を満たすと判断した場合に、前記受付部が選択を受け付けた前記第１の操作コマンドを表示部品に割り当てるコマンド割当部と、を有し、前記表示制御部は、前記コマンド割当部によって前記第１の操作コマンドが割り当てられた表示部品を表示させる。
【発明の効果】
【０００７】
本発明は、操作コマンドを実行するためにユーザーが手書き入力する際のユーザーの労力を低減できる。
【図面の簡単な説明】
【０００８】
操作コマンドの表示例を示す図である。

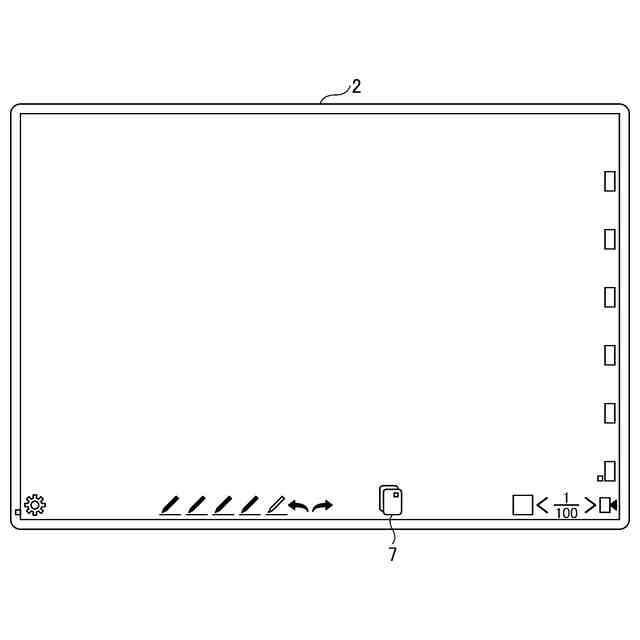

操作コマンドの機能が設定されているアイコンの表示例を示す図である。

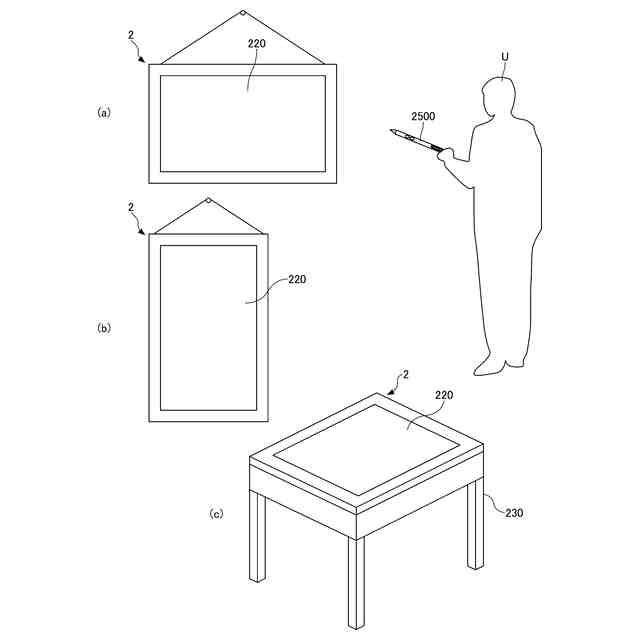

表示装置の全体構成図の一例である。

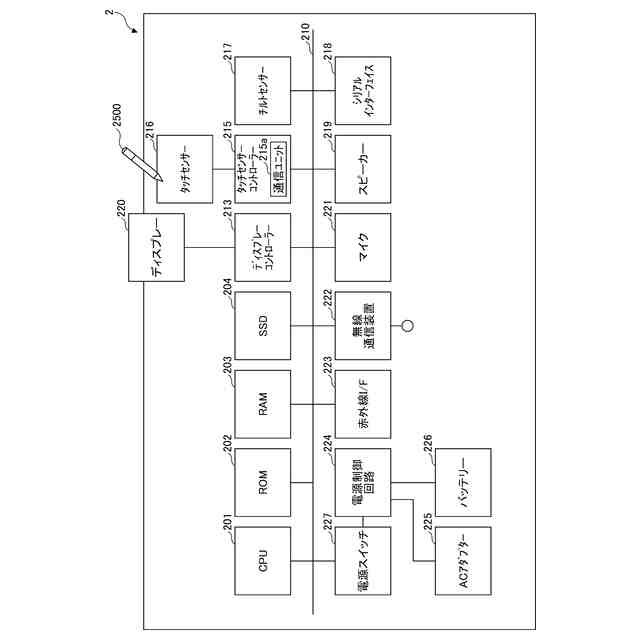

表示装置のハードウェア構成図の一例である。

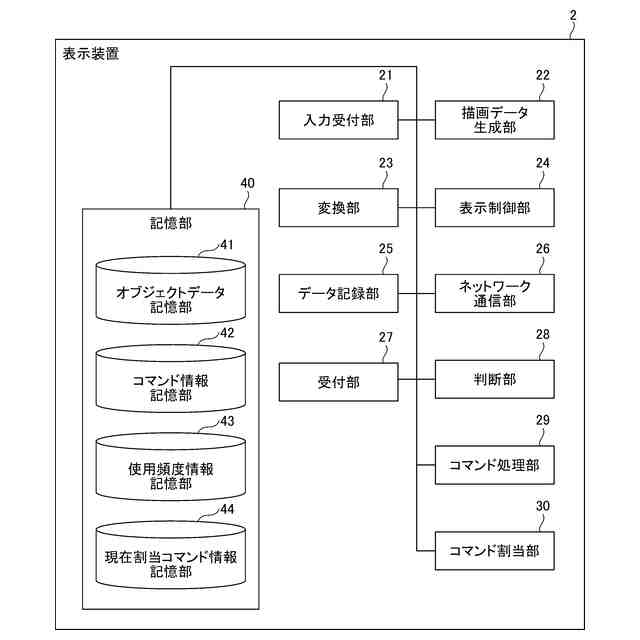

表示装置が有する機能をブロック状に分けて説明する機能ブロック図の一例である。

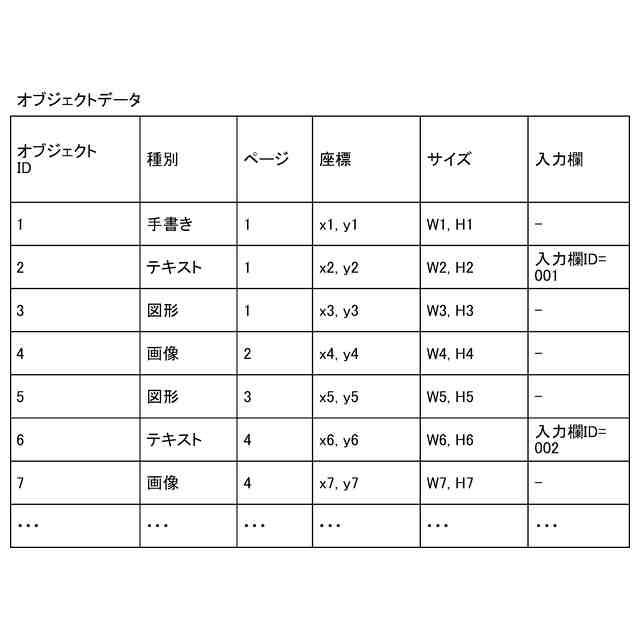

オブジェクトデータ記憶部に記憶されるオブジェクトデータを説明する図である。

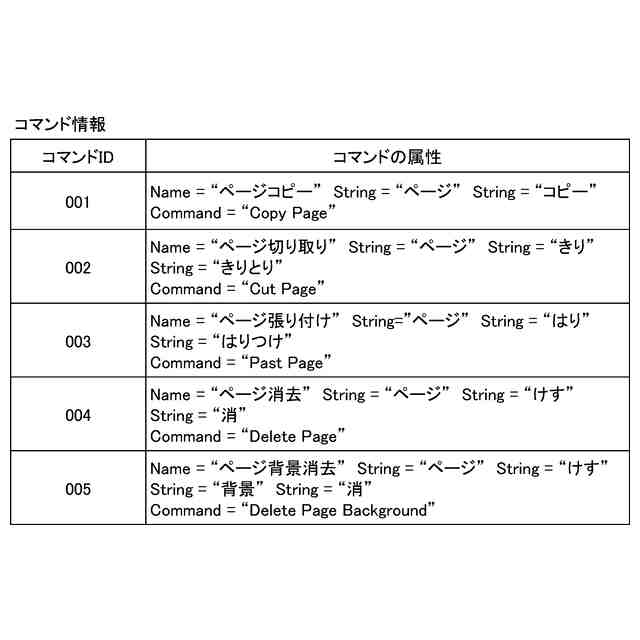

コマンド情報記憶部に記憶されるコマンド情報を説明する図である。

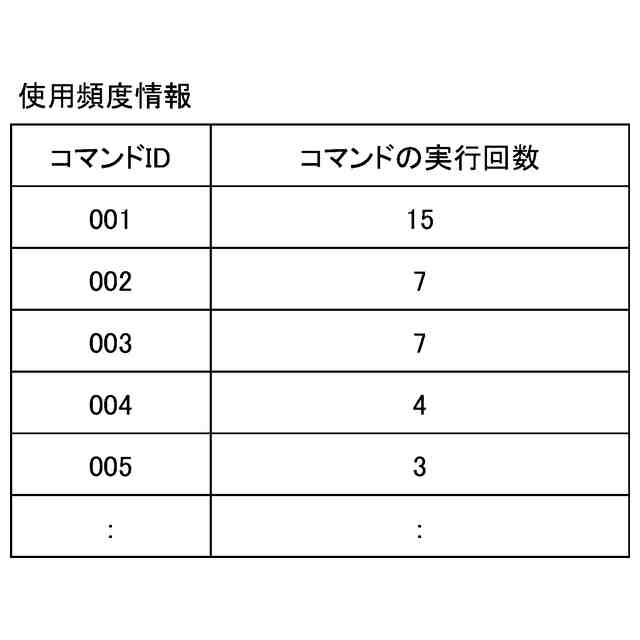

使用頻度情報記憶部に記憶される使用頻度情報を説明する図である。

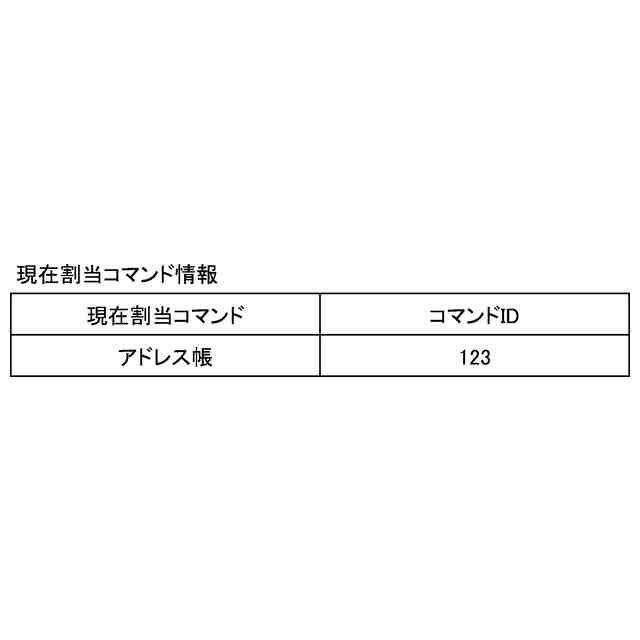

現在割当コマンド情報記憶部に記憶される現在割当コマンド情報を説明する図である。
操作ガイドと操作ガイドに表示される選択可能候補の一例を示す図である。

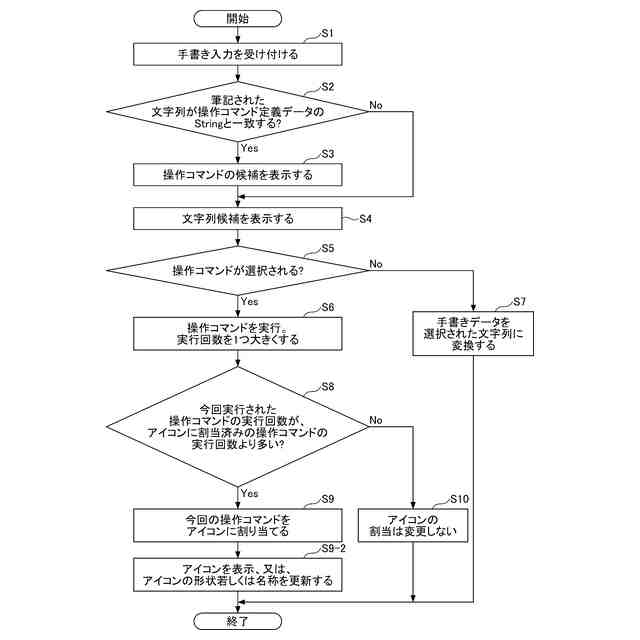

表示装置が実行回数の多い操作コマンドをアイコンに対応付ける処理を説明するフローチャート図の一例である。
アイコンに操作コマンドが割り当てられていない場合の操作コマンドの割り当て方法を説明するフローチャート図の一例である。
平置きされた表示装置の上面図の一例である。
文字列に対応する操作コマンドの候補の数を説明する図である。
現在割当コマンド情報記憶部に記憶される現在割当コマンド情報を説明する図である。
操作コマンドの候補の数に基づいて、表示装置が操作コマンドをアイコンに割り当てる処理を説明するフローチャート図の一例である。
コマンド情報を説明する図である。
手書データが文字認識された文字列に基づいて表示された操作コマンドを説明する図である。
文字数に基づいて、表示装置が操作コマンドをアイコンに割り当てる処理を説明するフローチャート図の一例である。
コマンド情報を説明する図である。
手書データが文字認識された文字列に基づいて表示された操作コマンドを説明する図である。
漢字の文字数に基づいて、表示装置が操作コマンドをアイコンに割り当てる処理を説明するフローチャート図の一例である。
手書データが文字認識された文字列に基づいて表示された操作コマンドを説明する図である。
画数に基づいて、表示装置が操作コマンドをアイコン７に割り当てる処理を説明するフローチャート図の一例である。
表示システムのシステム構成図の一例である。
情報処理システムのハードウェア構成図の一例である。
表示システムが有する機能をブロック状に示す機能ブロック図の一例である。
表示装置と情報処理システムが通信して手書きデータの認識結果を表示する処理を説明するシーケンス図の一例である。
【発明を実施するための形態】
【０００９】
以下、本発明を実施するための形態の一例として表示装置と、表示装置が行う表示方法について図面を参照しながら説明する。
【００１０】
＜操作コマンドの表示例＞

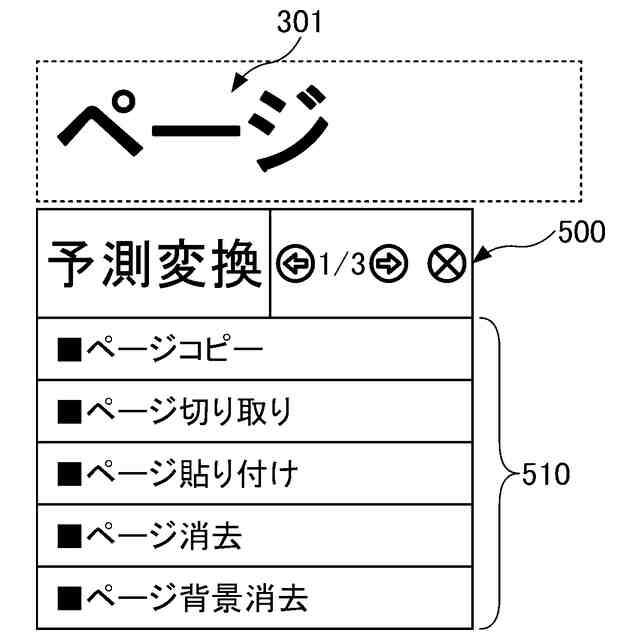

図１は、操作コマンドの表示例を示す図である。操作コマンドとは、表示装置を操作するために用意されている、特定の処理の実行を指示する命令をいう。表示装置は、ユーザーによる手書きデータから変換された文字列に、予め対応付けられている操作コマンドの候補５１０を表示させる。文字列とは、手書きデータの文字認識により変換されたオブジェクトである。文字列は文字コードで表すことができる。文字列、及び、文字コードに変換しないことが確定している手書きデータは選択ジェスチャーによる選択対象となる。文字列は、１つ以上の文字であり、文字には、ひらがな、かたかな、漢字、アルファベット、数字、及び記号が含まれる。ユーザーが実行したい操作コマンドを選択すると該操作コマンドが実行される。図１では行頭の「■」が操作コマンドを意味している。
（【００１１】以降は省略されています）
