特許ウォッチ

公開番号2025138119
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036997
出願日2024-03-11
発明の名称液体塗布装置
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類B41J 2/01 20060101AFI20250917BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】吐出ヘッドと洗浄機構との相対位置が変わっても、洗浄時において吐出ヘッドの洗浄機構に対する相対位置が適正となるように自動で調整することができる液体塗布装置を提供する。
【解決手段】吐出ヘッドを搭載するキャリッジと、キャリッジを水平面上で移動させる第1移動機構と、キャリッジを高さ方向に移動させる第2移動機構と、本体に固定された土台部と、水平面上で摺動可能となるように土台部に設置された板部と、板部に搭載され、吐出ヘッドのノズルをキャッピングするキャップ機構と、板部に搭載され、ノズルを洗浄するための洗浄液をノズルに噴射する洗浄機構と、第1移動機構によりキャリッジが第1位置に位置決めされ、第2移動機構によりキャリッジが第1位置からキャップ機構に向けて移動させられる場合に、ノズルがキャッピングされる位置となるように板部を土台部に対して摺動させるガイド手段と、を備える。
【選択図】図8
特許請求の範囲【請求項１】
吐出ヘッドから液体を吐出して画像を形成する液体塗布装置であって、
前記吐出ヘッドを搭載するキャリッジと、
前記キャリッジを水平面上で移動させる第１移動機構と、
前記キャリッジを高さ方向に移動させる第２移動機構と、
前記液体塗布装置の本体に固定された土台部と、
前記土台部に対して水平面上で摺動可能となるように該土台部に設置された板部と、
前記板部に搭載され、前記吐出ヘッドのノズルをキャッピングするキャップ機構と、
前記板部に搭載され、前記ノズルを洗浄するための洗浄液を該ノズルに噴射する洗浄機構と、
前記第１移動機構により前記キャリッジが第１位置に位置決めされ、前記第２移動機構により前記キャリッジが前記第１位置から前記キャップ機構に向けて移動させられる場合に、前記ノズルがキャッピングされる位置となるように前記板部を前記土台部に対して摺動させるガイド手段と、
を備えた液体塗布装置。
続きを表示（約 1,200 文字）【請求項２】
前記第２移動機構は、前記ノズルが前記キャップ機構でキャッピングされた状態から、前記キャリッジを前記第１位置まで移動させ、
前記第１移動機構は、前記キャリッジを前記第１位置から第２位置に位置決めし、
前記洗浄機構は、前記第２位置に位置する前記キャリッジに搭載された前記吐出ヘッドの前記ノズルに対して、前記洗浄液を噴射する請求項１に記載の液体塗布装置。
【請求項３】
前記ガイド手段は、
前記板部に立設され、先端部を有するピンと、
前記キャリッジに形成され、前記ピンを挿通させるための穴部と、
で構成された請求項１または２に記載の液体塗布装置。
【請求項４】
前記ガイド手段は、
前記キャリッジに立設され、先端部を有するピンと、
前記板部に形成され、前記ピンを挿通させるための穴部と、
で構成された請求項１または２に記載の液体塗布装置。
【請求項５】
前記ガイド手段は、
前記板部に立設され、先端部を有する２つのピンと、
前記キャリッジに形成され、前記２つのピンをそれぞれ挿通させるための２つの穴部と、
で構成された請求項１に記載の液体塗布装置。
【請求項６】
前記ガイド手段は、
前記キャリッジに立設され、先端部を有する２つのピンと、
前記板部に形成され、前記２つのピンをそれぞれ挿通させるための２つの穴部と、
で構成された請求項１に記載の液体塗布装置。
【請求項７】
前記２つの穴部のうち、一方の穴部は丸穴であり、他方の穴部が長穴であり、
前記他方の穴部の長軸の方向は、該他方の穴部の中心と前記一方の穴部の中心とを結ぶ方向である請求項５または６に記載の液体塗布装置。
【請求項８】
前記２つのピンの軸方向の長さは、それぞれ異なる請求項５または６に記載の液体塗布装置。
【請求項９】
前記ガイド手段は、前記板部の前記キャップ機構を挟んで相対する位置から立設され、対向する面の間隔が前記板部側に向けて狭くなるテーパ形状を有する２つのガイド部材であり、
前記第１移動機構により前記キャリッジが第１位置に位置決めされ、前記第２移動機構により前記キャリッジが前記第１位置から前記キャップ機構に向けて移動させられる場合に、前記キャリッジの周縁部が前記対向する面のうちいずれか一方の面に当接することによって、前記板部は、前記ノズルがキャッピングされる位置となるように前記土台部に対して水平面上で摺動させられる請求項１または２に記載の液体塗布装置。
【請求項１０】
印刷データを複数の印刷画像に分割し、前記印刷画像それぞれに対応する印刷領域において前記吐出ヘッドを走査して該吐出ヘッドから印刷面に液体を吐出させる請求項１または２に記載の液体塗布装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体塗布装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
インク等の液体を吐出して画像を形成するインクジェット装置または画像形成装置（または液体を吐出する装置）において、吐出ヘッドに対する洗浄機構の位置を調整する技術が知られている。
【０００３】
このような洗浄機構を有するインクジェット装置または画像形成装置（または液体を吐出する装置）として、液体を吐出するノズルをノズル面に有する液体吐出ヘッドと、ノズル面を払拭する払拭部材と、払拭部材をノズル面に押し当てる、回転可能な押し当て部材と、払拭部材をノズル面に接触させ、かつ、液体吐出ヘッドと払拭部材を相対的に移動させる払拭動作を行う移動手段と、を有し、押し当て部材は、表面の一部にノズル面のノズル形成部に対応する凹部を備えた構成が開示されている（例えば特許文献１）。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術においては、吐出ヘッドと洗浄機構との相対位置が変わると、洗浄機構の位置を印字前に手動で再調整しなければならないという課題がある。
【０００５】
本発明は、上記に鑑みてなされたものであって、吐出ヘッドと洗浄機構との相対位置が変わっても、洗浄時において吐出ヘッドの洗浄機構に対する相対位置が適正となるように自動で調整することができる液体塗布装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明は、吐出ヘッドから液体を吐出して画像を形成する液体塗布装置であって、前記吐出ヘッドを搭載するキャリッジと、前記キャリッジを水平面上で移動させる第１移動機構と、前記キャリッジを高さ方向に移動させる第２移動機構と、前記液体塗布装置の本体に固定された土台部と、前記土台部に対して水平面上で摺動可能となるように該土台部に設置された板部と、前記板部に搭載され、前記吐出ヘッドのノズルをキャッピングするキャップ機構と、前記板部に搭載され、前記ノズルを洗浄するための洗浄液を該ノズルに噴射する洗浄機構と、前記第１移動機構により前記キャリッジが第１位置に位置決めされ、前記第２移動機構により前記キャリッジが前記第１位置から前記キャップ機構に向けて移動させられる場合に、前記ノズルがキャッピングされる位置となるように前記板部を前記土台部に対して摺動させるガイド手段と、を備えたことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、吐出ヘッドと洗浄機構との相対位置が変わっても、洗浄時において吐出ヘッドの洗浄機構に対する相対位置が適正となるように自動で調整することができる。
【図面の簡単な説明】
【０００８】

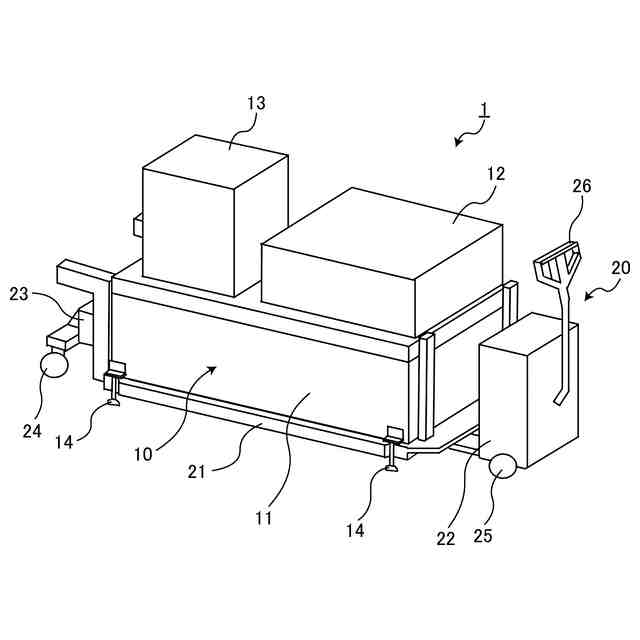

図１は、実施形態に係る液体塗布装置の全体構成を示す外観の一例を示す図である。

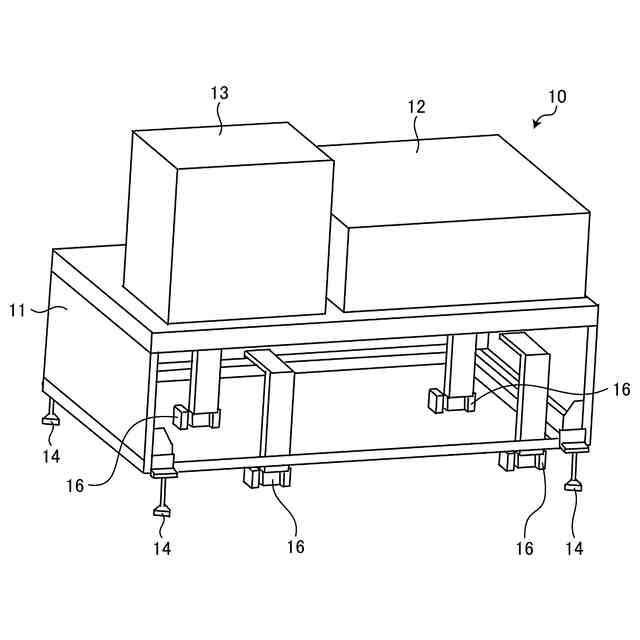

図２は、実施形態に係る液体塗布装置の印刷装置に対するキャリッジの走査が可能な範囲を示す図である。

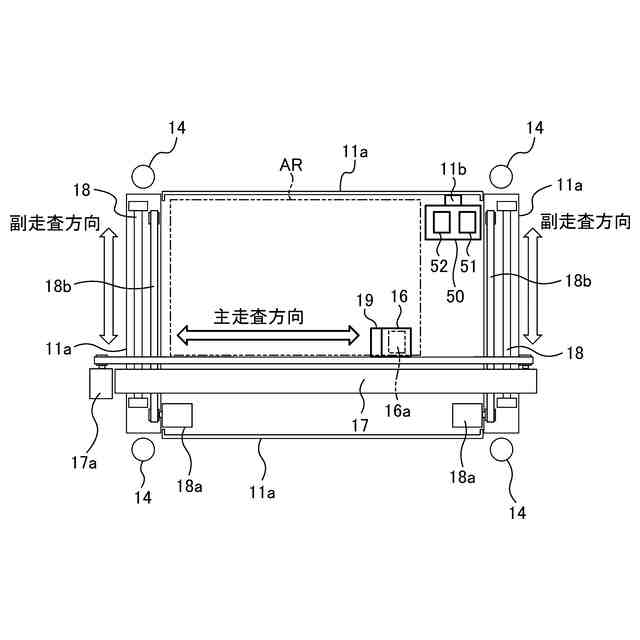

図３は、実施形態に係る液体塗布装置のキャリッジの移動機構の構成の一例を示す図である。
図４は、実施形態に係る液体塗布装置がキャリッジの走査範囲外へ印刷する場合の動作の概要を説明する図である。

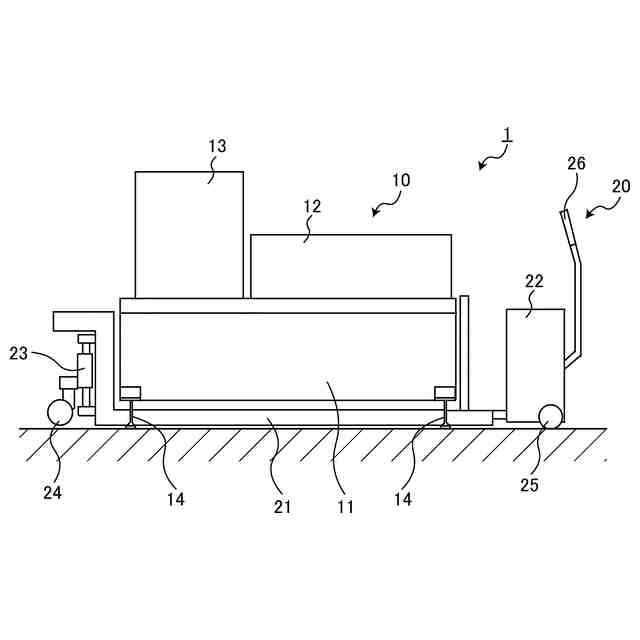

図５は、実施形態に係る液体塗布装置において台車で印刷装置を運んでいる状態の一例を示す図である。
図６は、実施形態に係る液体塗布装置において台車から印刷装置を印刷面に設置した状態の一例を示す図である。

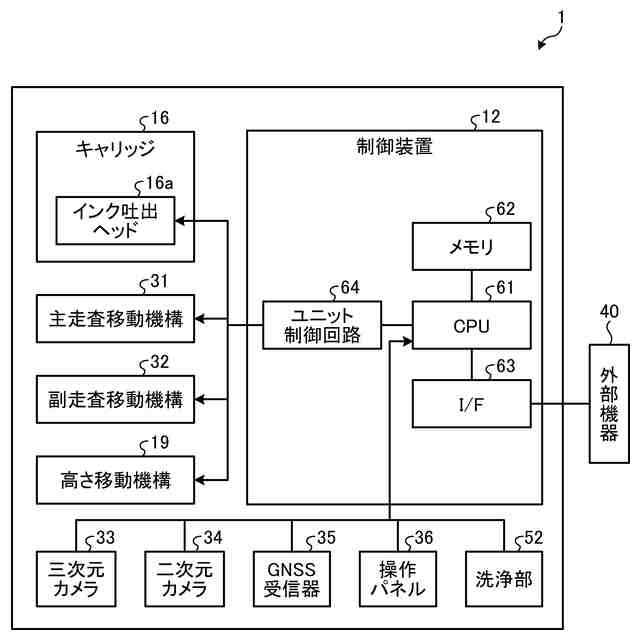

図７は、実施形態に係る液体塗布装置のハードウェア構成の一例を示す図である。
図８は、実施形態に係る液体塗布装置の維持機構の構成の一例を示す図である。

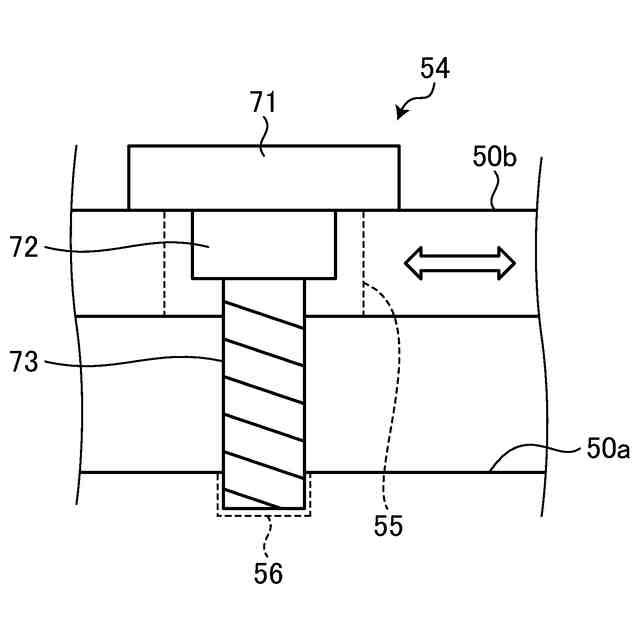

図９は、実施形態に係る液体塗布装置の維持機構の段ねじの拡大図である。
図１０は、実施形態に係る液体塗布装置の維持機構の穴部に維持機構のピンが挿入する場合の動作を説明する図である。
図１１は、実施形態に係る液体塗布装置のインク吐出ヘッドの洗浄動作の説明する図である。
図１２は、実施形態に係る液体塗布装置のインク吐出ヘッドの洗浄動作の説明する図である。
図１３は、変形例１に係る液体塗布装置のキャリッジの移動機構の構成の一例を示す図である。
図１４は、変形例１に係る液体塗布装置のインク吐出ヘッドのキャッピン時の動作の説明する図である。
図１５は、変形例２に係る液体塗布装置のキャリッジの移動機構の構成の一例を示す図である。
【０００９】
以下に、図面を参照しながら、本発明に係る液体塗布装置の実施形態を詳細に説明する。また、以下の実施形態によって本発明が限定されるものではなく、以下の実施形態における構成要素には、当業者が容易に想到できるもの、実質的に同一のもの、およびいわゆる均等の範囲のものが含まれる。さらに、以下の実施形態の要旨を逸脱しない範囲で構成要素の種々の省略、置換、変更および組み合わせを行うことができる。
【００１０】
（液体塗布装置の全体構成および動作概要）
図１は、実施形態に係る液体塗布装置の全体構成を示す外観の一例を示す図である。図２は、実施形態に係る液体塗布装置の印刷装置に対するキャリッジの走査が可能な範囲を示す図である。図３は、実施形態に係る液体塗布装置のキャリッジの移動機構の構成の一例を示す図である。図１～図３を参照しながら、本実施形態に係る液体塗布装置１の全体構成および動作概要について説明する。
（【００１１】以降は省略されています）
