特許ウォッチ

公開番号2025141117
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040889
出願日2024-03-15
発明の名称印刷システム
出願人株式会社リコー
代理人個人
主分類B41J 2/01 20060101AFI20250919BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】画質を低下させることなく、インクが流れることにより生じる異常画像を抑制できる印刷システムを提供する。
【解決手段】印刷装置1と、転写用の画像に対して接着剤を付与する付与装置400と、を有する印刷システム300であって、印刷装置は、転写用基材に液体を吐出する吐出部と、転写用基材が搬送される搬送経路と、転写用基材を加熱する加熱手段と、を有する。付与装置は、接着剤を付与する付与部と、転写用基材の搬送経路と、を有する。加熱手段は、吐出部よりも転写用基材の搬送方向の上流側に設けられた第1の加熱部と、搬送経路を介して吐出部と対向する位置に設けられた第2の加熱部と、を有する。第2の加熱部よりも転写用基材の搬送方向の下流側であって転写用基材の搬送経路の少なくとも一部に水平方向に対して傾斜する傾斜部が設けられている。吐出部及び加熱手段は、傾斜部よりも転写用基材の搬送方向の上流側に設けられている。
【選択図】図1
特許請求の範囲【請求項１】
転写用基材に転写用の画像を形成する印刷装置と、
前記印刷装置により形成された転写用の画像に対して接着剤を付与する付与装置と、を有する印刷システムであって、
前記印刷装置は、前記転写用基材に液体を吐出する吐出部と、前記転写用基材が搬送される搬送経路と、前記転写用基材を加熱する加熱手段と、を有し、
前記付与装置は、前記接着剤を付与する付与部と、前記転写用基材が搬送される搬送経路と、を有し、
前記加熱手段は、前記吐出部よりも前記転写用基材の搬送方向の上流側に設けられた第１の加熱部と、前記転写用基材の搬送経路を介して前記吐出部と対向する位置に設けられた第２の加熱部と、を有し、
前記第２の加熱部よりも前記転写用基材の搬送方向の下流側であって前記転写用基材の搬送経路の少なくとも一部に水平方向に対して傾斜する傾斜部が設けられており、
前記吐出部及び前記加熱手段は、前記傾斜部よりも前記転写用基材の搬送方向の上流側に設けられている
ことを特徴とする印刷システム。
続きを表示（約 1,600 文字）【請求項２】
前記印刷装置と前記付与装置の間に前記転写用基材が搬送される搬送経路が設けられており、
前記印刷装置における前記転写用基材が搬送される搬送経路を第１の搬送経路とし、前記付与装置における前記転写用基材が搬送される搬送経路を第２の搬送経路とし、前記印刷装置と前記付与装置の間における前記転写用基材が搬送される搬送経路を第３の搬送経路としたとき、
前記傾斜部は、前記第１の搬送経路、第２の搬送経路及び第３の搬送経路から選ばれる少なくとも一以上に設けられている
ことを特徴とする請求項１に記載の印刷システム。
【請求項３】
前記印刷装置内の前記転写用基材の搬送経路は、前記転写用基材の搬送方向において、前記吐出部により吐出された液体が前記転写用基材に着弾する箇所から又は液体が着弾する箇所よりも上流側近傍の箇所から、前記第２の加熱部の下流側の端部の箇所まで、水平又は略水平である
ことを特徴とする請求項１に記載の印刷システム。
【請求項４】
前記傾斜部において、前記転写用基材がたるみを有する
ことを特徴とする請求項１に記載の印刷システム。
【請求項５】
前記傾斜部において、前記転写用基材の自重によって、前記転写用基材がたるみを有する
ことを特徴とする請求項１に記載の印刷システム。
【請求項６】
網点面積率又はドット径を測定可能な測色手段を有し、
前記測色手段の測定結果に基づいて前記印刷装置の印刷条件を補正する設定補正モードを有し、
前記設定補正モードは、前記吐出部により転写用基材に検知用パターンを形成し、前記測色手段により前記検知用パターンを測定して測定結果を得て、前記測定結果に基づいて、前記加熱手段の加熱温度を調整する
ことを特徴とする請求項１に記載の印刷システム。
【請求項７】
網点面積率又はドット径を測定可能な測色手段を有し、
前記測色手段の測定結果に基づいて前記印刷装置の印刷条件を補正する設定補正モードを有し、
前記設定補正モードは、前記吐出部により転写用基材に検知用パターンを形成し、前記測色手段により前記検知用パターンの網点面積率又はドット径を測定し、測定された前記検知用パターンの網点面積率又はドット径が所定の範囲外である場合、前記加熱手段の加熱温度を調整する
ことを特徴とする請求項１に記載の印刷システム。
【請求項８】
網点面積率を測定可能な測色手段を有し、
前記測色手段の測定結果に基づいて前記印刷装置の印刷条件を補正する設定補正モードを有し、
前記吐出部は、１つ以上のノズル列を有し、
前記設定補正モードは、前記測色手段により前記検知用パターンにおける前記ノズル列ごとの網点面積率を測定し、網点面積率の平均値を算出し、前記網点面積率の平均値が所定の範囲外である場合、前記加熱手段の加熱温度を調整する
ことを特徴とする請求項１に記載の印刷システム。
【請求項９】
前記設定補正モードは、前記ノズル列ごとに前記網点面積率の平均値からの差分を算出し、前記差分が所定の範囲外となるノズル列に対して吐出する液体の量を調整する
ことを特徴とする請求項８に記載の印刷システム。
【請求項１０】
ドット径を測定可能な測色手段を有し、
前記測色手段の測定結果に基づいて前記印刷装置の印刷条件を補正する設定補正モードを有し、
前記吐出部は、１つ以上のノズル列を有し、
前記設定補正モードは、前記測色手段により前記検知用パターンにおける前記ノズル列ごとのドット径を測定し、ドット径の平均値を算出し、前記ドット径の平均値が所定の範囲外である場合、前記加熱手段の加熱温度を調整する
ことを特徴とする請求項１に記載の印刷システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷システムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
ＤＴＦ（Direct To Film）方式のプリンタを有する印刷システムが知られている。ＤＴＦ方式のプリンタは、着色用のインクをフィルム等の転写用基材に付与することで転写用の画像を形成する。転写用の画像に、例えば接着パウダーを塗布し、フィルム上の転写用の画像を衣類などの被転写材に転写する。転写の際には、必要に応じて加熱や加圧が行われる。
【０００３】
被転写材に画像を転写するための転写フィルムは、例えば以下のようにして作製する。転写用の画像が形成された転写用基材をシェイカーに搬送し、シェイカー内で接着パウダーを付着させる。シェイカーでは、必要に応じて余分な接着パウダーが除去され、熱処理（ベーキング）することで転写フィルムが完成する。ＤＴＦ方式のプリンタとシェイカーを接続することで、転写用の画像の形成から、転写フィルムの作製までを自動化することができる。
【０００４】
フィルム等の転写用基材にインクを付与して転写用の画像を形成する際、フィルム上でインクが流れて異常画像となってしまう問題がある。従来技術では、ＤＴＦ方式に関するものではないものの、ヒータ等の加熱手段を制御することが開示されている。
【０００５】
特許文献１には、画質安定性の向上のため、パス数に応じてヒータの温度を制御することが開示されている。
特許文献２には、テストパターン印字の結果に基づいて印刷用紙に対するインクの滲み度を判定し、その判定結果に応じた温度で印刷時に印刷用紙を加熱することが開示されている。特許文献２によれば、印刷時のインク転写汚れを防ぐことができるとしている。
特許文献３には、乾燥不良防止のために、単位面積当たりに付着する最大インク量を算出してヒータ温度を制御することが開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、従来技術では、転写用の画像を転写用基材に形成する際、転写用基材上でインクが流れて異常画像になってしまう問題を解決できていない。転写用基材の搬送経路上には、水平方向に対して傾斜している箇所がある場合が多く、転写用基材が傾斜している箇所を通るときにインクが流れてしまっていた。インクが流れることにより生じる異常画像を防ぐために、インクの量を全体的に抑えることも考えられるが、そのようにすると画質が低下してしまう。
【０００７】
そこで本発明は、画質を低下させることなく、インクが流れることにより生じる異常画像を抑制できる印刷システムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、本発明の印刷システムは、
転写用基材に転写用の画像を形成する印刷装置と、
前記印刷装置により形成された転写用の画像に対して接着剤を付与する付与装置と、を有する印刷システムであって、
前記印刷装置は、前記転写用基材に液体を吐出する吐出部と、前記転写用基材が搬送される搬送経路と、前記転写用基材を加熱する加熱手段と、を有し、
前記付与装置は、前記接着剤を付与する付与部と、前記転写用基材が搬送される搬送経路と、を有し、
前記加熱手段は、前記吐出部よりも前記転写用基材の搬送方向の上流側に設けられた第１の加熱部と、前記転写用基材の搬送経路を介して前記吐出部と対向する位置に設けられた第２の加熱部と、を有し、
前記第２の加熱部よりも前記転写用基材の搬送方向の下流側であって前記転写用基材の搬送経路の少なくとも一部に水平方向に対して傾斜する傾斜部が設けられており、
前記吐出部及び前記加熱手段は、前記傾斜部よりも前記転写用基材の搬送方向の上流側に設けられている
ことを特徴とする。
【発明の効果】
【０００９】
本発明によれば、画質を低下させることなく、インクが流れることにより生じる異常画像を抑制できる印刷システムを提供することができる。
【図面の簡単な説明】
【００１０】

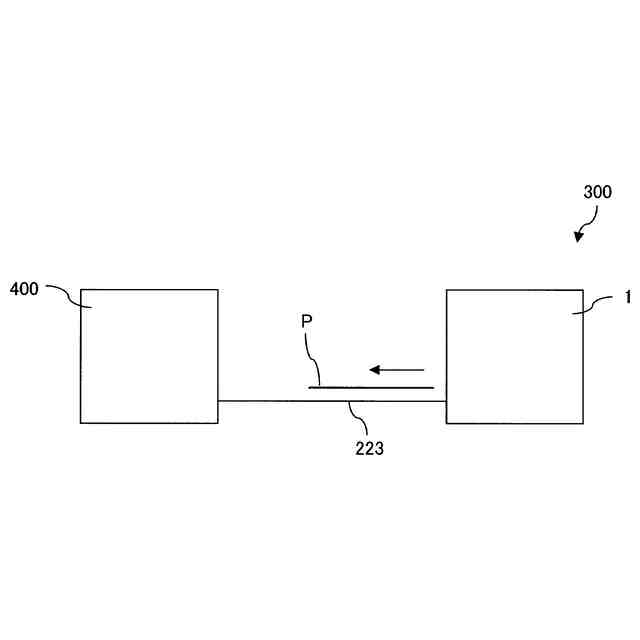

印刷システムの一例を示す図である。

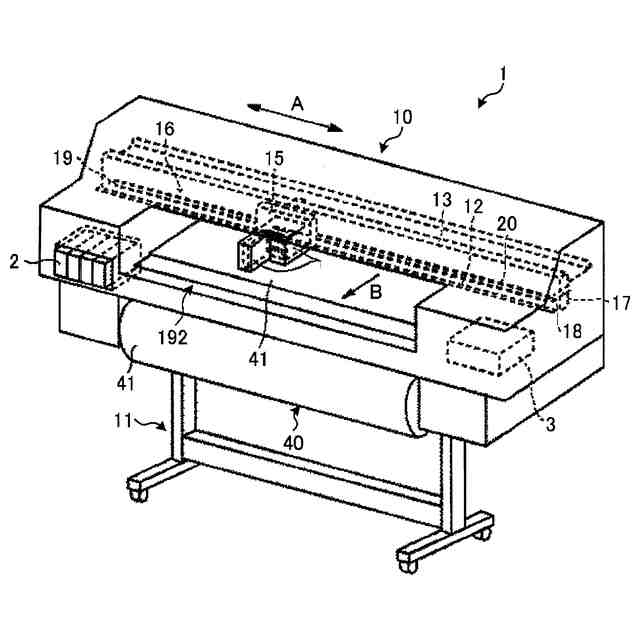

印刷装置の一例を示す斜視図である。

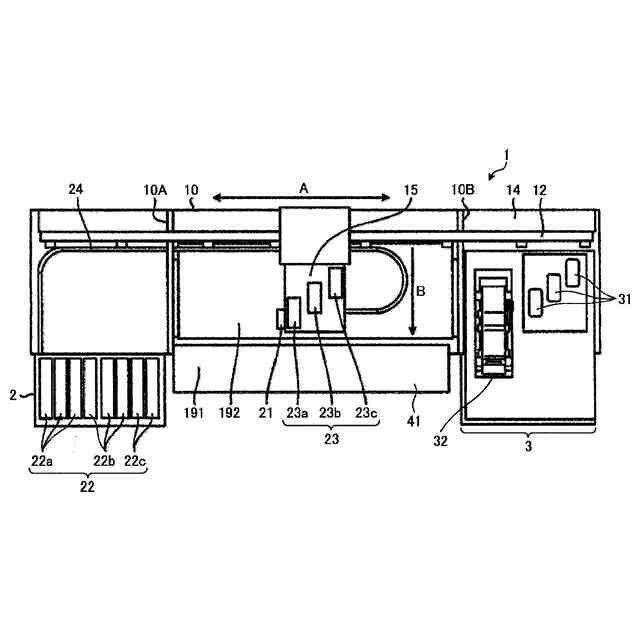

印刷装置の一例の構成を示す図である。

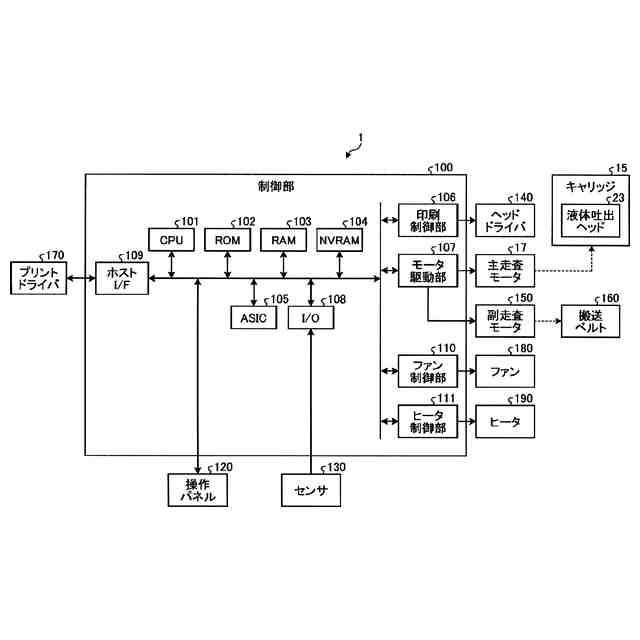

印刷装置の一例におけるハードウェア構成を示すブロック図である。

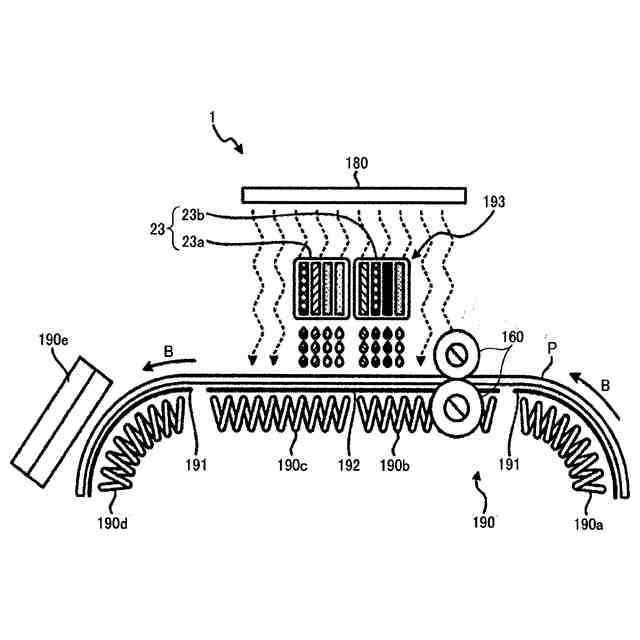

印刷装置の一例におけるヒータの構成を示す図である。
印刷システムの一例を示す図であり、傾斜部の一例を説明するための図である。

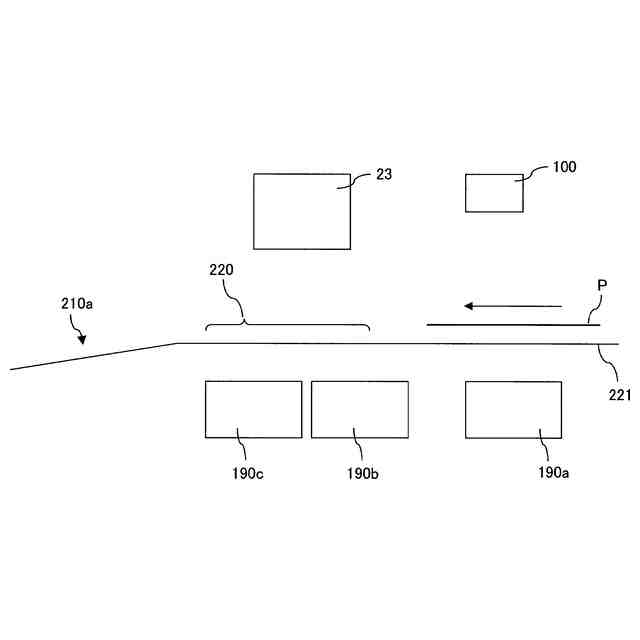

印刷装置の一例を示す他の図である。

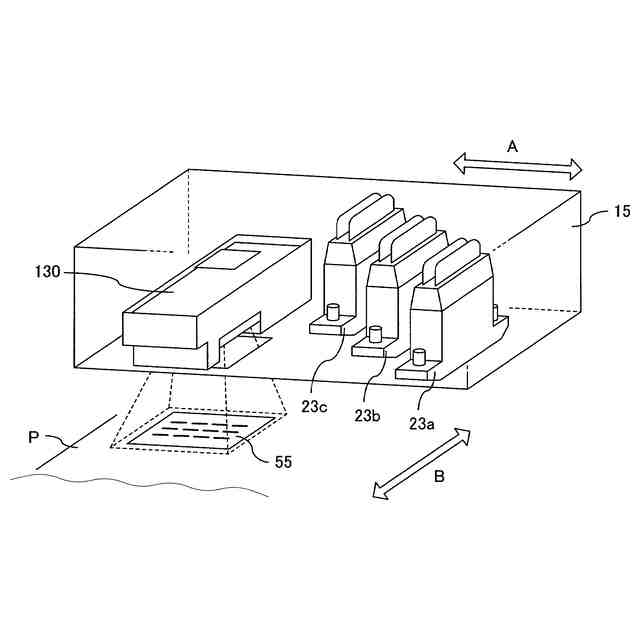

印刷装置の他の例を示す図であり、測色手段の一例を説明するための図である。

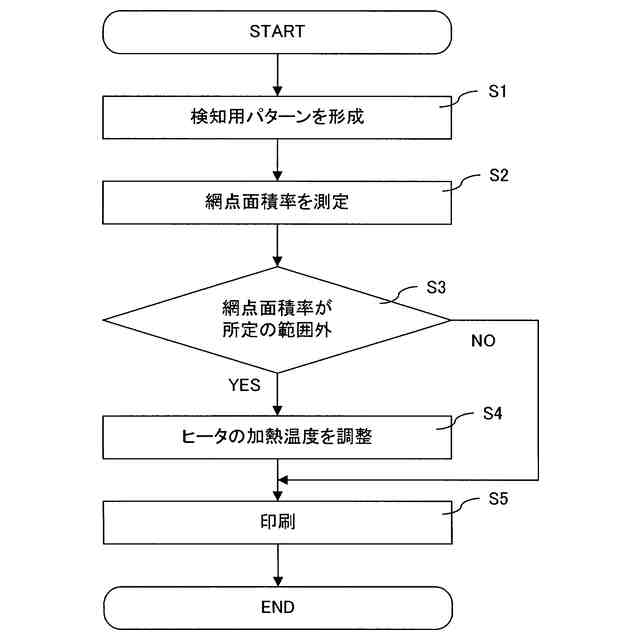

設定補正モードの一例を示すフローである。
設定補正モードの他の例を示すフローである。
設定補正モードの他の例を示すフローである。
設定補正モードの他の例を示すフローである。
設定補正モードの他の例を示すフローである。
設定補正モードの他の例を示すフローである。
インク付着量を領域ごとに調整する場合の一例を説明するための図（Ａ）及び（Ｂ）である。
インク付着量と濃度の関係の一例を説明するための図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
