公開番号2025171960
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025041669
出願日2025-03-14
発明の名称筆記装置、表示装置、および、コミュニケーションシステム
出願人株式会社リコー
代理人個人
主分類G06F 3/03 20060101AFI20251113BHJP(計算;計数)
要約【課題】本発明では、筆記音を抑制できる筆記装置を実現することを課題とする。
【解決手段】当接部材11を有するとともに、進退方向に移動可能に設けられ、当接部材11が電子黒板50に当接することで後退する可動部10と、可動部10を保持する可動部保持体13と、進退方向において、可動部10の当接部材11側と反対側に設けられる弾性部20と、を有するペン型入力装置1であって、弾性部20は、第1弾性体14と、第2弾性体15とを含み、可動部10の後退により弾性変形して進退方向の厚みが小さくなり、可動部10に対して第1弾性体14、第2弾性体15の順に互いに隣接して設けられ、第1弾性体14は、第2弾性体15よりも硬度が低い弾性体であることを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
当接部を有するとともに、進退方向に移動可能に設けられ、前記当接部が被当接部に当接することで後退する可動部と、
前記可動部を保持する保持部と、
前記進退方向において、前記可動部の前記当接部側と反対側に設けられる弾性部と、を有する筆記装置であって、
前記弾性部は、第１弾性体と、第２弾性体とを含み、前記可動部の後退により弾性変形して前記進退方向の厚みが小さくなり、
前記可動部に対して、前記第１弾性体、前記第２弾性体の順に互いに隣接して設けられ、
前記第１弾性体は、前記第２弾性体よりも硬度が低い弾性体であることを特徴とする筆記装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１弾性体は前記第２弾性体よりも前記進退方向の厚みが薄い請求項１記載の筆記装置。
【請求項３】
前記第１弾性体はスポンジであって、前記進退方向の厚みが０．５～１．０ｍｍ、スポンジ硬度１０～２０であり、前記第２弾性体はゴムであって、前記進退方向の厚みが１．５～２．５ｍｍ、ゴム硬度は５０～６０である請求項２記載の筆記装置。
【請求項４】
前記第１弾性体はゴムであって、前記進退方向の厚みが０．５～１．０ｍｍ、ゴム硬度５～１５であり、前記第２弾性体はゴムであって、前記進退方向の厚みが１．５～２．５ｍｍ、ゴム硬度は５０～６０である請求項２記載の筆記装置。
【請求項５】
当接部を有するとともに、進退方向に移動可能に設けられ、前記当接部が被当接部に当接することで後退する可動部と、
前記可動部を保持する保持部と、
前記進退方向において、前記可動部の前記当接部側と反対側に設けられる弾性部と、を有する筆記装置であって、
前記弾性部は、第１弾性体と、第２弾性体と、一又は複数の他の弾性体とを含み、前記可動部の後退により弾性変形して前記進退方向の厚みが小さくなり、
前記可動部に対して、前記第１弾性体、一又は複数の前記他の弾性体、前記第２弾性体の順に互いに隣接して設けられ、この順でその硬度が高くなっていくことを特徴とする筆記装置。
【請求項６】
前記可動部が前記進退方向の後退方向へ移動することにより押下される押下部を備え、
前記押下部の押下により信号を出力する請求項１記載の筆記装置。
【請求項７】
請求項１から６いずれか１項に記載の筆記装置と、
前記被当接部としての表示部と、を備えた表示装置であって、
前記表示部は、前記当接部の前記表示部に対する当接位置を検知し、所定の表示を行う表示装置。
【請求項８】
請求項１から６いずれか１項に記載の筆記装置、および、前記被当接部としての表示部を有する、一又は複数の表示装置と、
所定の表示を行う複数の端末と、
サーバと、を備え、
前記表示装置と、複数の前記端末と、前記サーバとが通信可能に接続され、
前記表示装置は、前記当接部の前記表示部に対する当接位置を検知し、所定の表示を行い、
前記端末は、前記筆記装置による前記表示装置の前記表示部への筆記内容を表示するコミュニケーションシステム。
【請求項９】
前記端末は、前記筆記装置の前記端末に対する筆記内容を表示する請求項８記載のコミュニケーションシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筆記装置、表示装置、および、コミュニケーションシステムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、表示装置として、筆記装置（以下、ペン型入力装置という）により書き込みを可能とする電子黒板を備えたものが存在する。このような電子黒板では、ペン型入力装置の当接部を電子黒板の表示面に当接させると、電子黒板が表示面上の当接位置を検知し、その位置を塗りつぶすことでペン型入力装置による表示面への書き込みを実現する。
【０００３】
例えば特許文献１（特許第６１２７５４８号公報）のペン型入力装置は、軸方向に進退可能に設けられるペン先可動部と、ペン先可動部の後退移動により押圧される可動切片と、可動切片により押圧されるスイッチと、可動切片をオフの位置に戻すバネ部材などを備える。操作者がペン先可動部を表示部に当接させることにより、ペン先可動部が後退して可動切片を押圧し、スイッチをオンにする。これにより、電子黒板の装置本体側に無線信号が送信され、表示部のペン先可動部に押圧された位置に書き込みが行われる。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このようなペン型入力装置では、当接部を表示部に当接させた際の筆記音（当接音）が大きいという問題がある。これに対して、当接部が表示部に当接した際に、柔らかい緩衝材を設けることで筆記音を抑制することができる。しかし、柔らかい緩衝材の場合には、筆記音を抑制するためにその厚みを大きく設ける必要があり、当接部の進退方向のストロークが大きくなってペン型入力装置の筆記性が悪化するという課題がある。またこれとは逆に硬い緩衝材を用いると、筆記性は良好になるが当接音を十分に抑制できないという問題がある。また、筆記音を抑制するために、ペン型入力装置の先端に柔らかい緩衝材を被せるという対応方法も存在するが、先端の材質が変わるなどして筆記した際の感触が変わってしまうという問題が存在する。
【０００５】
本発明では、筆記音を抑制できるペン型入力装置を実現することを課題とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するため、本発明は、当接部を有するとともに、進退方向に移動可能に設けられ、前記当接部が被当接部に当接することで後退する可動部と、前記可動部を保持する保持部と、前記進退方向において、前記可動部の前記当接部側と反対側に設けられる弾性部と、を有する筆記装置であって、前記弾性部は、第１弾性体と、第２弾性体とを含み、前記可動部の後退により弾性変形して前記進退方向の厚みが小さくなり、前記可動部に対して前記第１弾性体、前記第２弾性体の順に互いに隣接して設けられ、前記第１弾性体は、前記第２弾性体よりも硬度が低い弾性体であることを特徴とする。
【発明の効果】
【０００７】
本発明では、筆記音を抑制できる。
【図面の簡単な説明】
【０００８】

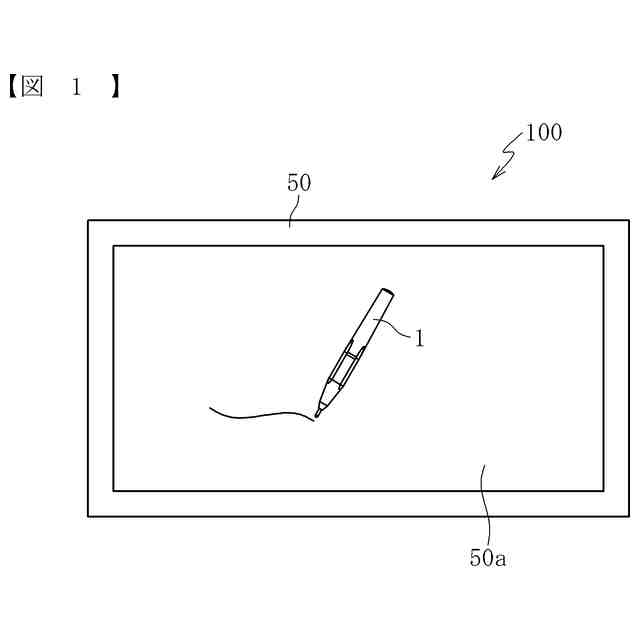

本発明の一実施形態に係るペン型入力装置を備えた表示装置を示す概略構成図である。
上記表示装置の機能ブロック図である。
ペン型入力装置のペン先の側を示す断面図である。
図３のペン型入力装置において、スイッチを押下した状態を示す断面図である。

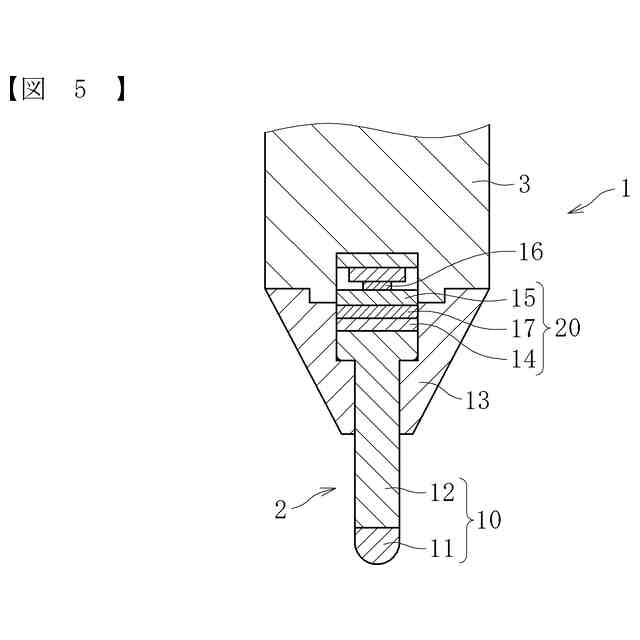

第２の実施形態のペン型入力装置を示す断面図である。

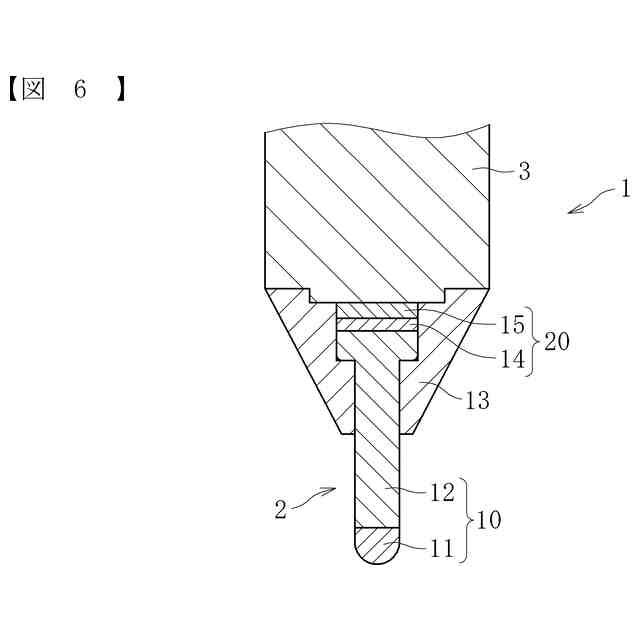

第３の実施形態のペン型入力装置を示す断面図である。
第４の実施形態のペン型入力装置を示す断面図である。

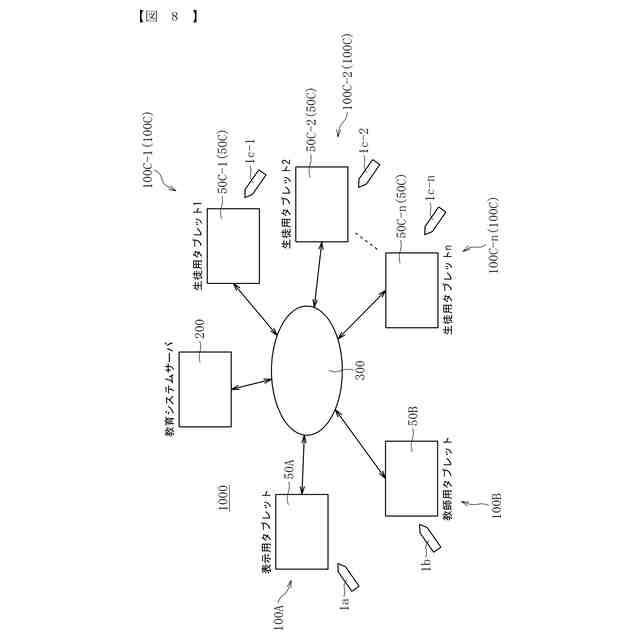

ペン型入力装置を適用する教育システムを示す概略図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る実施の形態について、図面を参照して説明する。なお、各図中、同一又は相当する部分には同一の符号を付しており、その重複説明は適宜に簡略化ないし省略する。
【００１０】
［第１の実施形態のペン型入力装置］
図１は、本発明の一実施形態に係るペン型入力装置を備えた表示装置を示す概略構成図である。図２は表示装置の機能ブロック図である。
（【００１１】以降は省略されています）
