公開番号2025164011
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067716
出願日2024-04-18
発明の名称透光性樹脂部材
出願人スタンレー電気株式会社
代理人個人,個人
主分類G02B 1/18 20150101AFI20251023BHJP(光学)
要約【課題】高い液滴排出効果を有し、優れた防曇効果を発揮する透光性樹脂部材を提供する。
【解決手段】基材と、基材の表面に複数の線状凸部及び複数の線状溝からなる溝構造が形成された透光性樹脂部材であって、複数の線状凸部及び複数の線状溝は互いに平行な方向に伸長し、線状溝間のピッチをP、線状溝の溝深さ及び溝幅をそれぞれD、W2としたとき、複数の線状凸部及び複数の線状溝はD/P≧1.0及びW2/P>0.5を満たす。
【選択図】図2A
特許請求の範囲【請求項１】
基材と、
前記基材の表面に複数の線状凸部及び複数の線状溝からなる溝構造が形成された透光性樹脂部材であって、
前記複数の線状凸部及び前記複数の線状溝は互いに平行な方向に伸長し、
前記線状溝間のピッチをＰ、前記線状溝の溝深さ及び溝幅をそれぞれＤ、Ｗ２としたとき、前記複数の線状凸部及び前記複数の線状溝はＤ／Ｐ≧１．０及びＷ２／Ｐ＞０．５を満たす、透光性樹脂部材。
続きを表示（約 420 文字）【請求項２】
前記複数の線状凸部及び前記複数の線状溝はＤ／Ｐ≧１．０及び０．５＜Ｗ２／Ｐ≦０．９を満たす請求項１に記載の透光性樹脂部材。
【請求項３】
前記複数の線状凸部及び前記複数の線状溝はＤ／Ｐ≧１．０及び０．５７＜Ｗ２／Ｐ≦０．９を満たす請求項１に記載の透光性樹脂部材。
【請求項４】
前記ピッチは、１５０ｎｍ≦Ｐ≦３９０ｎｍである請求項１に記載の透光性樹脂部材。
【請求項５】
前記基材はアクリル又はポリカーボネートである請求項１に記載の透光性樹脂部材。
【請求項６】
前記線状凸部の頂面は凸曲面形状を有する請求項１に記載の透光性樹脂部材。
【請求項７】
前記基材は湾曲形状を有する請求項１に記載の透光性樹脂部材。
【請求項８】
前記線状凸部は矩形状又は台形状の断面を有する請求項１ないし６のいずれか一項に記載の透光性樹脂部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、透光性樹脂部材に関し、特に、基材の表面に微細溝構造が形成され、防曇効果を発揮する透光性樹脂部材に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、光学部品などの表面が曇ることを防ぐために、部品表面に防曇コーティングを施すことや、部品表面に水滴を水膜化させるための微細溝を形成することが知られている。
【０００３】
例えば、特許文献１には、樹脂等からなる基材の表面に微細な凹凸構造を形成することによって親水性、防曇性を発現する成形構造体について開示されている。
【０００４】
また、特許文献２には、複数の線状凹部により構成される複数の溝構造を表面に形成することにより、光の透過率が低下するのを抑制しつつ、防曇効果を発揮することができる透光性樹脂部材について開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００９－１９３００２号公報
特開２０２２－１２２０２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本願の発明者は、微細な溝構造上面における水滴の表面張力、及び、溝内に移動した水滴の固液界面張力及び排水性能に関して鋭意検討を行い、高い防曇効果を発揮する溝形状について知見を得た。
【０００７】
本発明は上記した点に鑑みてなされたものであり、高い液滴排出効果を有し、優れた防曇効果を発揮する透光性樹脂部材を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の１実施形態による透光性樹脂部材は、
基材と、
前記基材の表面に複数の線状凸部及び複数の線状溝からなる溝構造が形成された透光性樹脂部材であって、
前記複数の線状凸部及び前記複数の線状溝は互いに平行な方向に伸長し、
前記線状溝間のピッチをＰ、前記線状溝の溝深さ及び溝幅をそれぞれＤ、Ｗ２としたとき、前記複数の線状凸部及び前記複数の線状溝はＤ／Ｐ≧１．０及びＷ２／Ｐ＞０．５を満たす。
【図面の簡単な説明】
【０００９】

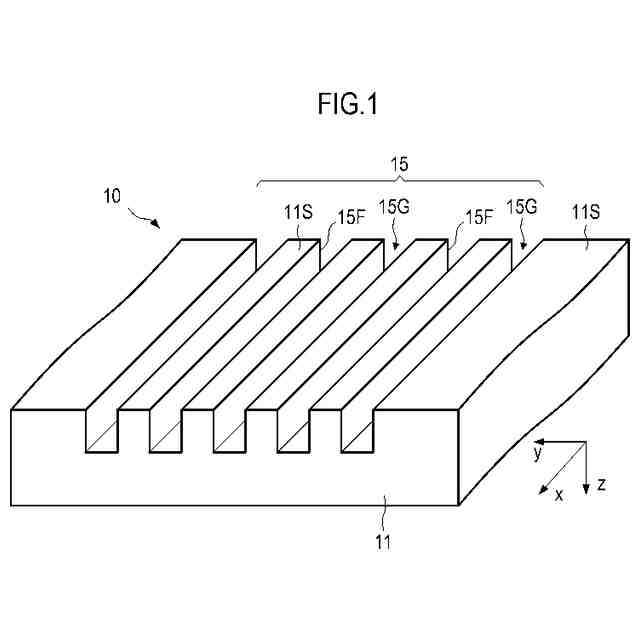

本発明の１実施形態による透光性樹脂部材を模式的に示す斜視図である。
溝の伸長方向に垂直な透光性樹脂部材の断面を模式的に示す断面図である。
凸部が台形状の断面を有している場合を示す図である。
実施例１（ＥＸ１）の透光性樹脂部材の曇り試験及び防曇性の結果を、比較例１（ＣＸ１）の透光性樹脂部材の結果と対比して示す図である。
実施例１、比較例１及び比較例２の防曇性の結果を対比して示す図である。
実施例１、比較例１及び比較例２について、溝構造の表面上の水滴状態及び防曇性の結果を対比して示す図である。
実施例２（ＥＸ２）、比較例３（ＣＸ３）及び比較例４（ＣＸ４）のサンプルの断面ＳＥＭ像、曇り試験写真を示す図である。
溝構造上に滴下された水滴を、上方から見た場合を模式的に示している。
溝幅が広い溝構造上に滴下された水滴を、上方から見た場合を模式的に示している。
溝構造の断面を模式的に示す断面図である。
透光性樹脂部材の一部の断面を模式的に示している。
凸部の頂部又は底部の角部が丸みを有する場合を模式的に示す断面図である。
凸部の頂面が上に凸の凸曲面形状を有する場合を模式的に示す断面図である。
【発明を実施するための形態】
【００１０】
以下においては、本発明の好適な実施形態について説明するが、これらを適宜改変し、組合せてもよい。また、以下の説明及び添付図面において、実質的に同一又は等価な部分には同一の参照符を付して説明する。
（【００１１】以降は省略されています）
