公開番号2025159423
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024061951
出願日2024-04-08
発明の名称インフィニティミラー
出願人AGC株式会社
代理人個人
主分類G02B 5/30 20060101AFI20251014BHJP(光学)
要約【課題】インフィニティミラーであって、静止画及び動画を含む画像により表示されるパターンが奥行方向に繰り返し存在しているように観察者に対して見せるものを提供する。

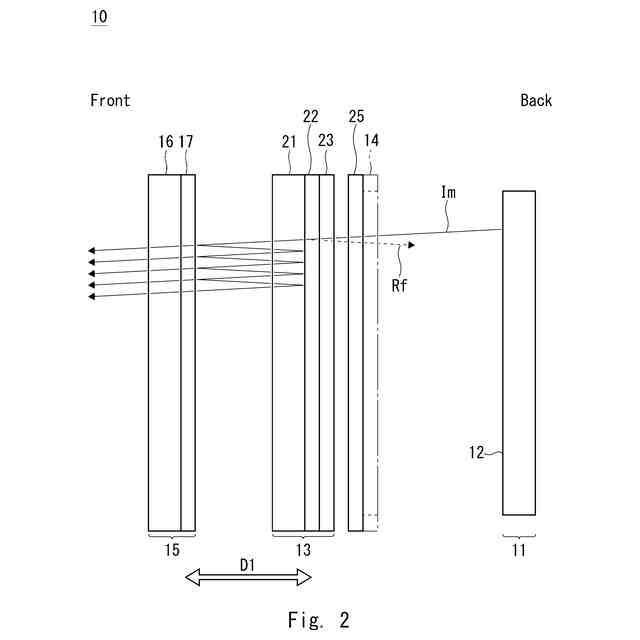

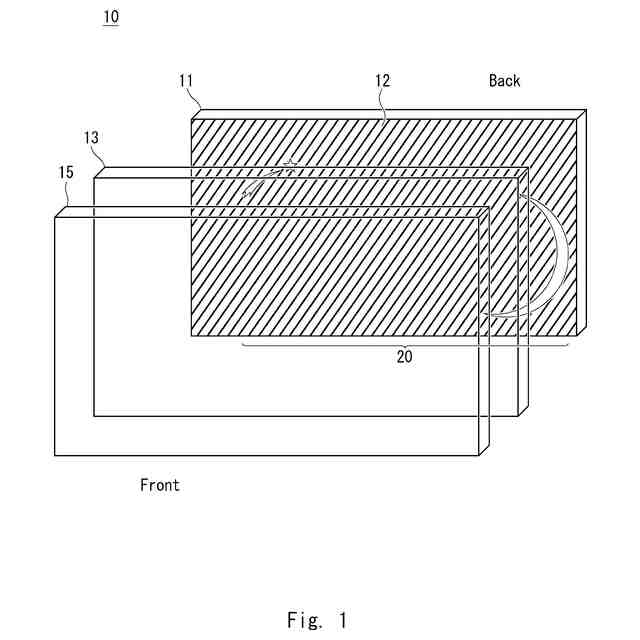

【解決手段】インフィニティミラー10は、表示パネル11と、表示パネル11の表示面12上にこれと平行に重ねられた内部ハーフミラー13のハーフミラー面と、内部ハーフミラー13のハーフミラー面上にこれと平行に重ねられた外部ハーフミラー15のハーフミラー面と、を備える。インフィニティミラー10は、表示面12から出射する画像光Imを内部ハーフミラー13のハーフミラー面と外部ハーフミラー15のハーフミラー面との間で繰り返し反射させることで、画像光Imによって形作られるパターンが内部ハーフミラー13のハーフミラー面を超えてさらに奥行方向に繰り返し存在するように見せる。
【選択図】図2
特許請求の範囲【請求項１】
表示パネルと、
前記表示パネルの表示面上にこれと平行に重ねられた内部ハーフミラー面と、
前記内部ハーフミラー面上にこれと平行に重ねられた外部ハーフミラー面と、
を備え、
前記表示面から出射する画像光を前記内部ハーフミラー面と前記外部ハーフミラー面との間で繰り返し反射させることで、前記画像光によって形作られるパターンが前記内部ハーフミラー面を超えてさらに奥行方向に繰り返し存在するように見せる、
インフィニティミラー。
続きを表示（約 1,600 文字）【請求項２】
前記内部ハーフミラー面を有する内部ハーフミラーを備え、
前記内部ハーフミラーは、前記表示面側にハーフミラーコートが施された透明板と、前記ハーフミラーコートと対向する選択反射フィルムとを有し、
前記表示面から前記選択反射フィルムに入射する画像光は円偏光であり、
前記選択反射フィルムは前記画像光と同一の回転方向を有する円偏光、以下Ｆ偏光という、を前記画像光と反対の回転方向を有する円偏光、以下Ｒ偏光という、よりもよく透過し、
前記選択反射フィルムのＲ偏光に対する反射率は、可視光帯域全体において、前記ハーフミラーコートのＦ偏光に対する反射率よりも高く、
前記選択反射フィルムと前記ハーフミラーコートとの間の間隔は、前記外部ハーフミラー面と前記内部ハーフミラー面との間の間隔よりも狭い、
請求項１に記載のインフィニティミラー。
【請求項３】
前記外部ハーフミラー面を有する外部ハーフミラーを備え、
前記外部ハーフミラーは、前記内部ハーフミラー側にハーフミラーコートが施された透明板を有する、
請求項２に記載のインフィニティミラー。
【請求項４】
前記内部ハーフミラー面及び外部ハーフミラー面を構成する両面ハーフミラーは、両面にハーフミラーコートが施された透明板と、前記表示面側の前記ハーフミラーコートと対向する選択反射フィルムとを備え、
前記表示面から前記選択反射フィルムに入射する画像光は円偏光であり、
前記選択反射フィルムは前記画像光と同一の回転方向を有する円偏光、以下Ｆ偏光という、を前記画像光と反対の回転方向を有する円偏光、以下Ｒ偏光という、よりもよく透過し、
前記選択反射フィルムのＲ偏光に対する反射率は、可視光帯域全体において、前記表示面側の前記ハーフミラーコートのＦ偏光に対する反射率よりも高く、
前記選択反射フィルムと前記表示面側の前記ハーフミラーコートとの間の間隔は、前記外部ハーフミラー面と前記内部ハーフミラー面との間の間隔よりも狭い、
請求項１に記載のインフィニティミラー。
【請求項５】

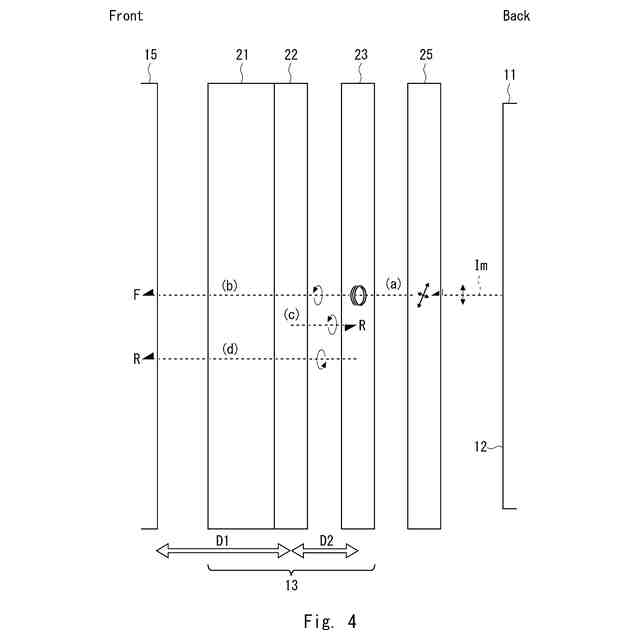

前記表示面から出射する前記画像光は直線偏光からなり、
前記選択反射フィルムと前記表示面との間にさらに１／４波長板をさらに備え、
前記１／４波長板の速軸又は遅軸は前記直線偏光の方位角に対して４５度傾いており、
前記１／４波長板は前記画像光を直線偏光からＦ偏光に変換する、
請求項２～４のいずれかに記載のインフィニティミラー。
【請求項６】
前記表示面から前記内部ハーフミラー面に入射するＦ偏光に対する透過率と、前記外部ハーフミラー面で反射して前記内部ハーフミラー面に戻るＲ偏光に対する反射率との合計が100％を超える、
請求項２～４のいずれかに記載のインフィニティミラー。
【請求項７】
前記選択反射フィルムは、ネマチック液晶及びスメクチック液晶のいずれかの液晶からなり、
前記液晶はカイラリティを有する相からなり、
前記相は、液晶分子にカイラルドーパントを添加したものからなる、又はカイラリティを有する液晶分子からなる、
請求項２～４のいずれかに記載のインフィニティミラー。
【請求項８】
前記選択反射フィルムは、コレステリック液晶からなる、
請求項２～４のいずれかに記載のインフィニティミラー。
【請求項９】

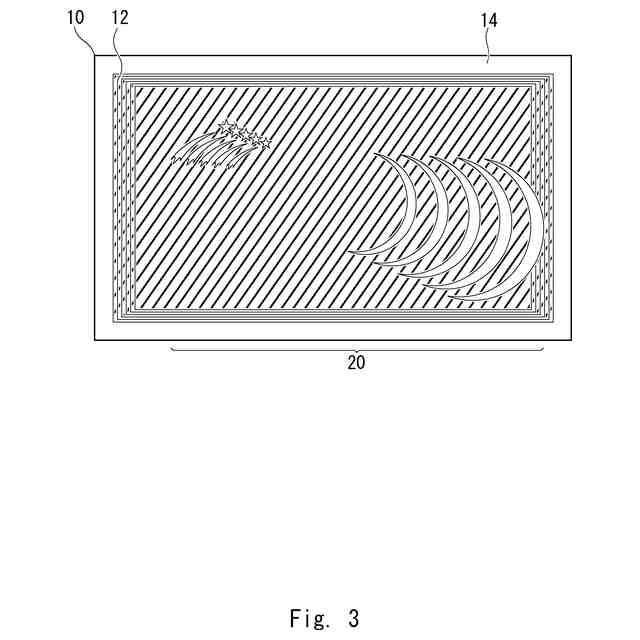

前記表示面を取り囲む黒色のベゼルをさらに備え、
前記パターンは画像中で黒色の背景に重ね合わされており、
前記パターンは前記表示面の端に掛かっておらず、前記黒色の背景が前記表示面の前記端まで広がっている、
請求項１～４のいずれかに記載のインフィニティミラー。

発明の詳細な説明【技術分野】
【０００１】
本発明はインフィニティミラーに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１はインフィニティミラーを開示している。インフィニティミラーは枠体と、枠体の裏面側に設けられた反射板と、枠体の内側面に貼り付けられたＬＥＤ発光素子と、枠体の表面側に設けられたマジックミラーと、を備える。マジックミラーを通してインフィニティミラーの中をのぞき込むと、ＬＥＤ発光素子がインフィニティミラーの奥行方向に無限に繰り返し存在している様子が観察できる。
【０００３】
特許文献２はハーフミラーコートを備える第１の支持体からなるハーフミラーと、選択反射フィルムの積層された第２の支持体からなる光学的構造を開示している。選択反射フィルムはハーフミラーコートに対向する。第２の支持体の背面にさらに表示パネルを対向させる。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３２１９５３７号公報
国際公開第２０２２／００９７８４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、インフィニティミラーであって、静止画及び動画を含む画像により表示されるパターンが奥行方向に繰り返し存在しているように観察者に対して見せるものを提供する。
【課題を解決するための手段】
【０００６】
＜１＞表示パネルと、
前記表示パネルの表示面上にこれと平行に重ねられた内部ハーフミラー面と、
前記内部ハーフミラー面上にこれと平行に重ねられた外部ハーフミラー面と、
を備え、
前記表示面から出射する画像光を前記内部ハーフミラー面と前記外部ハーフミラー面との間で繰り返し反射させることで、前記画像光によって形作られるパターンが前記内部ハーフミラー面を超えてさらに奥行方向に繰り返し存在するように見せる、
インフィニティミラー。
【０００７】
前記内部ハーフミラー面を有する内部ハーフミラーを備え、
前記内部ハーフミラーは、前記表示面側にハーフミラーコートが施された透明板と、前記ハーフミラーコートと対向する選択反射フィルムとを有し、
前記表示面から前記選択反射フィルムに入射する画像光は円偏光であり、
前記選択反射フィルムは前記画像光と同一の回転方向を有する円偏光、以下Ｆ偏光という、を前記画像光と反対の回転方向を有する円偏光、以下Ｒ偏光という、よりもよく透過し、
前記選択反射フィルムのＲ偏光に対する反射率は、可視光帯域全体において、前記ハーフミラーコートのＦ偏光に対する反射率よりも高く、
前記選択反射フィルムと前記ハーフミラーコートとの間の間隔は、前記外部ハーフミラー面と前記内部ハーフミラー面との間の間隔よりも狭い、
上記インフィニティミラー。
【０００８】
前記外部ハーフミラー面を有する外部ハーフミラーを備え、
前記外部ハーフミラーは、前記内部ハーフミラー側にハーフミラーコートが施された透明板を有する、
上記インフィニティミラー。
【０００９】

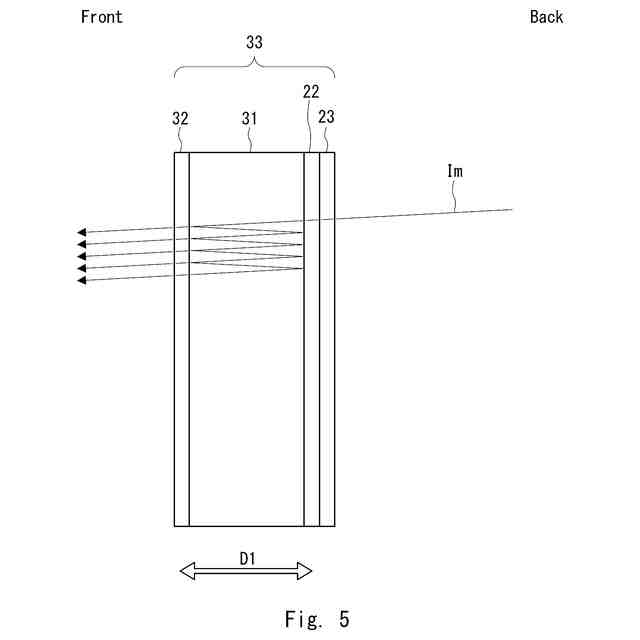

前記内部ハーフミラー面及び外部ハーフミラー面を構成する両面ハーフミラーは、両面にハーフミラーコートが施された透明板と、前記表示面側の前記ハーフミラーコートと対向する選択反射フィルムとを備え、
前記表示面から前記選択反射フィルムに入射する画像光は円偏光であり、
前記選択反射フィルムは前記画像光と同一の回転方向を有する円偏光、以下Ｆ偏光という、を前記画像光と反対の回転方向を有する円偏光、以下Ｒ偏光という、よりもよく透過し、
前記選択反射フィルムのＲ偏光に対する反射率は、可視光帯域全体において、前記表示面側の前記ハーフミラーコートのＦ偏光に対する反射率よりも高く、
前記選択反射フィルムと前記表示面側の前記ハーフミラーコートとの間の間隔は、前記外部ハーフミラー面と前記内部ハーフミラー面との間の間隔よりも狭い、
上記インフィニティミラー。
【００１０】
前記表示面から出射する前記画像光は直線偏光からなり、
前記選択反射フィルムと前記表示面との間にさらに１／４波長板をさらに備え、
前記１／４波長板の速軸又は遅軸は前記直線偏光の方位角に対して４５度傾いており、
前記１／４波長板は前記画像光を直線偏光からＦ偏光に変換する、
請求項２～４のいずれかに記載のインフィニティミラー。
（【００１１】以降は省略されています）
