公開番号2025166995
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071234
出願日2024-04-25
発明の名称導光部材
出願人日東電工株式会社
代理人個人,個人
主分類G02B 5/32 20060101AFI20251030BHJP(光学)
要約【課題】互いに色が異なる光を色ごとに分けて導光可能な導光部材を提供する。
【解決手段】本導光部材は、第1ホログラムを含む第1の層と、前記第1の層の下方に配置された第2の層と、前記第2の層の下方に配置され、第2ホログラムを含む第3の層と、を有し、前記第1ホログラムは、上方から入射される第1の光を回折するとともに、上方から入射される、前記第1の光とは色が異なる第2の光を透過し、前記第2ホログラムは、前記第1ホログラムを透過した前記第2の光を回折し、前記第1の層は、前記第1ホログラムにより回折された前記第1の光を導光し、前記第3の層は、前記第2ホログラムにより回折された前記第2の光を導光し、前記第2の層の屈折率は、前記第1の層及び前記第3の層のそれぞれの屈折率よりも低い。
【選択図】図1
特許請求の範囲【請求項１】
第１ホログラムを含む第１の層と、
前記第１の層の下方に配置された第２の層と、
前記第２の層の下方に配置され、第２ホログラムを含む第３の層と、を有し、
前記第１ホログラムは、上方から入射される第１の光を回折するとともに、上方から入射される、前記第１の光とは色が異なる第２の光を透過し、
前記第２ホログラムは、前記第１ホログラムを透過した前記第２の光を回折し、
前記第１の層は、前記第１ホログラムにより回折された前記第１の光を導光し、
前記第３の層は、前記第２ホログラムにより回折された前記第２の光を導光し、
前記第２の層の屈折率は、前記第１の層及び前記第３の層のそれぞれの屈折率よりも低い、導光部材。
続きを表示（約 1,200 文字）【請求項２】
前記第１の層の屈折率をｎ１とし、前記第２の層の屈折率をｎ２とし、前記第３の層の屈折率をｎ３とすると、ｎ２／ｎ１≦０．９であり、ｎ２／ｎ３≦０．９である、請求項１に記載の導光部材。
【請求項３】
前記第１の層の上方に配置された第１透光層と、
前記第３の層の下方に配置された第２透光層と、を有する、請求項１又は請求項２に記載の導光部材。
【請求項４】
前記第１の層と前記第２の層との間に配置された第１接着層と、
前記第２の層と前記第３の層との間に配置された第２接着層と、を有し、
前記第１接着層及び前記第２接着層のそれぞれの屈折率は、前記第２の層の屈折率よりも高い、請求項１又は請求項２に記載の導光部材。
【請求項５】
前記第１ホログラムは、反射型体積ホログラムである、請求項１又は請求項２に記載の導光部材。
【請求項６】
前記第１の層は、前記第１ホログラムに対して、前記第１の光が導光される方向に離隔した位置に第３ホログラムを含み、
前記第３の層は、前記第２ホログラムに対して、前記第２の光が導光される方向に離隔した位置に第４ホログラムを含み、
前記第４ホログラムは、前記第３の層により導光された前記第２の光を上方に回折し、
前記第３ホログラムは、前記第１の層により導光された前記第１の光を上方に回折するとともに、前記第４ホログラムにより回折された前記第２の光を透過する、請求項１又は請求項２に記載の導光部材。
【請求項７】
前記第３の層の下方に配置された第４の層と、
前記第４の層の下方に配置され、第５ホログラムを含む第５の層と、を有し、
前記第１ホログラムは、上方から入射される前記第１の光を回折するとともに、上方から入射される、前記第２の光、並びに前記第１の光及び前記第２の光のそれぞれとは色が異なる第３の光をそれぞれ透過し、
前記第２ホログラムは、前記第１ホログラムを透過した前記第２の光を回折するとともに、上方から入射される前記第３の光を透過し、
前記第５ホログラムは、前記第２ホログラムを透過した前記第３の光を回折し、
前記第５の層は、前記第５ホログラムにより回折された前記第３の光を導光し、
前記第４の層の屈折率は、前記第３の層及び前記第５の層のそれぞれの屈折率よりも低い、請求項１又は請求項２に記載の導光部材。
【請求項８】
前記第１の層の上方に配置された第１透光性層と、
前記第５の層の下方に配置された第３透光性層と、を有する、請求項７に記載の導光部材。
【請求項９】
前記第５の層は、前記第５ホログラムに対して、前記第３の光が導光される方向に離隔した位置に第６ホログラムを含み、
前記第６ホログラムは、前記第５の層により導光された前記第３の光を上方に回折する、
請求項７に記載の導光部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、導光部材に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
例えば、特許文献１には、それぞれが回折光学素子等のホログラムを含み、互いに色が異なる光に対応した複数の導光層を備える導光部材が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０９２０－１７７２１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の導光部材では、導光層を導光される光が、導光層の界面で全反射されず、該界面を透過することにより、互いに色が異なる光を色ごとに分けて導光できない場合がある。
【０００５】
本発明は、互いに色が異なる光を色ごとに分けて導光可能な導光部材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る導光部材は、第１ホログラムを含む第１の層と、前記第１の層の下方に配置された第２の層と、前記第２の層の下方に配置され、第２ホログラムを含む第３の層と、を有し、前記第１ホログラムは、上方から入射される第１の光を回折するとともに、上方から入射される、前記第１の光とは色が異なる第２の光を透過し、前記第２ホログラムは、前記第１ホログラムを透過した前記第２の光を回折し、前記第１の層は、前記第１ホログラムにより回折された前記第１の光を導光し、前記第３の層は、前記第２ホログラムにより回折された前記第２の光を導光し、前記第２の層の屈折率は、前記第１の層及び前記第３の層のそれぞれの屈折率よりも低い。
【発明の効果】
【０００７】
本発明によれば、互いに色が異なる光を色ごとに分けて導光可能な導光部材を提供することができる。
【図面の簡単な説明】
【０００８】

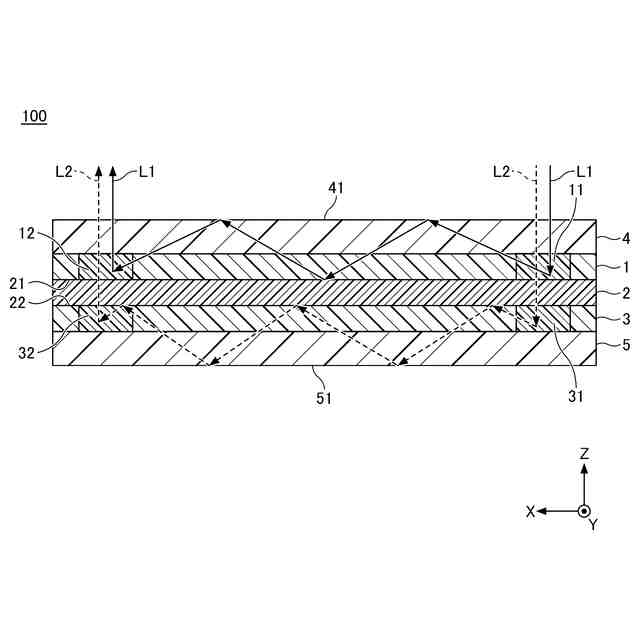

第１実施形態に係る導光部材の全体構成を示す模式的断面図である。

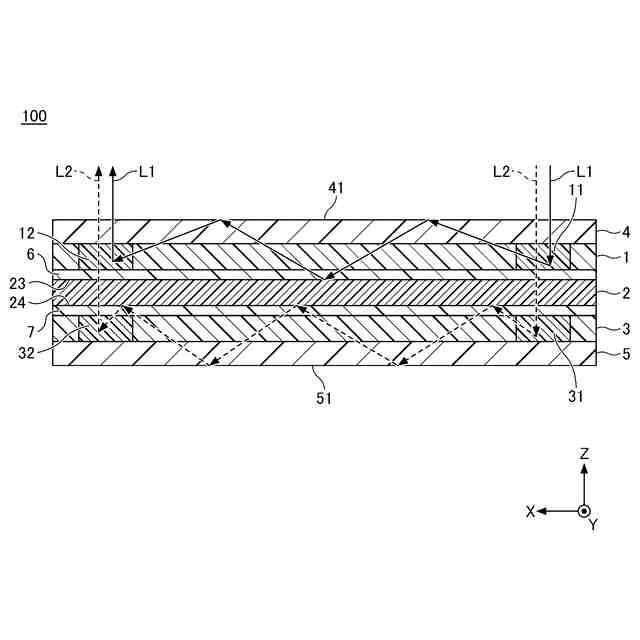

第１変形例に係る導光部材の模式的断面図である。

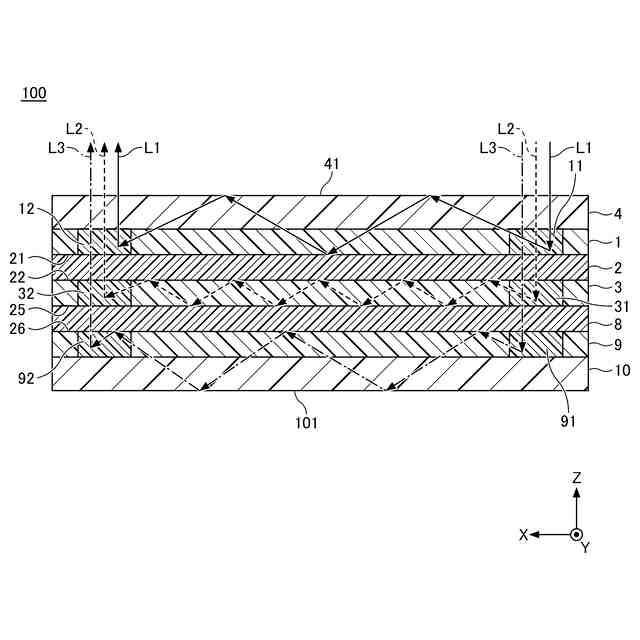

第２変形例に係る導光部材の模式的断面図である。
実施例及び比較例に係る導光部材が備えるホログラムの作製方法を示す図である。

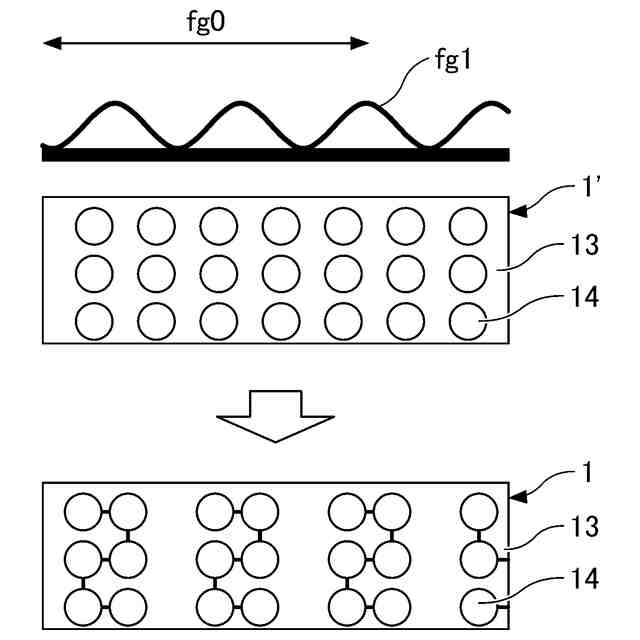

干渉縞の露光に応じたモノマー及びバインダーの状態変化を示す図である。
実施例１に係る導光部材による導光結果を示す図である。
比較例に係る導光部材による導光結果を示す図である。
第２実施形態に係る導光部材が備える第１の層を示す模式的上面図である。
第２実施形態に係る導光部材が備える第１の層及び第３の層を示す模式的斜視図である。
【発明を実施するための形態】
【０００９】
本発明の実施形態に係る導光部材について図面を参照しながら詳細に説明する。但し、以下に示す形態は、本発明の実施形態に係る導光部材を例示するものであって、以下に限定するものではない。
【００１０】
また、本発明の実施形態に記載されている構成部の寸法、材質、形状、その相対的配置等は、特定的な記載がない限り、本発明の実施形態の範囲をそれのみに限定する趣旨ではなく、単なる説明例にすぎない。なお、各図面が示す部材の大きさ、位置関係等は、説明を明確にするため誇張していることがある。また、以下の説明において、同一の名称、符号については同一もしくは同質の部材を示しており詳細説明を適宜省略する。
（【００１１】以降は省略されています）
