特許ウォッチ

公開番号2025143121
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042868
出願日2024-03-18
発明の名称光学粘着シート
出願人日東電工株式会社
代理人弁理士法人いくみ特許事務所
主分類C09J 7/38 20180101AFI20250924BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】フレキシブルデバイス用途に適した光学粘着シートを提供する。
【解決手段】光学粘着シートは、ベースポリマーと、オリゴマーとを含む。オリゴマーは、(メタ)アクリル酸エステルモノマーを含有するモノマー成分の重合物であり、モノマー成分は、さらに酸性基含有モノマーを含む。光学粘着シートにおける、-30℃でのせん断貯蔵弾性率が、350kPa以下であり、また、第1剥離試験におけるガラスに対する粘着力F1(N/20mm)が、8.0≦F1を満たす。

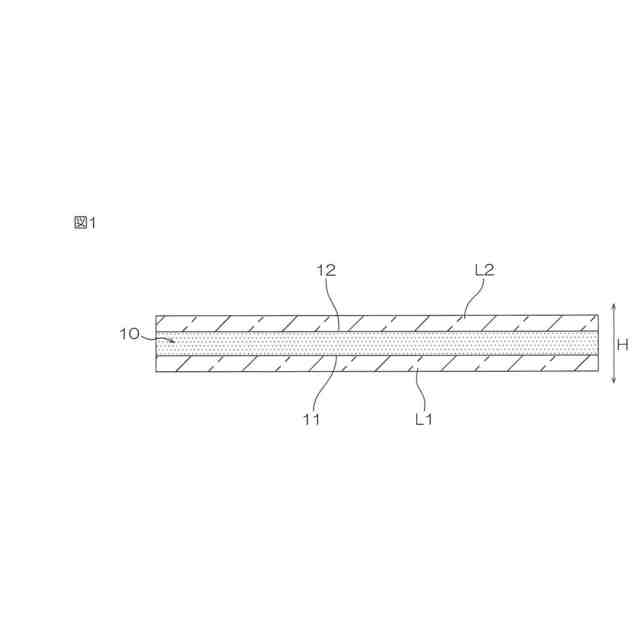

【選択図】図1
特許請求の範囲【請求項１】
ベースポリマーと、オリゴマーとを含む、光学粘着シートであって、
前記オリゴマーは、（メタ）アクリル酸エステルモノマーを含有するモノマー成分の重合物であり、
前記モノマー成分は、さらに酸性基含有モノマーを含み、
前記光学粘着シートにおける、－３０℃でのせん断貯蔵弾性率が、３５０ｋＰａ以下であり、
下記の第１剥離試験におけるガラスに対する粘着力Ｆ１（Ｎ／２０ｍｍ）が、下記式（１）を満たす、光学粘着シート。
８．０≦Ｆ１（１）
（第１剥離試験）
前記光学粘着シートの一方面にポリエチレンテレフタレートフィルムに貼り合わせ、他方面にガラスプレートに貼り合わせ、加温加圧処理することで、測定用試料を作製する。測定用試料を室温で３０分間静置した後、測定用試料において、ガラスプレートから試験片（前記光学粘着シート付き前記ポリエチレンテレフタレートフィルム）を剥離する。なお、測定条件としては、温度２５℃、相対湿度５５％の環境下で、ガラスプレートからの試験片の剥離角度を１８０°、引張速度を３００ｍｍ/分、剥離長さを５０ｍｍとする。
続きを表示（約 640 文字）【請求項２】
下記の第２剥離試験におけるガラスに対する粘着力Ｆ２（Ｎ／２０ｍｍ）が、下記式（２）を満たす、請求項１に記載の光学粘着シート。
６．０≦Ｆ２（２）
（第２剥離試験）
測定条件として、引張速度を６０ｍｍ/分とする以外は、前記第１剥離試験と同様とする。
【請求項３】
前記（メタ）アクリル酸エステルモノマーは、脂環式アルキル基含有（メタ）アクリル酸エステルモノマーをさらに含む、請求項１に記載の光学粘着シート。
【請求項４】
前記酸性基含有モノマーにおいて、酸性基が、カルボキシ基および／またはフェノール性ヒドロキシ基である、請求項１に記載の光学粘着シート。
【請求項５】
前記酸性基含有モノマーのホモポリマーにおける、ガラス転移温度が、４０℃以上である、請求項１に記載の光学粘着シート。
【請求項６】
前記モノマー成分における、前記酸性基含有モノマーの含有割合は、１質量％以上、２０質量％以下である、請求項１～５のいずれか一項に記載の光学粘着シート。
【請求項７】
前記ベースポリマー１００質量部に対する、前記オリゴマーの配合量が、０．３質量部以上、１．５質量部未満である、請求項１～５のいずれか一項に記載の光学粘着シート。
【請求項８】
１％以下のヘイズを有する、請求項１～５のいずれか一項に記載の光学粘着シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学粘着シートに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ディスプレイパネルは、例えば、画素パネル、偏光フィルム、タッチパネル、カバーフィルムなどを含む積層構造を有する。このようなディスプレイパネルでは、積層構造中の各層間の接合のために、例えば、透明な粘着シート（光学粘着シート）が用いられる。
【０００３】
また、近年、スマートフォン用およびタブレット端末用に、繰り返し折り曲げ可能（フォルダブル）なディスプレイパネルの開発が進んでいる。さらに、巻き取り可能（ローラブル）なディスプレイパネルの開発も進んでいる。このようなフォルダブルディスプレイパネルおよびローラブルディスプレイパネルなどのフレキブルデバイスでは、積層構造中の各層が、繰り返し折り曲げ可能に作製されている。そして、フレキブルデバイスにおける、各層間の接合には、光学粘着シートが用いられている（例えば、下記特許文献１参照。）。特許文献１に記載されている、フレキシブルデバイス用の光学粘着シートは、繰り返しの折り曲げに対応できるように、優れた柔軟性を有し、さらに、被着体に対する優れた粘着性を有する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１２２１４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一方、フレキシブルデバイス用の光学粘着シートには、優れた柔軟性を有しつつ、より一層粘着性に優れることが要求される。具体的には、フォルダブルディスプレイパネルの折り曲げ箇所では、被着体に沿った方向に比較的大きなせん断力が加わることにより、光学粘着シートが剥がれやすい。また、ローラブルディスプレイパネルの巻回状態では、被着体に沿った方向のせん断力を受け続けることにより、光学粘着シートが剥がれやすい。つまり、このような用途の光学粘着シートには、被着体に対する、粘着性の向上が望まれる。
【０００６】
本発明は、フレキシブルデバイス用途に適し、優れた柔軟性を有しつつ、粘着性に優れる光学粘着シートを提供する。
【課題を解決するための手段】
【０００７】
本発明［１］は、ベースポリマーと、オリゴマーとを含む、光学粘着シートであって、前記オリゴマーは、（メタ）アクリル酸エステルモノマーを含有するモノマー成分の重合物であり、前記モノマー成分は、さらに酸性基含有モノマーを含み、前記光学粘着シートにおける、－３０℃でのせん断貯蔵弾性率が、３５０ｋＰａ以下であり、下記の第１剥離試験におけるガラスに対する粘着力Ｆ１（Ｎ／２０ｍｍ）が、下記式（１）を満たす、光学粘着シートを含む。
８．０≦Ｆ１（１）
（第１剥離試験）
前記光学粘着シートの一方面にポリエチレンテレフタレートフィルムに貼り合わせ、他方面にガラスプレートに貼り合わせ、加温加圧処理することで、測定用試料を作製する。測定用試料を室温で３０分間静置した後、測定用試料において、ガラスプレートから試験片（前記光学粘着シート付き前記ポリエチレンテレフタレートフィルム）を剥離する。なお、測定条件としては、温度２５℃、相対湿度５５％の環境下で、ガラスプレートからの試験片の剥離角度を１８０°、引張速度を３００ｍｍ/分、剥離長さを５０ｍｍとする。
【０００８】
本発明［２］は、下記の第２剥離試験におけるガラスに対する粘着力Ｆ２（Ｎ／２０ｍｍ）が、下記式（２）を満たす、上記［１］に記載の光学粘着シートを含む。
６．０≦Ｆ２（２）
（第２剥離試験）
測定条件として、引張速度を６０ｍｍ/分とする以外は、前記第１剥離試験と同様とする。
【０００９】
本発明［３］は、前記（メタ）アクリル酸エステルモノマーは、脂環式アルキル基含有（メタ）アクリル酸エステルモノマーをさらに含む、上記［１］または［２］に記載の光学粘着シートを含む。
【００１０】
本発明［４］は、前記酸性基含有モノマーにおいて、酸性基が、カルボキシ基および／またはフェノール性ヒドロキシ基である、上記［１］から［３］のいずれか一つに記載の光学粘着シートを含む。

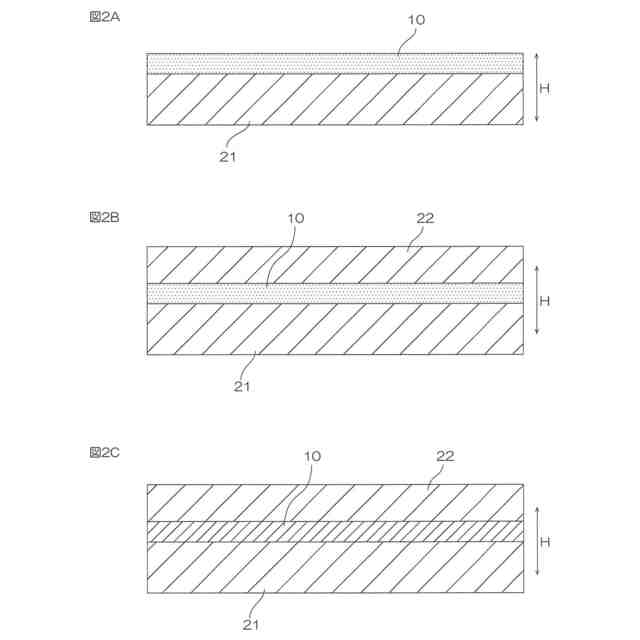

（【００１１】以降は省略されています）

関連特許
