公開番号2025153274
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055661
出願日2024-03-29
発明の名称導光体、及び照明装置
出願人日東電工株式会社
代理人個人,個人
主分類F21S 2/00 20160101AFI20251002BHJP(照明)
要約【課題】輝度ムラを低減する。
【解決手段】本導光体は、第1光源からの光が入射し、内部にキャビティが設けられた導光体であって、第1端面と、前記第1端面と連続し、前記第1端面に交差する出射面と、を含み、前記導光体は、前記導光体の内部を導光される光の一部を前記キャビティにより反射し、前記キャビティにより反射された光を前記出射面から出射させ、前記キャビティは、前記第1端面及び前記出射面のそれぞれに交差する一断面において、前記第1端面が位置する側に凸の第1の弧状曲線を、少なくとも前記第1端面が位置する側に含む。
【選択図】図2
特許請求の範囲【請求項１】
第１光源からの光が入射し、内部にキャビティが設けられた導光体であって、
第１端面と、前記第１端面と連続し、前記第１端面に交差する出射面と、を含み、
前記導光体は、前記導光体の内部を導光される光の一部を前記キャビティにより反射し、前記キャビティにより反射された光を前記出射面から出射させ、
前記キャビティは、前記第１端面及び前記出射面のそれぞれに交差する一断面において、前記第１端面が位置する側に凸の第１の弧状曲線を、少なくとも前記第１端面が位置する側に含む、導光体。
続きを表示（約 840 文字）【請求項２】
前記第１の弧状曲線は、放物線である、請求項１に記載の導光体。
【請求項３】
前記第１端面が位置する側における、前記第１の弧状曲線の立上り角度は、８５°以下である、請求項１に記載の導光体。
【請求項４】
前記第１の弧状曲線の二次微分が負である請求項１に記載の導光体。
【請求項５】
前記第１の弧状曲線の一次微分線は、直線である、請求項４に記載の導光体。
【請求項６】
前記第１の弧状曲線の一次微分線の傾きが－１０以上０未満である、請求項５に記載の導光体。
【請求項７】
前記第１端面の法線及び前記出射面の法線のそれぞれに交差する方向において、前記出射面から出射される光の、光度がピークとなる出射角度は、±５０°以下である、請求項１に記載の導光体。
【請求項８】
前記第１端面及び前記出射面のそれぞれに交差する仮想平面内において、前記出射面から出射される光の、光度がピークとなる出射角度は、±３０°以下である、請求項１に記載の導光体。
【請求項９】
前記導光体は、第２光源からの光が入射し、
前記導光体における前記第１端面とは反対側に設けられ第２端面を含み、
前記キャビティは、前記第１端面及び前記出射面のそれぞれに交差する一断面において、前記第２端面が位置する側に凸の第２の弧状曲線を、前記第２端面が位置する側にさらに含む、請求項１に記載の導光体。
【請求項１０】
前記出射面を平面視したときの前記キャビティの形状は楕円形であり、
前記出射面を平面視したときの前記キャビティを構成する楕円は、前記第１端面の法線に沿う方向を短軸とし、前記第１端面の法線に直交する方向を長軸とし、
前記長軸の長さを短軸の長さで除算した値は、１．６５以上である、請求項１に記載の導光体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、導光体、及び照明装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば、特許文献１には、光源と導光板との間に、直角に相互交差する第１プリズムパターンと第２プリズムパターンを備える照明装置が開示されている。また、特許文献２には、光源からの光を入射させる導光板の入光面に、モスアイパターンと突起部とを有する照明装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第４６９１５４３号公報
特許第６０６８７４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、輝度ムラを低減することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様に係る導光体は、第１光源からの光が入射し、内部にキャビティが設けられた導光体であって、第１端面と、前記第１端面と連続し、前記第１端面に交差する出射面と、を含み、前記導光体は、前記導光体の内部を導光される光の一部を前記キャビティにより反射し、前記キャビティにより反射された光を前記出射面から出射させ、前記キャビティは、前記第１端面及び前記出射面のそれぞれに交差する一断面において、前記第１端面が位置する側に凸の第１の弧状曲線を、少なくとも前記第１端面が位置する側に含む。
【発明の効果】
【０００６】
本発明によれば、輝度ムラを低減することができる。
【図面の簡単な説明】
【０００７】
第１実施形態に係る導光層付き積層体を備える照明装置の第１例を示す模式的平面図である。
図１におけるII－II線の模式的断面図である。
第１実施形態に係る導光層付き積層体が備えるキャビティの第１例を示す模式的断面図である。

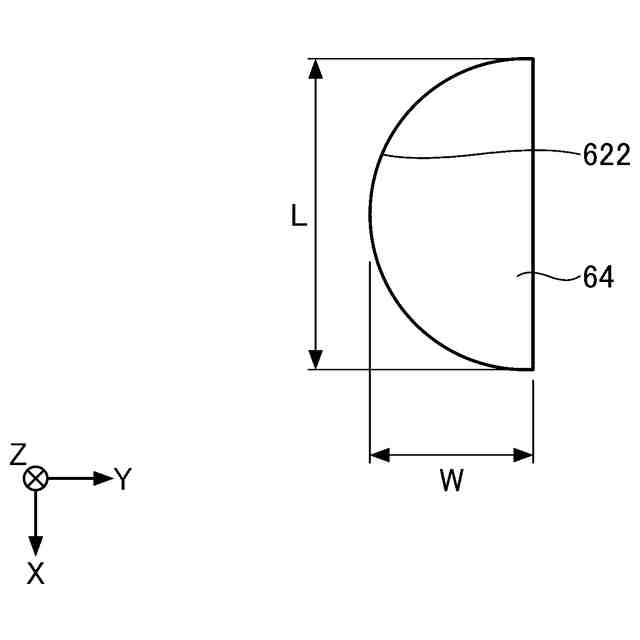

第１実施形態に係る導光層付き積層体が備えるキャビティの第１例を示す模式的平面図である。

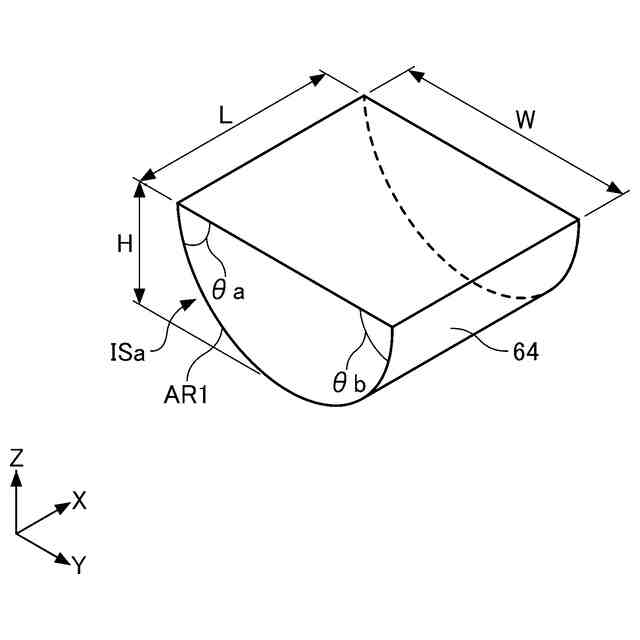

第１実施形態に係る導光層付き積層体が備えるキャビティの第２例を示す模式的斜視図である。
比較例に係るキャビティを示す模式的断面図である。

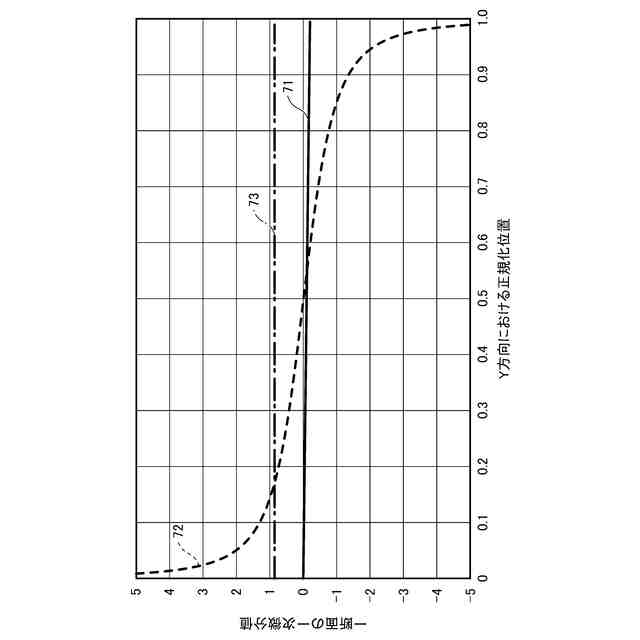

第１例、第２例及び比較例に係るキャビティの第一傾斜面の一次微分線を示す図である。
第１例に係るキャビティを備える導光層付き積層体からの出射光の二次元輝度分布を示す図である。
比較例に係るキャビティを備える導光層付き積層体からの出射光の二次元輝度分布を示す図である。
第１例及び比較例のそれぞれに係るキャビティを備える導光層付き積層体からの出射光の、Ｙ方向における輝度分布を示す図である。
第１例、第２例及び比較例のそれぞれに係るキャビティを備える導光層付き積層体からの出射光の、Ｙ方向における出射角度と光度との関係を示す図である。
第１実施形態に係る導光層付き積層体を備える照明装置の変形例を示す模式的断面図である。
第２実施形態に係る導光層付き積層体を備える照明装置を示す模式的平面図である。
図１３におけるXIV－XIV線の模式的断面図である。
第２実施形態に係る導光層付き積層体が備えるキャビティの模式的断面図である。
第２実施形態に係る導光層付き積層体が備えるキャビティを示す模式的平面図である。
第２実施形態に係る導光層付き積層体が備えるキャビティの第一傾斜面の一次微分線を示す図である。
第２実施形態に係る導光層付き積層体からの出射光の、Ｙ方向における輝度分布を示す図である。
第２実施形態に係る導光層付き積層体からの出射光の、Ｙ方向における出射角度と光度との関係を示す図である。
第２実施形態に係る導光層付き積層体を備える照明装置の変形例を示す模式的断面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の実施形態について詳細に説明する。各図面において、同一構成要素には同一符号を付与し、重複した説明を適宜省略する。
【０００９】
以下に示す実施形態は、本発明の技術思想を具体化するための導光体、照明装置を例示するものであって、本発明を以下に示す実施形態に限定するものではない。以下に記載されている構成部品の寸法、材質、形状、その相対的配置等は、特定の形態のみに限定する旨の記載がない限り、本発明の範囲をそれのみに限定する趣旨ではなく、例示することを意図したものである。また図面が示す部材の大きさや位置関係等は、説明を明確にするため、誇張している場合がある。
【００１０】
以下に示す図面において、方向表現として、Ｘ軸、Ｙ軸及びＺ軸を有する直交座標を用いる。Ｘ軸、Ｙ軸及びＺ軸は、互いに略直交する。Ｘ軸を表す矢印が向く方向を＋Ｘ方向又は＋Ｘ側、＋Ｘ方向とは反対方向を－Ｘ方向又は－Ｘ側と表記する。Ｙ軸を表す矢印が向く方向を＋Ｙ方向又は＋Ｙ側、＋Ｙ方向とは反対方向を－Ｙ方向又は－Ｙ側と表記する。Ｚ軸を表す矢印が向く方向を＋Ｚ方向又は＋Ｚ側、＋Ｚ方向とは反対方向を－Ｚ方向又は－Ｚ側と表記する。
（【００１１】以降は省略されています）
