公開番号2025172993
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2022157014
出願日2022-09-29
発明の名称パッチアンテナ
出願人日東電工株式会社
代理人個人,個人
主分類H01Q 13/08 20060101AFI20251119BHJP(基本的電気素子)
要約【課題】小型でアンテナ利得が向上するパッチアンテナの提供を目的とする。
【解決手段】本発明の一態様に係るパッチアンテナは、第1誘電体層と、前記第1誘電体層上に形成されるパッチ導体と、前記パッチ導体上に形成される第2誘電体層と、を有し、前記第2誘電体層の比誘電率は、3.5以下である。
【選択図】図2
特許請求の範囲【請求項１】
第１誘電体層と、
前記第１誘電体層上に形成されるパッチ導体と、
前記パッチ導体上に形成される第２誘電体層と、
を有し、
前記第２誘電体層の比誘電率は、３．５以下である、
パッチアンテナ。
続きを表示（約 250 文字）【請求項２】
前記第２誘電体層の厚みは、１．０ｍｍ以上である、
請求項１に記載のパッチアンテナ。
【請求項３】
前記第１誘電体層及び前記第２誘電体層の少なくとも一方は、
複数の微粒子で構成された空孔を有する無機多孔性凝集体と、
フッ素系樹脂からなるフィブリルと、
を有する、請求項１又は２に記載のパッチアンテナ。
【請求項４】
前記第２誘電体層の比誘電率は、２．０以下である、
請求項１又は２に記載のパッチアンテナ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パッチアンテナに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
第５世代（５Ｇ）移動体通信システムにおいて、それまでの移動体通信システムで利用される電磁波に比べて高周波数帯の電磁波（例えば、２８ＧＨｚ帯等のいわゆるミリ波と称される電磁波）が利用される。他方、ミリ波は、直進性が高く、伝搬中に減衰しやすい等の理由から、伝搬距離が短いという課題を有する。そのため、ミリ波を用いた通信アンテナには、高いアンテナ利得が求められる。
【０００３】
アンテナ利得を向上させるアンテナの一種として、誘電体基板上にアレイ状に配列する複数のアンテナ素子を有するフェーズド・アレイアンテナが挙げられる。例えば、アレイ状に配列しやすい矩形の平板形状のパッチ導体を有するパッチアンテナが、フェーズド・アレイアンテナの多くで用いられている（例えば、下記特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－２２２５４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示のアンテナは、パッチ導体を含むアンテナ素子と、アンテナ素子に対向するレンズアンテナを有する。アンテナ素子から放射された電磁波は、レンズアンテナに入射し、屈折する。これにより、位相の揃ったビーム状の平面波が形成され、アンテナ利得を高めることができる。しかしながら、レンズアンテナは、湾曲面を有することから、前後方向の寸法が大きくなる。アンテナ素子の前方側にレンズアンテナを配置すると、アンテナの大型化を招く。
【０００６】
本発明は、小型でアンテナ利得が向上するパッチアンテナの提供を目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様に係るパッチアンテナは、第１誘電体層と、前記第１誘電体層上に形成されるパッチ導体と、前記パッチ導体上に形成される第２誘電体層と、を有し、前記第２誘電体層の比誘電率は、３．５以下である。
【発明の効果】
【０００８】
本発明によれば、小型でアンテナ利得が向上するパッチアンテナを提供することができる。
【図面の簡単な説明】
【０００９】

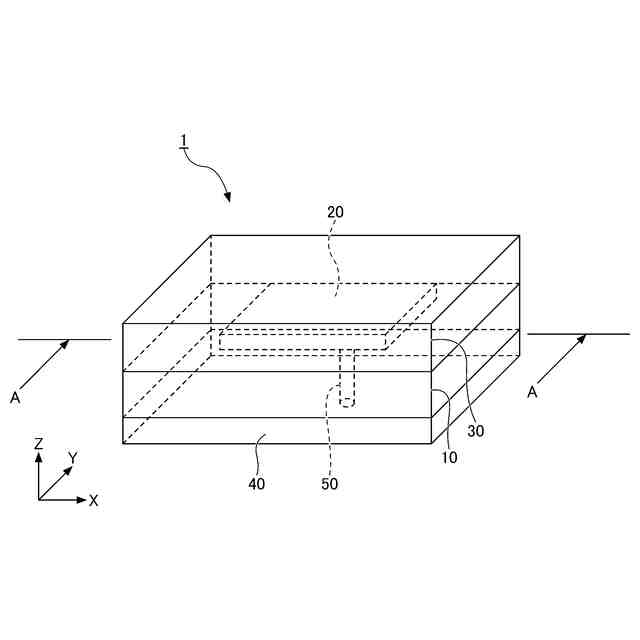

本実施形態に係るパッチアンテナの透視平面図である。

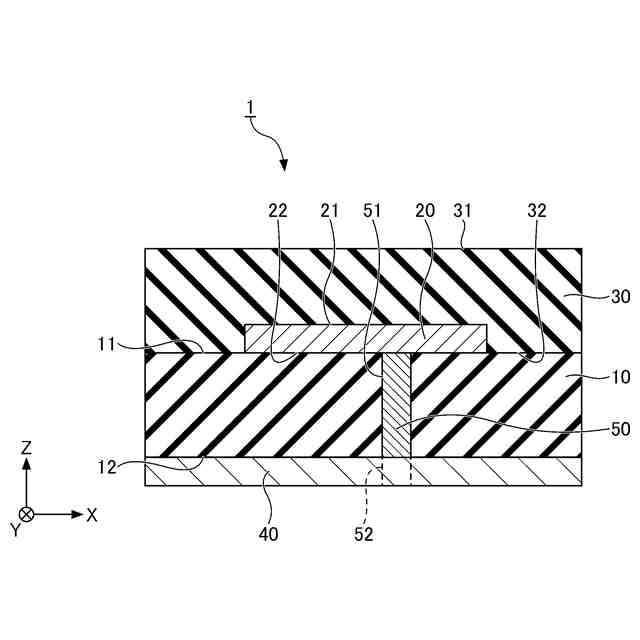

本実施形態に係るパッチアンテナの垂直断面図である。

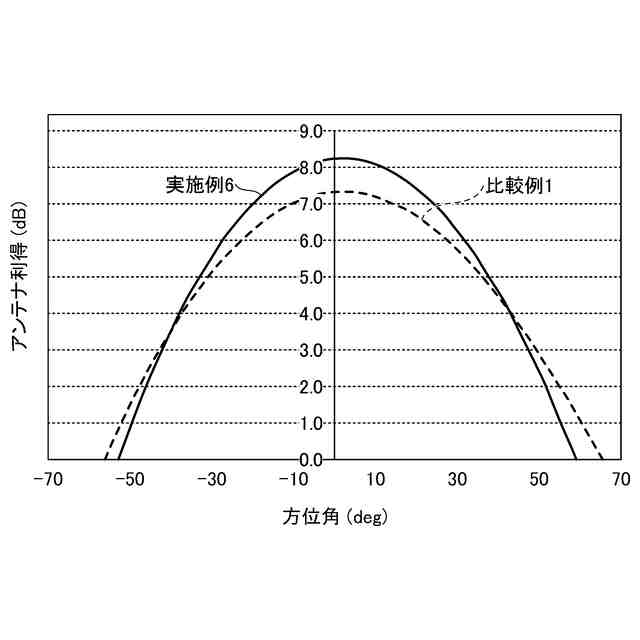

実施例６と比較例１に関するアンテナ利得の比較を示すグラフである。
実施例９、実施例１０、比較例４における、第２誘電体層の厚みを変化させた場合のアンテナ利得を示すグラフである。
実施例１１、実施例１２、比較例５における、第２誘電体層の厚みを変化させた場合のアンテナ利得を示すグラフである。
【発明を実施するための形態】
【００１０】
＜パッチアンテナの全体構成＞
以下、図面を参照して本開示の実施形態について詳細に説明する。各図面において、同一構成要素には同一符号を付与し、重複した説明を適宜省略する。
（【００１１】以降は省略されています）
