公開番号2025158580
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061262
出願日2024-04-05
発明の名称光導波路部品
出願人新光電気工業株式会社
代理人個人,個人
主分類G02B 6/32 20060101AFI20251009BHJP(光学)
要約【課題】光導波路と光ファイバとの間に高い結合効率を得ることができる光導波路部品を提供する。
【解決手段】光導波路部品は、第1主面を有する基板と、前記第1主面に設けられ、第1コアを含む光導波路と、基板に固定され、第1コリメートレンズを含む第1光コネクタと、を有し、前記第1コリメートレンズの第1主点と前記第1コアの第1端面との間の第1距離は、前記第1コリメートレンズの第1焦点距離と等しい。
【選択図】図3
特許請求の範囲【請求項１】
第１主面を有する基板と、
前記第１主面に設けられ、第１コアを含む光導波路と、
基板に固定され、第１コリメートレンズを含む第１光コネクタと、
を有し、
前記第１コリメートレンズの第１主点と前記第１コアの第１端面との間の第１距離は、前記第１コリメートレンズの第１焦点距離と等しい、光導波路部品。
続きを表示（約 680 文字）【請求項２】
前記第１光コネクタは前記第１端面に密着する第１面を有する、請求項１に記載の光導波路部品。
【請求項３】
前記第１光コネクタは、少なくとも前記第１コリメートレンズと前記第１面との間に位置する第１ガラス部材を有する、請求項２に記載の光導波路部品。
【請求項４】
前記光導波路はポリマー導波路である、請求項１又は２に記載の光導波路部品。
【請求項５】
第２コリメートレンズを含み、前記第１光コネクタに着脱可能な第２光コネクタを有し、
前記第１コリメートレンズと前記第２コリメートレンズとの間でコリメート光の信号が伝送される、請求項１又は２に記載の光導波路部品。
【請求項６】
前記第２光コネクタは、光ファイバの第２コアを備え、
前記第２コリメートレンズの第２主点と前記第２コアの第２端面との間の第２距離は、前記第２コリメートレンズの第２焦点距離と等しい、請求項５に記載の光導波路部品。
【請求項７】
前記第２光コネクタは、少なくとも前記第２コリメートレンズと前記第２端面との間に位置する第２ガラス部材を有する、請求項６に記載の光導波路部品。
【請求項８】
前記コリメート光の光軸に垂直な方向で前記第１光コネクタと前記第２光コネクタとを互いに拘束する拘束機構を有する、請求項５に記載の光導波路部品。
【請求項９】
前記基板に実装され、前記光導波路に光学的に結合された光半導体チップを有する、請求項１又は２に記載の光導波路部品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光導波路部品に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
基板上に設けられた光導波路に光ファイバを光学的に結合するための種々の技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－０８１２９９号公報
特開２０１５－１１４６４５号公報
【非特許文献】
【０００４】
A. Norikiら、「Low-Cost MT-Ferrule-Compatible Optical Connector for Co-packaged Optics Using Single-Mode Polymer Waveguide」、Electronic Components and Technology Conference、1 May 2019
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の技術では、光導波路と光ファイバとの間に高い結合効率を得ることが困難である。
【０００６】
本開示は、光導波路と光ファイバとの間に高い結合効率を得ることができる光導波路部品を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一形態によれば、第１主面を有する基板と、前記第１主面に設けられ、第１コアを含む光導波路と、基板に固定され、第１コリメートレンズを含む第１光コネクタと、を有し、前記第１コリメートレンズの第１主点と前記第１コアの第１端面との間の第１距離は、前記第１コリメートレンズの第１焦点距離と等しい、光導波路部品が提供される。
【発明の効果】
【０００８】
本開示によれば、光導波路と光ファイバとの間に高い結合効率を得ることができる。
【図面の簡単な説明】
【０００９】

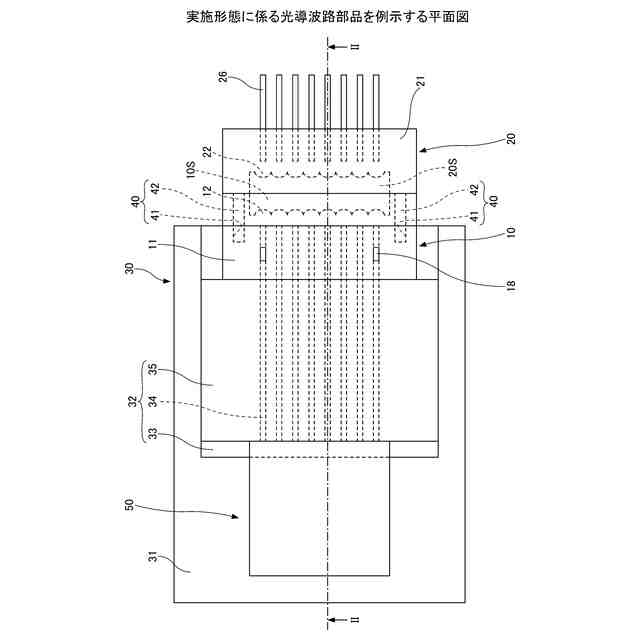

実施形態に係る光導波路部品を例示する平面図である。

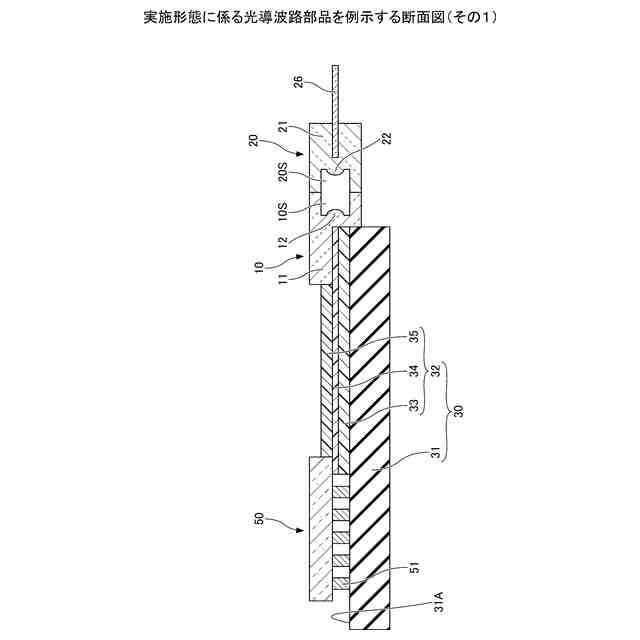

実施形態に係る光導波路部品を例示する断面図（その１）である。

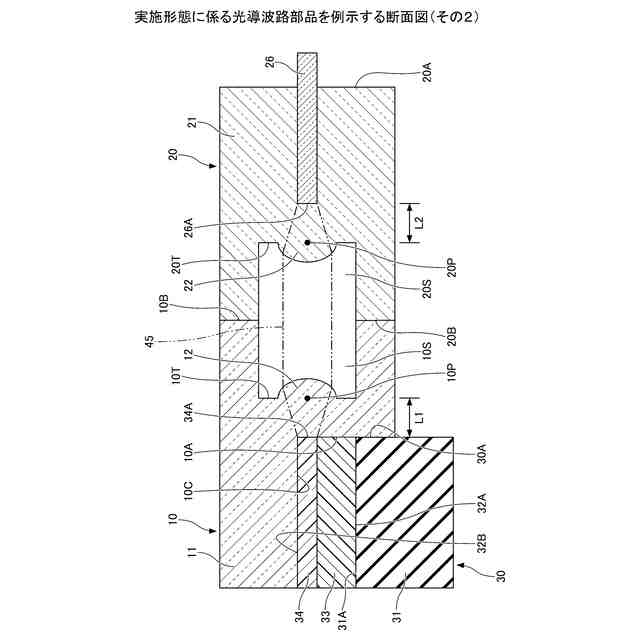

実施形態に係る光導波路部品を例示する断面図（その２）である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について添付の図面を参照しながら具体的に説明する。なお、本明細書及び図面において、実質的に同一の機能構成を有する構成要素については、同一の符号を付することにより重複した説明を省くことがある。
（【００１１】以降は省略されています）
