公開番号2025169605
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074457
出願日2024-05-01
発明の名称映像表示装置
出願人マクセル株式会社
代理人青稜弁理士法人
主分類G02B 27/01 20060101AFI20251107BHJP(光学)
要約【課題】
2レイヤーで虚像の表示を行うことができ、且つ、小型化を図った構造を提供すること。本発明によれば、持続可能な開発目標の「3すべての人に健康と福祉を」に貢献する。
【解決手段】
映像表示装置は、車両に実装され、ウィンドシールドに映像光を投射することで虚像を表示する。前記の映像表示装置は、表示パネルと、分岐部と、を備える。前記の表示パネルは、映像光を出射する。前記の分岐部は、前記の表示パネルの出射面側に配置され、前記の表示パネルが出射する映像光を複数の光路に分岐する。

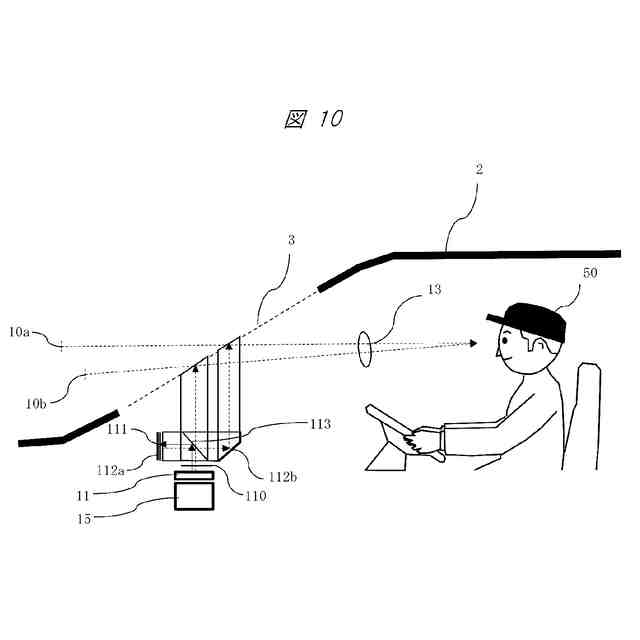

【選択図】図10
特許請求の範囲【請求項１】
車両のウィンドシールドに映像光を投射することで虚像を表示する映像表示装置であって、
映像光を出射する表示パネルと、
前記表示パネルの出射面側に配置され、前記表示パネルが出射する映像光を複数の光路に分岐する分岐部と、
を備えることを特徴とする映像表示装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の映像表示装置であって、
前記分岐部は、
前記表示パネルが出射する映像光の一部が透過し、透過する映像光の偏光を変換する第１偏光変換素子を備える、
ことを特徴とする映像表示装置。
【請求項３】
請求項２に記載の映像表示装置であって、
前記第１偏光変換素子は、
前記表示パネルの出射面に対して左右に亘って配置されている、
ことを特徴とする映像表示装置。
【請求項４】
請求項２に記載の映像表示装置であって、
前記第１偏光変換素子は、
前記表示パネルの画面に対して任意の幅を持った長方形状を任意の間隔を空け連続して配置されている、
ことを特徴とする映像表示装置。
【請求項５】
請求項２に記載の映像表示装置であって、
前記第１偏光変換素子は、
前記表示パネルの所定の表示に重なって配置されている、
ことを特徴とする映像表示装置。
【請求項６】
請求項３に記載の映像表示装置であって、
前記第１偏光変換素子は、
前記表示パネルの表示画面上部から表示画面下部にかけて移動可能である、
ことを特徴とする映像表示装置。
【請求項７】
請求項５に記載の映像表示装置であって、
前記第１偏光変換素子は、
前記表示パネルの所定の表示の位置に移動可能である、
ことを特徴とする映像表示装置。
【請求項８】
請求項１に記載の映像表示装置であって、
前記表示パネルの出射面が、車両上方に向けられている、
ことを特徴とする映像表示装置。
【請求項９】
請求項２に記載の映像表示装置であって、
前記分岐部は、
偏光成分に基づいて、入射する映像光のうち、前記ウィンドシールドに向かう映像光と、反射させる映像光と、に分離するビームスプリッタと、
前記ビームスプリッタによって反射された映像光を前記ビームスプリッタに向けて反射する第１反射ミラーと、
前記ビームスプリッタによって反射された映像光が透過し、前記第１反射ミラーによって反射された映像光が透過することで、映像光の偏光成分の変換を行う第２偏光変換素子と、
前記第１反射ミラーによって反射され、前記第２偏光変換素子によって偏光変換された映像光を前記ウィンドシールドに向けて反射する第２反射ミラーと、
を備えることを特徴とする映像表示装置。
【請求項１０】
請求項９に記載の映像表示装置であって、
前記分岐部において、前記ビームスプリッタ、前記第１反射ミラー、前記第２偏光変換素子、および、前記第２反射ミラーそれぞれは、同一直線上に並べて配置されている、
ことを特徴とする映像表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、映像表示装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
映像表示装置の一例として、車両に実装され、各種情報をウィンドシールド（フロントガラス）などに投射して表示するヘッドアップディスプレイ（Ｈｅａｄ－ＵｐＤｉｓｐｌａｙ：ＨＵＤ）が知られている。特許文献１は、複数の画像形成ユニットによって複数の表示領域を形成するＨＵＤ装置を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２４－００７６６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
車両において、２レイヤーで虚像の表示を行う場合、例えば、大容積の表示装置が車両に実装される。しかしながら、ダッシュボードのレイアウトは車両ごとに異なるため、装置の小型化を図ることが好ましい。そこで、２レイヤーで虚像の表示を行うことができ、且つ、小型化を図った構造を提供することに課題がある。
【課題を解決するための手段】
【０００５】
本発明の第１の態様によれば、下記の映像表示装置が提供される。この映像表示装置は、車両のウィンドシールドに映像光を投射することで虚像を表示する。この映像表示装置は、表示パネルと、分岐部と、を備える。表示パネルは、映像光を出射する。分岐部は、表示パネルの出射面側に配置され、表示パネルが出射する映像光を複数の光路に分岐する。
【０００６】
本発明の第２の態様によれば、下記の映像表示装置が提供される。この映像表示装置は、車両のウィンドシールドに映像光を投射することで虚像を表示する。この映像表示装置は、表示パネルと、分岐部と、を備える。表示パネルは、映像光を出射する。分岐部は、表示パネルが出射する映像光の一部を複数回反射させることで、第１の光路を進む映像光、および、第２の光路を進む映像光に分岐させる。
【発明の効果】
【０００７】
本発明によれば、２レイヤーで虚像の表示を行うことができ、且つ、小型化を図った構造を提供することができる。なお、上記した以外の課題、構成および効果は、以下の発明を実施するための形態の説明により明らかにされる。
【図面の簡単な説明】
【０００８】

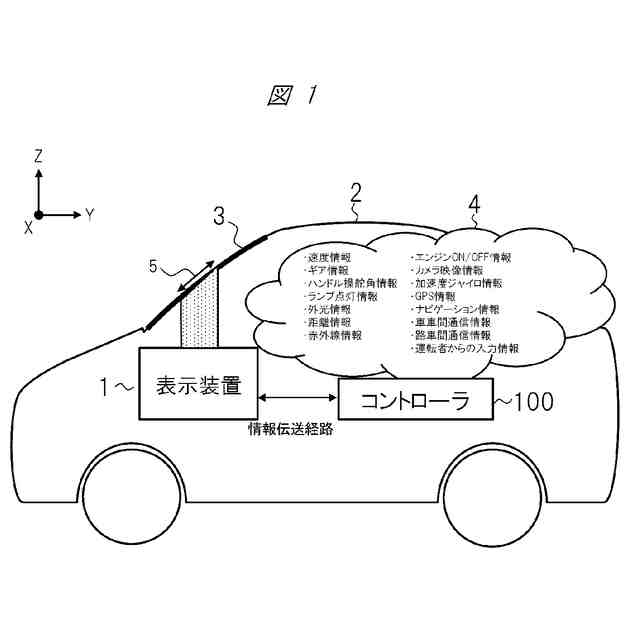

表示装置を実装した車両の概要の一例を示す図である。
車両に設ける構成の一例を示す図である。

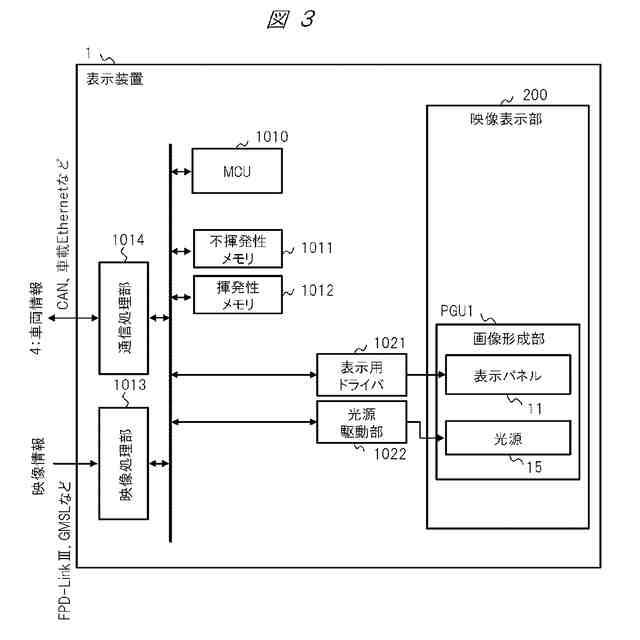

表示装置の構成の一例を示す図である。

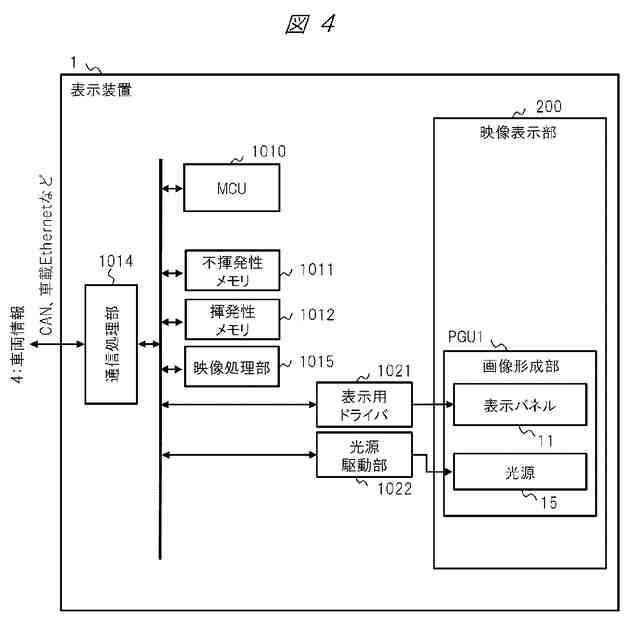

表示装置の構成の一例を示す図である。

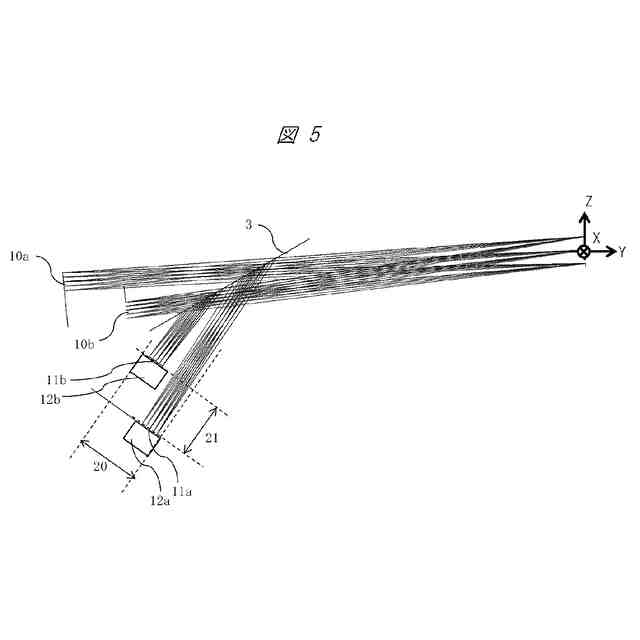

従来技術の一例の概要を説明するための図である。

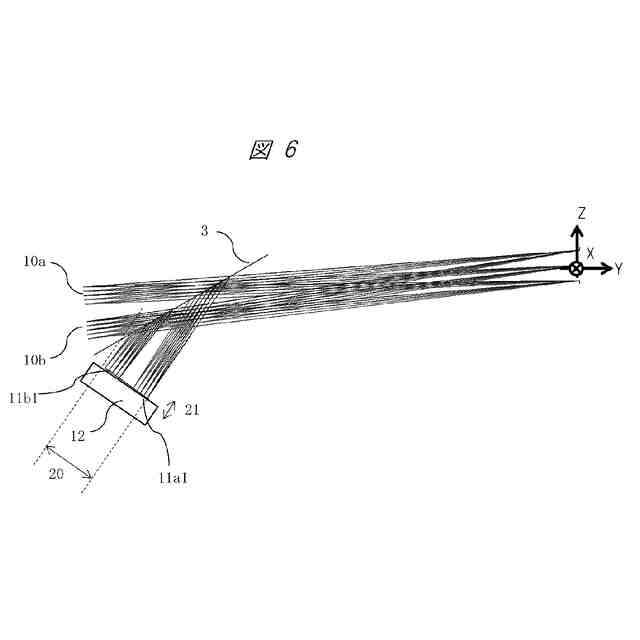

従来技術の一例の概要を説明するための図である。

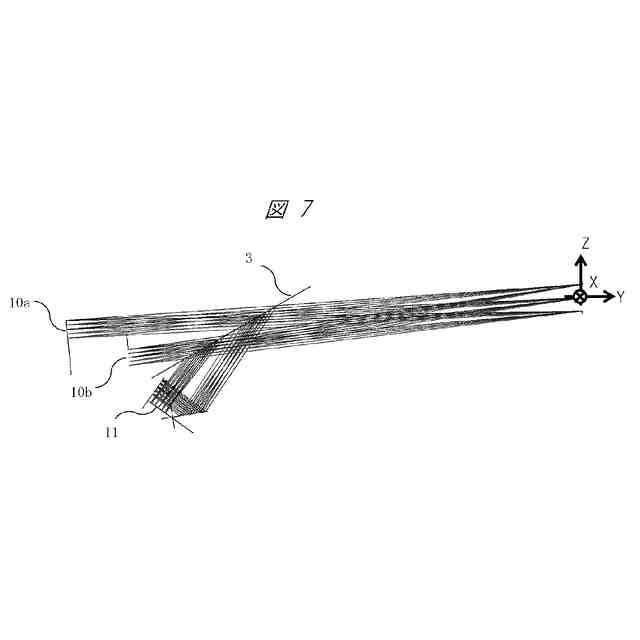

本実施形態に関する技術の一例の概要を説明するための図である。

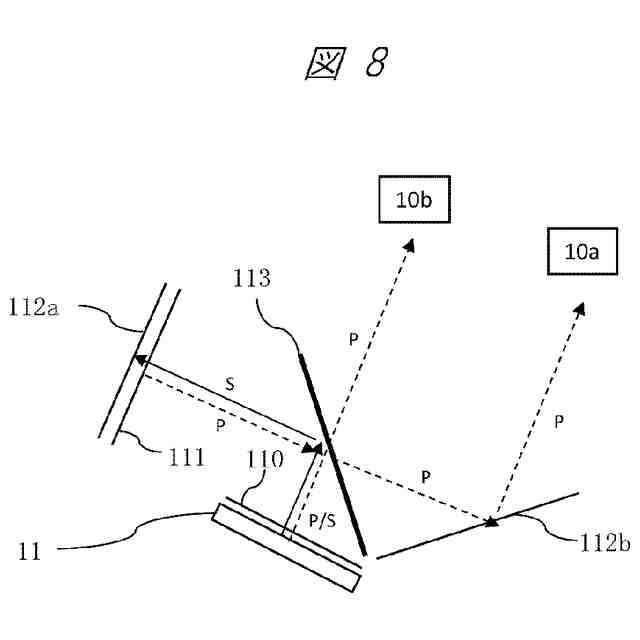

分岐部の一例を示す図である。

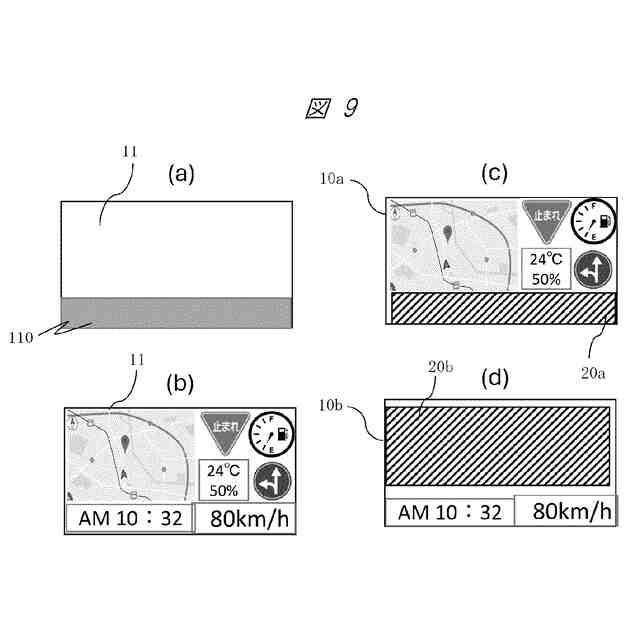

１／２偏光板の設置例、および、虚像の表示の一例を説明するための図である。
運転者からの虚像の視認を示す図である。
１／２偏光板の設置例を説明するための図である。
図１１の（ｂ）に示す配置での映像表示の一例を説明するための図である。
１／２偏光板の設置例、および、虚像の表示の一例を説明するための図である。
分岐部の構成例を説明するための図である。
分岐部の構成例を説明するための図である。
分岐部の構成例を説明するための図である。
分岐部の構成例を説明するための図である。
太陽光対策を詳細に説明するための図である。
太陽光対策を詳細に説明するための図である。
レイアウトの自由度について説明するための図である。
レイアウトの一例を説明するための図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本発明の実施形態を説明する。実施形態は、本発明を説明するための例示であって、説明の明確化のため、適宜、省略および簡略化がなされている。本発明は、他の種々の形態でも実施することが可能である。特に限定しない限り、各構成要素は単数でも複数でも構わない。
【００１０】
図面において示す各構成要素の位置、大きさ、形状、範囲などは、発明の理解を容易にするため、実際の位置、大きさ、形状、範囲などを表していない場合がある。このため、本発明は、必ずしも、図面に開示された位置、大きさ、形状、範囲などに限定されない。
（【００１１】以降は省略されています）
