公開番号2025177414
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084232
出願日2024-05-23
発明の名称光ファイバケーブル
出願人古河電気工業株式会社
代理人個人
主分類G02B 6/44 20060101AFI20251128BHJP(光学)
要約【課題】敷設作業性及び取り扱い性に優れた光ファイバケーブルを提供する。

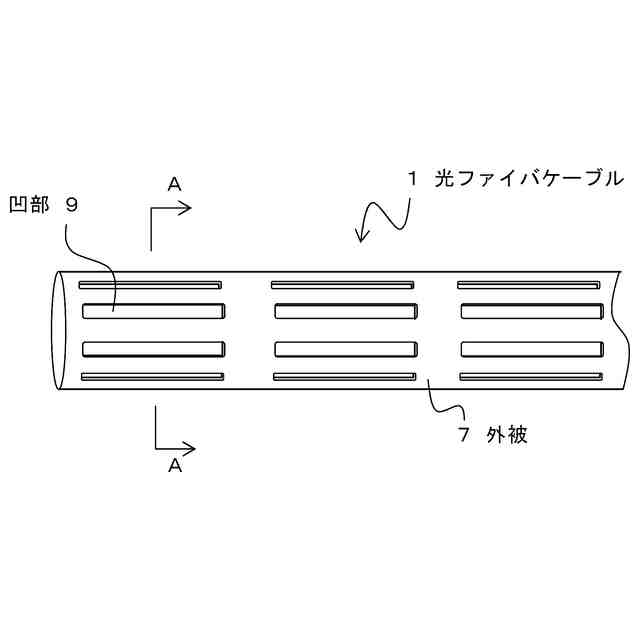

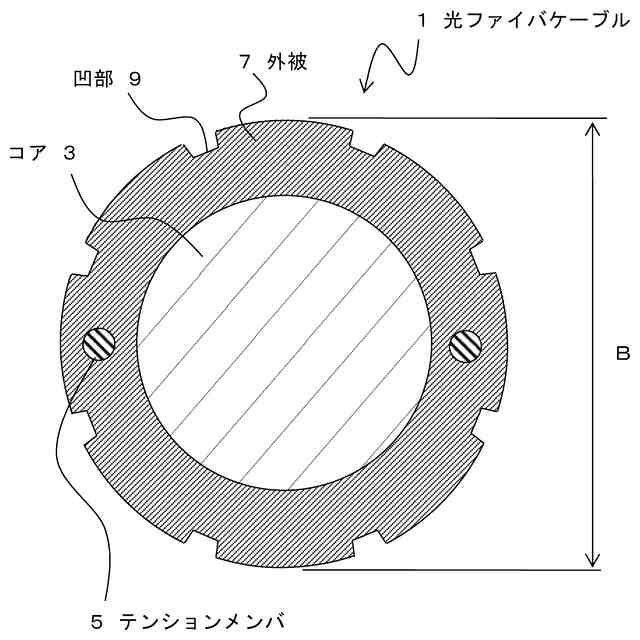

【解決手段】光ファイバケーブル1は、例えば、スロットを用いないスロットレス型ケーブルであり、コア3、テンションメンバ5、外被7等により構成される。コア3は、複数の光ファイバ心線からなる。コア3の周囲には複数のテンションメンバ5が設けられる。テンションメンバ5は、光ファイバケーブル1の張力を負担する。コア3の外周には、外被7が設けられ、コア3は外被7によって覆われる。光ファイバケーブル1の軸方向に垂直な断面において、外被7の外周面には、周方向に複数の凹部9がほぼ等間隔で形成される。凹部9は、光ファイバケーブル1の軸方向に対して間欠的に形成される。
【選択図】図1

特許請求の範囲【請求項１】
複数の光ファイバ心線からなるコアと、
前記コアを覆う外被と、
張力を受け持つテンションメンバと、
を具備し、
前記外被の外周面には、周方向に複数の凹部又は凸部が形成され、前記凹部又は前記凸部が、光ファイバケーブルの軸方向に対して間欠的に形成されることを特徴とする光ファイバケーブル。
続きを表示（約 980 文字）【請求項２】

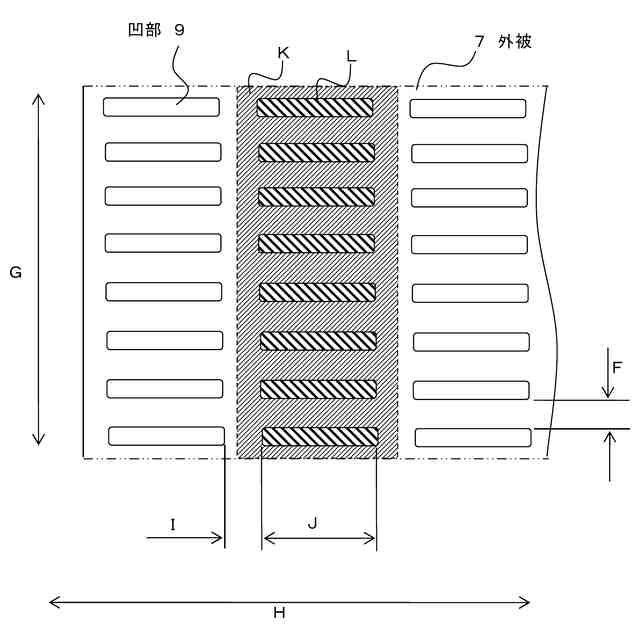

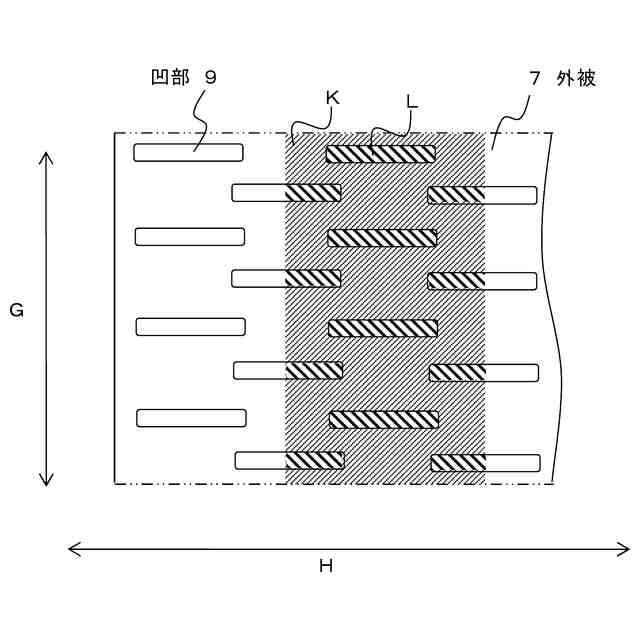

前記外被の外周面には複数の前記凹部が形成され、前記外被を展開した際における前記外被の外表面積に対する、前記凹部の総表面積の割合が、３５％以上７５％以下であることを特徴とする請求項１記載の光ファイバケーブル。
【請求項３】

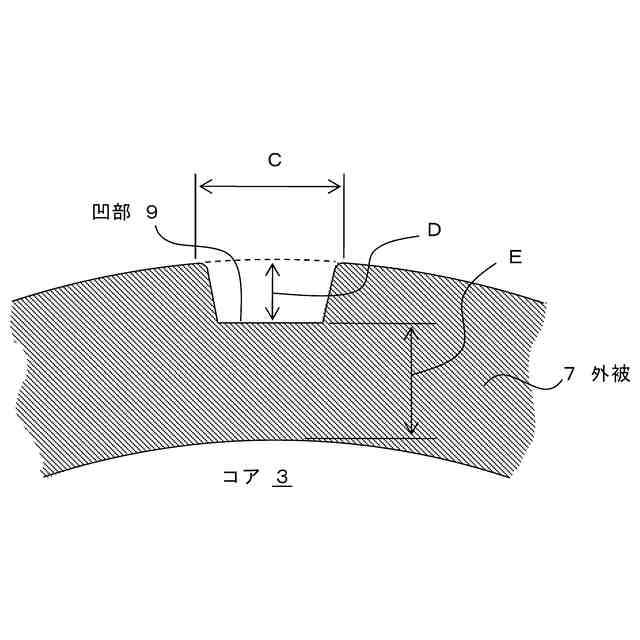

前記凹部の深さが０．２ｍｍよりも大きく、前記凹部における前記外被の最小厚みが１．０ｍｍよりも大きいことを特徴とする請求項２記載の光ファイバケーブル。
【請求項４】
光ファイバケーブルの軸方向に垂直な断面において、複数の前記凹部同士の間の周方向の間隔が、０．３ｍｍ以上であり、かつ、前記凹部以外の部位におけるケーブル直径の１／３以下であることを特徴とする請求項２記載の光ファイバケーブル。
【請求項５】
前記凹部は、光ファイバケーブルの軸方向に対して、直線上に断続的に配置され、前記凹部同士の間の光ファイバケーブルの軸方向の間隔が５ｍｍ以上３０ｍｍ以下であることを特徴とする請求項２記載の光ファイバケーブル。
【請求項６】
光ファイバケーブルの軸方向に垂直な断面において、前記凹部は、周方向に略等間隔で配置されることを特徴とする請求項２記載の光ファイバケーブル。
【請求項７】

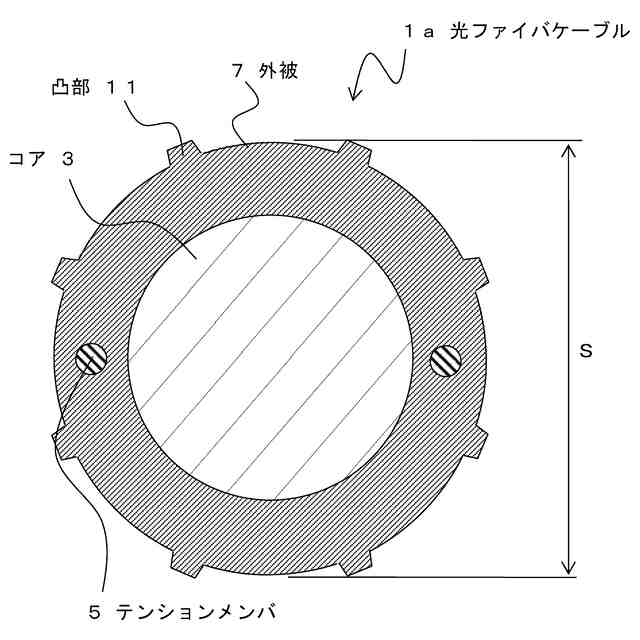

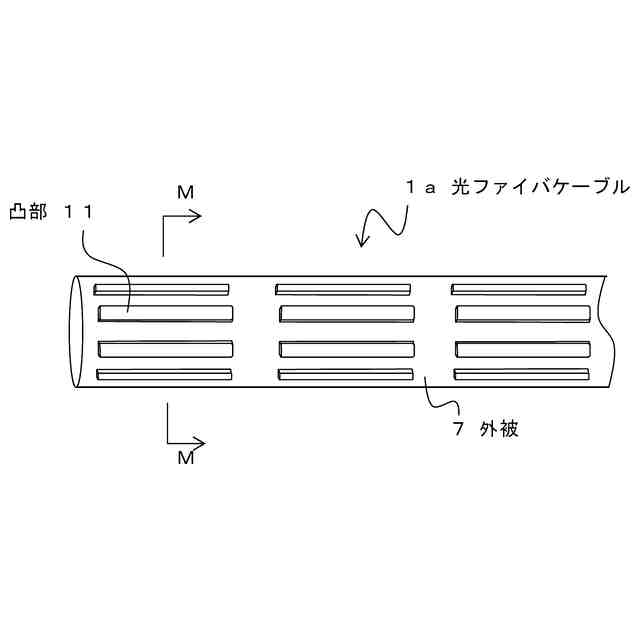

前記外被の外周面には、周方向に複数の前記凸部が形成され、前記外被を展開した際における前記外被の外表面積に対する、前記凸部の総表面積の割合が、２５％以上６５％以下であることを特徴とする請求項１記載の光ファイバケーブル。
【請求項８】
前記凸部の高さが０．１ｍｍよりも大きいことを特徴とする請求項７記載の光ファイバケーブル。
【請求項９】
光ファイバケーブルの軸方向に垂直な断面において、複数の前記凸部同士の間の周方向の間隔が、０．１ｍｍ以上であり、かつ、前記凸部以外の部位におけるケーブル直径の１／４以下であることを特徴とする請求項７記載の光ファイバケーブル。
【請求項１０】
前記凸部は、光ファイバケーブルの軸方向に対して、直線上に断続的に配置され、前記凸部同士の間の光ファイバケーブルの軸方向の間隔が５ｍｍ以上３０ｍｍ以下であることを特徴とする請求項７記載の光ファイバケーブル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の光ファイバ心線からなる光ファイバケーブルに関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
光ファイバケーブルを効率よくダクト等へ敷設するため、圧送用のいわゆるブローンケーブルの開発が進んでいる。このようなブローンケーブルは、推進部によってダクト等へ光ファイバケーブルを送り込みながら、ダクトへ圧縮空気を送ることで、ダクト内へ光ファイバケーブルを敷設するものである。
【０００３】
このような光ファイバケーブルとしては、例えば、外被の外表面に複数の凸部を設けることによって、ダクト内面との接触面積を少なくして摩擦抵抗を小さくする方法が提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－０１８３３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、従来の光ファイバケーブルの凸部形状は、凹部と凸部との境界部（凸部の基部）に隅角部が形成される。
【０００６】
図１４は、従来の光ファイバケーブル１００を示す図である。光ファイバケーブル１００は、コア１０３とテンションメンバ１０５が外被１０７で覆われ、前述したように、外被１０７の外周に周方向に凸部１１１と凹部１０９が交互に形成される。すなわち、凸部１１１の間が凹部１０９となる。
【０００７】
ここで、凸部１１１を除く凹部１０９は、略円形であり、凸部１１１は、この円形の外周部に突出するように形成される。このため、凸部１１１と凹部１０９との境界部（凸部１１１の基部）には、隅角部（図中Ｘ）が形成される。このような隅角部（凹方向と凸方向の異なる方向の曲線の交差部又は曲率の大きな変化部）には、光ファイバケーブルを曲げた際などに応力集中が生じやすい。このため、隅角部が長手方向に連続すると、光ファイバケーブルの破損の要因となる。
【０００８】
本発明は、このような問題に鑑みてなされたもので、敷設作業性及び取り扱い性に優れた光ファイバケーブルを提供することを目的とする。
【課題を解決するための手段】
【０００９】
前述した目的を達するために本発明は、複数の光ファイバ心線からなるコアと、前記コアを覆う外被と、張力を受け持つテンションメンバと、を具備し、前記外被の外周面には、周方向に複数の凹部又は凸部が形成され、前記凹部又は前記凸部が、光ファイバケーブルの軸方向に対して間欠的に形成されることを特徴とする光ファイバケーブルである。
【００１０】
前記外被の外周面には複数の前記凹部が形成され、前記外被を展開した際における前記外被の外表面積に対する、前記凹部の総表面積の割合が、３５％以上７５％以下であってもよい。
（【００１１】以降は省略されています）
