公開番号2025169567
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074369
出願日2024-05-01
発明の名称投射ズームレンズ
出願人株式会社コシナ
代理人個人
主分類G02B 15/20 20060101AFI20251107BHJP(光学)
要約【課題】高変倍率,大口径比及び明るさを確保しつつ、変倍時に生じる各諸収差の抑制を良好にバランスさせ、高性能な投射ズームレンズを得る。

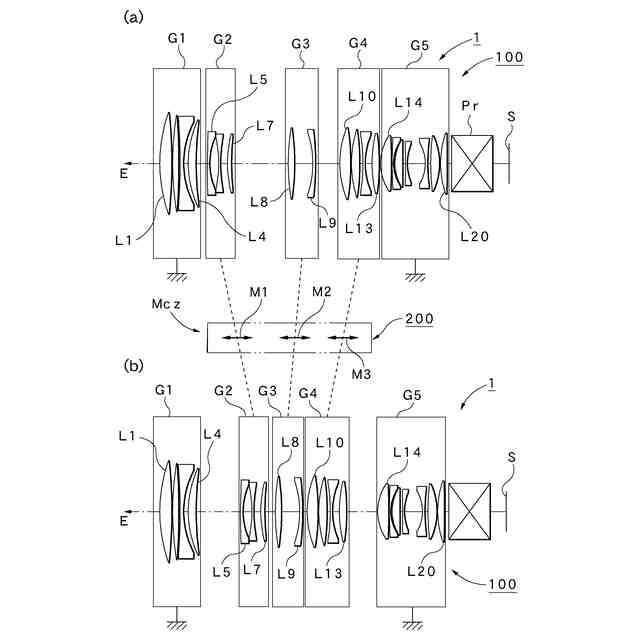

【解決手段】拡大側Eから縮小側Sへ、正の屈折力を有する第1レンズ群G1,負の屈折力を有する第2レンズ群G2,正の屈折力を有する第3レンズ群G3,正の屈折力を有する第4レンズ群G4,正の屈折力を有する第5レンズ群G5,を順次配したレンズ光学系100と、広角端から望遠端への変倍時に、第1レンズ群G1と第5レンズ群G5を不動とし、第2レンズ群G2を拡大側Eから縮小側Sへ、第3レンズ群G3を縮小側Sから拡大側Eへ、第4レンズ群G4を縮小側Sから拡大側Eへ、それぞれ光軸方向Dcへ独立して移動させるズーミング調整部Mczを含む光学調整系200とを備えるとともに、[条件式1]-[条件式3]を満たす。

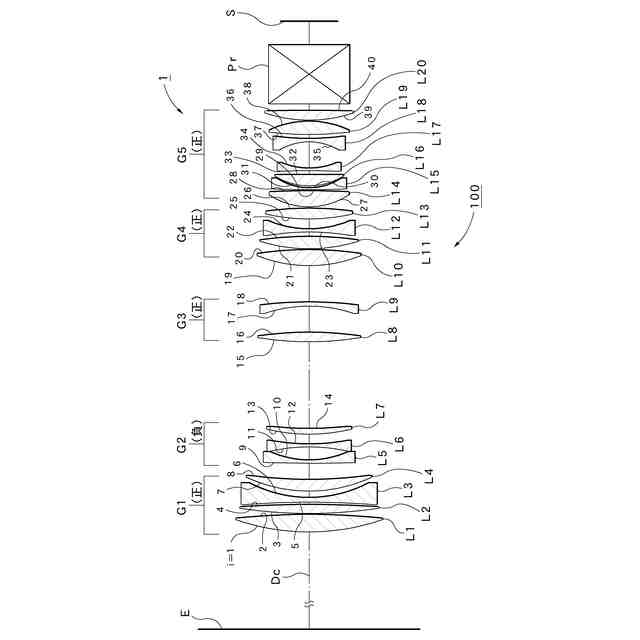

【選択図】図1
特許請求の範囲【請求項１】
拡大側から縮小側へ順に、第１レンズ群から第５レンズ群までの五つのレンズ群を配してなる投射ズームレンズにおいて、拡大側から縮小側へ、正の屈折力を有する第１レンズ群，負の屈折力を有する第２レンズ群，正の屈折力を有する第３レンズ群，正の屈折力を有する第４レンズ群，正の屈折力を有する第５レンズ群，を順次配したレンズ光学系と、広角端から望遠端への変倍時に、前記第１レンズ群と第５レンズ群を不動とし、前記第２レンズ群を拡大側から縮小側へ、前記第３レンズ群を縮小側から拡大側へ、前記第４レンズ群を縮小側から拡大側へ、それぞれ光軸方向へ独立して移動させるズーミング調整部を含む光学調整系とを備えるとともに、広角側のＦナンバをＦＮｗ，広角端の全系焦点距離をｆｗ〔ｍｍ〕，望遠端の全系焦点距離をｆｔ〔ｍｍ〕，ｄ線における空気換算のバックフォーカスをＢＦ〔ｍｍ〕，としたとき、［条件式１］－［条件式３］を満たすことを特徴とする投射ズームレンズ。
ＦＮｗ＞１．８ … ［条件式１］
２．２＞（ｆｔ／ｆｗ） … ［条件式２］
２．１＞（ｆｗ／ＢＦ）＞１．３ … ［条件式３］
続きを表示（約 340 文字）【請求項２】
前記第５レンズ群は、最も縮小側に、ｄ線の屈折率をｎｄとしたとき、［条件式４］を満たす正レンズを有することを特徴とする請求項１記載の投射ズームレンズ。
ｎｄ＞１．８ … ［条件式４］
【請求項３】

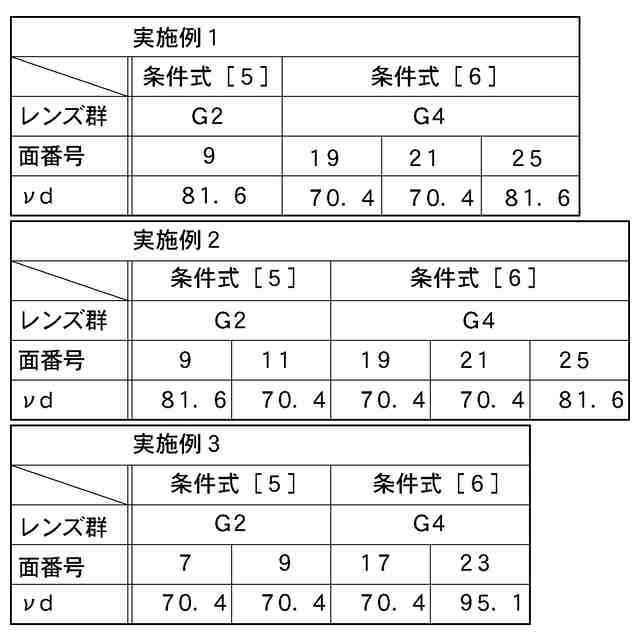

前記第２レンズ群は、ｄ線のアッベ数をνｄとしたとき、［条件式５］を満たす単レンズを少なくとも一枚含むことを特徴とする請求項１記載の投射ズームレンズ。
νｄ＞７０ … ［条件式５］
【請求項４】
前記第４レンズ群は、ｄ線のアッベ数をνｄとしたとき、［条件式６］を満たす正レンズを少なくとも一枚含むことを特徴とする請求項１又は２記載の投射ズームレンズ。
νｄ＞７０ … ［条件式６］

発明の詳細な説明【技術分野】
【０００１】
本発明は、プロジェクタ等の投射光学系を備える光学機器に用いて好適な投射ズームレンズに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、プロジェクタからスクリーン等に画像を投射する投射光学系に備える投射ズームレンズとしては、特許文献１に記載される投射用ズームレンズ及び特許文献２に記載される投射光学系が知られている。
【０００３】
特許文献１の投射用ズームレンズは、高いズーム比、小さいＦナンバを持ち、倍率色収差が小さく押さえられ、高いＭＴＦ特性、解像力特性を備え、表示デバイス側がテレセントリックである投射用ズームレンズの実現を目的としたものであり、具体的には、拡大側から順に、負の第１レンズ群，正の第２レンズ群，第３レンズ群，第４レンズ群，負の第５レンズ群，正または負の第６レンズ群，正の第７レンズ群を配し、第４，第５レンズ群間に開口絞りを配してなり、変倍に際して第２～第６レンズ群が移動し、広角端から望遠端への変倍時に、第１・第２レンズ群間隔、第１・第３レンズ群間隔、第１・第４レンズ群間隔が、何れも減少するように移動が行なわれ、広角端における全系の焦点距離：ｆｗ，第１レンズ群の焦点距離：ｆｌ，第２レンズ群の焦点距離：ｆ２，第３レンズ群の焦点距離：ｆ３，第４レンズ群の焦点距離：ｆ４が、１．３＜｜ｆ｜／ｆｗ＜１．９，０．６＜ｆ２／ｆ３＜３．５，０．４＜ｆ４／ｆ３＜３．７を満足するように構成されたものである。
【０００４】
また、特許文献２の投射光学系は、簡易な構成で、適切な像面湾曲を調整可能な投射光学系の提供を目的としたものであり、具体的には、投射光学系を構成するに際し、光軸上のパワーと最周辺部の子午断面のパワーとが互いに異なる第１レンズと、第１レンズに隣接する第２レンズと、軸外主光線と光軸とが交わる位置に配置された絞りとを有し、第１レンズと第２レンズとの光軸方向における間隔の変化により、投射像の像面湾曲を調整することが可能に構成するとともに、さらに、所定の条件式を満たすように構成されたものである。
【先行技術文献】
【特許文献】
【０００５】
特開２０１３－２００４５４号公報
特開２０１７－１２６０３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、上述した投射用ズームレンズ及び投射光学系をはじめ、従来の投射ズームレンズは、次のような解決すべき課題も存在した。
【０００７】
即ち、この種の投射ズームレンズを装着したプロジェクタの場合、光学画像を遠方のスクリーンに拡大投射するため、使用する投射ズームレンズには、必要な明るさを確保しつつ、必要なズーム比や画角が要求されるとともに、球面収差，コマ収差，非点収差，像面湾曲等の諸収差に対する必要な補正による良好な画質が要求される。また、投射ズームレンズは、プロジェクタ本体の前面から前方に突出した状態で支持されるとともに、複数のレンズ群を有するレンズ光学系及びズーミング調整部等の各種調整部を有する光学調整系を備えるため、投射ズームレンズ全体の小型化，軽量化及び低廉化も要請される。
【０００８】
一方、このような各性能は、一部の性能を高めれば、他の性能が損なわれるなど、相互に影響し合う関係にもあるため、要請される各性能を高めることに加え、各要請項目、特に、高変倍率かつ大口径比を確保しつつ、変倍時に生じる球面収差，コマ収差，非点収差，像面湾曲等の諸収差の抑制を良好にバランスさせ、如何に高性能な投射ズームレンズを得れるかという基本的な課題も存在する。
【０００９】
本発明は、このような背景技術に存在する課題を解決した投射ズームレンズの提供を目的とするものである。
【課題を解決するための手段】
【００１０】

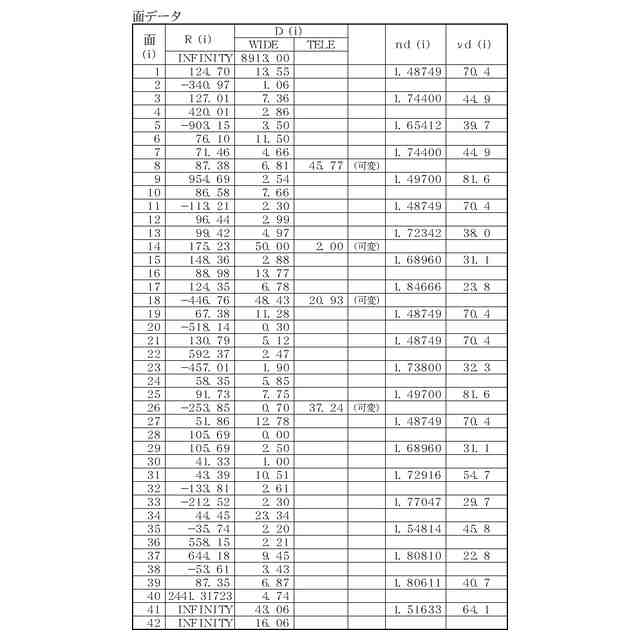

本発明は、上述した課題を解決するため、拡大側Ｅから縮小側Ｓへ順に、第１レンズ群Ｇ１から第５レンズ群Ｇ５までの五つのレンズ群Ｇ１－Ｇ５を配してなる投射ズームレンズ１を構成するに際して、拡大側Ｅから縮小側Ｓへ、正の屈折力を有する第１レンズ群Ｇ１，負の屈折力を有する第２レンズ群Ｇ２，正の屈折力を有する第３レンズ群Ｇ３，正の屈折力を有する第４レンズ群Ｇ４，正の屈折力を有する第５レンズ群Ｇ５，を順次配したレンズ光学系１００と、広角端から望遠端への変倍時に、第１レンズ群Ｇ１と第５レンズ群Ｇ５を不動とし、第２レンズ群Ｇ２を拡大側Ｅから縮小側Ｓへ、第３レンズ群Ｇ３を縮小側Ｓから拡大側Ｅへ、第４レンズ群Ｇ４を縮小側Ｓから拡大側Ｅへ、それぞれ光軸方向Ｄｃへ独立して移動させるズーミング調整部Ｍｃｚを有する光学調整系２００とを備えるとともに、広角側ＥのＦナンバをＦＮｗ，広角端の全系焦点距離をｆｗ〔ｍｍ〕，望遠端の全系焦点距離をｆｔ〔ｍｍ〕，ｄ線における空気換算のバックフォーカスをＢＦ〔ｍｍ〕，としたとき、ＦＮｗ＞１．８…［条件式１］，２．２＞（ｆｔ／ｆｗ）…［条件式２］，２．１＞（ｆｗ／ＢＦ）＞１．３…［条件式３］を満たすように構成したことを特徴とする。
（【００１１】以降は省略されています）
