公開番号2025177257
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083905
出願日2024-05-23
発明の名称融着機、ピッチ変換部材
出願人古河電気工業株式会社
代理人個人
主分類G02B 6/255 20060101AFI20251128BHJP(光学)
要約【課題】回転調心が必要な複数の光ファイバを一括融着することが可能な融着機等を提供する。

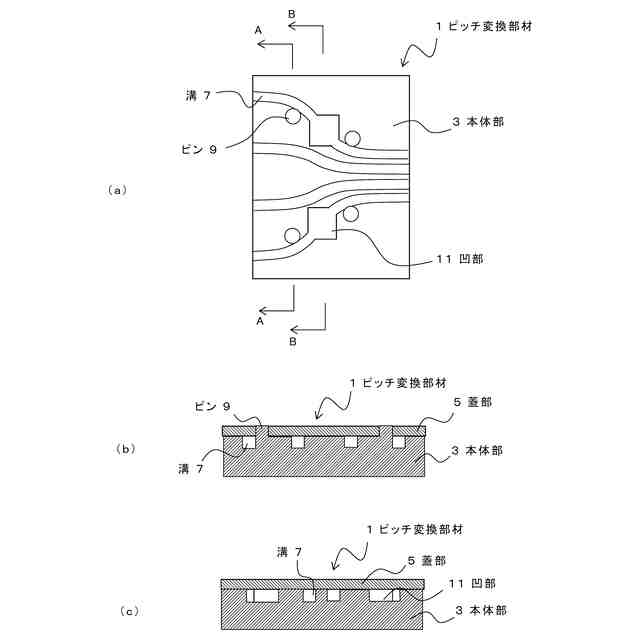

【解決手段】ピッチ変換部材1は、上面に複数の溝7が形成された本体部3と、溝7の上方を塞ぐ蓋部5とを有する。ピッチ変換部材1は、融着機に使用され、後方から前方に対し、複数の溝7のピッチが徐々に狭くなるように変化させることで、溝7に収容される複数の光ファイバのピッチを規制するための部材である。それぞれの溝7は、後方から前方に向けて、なだらかな曲線状に形成される。
【選択図】図1

特許請求の範囲【請求項１】

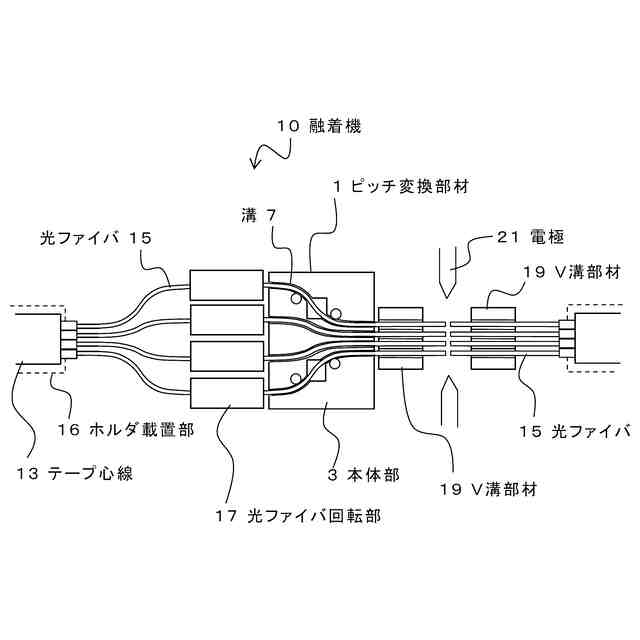

複数の光ファイバ回転部を有する融着機であって、
光ファイバを保持するホルダが配置されるホルダ載置部と、
前記ホルダ載置部の前方において併設される複数の光ファイバ回転部と、
前記光ファイバ回転部の前方において、接続されるそれぞれの光ファイバを所定のピッチで保持するＶ溝部材と、
前記光ファイバ回転部と前記Ｖ溝部材の間において、前記光ファイバ回転部の併設ピッチから、前記Ｖ溝部材のピッチに変換する溝を有するピッチ変換部材と、
を具備し、
前記Ｖ溝部材によって保持可能な光ファイバ径に対して、前記溝の深さ及び幅が大きいことを特徴とする融着機。
続きを表示（約 1,100 文字）【請求項２】
融着対象の対向する一対の光ファイバに対し、一方の光ファイバを保持する側には前記光ファイバ回転部が配置されず、前記ホルダ載置部の前方に前記Ｖ溝部材が配置され、
他方の光ファイバが配置される側に対してのみ、前記光ファイバ回転部と前記ピッチ変換部材が配置されることを特徴とする請求項１記載の融着機。
【請求項３】
前記ピッチ変換部材は、前記溝が形成された本体部と、前記溝の上方を塞ぐ蓋部とを有することを特徴とする請求項１記載の融着機。
【請求項４】

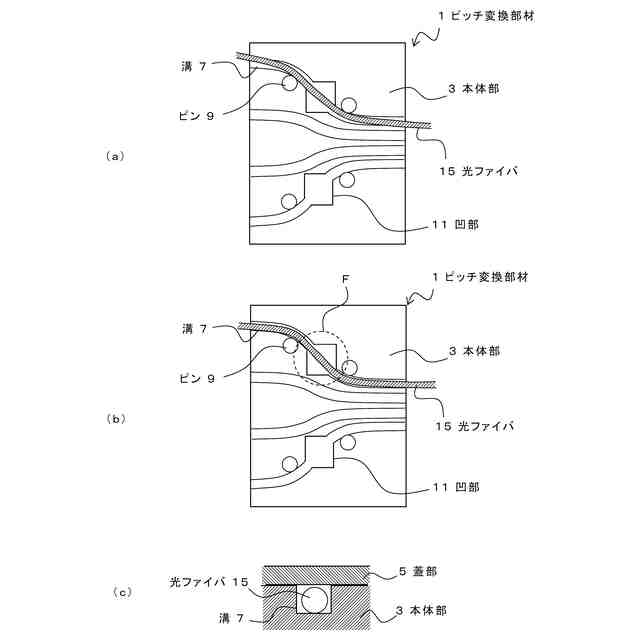

前記溝の曲がり部の内側にはピンが配置され、前記ピンは、光ファイバを前記溝に挿入する際のガイドとして機能することを特徴とする請求項１記載の融着機。
【請求項５】
前記溝の一部を含む所定の範囲において、前記溝の深さと略同一深さの凹部が形成されることを特徴とする請求項１記載の融着機。
【請求項６】

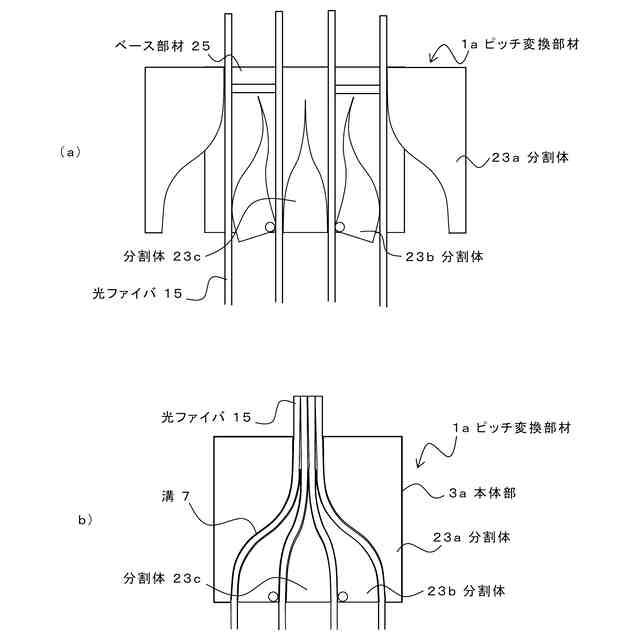

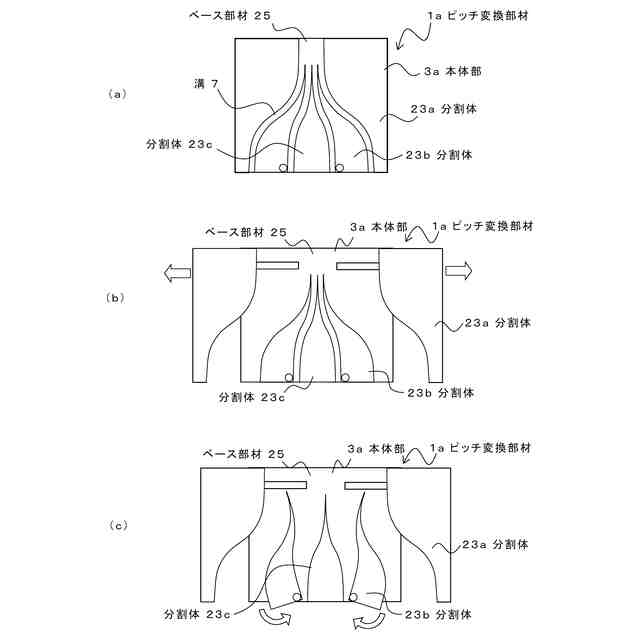

前記ピッチ変換部材は、前記溝で区画された分割体がそれぞれ別体で構成され、少なくとも一部の前記分割体は基準位置から移動可能であり、前記分割体を基準位置から移動させた状態でそれぞれの前記分割体の間に光ファイバを配置可能であり、前記分割体を基準位置に戻すことで、前記分割体同士の間に前記溝を形成可能であることを特徴とする請求項１記載の融着機。
【請求項７】
前記ピッチ変換部材は、前記光ファイバ回転部の前方と後方にそれぞれ配置され、
それぞれの前記ピッチ変換部材に対し、任意の一の光ファイバが配置される前記溝の合計長さが、任意の他の光ファイバが配置される前記溝の合計長さと略同一であることを特徴とする請求項１記載の融着機。
【請求項８】

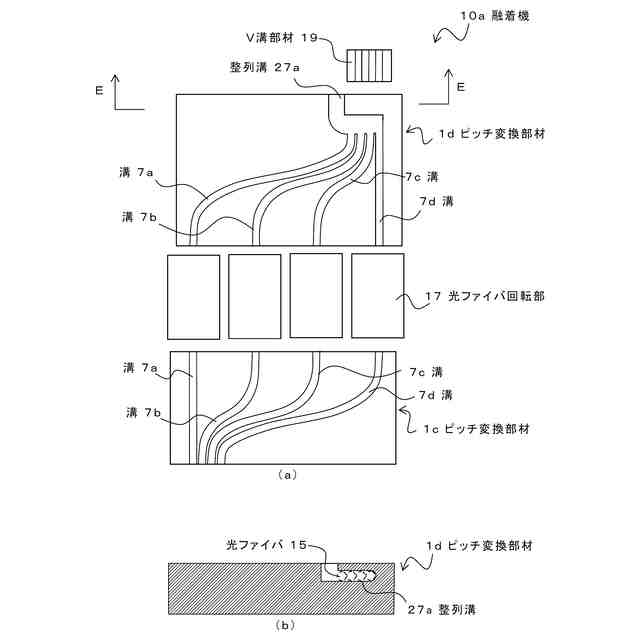

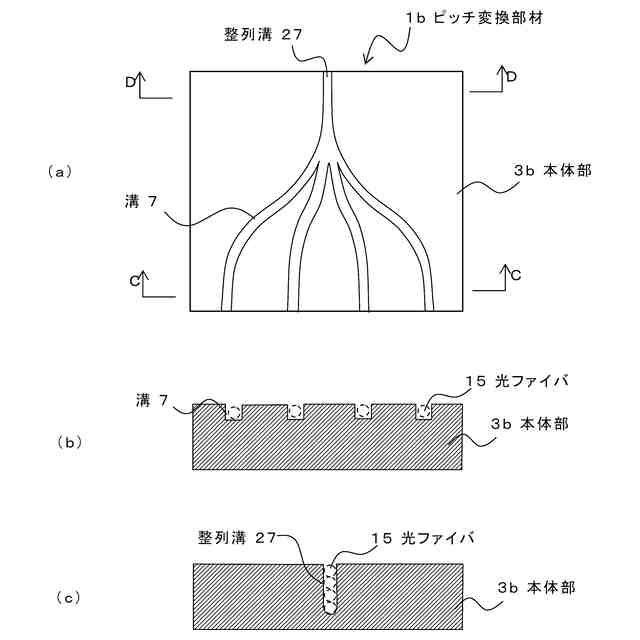

前記ピッチ変換部材の前方において、複数の光ファイバを収容可能な整列溝が形成され、複数の前記溝が、前記整列溝において集約され、
前記整列溝の内部において、複数の光ファイバを整列させることが可能であることを特徴とする請求項１記載の融着機。
【請求項９】
融着機に使用され、複数の光ファイバが収容される溝のピッチが変化する光ファイバのピッチ変換部材であって、
溝が形成された本体部を有し、
前記溝の曲がり部の内側にはピンが配置され、前記ピンは、光ファイバを前記溝に挿入する際のガイドとして機能することを特徴とするピッチ変換部材。
【請求項１０】
前記溝の一部を含む所定の範囲において、前記溝の深さと略同一深さの凹部が形成されることを特徴とする請求項９記載のピッチ変換部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、調心作業性に優れた融着機等に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
光ファイバ同士の接続には、融着機が用いられる。融着機は、一対のホルダに保持された光ファイバ同士を突き合わせて電極間に配置し、アークによって光ファイバ同士の先端を融着して、光ファイバ同士を接続するものである。
【０００３】
光ファイバ同士の融着時には、光ファイバの先端位置を合わせる調心作業が必要である。このため、従来は、光ファイバ同士を対向して配置した状態で、側方（光ファイバの軸方向に対して垂直な方向）から、撮像部によって光ファイバの先端位置を撮像して調心を行っていた。
【０００４】
一方、一般的な単心の光ファイバではなく、いわゆる偏波保持ファイバやマルチコアファイバのように、断面形態に対して周方向の方向性を有する場合、先端位置のみではなく、回転方向の調心も必要である。すなわち、光ファイバ先端位置のいわゆるＸ－Ｙ方向の調心のみではなく、光ファイバの軸方向を中心軸とした周方向の回転調心が必要となる。
【０００５】
このような光ファイバの回転調心を行うためには、例えば、光ファイバを配置するファイバ溝が形成された軸部と、光ファイバの先端を軸部に対向する端部に向けて載置する載置部とを有し、軸部を支持部に支持させて回転部材を光ファイバの軸廻りに回転させることが可能な光ファイバの回転装置が提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００６】
特開２００５－１６４９８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ここで、従来のシングルコアファイバでは、ケーブル敷設工事時間の短縮のために複数の光ファイバをテープ状に連結させた構造のテープ心線が用いられている。この場合、複数の光ファイバを一括融着接続することができることが望ましい。
【０００８】
図８（ａ）は、従来のテープ心線１００同士を融着接続する際の部分概略図である。テープ心線１００を構成する各光ファイバ１０１は、Ｖ溝部材１０３によって所定の間隔で保持され、電極１０５間におけるアーク放電によって、先端を溶融させて融着を行うことができる。
【０００９】
一方、前述したように、マルチコアファイバが普及するにつれて、複数のマルチコアファイバからなるテープ心線が提案されている。この場合にも、同様に複数のマルチコアファイバを一括接続することが望ましい。
【００１０】
図８（ｂ）は、マルチコアファイバなどのような周方向の方向性を有する複数の光ファイバ１０１ａからなるテープ心線１００ａ同士を融着接続する際の部分概略図である。前述したように、マルチコアファイバ同士を接続するためには、複数のコアおよびマーカの位置を接続対象の光ファイバと一致させるために、光ファイバ軸を中心として回転調心する必要がある。
（【００１１】以降は省略されています）
