公開番号2025167157
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071517
出願日2024-04-25
発明の名称コネクタ付き電線
出願人古河電気工業株式会社,古河AS株式会社
代理人個人,個人
主分類H01R 13/655 20060101AFI20251030BHJP(基本的電気素子)
要約【課題】電線による電流密度の偏りによる電磁ノイズの放射の影響を受けることなく、外部の接続対象物と連結固定されるシールドシェルから外部に電磁ノイズを漏洩させることのないコネクタ付き電線を提供する。
【解決手段】電線7と、前記電線7の端部を収容する導電性のシールドシェル5を少なくとも有するコネクタ3と、を備え、前記シールドシェル5は、前記電線7の端部を包囲する側壁をもち、接続対象物10に連結固定される、コネクタ付き電線1であって、前記シールドシェル5は、前記接続対象物10に連結固定されたときの前記接続対象物10と接する前記側壁50の端面51の少なくとも一部に、導電性被膜52を有する、コネクタ付き電線。
【選択図】図1
特許請求の範囲【請求項１】
電線と、
前記電線の端部を収容する導電性のシールドシェルを少なくとも有するコネクタと、
を備え、
前記シールドシェルは、前記電線の端部を包囲する側壁をもち、接続対象物に連結固定される、コネクタ付き電線であって、
前記シールドシェルは、接続対象物に連結固定されたときの前記接続対象物と接する前記側壁の端面の少なくとも一部に、導電性被膜を有する、コネクタ付き電線。
続きを表示（約 470 文字）【請求項２】
前記シールドシェルは、前記接続対象物と接する前記側壁の端面の全体に、前記導電性被膜を備える、請求項１に記載のコネクタ付き電線。
【請求項３】
前記シールドシェルは、収容する前記電線の端部を中心とする幅中心対称に位置する両側側壁の外面から、それぞれ前記両側側壁の端面と同一面上に延在する下面をもつ対をなすフランジ部を有し、前記フランジ部に、締結部材を挿入して連結する貫通孔が形成されている、請求項２に記載のコネクタ付き電線。
【請求項４】
前記シールドシェルは、前記フランジ部に、前記導電性被膜を備える、請求項３に記載のコネクタ付き電線。
【請求項５】
前記シールドシェルがアルミニウム材である、請求項１又は３に記載のコネクタ付き電線。
【請求項６】
前記導電性被膜が錫めっき被膜を有する、請求項５に記載のコネクタ付き電線。
【請求項７】
前記シールドシェルは、錫めっき被膜との間にジンケート処理が施されている、請求項６に記載のコネクタ付き電線。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタ付き電線に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、車両等に装備される電子機器又は制御基板等を接続するのに用いられる電線は、高電圧および高周波の電流を使用することが多くなっている。しかしながら、これら車両等に用いられる電線は、高電圧の電流が流れるために、また、コネクタ内の電線又は接続端子までの距離が異なるために電流密度の偏りが生じ、電磁波のノイズ（電磁ノイズ）を発生することが知られている。この電磁ノイズが、他の電子機器又は制御基板等の信号線に重畳する悪影響を防止するために、電磁ノイズを遮蔽するコネクタ付き電線が求められている。
【０００３】
例えば、特許文献１は、体格を小型化したコネクタ付き電線が開示されている。ここでは、電線の外周面を覆う筒状の部材である編組体を設けている。編組体が、導電性の素線が筒状且つ網目状に編み込まれたものであり、芯線に電流が流れることで発生する電磁ノイズを周囲に配置された電子機器などに影響を及ぼすことを抑制することが記載されている。また、特許文献２は、電磁シールド性能の低下を抑制できるワイヤハーネスが開示されている。ここでは、複数の電線部材が有する複数の第１露出部に接触した状態で、筒状部材に電気的に接続されている第１シールド部材が記載されている。
しかし、特許文献１及び２は、いずれも、電磁ノイズを遮蔽するのに不十分であり、電磁ノイズの影響を無視することは困難である。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－０３８８２３号公報
特開２０２３－１４６２６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明は、シールドシェルの適正化を図ることによって、シールドシェルと接続対象物間の接触抵抗が安定的に小さく、かつ、電線に流れる電流密度の偏りも抑制されるため、シールド特性を格段に向上させることができるコネクタ付き電線を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明は、以下のとおりである。
（１）電線と、前記電線の端部を収容する導電性のシールドシェルを少なくとも有するコネクタと、を備え、前記シールドシェルは、前記電線の端部を包囲する側壁をもち、接続対象物に連結固定される、コネクタ付き電線であって、前記シールドシェルは、前記接続対象物に連結固定されたときの前記接続対象物と接する前記側壁の端面の少なくとも一部に、導電性被膜を有する、コネクタ付き電線。
（２）前記シールドシェルは、前記接続対象物と接する前記側壁の端面の全体に、前記導電性被膜を備える、上記（１）に記載のコネクタ付き電線。
（３）前記シールドシェルは、収容する前記電線の端部を中心とする幅中心対称に位置する両側側壁の外面から、それぞれ前記両側側壁の端面と同一面上に延在する下面をもつ対をなすフランジ部を有し、前記フランジ部に、締結部材を挿入して連結する貫通孔が形成されている、上記（２）に記載のコネクタ付き電線。
（４）前記シールドシェルは、前記フランジ部に、前記導電性被膜を備える、上記（３）に記載のコネクタ付き電線。
（５）前記シールドシェルがアルミニウム材である、上記（１）又は（３）に記載のコネクタ付き電線。
（６）前記導電性被膜が錫めっき被膜を有する、上記（５）に記載のコネクタ付き電線。
（７）前記シールドシェルは、錫めっき被膜との間にジンケート処理が施されている、上記（６）に記載のコネクタ付き電線。
【発明の効果】
【０００７】
本発明によれば、シールドシェルと接続対象物間の接触抵抗が安定的に小さく、かつ、電線に流れる電流密度の偏りも抑制されるため、シールド特性を格段に向上させることができるコネクタ付き電線を提供することができる。
【図面の簡単な説明】
【０００８】
図１は、本発明の一の実施形態であるコネクタ付き電線の構成を示す斜図であって、接続対象物に連結固定する前の分離した状態で示す。
図２（ａ）は、従来例１のシールドシェルを説明する図であり、フランジ部がシールドシェルの正面の側壁の１か所の場合の側面図であり、図２（ｂ）は、従来例２のシールドシェルを説明する図であり、フランジ部がシールドシェルの正面の側壁の１か所でシールドシェルの底面を低くした場合の側面図であり、図２（ｃ）は、従来例３のシールドシェルを説明する図であり、フランジ部がシールドシェルの側面の側壁の１か所の場合の上面図を示している。
図３（ａ）は、従来例１のシールドシェルの締結状態を説明する図であり、フランジ部がシールドシェルの正面の側壁の１か所の場合の締結状態を示す側面図であり、図３（ｂ）は、従来例２のシールドシェルの締結状態を説明する図であり、フランジ部が１か所でシールドシェルの底面を低くした場合の締結状態を示す側面図であり、図３（ｃ）は、従来例３のシールドシェルを説明する図であり、フランジ部がシールドシェルの側面の側壁の１か所の場合の締結状態を説明する正面図である。

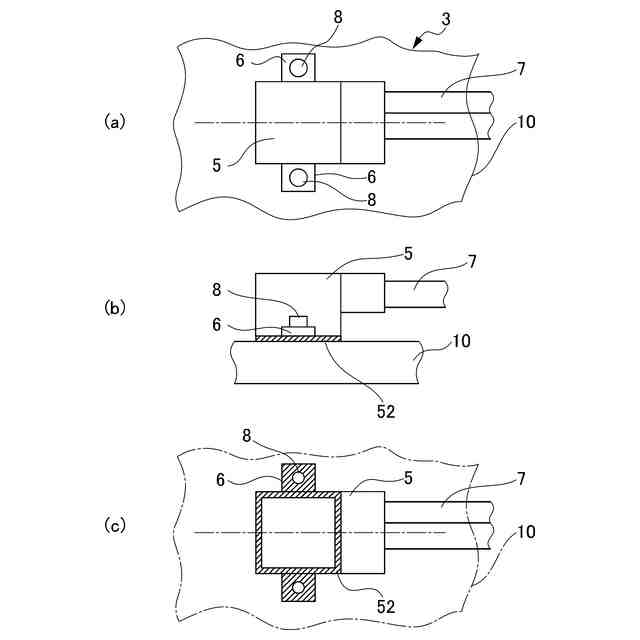

図４は、本発明のシールドシェルの締結状態を説明する図であり、図４（ａ）は上面図であり、図４（ｂ）側面図であり、図４（ｃ）は底面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係るコネクタ付き電線について説明する。なお、以下の説明はこの発明における実施形態の例であって、この特許請求の範囲を限定するものではない。
【００１０】
＜コネクタ付き電線＞

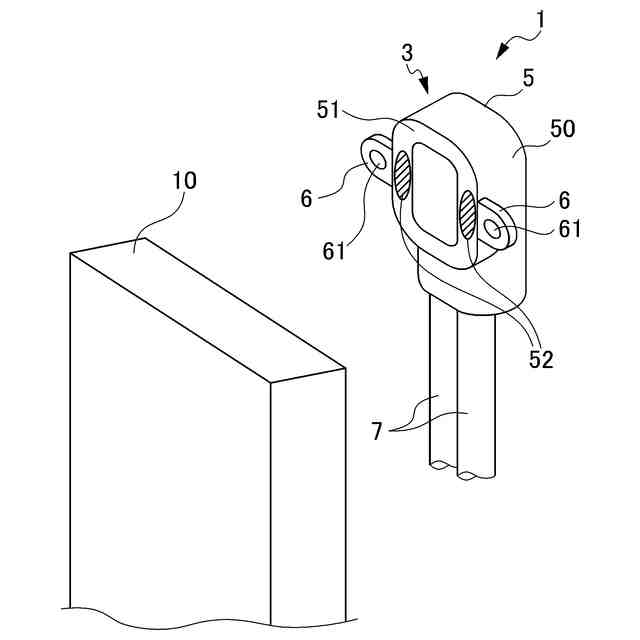

図１は、本発明の一の実施形態であるコネクタ付き電線の構成を示す斜視図であって、接続対象物に連結固定する前の分離した状態で示している。
本発明のコネクタ付き電線１は、電線７と、電線７の端部を収容する導電性のシールドシェル５を少なくとも有するコネクタ３とを備え、シールドシェル５は、電線７の端部を包囲する側壁５０をもち、接続対象物１０に連結固定されるコネクタ付き電線１であって、シールドシェル５は、接続対象物１０に連結固定されたときの接続対象物１０と接する側壁５０の端面５１の少なくとも一部に、好ましくは端面５１の全体に、さらに、好ましくはフランジ部６の底面に導電性被膜５２を有する。シールドシェル５とフランジ部６の端面は段差のない同じ平面状になることが好ましいことから、導電性被膜５２も同時に設けることが好ましい。
（【００１１】以降は省略されています）
