公開番号2025177005
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083465
出願日2024-05-22
発明の名称分岐部保護具及び分岐部保護具付きワイヤーハーネス
出願人古河電気工業株式会社,古河AS株式会社
代理人個人,個人,個人,個人,個人
主分類H02G 3/04 20060101AFI20251128BHJP(電力の発電,変換,配電)
要約【課題】分岐部における幹線と枝線の様々な外径に対応しつつ、分岐部を確実に保護できる分岐部保護具及び当該分岐部保護具が装着された分岐部保護具付きワイヤーハーネスを提供することを目的とする。

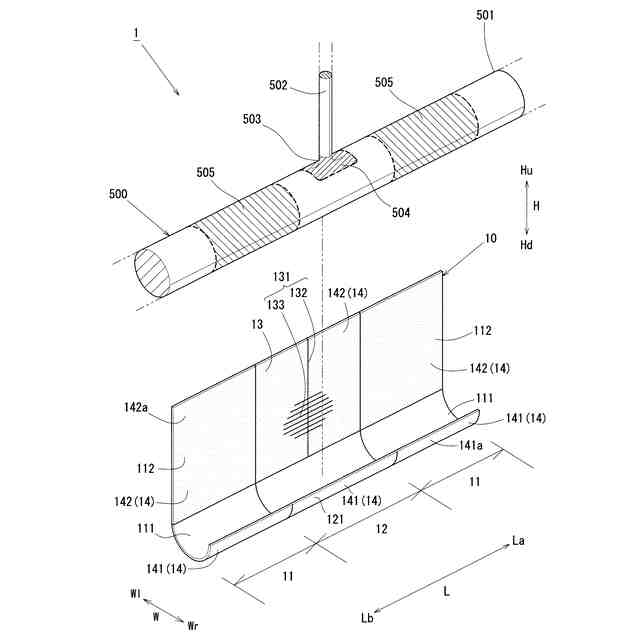

【解決手段】分岐部保護具10は、ワイヤーハーネス500における幹線501から枝線502が分岐する分岐部503を保護するものであって、幹線501における分岐部503の長手方向Lの両側において、幹線501に巻き回す巻回部11と、幹線501の外径に応じた巻回部11の巻き回し状態を固定する面ファスナ14と、幹線501の外周の一部に沿うとともに、長手方向Lにおいて所定間隔を隔てて配置された巻回部11同士を掛渡して連結する枝線保護部12と、巻回部11同士の間において、幹線501から枝線502が分岐する分岐箇所504を覆う覆い部13とが設けられている。

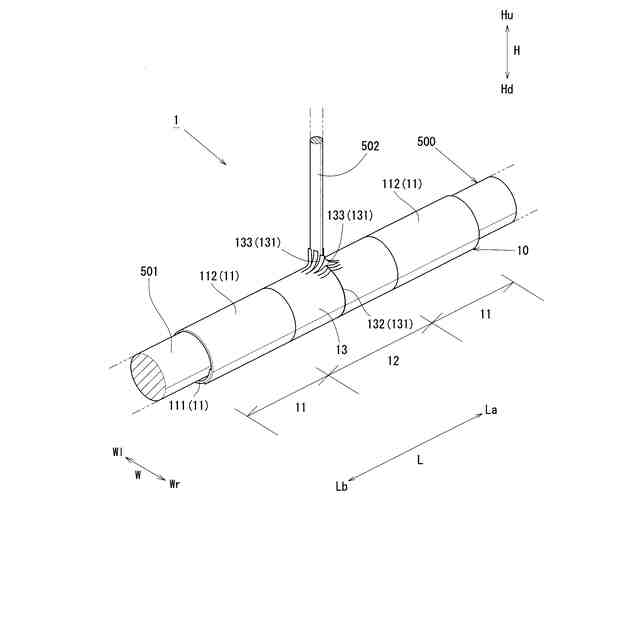

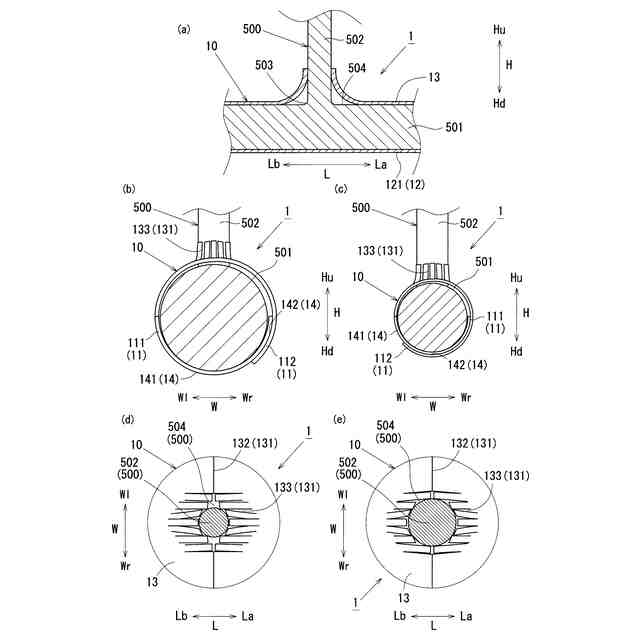

【選択図】図2

特許請求の範囲【請求項１】
所定方向に延出された幹線と、前記幹線から分岐する枝線とを有するワイヤーハーネスにおける前記幹線から前記枝線が分岐する分岐部を保護する分岐部保護具であって、
前記幹線における前記分岐部の前記所定方向の両側において、前記幹線に巻き回す巻回部と、
前記幹線の外径に応じた前記巻回部の巻き回し状態を固定する固定部と、
前記幹線の外周の少なくとも一部に沿うとともに、前記所定方向において所定間隔を隔てて配置された前記巻回部同士を掛渡して連結する連結部と、
前記巻回部同士の間において、前記幹線から前記枝線が分岐する分岐箇所の少なくとも一部を覆う覆い部とが設けられた
分岐部保護具。
続きを表示（約 1,000 文字）【請求項２】
前記覆い部は、前記分岐箇所から分岐する前記枝線に追従して変形可能な可撓性を有する
請求項１に記載の分岐部保護具。
【請求項３】
前記覆い部に、前記枝線に追従して変形した状態を固定する覆い部側固定部が備えられた
請求項１に記載の分岐部保護具。
【請求項４】
前記覆い部の前記枝線に追従する変形を補助する変形補助手段が、前記覆い部に備えられた
請求項１に記載の分岐部保護具。
【請求項５】
前記枝線に巻き回す枝線巻回部が備えられ、
前記枝線巻回部は、前記巻回部と前記連結部との少なくとも一方から延出され、
前記枝線の外径に応じた前記枝線巻回部の巻き回し状態を固定する枝線巻回部側固定部が備えられた
請求項１に記載の分岐部保護具。
【請求項６】
前記枝線巻回部の前記枝線に追従する変形を補助する枝線巻回部変形補助手段が前記枝線巻回部に設けられた
請求項５に記載の分岐部保護具。
【請求項７】
前記巻回部、前記覆い部及び前記枝線巻回部のうち、少なくともいずれかが伸縮性素材で形成された
請求項５に記載の分岐部保護具。
【請求項８】
前記巻回部は、
前記幹線の周方向の一部に巻き付ける巻回本体部と、前記巻回本体部の周方向の他方の巻き付け端と重合可能に一方の巻き付け端から延出する延出片部とが備えられ、
前記固定部は、前記一方の巻き付け端に設けられた一方側係合部と、
前記延出片部における、前記他方の巻き付け端との重合箇所に設けられた他方側係合部とが備えられた
請求項１に記載の分岐部保護具。
【請求項９】
前記巻回部は、前記幹線の全周に巻き付けた状態において、一方の巻き付け端と他方の巻き付け端とが径方向に重複する長さを有し、
前記固定部は、前記幹線の全周に巻き付けた前記巻回部の前記一方の巻き付け端に設けられた一方側係合部と、前記一方側係合部と係合可能に前記他方の巻き付け端に設けられた他方側係合部とが備えられた
請求項１に記載の分岐部保護具。
【請求項１０】
前記覆い部は、前記幹線の前記分岐箇所に近接可能に前記巻回部に対して移動可能な可動覆い部である
請求項１に記載の分岐部保護具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、例えば、ワイヤーハーネスにおける幹線から枝線が分岐する分岐部を保護する分岐部保護具及び当該分岐部保護具が装着された分岐部保護具付きワイヤーハーネスに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
自動車をはじめとする車両には、搭載される電装品類同士を電気的に接続するための被覆電線などを束ねたワイヤーハーネスが搭載されている。このようなワイヤーハーネスは、搭載される他部品などとの干渉を防止する目的で、外装部材で外装することによって保護される。
【０００３】
ところで、上記ワイヤーハーネスは、車両の様々な箇所に向けて複雑な配索経路で配索されるため、主となる幹線から枝線が分岐する分岐部が設けられることがある。このような分岐部は、例えば特許文献１に開示されているような保護具を用いて保護される。
【０００４】
上記特許文献１に開示の保護具は、幹線に対して巻き回して密着させる所定形状のシート状に形成されている。具体的には、特許文献１に開示の保護具は、幹線に対して巻き回す本体部と、該本体部から互いに反対方向に突出する２つの延出片とで構成されている。そして、分岐部における幹線側に上記本体部を巻き回して装着し、上記延出片を、幹線の延設方向における枝線の両側にそれぞれ巻き回して装着することで、延出片同士が枝線を延設方向に挟むように配置されるため、分岐部を１枚のシート状の保護具で保護できるというものである。
【０００５】
ところで、昨今においては、車両に搭載される電装品類の増加などに伴い、上記分岐部における幹線及び枝線の外径も多様化している。このような場合において、上記特許文献１に開示の保護具では、例えば枝線の外径が大きな場合には延出片と枝線との間に隙間が生じたりするなど、多様化する幹線及び枝線の外径に対応できず、適切に分岐部を保護できないおそれがあった。
【先行技術文献】
【特許文献】
【０００６】
特開２０１７－０１１８１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
この発明は、分岐部における幹線と枝線の様々な外径に対応しつつ、分岐部を確実に保護できる分岐部保護具及び当該分岐部保護具が装着された分岐部保護具付きワイヤーハーネスを提供することを目的とする。
【課題を解決するための手段】
【０００８】
この発明は、所定方向に延出された幹線と、前記幹線から分岐する枝線とを有するワイヤーハーネスにおける前記幹線から前記枝線が分岐する分岐部を保護する分岐部保護具であって、前記幹線における前記分岐部の前記所定方向の両側において、前記幹線に巻き回す巻回部と、前記幹線の外径に応じた前記巻回部の巻き回し状態を固定する固定部と、前記幹線の外周の少なくとも一部に沿うとともに、前記所定方向において所定間隔を隔てて配置された前記巻回部同士を掛渡して連結する連結部と、前記巻回部同士の間において、前記幹線から前記枝線が分岐する分岐箇所の少なくとも一部を覆う覆い部とが設けられたことを特徴とする。
【０００９】
上記所定方向は、上記幹線が延設される延設方向であり、換言すると幹線の長手方向となる。
上記ワイヤーハーネスは、被覆電線や被覆電線の束の他、光ファイバーケーブルなどの通信用ケーブルや通信用ケーブルの束、被覆電線と通信用ケーブルの束などを含む。
【００１０】
上記固定部は、例えば、巻回部の主面に設けられた面ファスナや、巻回部に設けられた結束バンドであってもよい。さらには、巻回部の主面に設けられ、互いに嵌合できる凹部と凸部とで構成されたいわゆるスナップボタンなどであってもよい。なお、上記凹部及び凸部については、数に特に限定はなく、例えば凹部が複数設けられ、凸部が１つのみ設けられていてもよいし、凸部が複数設けられ、凹部が１つのみ設けられていてもよい。さらには、凹部及び凸部の双方が複数設けられていてもよい。
（【００１１】以降は省略されています）
