公開番号2025175494
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081635
出願日2024-05-20
発明の名称結束具及びこれを利用する電線束並びにワイヤハーネス
出願人古河AS株式会社,古河電気工業株式会社
代理人個人,個人,個人
主分類H02G 3/04 20060101AFI20251126BHJP(電力の発電,変換,配電)
要約【課題】第一の金属材料製の心線を有する第一の電線と、第二の金属材料製の心線を有する第二の電線とが束ねられた電線束から第一の金属材料と第二の金属材料とを容易に分別できる手段を提供する。

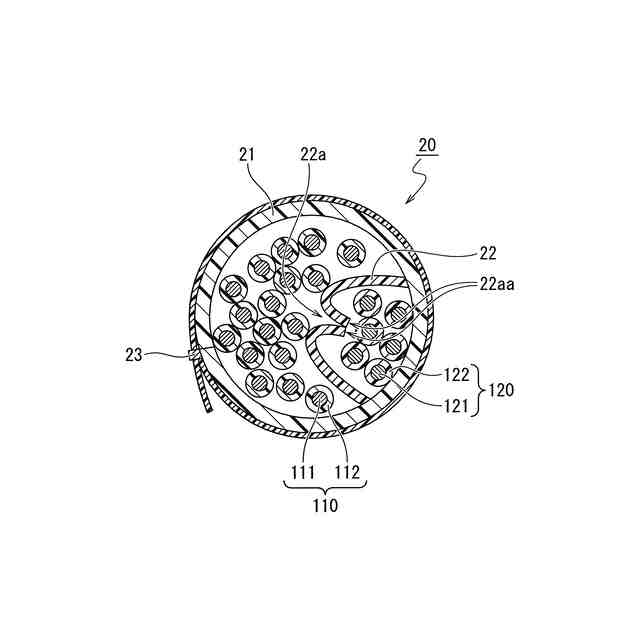

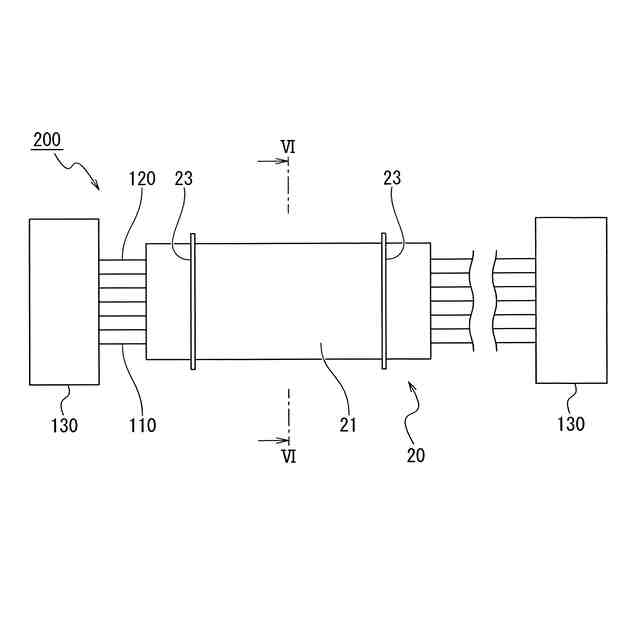

【解決手段】銅製の心線111を有する銅電線110と、アルミニウム製の心線121を有するアルミニウム電線120とを束ねる結束具20であって、銅電線110及びアルミニウム電線120を束ねるように包囲する巻装シート21と、巻装シート21の内面に設けられて銅電線110とアルミニウム電線120との間を仕切るように当該間に介在し、アルミニウム電線120を包囲するように拘束すると共に、アルミニウム電線120を装入可能とする切れ込み22aを形成された留め部材22と、巻装シート21を固定保持する結束バンド23と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
第一の金属材料製の心線を有する第一の電線と、第二の金属材料製の心線を有する第二の電線とを束ねる結束具であって、
前記第一の電線及び前記第二の電線を束ねるように包囲する巻装シートと、
前記第一の電線及び前記第二の電線を包囲する前記巻装シートの内面に設けられて前記第一の電線と前記第二の電線との間を仕切るように当該間に介在する仕切部材と、
前記第一の電線及び前記第二の電線を束ねる前記巻装シートを固定保持する固定保持手段と、
を備えていることを特徴とする結束具。
続きを表示（約 790 文字）【請求項２】
前記固定保持手段は、
前記巻装シートの、包囲した前記第一の電線及び前記第二の電線の径方向に位置する一方端側に形成され、当該一方端の縁に沿って長手方向を向けたスリットと、
前記巻装シートの、包囲した前記第一の電線及び前記第二の電線の径方向に位置する他方端側に形成され、前記スリットに保持されるように差し込み可能なフラップと、
を備えていることを特徴とする請求項１に記載の結束具。
【請求項３】
前記固定保持手段は、結束バンド又は面ファスナである
ことを特徴とする請求項１に記載の結束具。
【請求項４】
前記仕切部材は、
前記第一の電線又は前記第二の電線を包囲するように拘束すると共に、前記第一の電線又は前記第二の電線を装入可能とする切れ込みを形成された留め部材である
ことを特徴とする請求項１に記載の結束具。
【請求項５】
前記第一の電線は、前記第一の金属材料が銅又は銅合金である銅電線であり、
前記第二の電線は、前記第二の金属材料がアルミニウム又はアルミニウム合金であるアルミニウム電線である
ことを特徴とする請求項１に記載の結束具。
【請求項６】
前記第一の電線と、
前記第二の電線と、
前記第一の電線と前記第二の電線とを束ねる請求項１から５のいずれか一項に記載の結束具と、
を備えていることを特徴とする電線束。
【請求項７】
前記第一の電線と、
前記第二の電線と、
前記第一の電線及び前記第二の電線の端部に接続されたコネクタと、
前記第一の電線と前記第二の電線とを束ねる請求項１から５のいずれか一項に記載の結束具と、
を備えていることを特徴とするワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、結束具及びこれを利用する電線束並びにワイヤハーネスに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
廃棄処分される自動車は、部品毎に解体されて材料別に分けられて再利用されている。例えば、ワイヤハーネスは、車両から取り外された後、端部のコネクタ等が取り除かれ、電線束がシュレッダで破砕されることにより、心線部分の銅金属と、絶縁層部分の樹脂とに容易に分別できることが下記特許文献１にて提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－３１３１６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、銅製の心線の電線と共に、アルミニウム製の心線の電線も併せて束ねたワイヤハーネスが利用されている。このようなワイヤハーネスにおいては、電線束をシュレッダで破砕すると、銅金属とアルミニウム金属とが混在してしまい、分別に多大な労力を要してしまっていた。
【０００５】
このような問題は、銅製の心線の電線とアルミニウム製の心線の電線とを束ねたワイヤハーネスに限らず、第一の金属材料製の心線を有する第一の電線と、第二の金属材料製の心線を有する第二の電線とが束ねられた電線束であれば、上述した場合と同様にして生じ得ることである。
【０００６】
このようなことから、本発明は、第一の金属材料製の心線を有する第一の電線と、第二の金属材料製の心線を有する第二の電線とが束ねられた電線束から第一の金属材料と第二の金属材料とを容易に分別できる手段を提供することを目的とする。
【課題を解決するための手段】
【０００７】

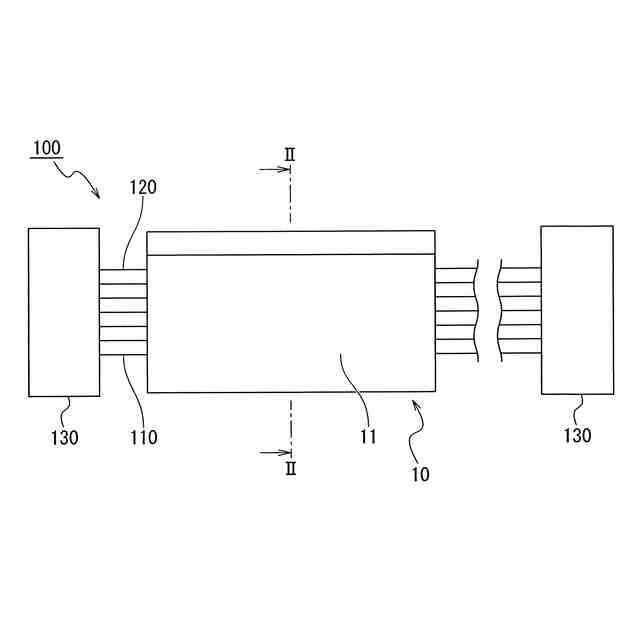

前述した課題を解決するための、本発明は、第一の金属材料製の心線を有する第一の電線と、第二の金属材料製の心線を有する第二の電線とを束ねる結束具であって、前記第一の電線及び前記第二の電線を束ねるように包囲する巻装シートと、前記第一の電線及び前記第二の電線を包囲する前記巻装シートの内面に設けられて前記第一の電線と前記第二の電線との間を仕切るように当該間に介在する仕切部材と、前記第一の電線及び前記第二の電線を束ねる前記巻装シートを固定保持する固定保持手段と、を備えていることを特徴とする結束具である。
【０００８】
また、本発明は、上述した結束具において、前記固定保持手段が、前記巻装シートの、包囲した前記第一の電線及び前記第二の電線の径方向に位置する一方端側に形成され、当該一方端の縁に沿って長手方向を向けたスリットと、前記巻装シートの、包囲した前記第一の電線及び前記第二の電線の径方向に位置する他方端側に形成され、前記スリットに保持されるように差し込み可能なフラップと、を備えていると、好ましい。
【０００９】
また、本発明は、上述した結束具において、前記固定保持手段が、結束バンド又は面ファスナであると、好ましい。
【００１０】
また、本発明は、上述した結束具において、前記仕切部材が、前記第一の電線又は前記第二の電線を包囲するように拘束すると共に、前記第一の電線又は前記第二の電線を装入可能とする切れ込みを形成された留め部材であると、好ましい。
（【００１１】以降は省略されています）
