公開番号2025154034
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056810
出願日2024-03-29
発明の名称ワイヤハーネス用コネクタ
出願人古河電気工業株式会社,古河AS株式会社
代理人個人
主分類H01R 12/77 20110101AFI20251002BHJP(基本的電気素子)
要約【課題】ワイヤハーネスが有する丸電線群及びフラットケーブルを同時に相手側へ接続可能なコネクタを実現する。

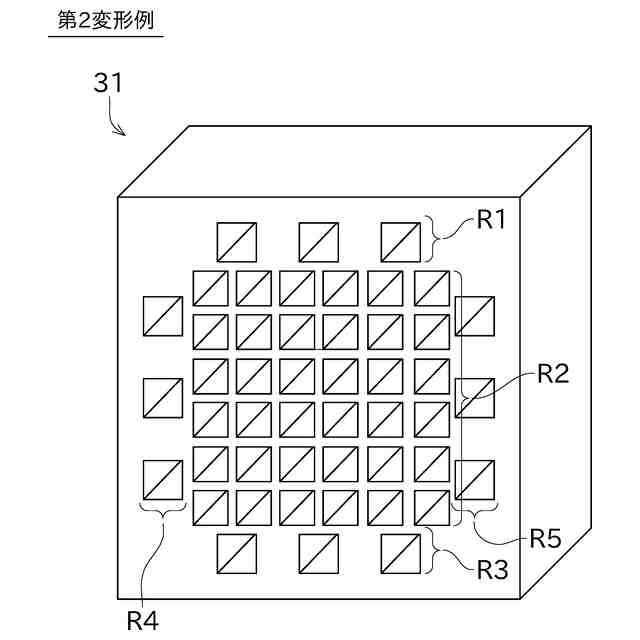

【解決手段】ワイヤハーネス用コネクタ30は、フラットケーブル3と、丸電線7と、を有するワイヤハーネスの端部に配置される。ワイヤハーネス用コネクタ30は、コネクタハウジング31と、フラットケーブル用コネクタ端子14と、丸電線用コネクタ端子18と、を備える。コネクタハウジング31において、端子室32の列として、第1列R1、第2列R2及び第3列R3が互いに平行に配置される。第1列R1の端子室32には、フラットケーブル用コネクタ端子14が挿入される。第2列R2の端子室32には、丸電線用コネクタ端子18が挿入される。第3列R3の端子室32には、フラットケーブル用コネクタ端子14が挿入される。第1列R1と第3列R3の間に、第2列R2が配置される。
【選択図】図2
特許請求の範囲【請求項１】
フラットケーブルと、丸電線と、を有するワイヤハーネスの端部に配置されるワイヤハーネス用コネクタであって、
コネクタハウジングと、
前記フラットケーブルの導体が接続されるフラットケーブル用コネクタ端子と、
前記丸電線の導体が接続される丸電線用コネクタ端子と、
を備え、
前記コネクタハウジングにおいて、
前記フラットケーブル用コネクタ端子が挿入される端子室の列である第１列と、
前記丸電線用コネクタ端子が挿入される端子室の列である第２列と、
前記フラットケーブル用コネクタ端子が挿入される端子室の列である第３列と、
が互いに平行に配置され、
前記第１列と、前記第３列と、の間に、前記第２列が配置されることを特徴とするワイヤハーネス用コネクタ。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載のワイヤハーネス用コネクタであって、
前記コネクタハウジングは、互いに分離可能な第１部分と、第２部分と、第３部分と、
を有し、
前記第１列の端子室は、前記第１部分と、前記第２部分と、の間の第１境界に配置され、
前記第２列の端子室は、前記第２部分に配置され、
前記第３列の端子室は、前記第２部分と、前記第３部分と、の間の第２境界に配置されることを特徴とするワイヤハーネス用コネクタ。
【請求項３】
請求項１に記載のワイヤハーネス用コネクタであって、
前記コネクタハウジングは、互いに分離可能な第１部分と、第２部分と、第３部分と、を有し、
前記第１列の端子室は、前記第１部分に配置され、
前記第２列の端子室は、前記第２部分に配置され、
前記第３列の端子室は、前記第３部分に配置されることを特徴とするワイヤハーネス用コネクタ。
【請求項４】
請求項２又は３に記載のワイヤハーネス用コネクタであって、
前記第１部分及び前記第３部分の少なくとも一方を前記第２部分に固定する固定部を備えることを特徴とするワイヤハーネス用コネクタ。
【請求項５】
請求項１に記載のワイヤハーネス用コネクタであって、

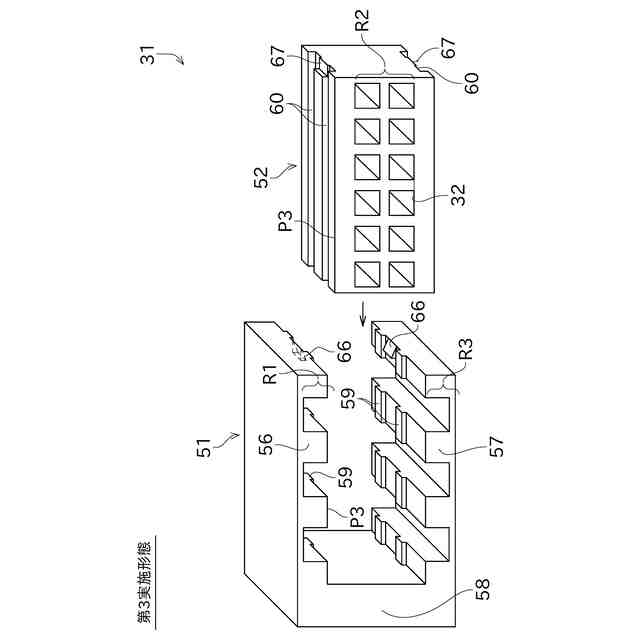

前記コネクタハウジングは、フラットケーブル用ハウジングと、丸電線用ハウジングと、を備え、
前記フラットケーブル用ハウジングと、前記丸電線用ハウジングと、は互いに分離可能であり、
前記フラットケーブル用ハウジングは、
前記第１列の端子室が配置されるフラットケーブル用第１部分と、
前記第３列の端子室が配置されるフラットケーブル用第２部分と、
前記フラットケーブル用第１部分と、前記フラットケーブル用第２部分と、を連結する連結部分と、
を有し、
前記丸電線用ハウジングは、前記フラットケーブル用第１部分と、前記フラットケーブル用第２部分と、の間に配置され、
前記丸電線用ハウジングに、前記第２列の端子室が配置されることを特徴とするワイヤハーネス用コネクタ。
【請求項６】
請求項５に記載のワイヤハーネス用コネクタであって、
前記フラットケーブル用ハウジングを前記丸電線用ハウジングに固定する固定部を備えることを特徴とするワイヤハーネス用コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤハーネス用コネクタに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、回転体に巻かれるフラットケーブルを備えるステアリング用電気的接続装置が知られている。この構成は、例えば特許文献１に開示されている。
【０００３】
特許文献１における電気的接続装置においては、回転体に巻かれるフラットケーブルの信号を外部に伝達するために、フラットケーブルの各導体部と電線の芯線部とが超音波溶接により接続されている。特許文献１は、この部分を接続コネクタと称している。この接続コネクタから引き出される電線の他端が、端子等で加締められ、コネクタに接続される。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－３１２５６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１の接続コネクタは、丸電線群とフラットケーブルの間の中継コネクタに過ぎず、丸電線群と、フラットケーブルと、の両方からなるワイヤハーネスを相手に接続するものではない。従って、接続構造の小型化に限界があり、この点で改善の余地があった。
【０００６】
本発明は以上の事情に鑑みてされたものであり、その目的は、ワイヤハーネスが有する丸電線群及びフラットケーブルを同時に相手側へ接続可能なコネクタを実現することにある。
【発明の概要】
課題を解決するための手段及び効果
【０００７】
本発明の解決しようとする課題は以上の如くであり、次にこの課題を解決するための手段とその効果を説明する。
【０００８】
本発明の観点によれば、以下の構成のワイヤハーネス用コネクタが提供される。即ち、このワイヤハーネス用コネクタは、フラットケーブルと、丸電線と、を有するワイヤハーネスの端部に配置される。前記ワイヤハーネス用コネクタは、コネクタハウジングと、フラットケーブル用コネクタ端子と、丸電線用コネクタ端子と、を備える。前記フラットケーブル用コネクタ端子には、前記フラットケーブルの導体が接続される。前記丸電線用コネクタ端子には、前記丸電線の導体が接続される。コネクタハウジングにおいて、端子室が並べられる列である第１列と、第２列と、第３列と、が互いに平行に配置される。前記第１列は、前記フラットケーブル用コネクタ端子が挿入される端子室の列である。前記第２列は、前記丸電線用コネクタ端子が挿入される端子室の列である。前記第３列は、前記フラットケーブル用コネクタ端子が挿入される端子室の列である。前記第１列と、前記第３列と、の間に、前記第２列が配置される。
【０００９】
これにより、対をなして配置されるフラットケーブルと、フラットーブルの間に配置される丸電線群と、で構成されたワイヤハーネスにおいて、フラットケーブルと丸電線群とを同時に相手側へ接続可能なコネクタを実現することができる。
【００１０】

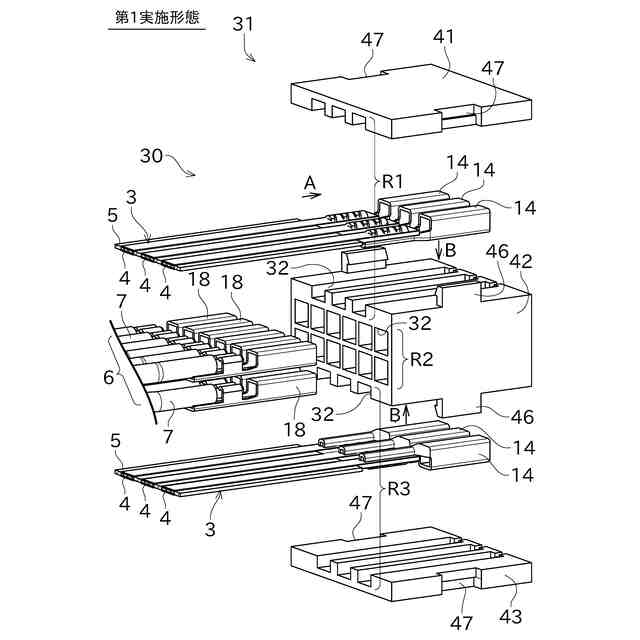

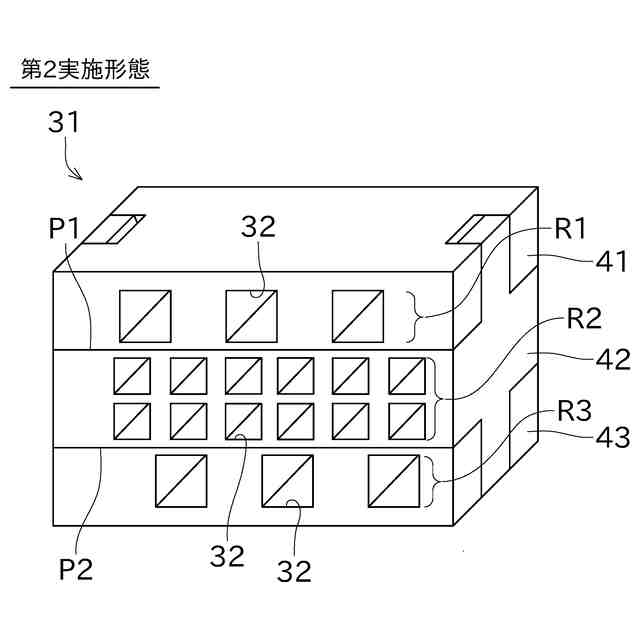

前記のワイヤハーネス用コネクタにおいては、以下の構成とすることが好ましい。即ち、前記コネクタハウジングは、互いに分離可能な第１部分と、第２部分と、第３部分と、を有する。前記第１列の端子室は、前記第１部分と、前記第２部分と、の間の第１境界に配置される。前記第２列の端子室は、前記第２部分に配置される。前記第３列の端子室は、前記第２部分と、前記第３部分と、の間の第２境界に配置される。
（【００１１】以降は省略されています）
