公開番号2025153861
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056539
出願日2024-03-29
発明の名称フラットケーブル組立体
出願人古河電気工業株式会社,古河AS株式会社
代理人個人,個人,個人
主分類H01B 11/00 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】フラットケーブルを有する通信線におけるノイズを除去する。
【解決手段】フラットケーブル組立体は、フラットケーブルと少なくとも1つのノイズフィルタとを備える。フラットケーブルは、差動伝送の平衡通信線路を構成し、長さ方向に延びる第1通信線および第2通信線を含む。少なくとも1つのノイズフィルタは、第1通信線と第2通信線とのうちの少なくとも1本の通信線で発生する反射波の周波数帯域の信号成分を減衰させるように構成される。
【選択図】図3
特許請求の範囲【請求項１】
差動伝送の平衡通信線路を構成し、長さ方向に延びる第１通信線および第２通信線を含むフラットケーブルと、
前記第１通信線と前記第２通信線とのうちの少なくとも１本の通信線で発生する反射波の周波数帯域の信号成分を減衰させるように構成される少なくとも１つのノイズフィルタと、
を備えるフラットケーブル組立体。
続きを表示（約 1,000 文字）【請求項２】
前記少なくとも１つのノイズフィルタは、前記少なくとも１本の通信線を取り囲むフェライトコアを含む、
請求項１に記載のフラットケーブル組立体。
【請求項３】
前記少なくとも１つのノイズフィルタは、前記少なくとも１本の通信線に電気的に接続されるフィルタ回路を含む、
請求項１に記載のフラットケーブル組立体。
【請求項４】
前記フィルタ回路は、少なくとも１つの受動素子で構成される、
請求項３に記載のフラットケーブル組立体。
【請求項５】
前記フィルタ回路は、前記フラットケーブルに設けられる、
請求項４に記載のフラットケーブル組立体。
【請求項６】
前記フラットケーブルは、基準電位に保たれる少なくとも１本のグランド線を含み、
前記フィルタ回路は、前記少なくとも１本の通信線と前記少なくとも１本のグランド線とにそれぞれ電気的に接続される少なくとも１つのキャパシタを含む、
請求項５に記載のフラットケーブル組立体。
【請求項７】
前記フィルタ回路は、前記少なくとも１本の通信線に対しそれぞれ直列に電気的に接続される少なくとも１つの抵抗をさらに含む、
請求項６に記載のフラットケーブル組立体。
【請求項８】
前記フィルタ回路は、前記少なくとも１本の通信線に対しそれぞれ直列に電気的に接続される少なくとも１つのコイルをさらに含む、
請求項６に記載のフラットケーブル組立体。
【請求項９】
前記フラットケーブルは、基準電位に保たれる少なくとも１本のグランド線を含み、
前記フィルタ回路は、
前記少なくとも１本の通信線と前記少なくとも１本のグランド線とにそれぞれ電気的に接続される少なくとも１つの抵抗と、
前記少なくとも１本の通信線と前記少なくとも１つの抵抗とにそれぞれ電気的に接続される少なくとも１つのコイルと、
を含む、
請求項５に記載のフラットケーブル組立体。
【請求項１０】
前記フィルタ回路は、前記少なくとも１本の通信線に対しそれぞれ直列に電気的に接続される少なくとも１つのＲＬ並列回路をさらに含む、
請求項５に記載のフラットケーブル組立体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願に開示される技術は、フラットケーブル組立体に関する。
続きを表示（約 4,000 文字）【背景技術】
【０００２】
車載される分岐コネクタにおいてＣＡＮ（Controller Area Network)通信におけるノイズ除去を行うフィルタ回路を搭載する技術が知られている（例えば、特許文献１～３参照）。また、通信ノードや通信線にフェライトコアを載置することによってＣＡＮ（Controller Area Network)通信におけるノイズ除去を行う技術も知られている（例えば、特許文献４参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－４１２８７号公報
特開２００８－４１２７４号公報
特開２００７－２０１６９７号公報
特表平７－５００４６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１～４は、フラットケーブルを有する通信線においてＣＡＮ通信を行う上での問題点を開示していない。
【０００５】
そこで、本願に開示される技術の課題は、フラットケーブルを有する通信線において有効に通信するための技術を提供することにある。
【課題を解決するための手段】
【０００６】
本願の第１の特徴に係るフラットケーブル組立体は、差動伝送の平衡通信線路を構成し、長さ方向に延びる第１通信線および第２通信線を含むフラットケーブルと、第１通信線と第２通信線とのうちの少なくとも１本の通信線で発生する反射波の周波数帯域の信号成分を減衰させるように構成される少なくとも１つのノイズフィルタと、を備える。
【発明の効果】
【０００７】
車載されるフラットケーブルは、多様な導体構成をとる。特に、フラットケーブルは、ヒーター線の接続に用いられる幅広導体が含まれる場合がある。このとき、キャパシタンスが大きくなる傾向があり、特性インピーダンスが小さくなる。このため、フラットケーブルを含むフラットケーブル組立体の特性インピーダンスを、当該組立体に接続される伝送ケーブルが有するＣＡＮ通信の通信規格に準拠した特性インピーダンスとマッチングさせることが困難である。したがって、当該組立体と当該伝送ケーブルとの間において信号の反射によるノイズが生じることとなる。しかし、本願に開示される技術によって、フラットケーブルを介して通信を行う際に生じるノイズを効果的に除去することができる。
【図面の簡単な説明】
【０００８】

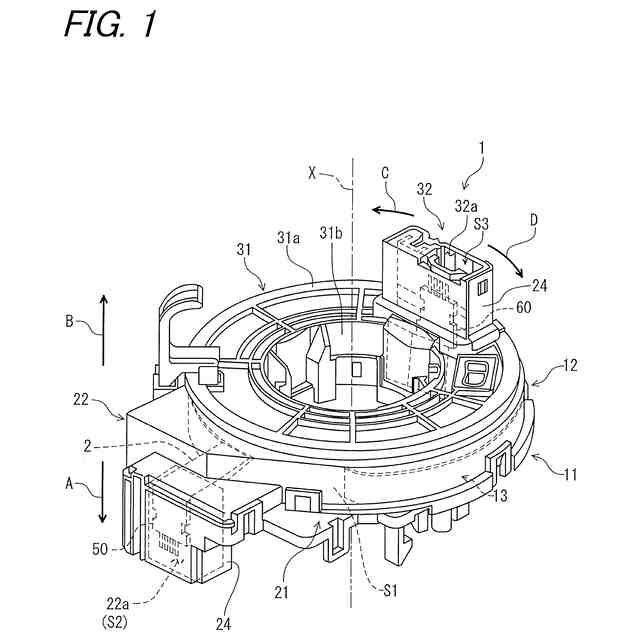

第１実施形態に係るフラットケーブル組立体を備える回転コネクタ装置を概略的に示す斜視図である。
図１の第１空間内に収容されたフレキシブルフラットケーブル群の配置を示す斜視図である。

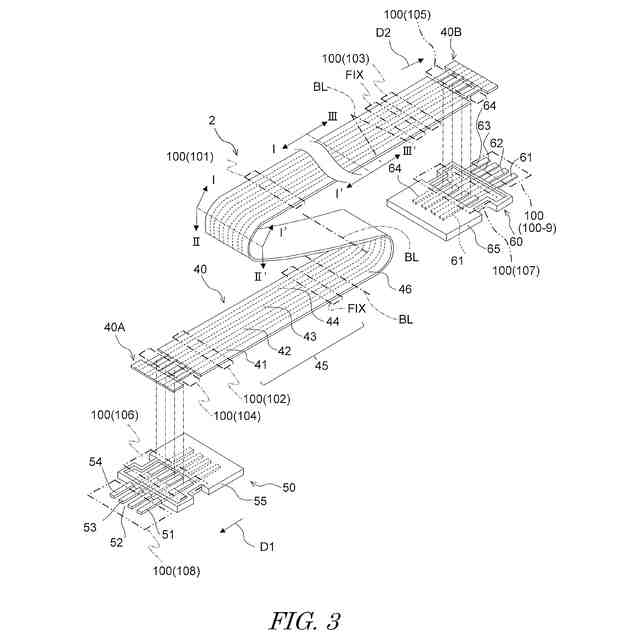

図１の回転コネクタ装置が備えるフラットケーブル組立体の構成を示す斜視図である。

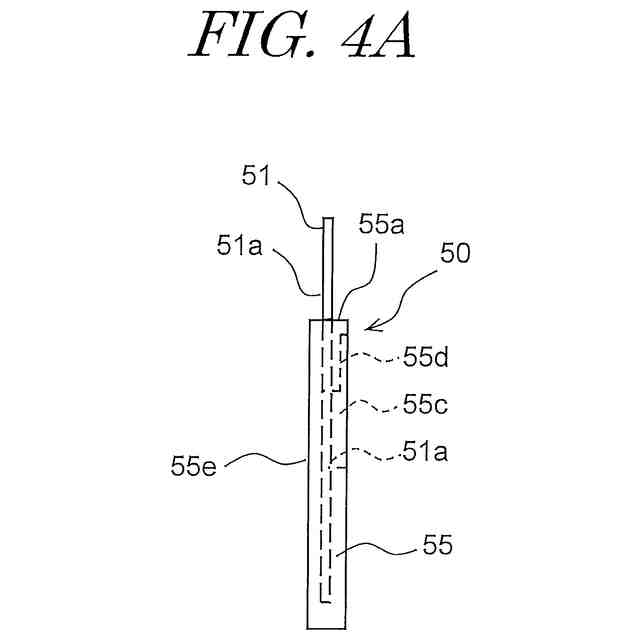

図３のフラットケーブル組立体におけるステータ側一次モールドの側面図である。
図３のフラットケーブル組立体におけるステータ側一次モールドの平面図である。

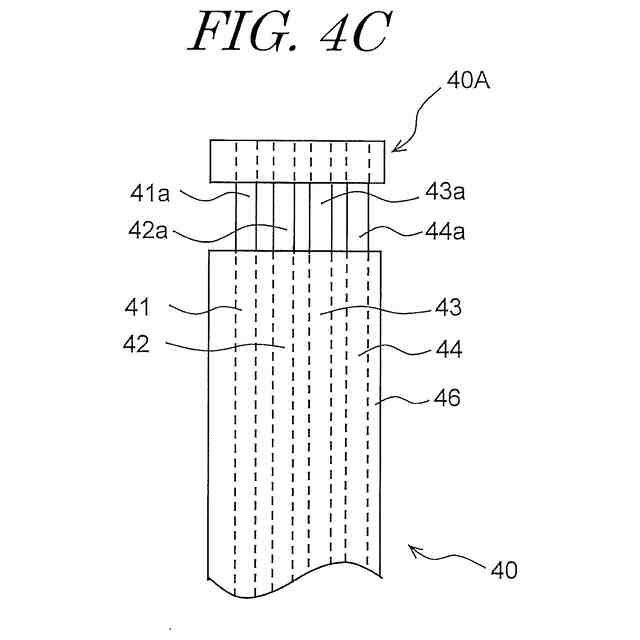

図３のフラットケーブル組立体におけるフラットケーブルの一端の平面図である。

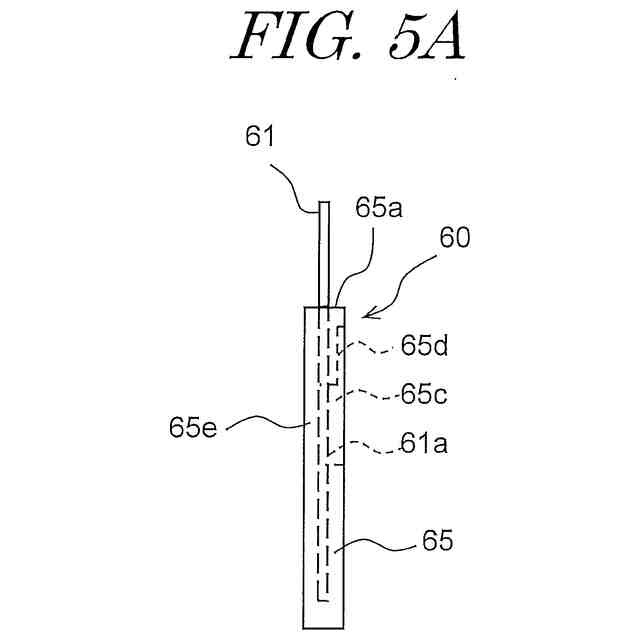

図３のフラットケーブル組立体におけるロテータ側一次モールドの側面図でる。

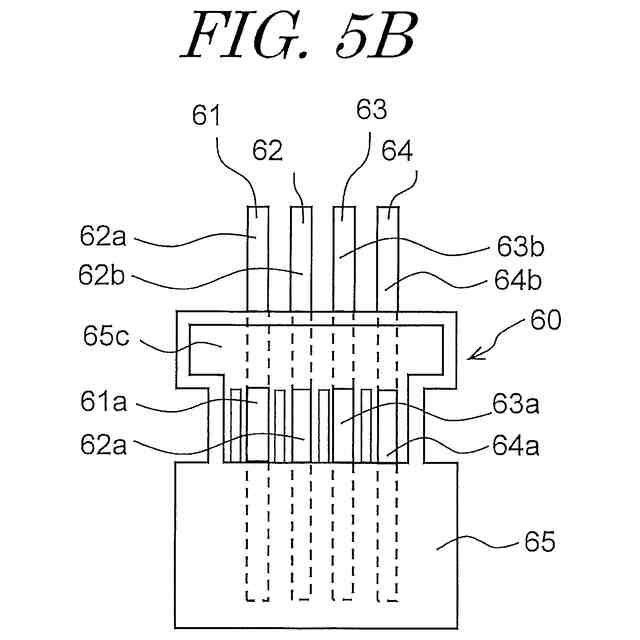

図３のフラットケーブル組立体におけるロテータ側一次モールドの平面図である。
図３のフラットケーブル組立体におけるフラットケーブルの他端の平面図である。
フラットケーブルまたは１次モールドを取り囲むフェライトコアによるノイズフィルタの一例である。
フラットケーブルまたは１次モールドを取り囲む半割れのフェライトコアによるノイズフィルタの一例である。
フラットケーブルの複数の導体または１次モールドの複数の導電プレートを取り囲むフェライトコアによるノイズフィルタの一例である。
フラットケーブルの複数の導体または１次モールドの複数の導電プレートを取り囲む半割れのフェライトコアによるノイズフィルタの一例である。
フラットケーブルの複数の導体または１次モールドの複数の導電プレートをそれぞれ取り囲む複数のフェライトコアによるノイズフィルタの一例である。
フラットケーブルの複数の導体または１次モールドの複数の導電プレートをそれぞれ取り囲む複数の半割れのフェライトコアによるノイズフィルタの一例である。
フラットケーブルの導体部または１次モールドの端子部との接合部を取り囲むフェライトコアによるノイズフィルタの一例である。
フラットケーブルの導体部または１次モールドの端子部との接合部を取り囲む半割れのフェライトコアによるノイズフィルタの一例である。
フラットケーブルの中途または１次モールドに設けられたＲＬ並列回路によるノイズフィルタの一例である。
フラットケーブルの中途に設けられたＲＬ並列回路によるノイズフィルタの別の一例である。
フラットケーブルの中途に設けられたＬＲローパスフィルタによるノイズフィルタの一例である。
フラットケーブルの中途に設けられたＲＣローパスフィルタによるノイズフィルタの一例である。
フラットケーブルの中途に設けられたＲＣローパスフィルタによるノイズフィルタの別の一例である。
フラットケーブルの中途に設けられたＬＣローパスフィルタによるノイズフィルタの一例である。
フラットケーブルの導体部に設けられたＲＬ並列回路によるノイズフィルタの一例である。
フラットケーブルの導体部に設けられたＲＬ並列回路によるノイズフィルタの別の一例である。
フラットケーブルの導体部に設けられたＬＲローパスフィルタによるノイズフィルタの一例である。
フラットケーブルの導体部に設けられたＲＣローパスフィルタによるノイズフィルタの一例である。
フラットケーブルの導体部に設けられたＲＣローパスフィルタによるノイズフィルタの別の一例である。
フラットケーブルの導体部に設けられたＬＣローパスフィルタによるノイズフィルタの一例である。
導電プレートに設けられたＲＬ並列回路によるノイズフィルタの一例である。
導電プレートに設けられたＲＬ並列回路によるノイズフィルタの別の一例である。
導電プレートに設けられたＬＲローパスフィルタによるノイズフィルタの一例である。
導電プレートに設けられたＲＣローパスフィルタによるノイズフィルタの一例である。
導電プレートに設けられたＲＣローパスフィルタによるノイズフィルタの別の一例である。
導電プレートに設けられたＬＣローパスフィルタによるノイズフィルタの一例である。
導電プレートに設けられ、一次モールドから着脱可能な受動素子によって構成されるＲＬ並列回路によるノイズフィルタの一例である。
導電プレートに設けられ、一次モールドから着脱可能な受動素子によって構成されるＲＬ並列回路によるノイズフィルタの別の一例である。
導電プレートに設けられ、一次モールドから着脱可能な受動素子によって構成されるＲＣローパスフィルタによるノイズフィルタの一例である。
導電プレートに設けられ、一次モールドから着脱可能な受動素子によって構成されるＬＲローパスフィルタ、ＲＣローパスフィルタ、ＬＣローパスフィルタによるノイズフィルタの一例である。
第１端子載置空間の外部端子挿入孔に設けられ第１端子載置空間を取り囲むフェライトコアによるノイズフィルタの一例である。
第２端子載置空間の外部端子挿入孔に設けられ第２端子載置空間を取り囲む半割れのフェライトコアによるノイズフィルタの一例である。
第２実施形態に係るフラットケーブル組立体を備えるスライドドアハーネスの斜視図である。
第１コネクタ部を前方斜め上方側から視た斜視図である。
第１コネクタ部の一部を拡大した平面図である。
第２コネクタ部の一部を拡大した平面図である。
コネクタユニットの分解斜視図である。
図１３のスライドドアハーネスが備えるフラットケーブル組立体の構成を示す斜視図である。
コネクタに設けられ、コネクタから着脱可能な受動素子によって構成されるＲＬ並列回路によるノイズフィルタの一例である。
コネクタに設けられ、コネクタから着脱可能な受動素子によって構成されるＲＬ並列回路によるノイズフィルタの別の一例である。
コネクタに設けられ、コネクタから着脱可能な受動素子によって構成されるＲＣローパスフィルタによるノイズフィルタの一例である。
コネクタに設けられ、コネクタから着脱可能な受動素子によって構成されるＬＲローパスフィルタ、ＲＣローパスフィルタ、ＬＣローパスフィルタによるノイズフィルタの一例である。
【発明を実施するための形態】
【０００９】
以下、実施形態について図面を参照しながら説明する。図中において同じ符号は、対応するまたは同一の構成を示している。
【００１０】
＜第１実施形態＞
＜回転コネクタ装置の概要＞
図１は、第１実施形態に係る回転コネクタ装置を概略的に示す斜視図である。図１の回転コネクタ装置は、その一例を示すものであり、本発明に係る回転コネクタ装置の構成は、図１のものに限られない。
（【００１１】以降は省略されています）
