特許ウォッチ

公開番号2025171950
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025022383
出願日2025-02-14
発明の名称光学系および撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 13/00 20060101AFI20251113BHJP(光学)
要約【課題】高い光学性能を有する光学系を提供する。
【解決手段】光学系は、光学素子Cを含む。該光学素子Cは、互いに光学特性が異なる第1光学素子Aと第2光学素子Bとが有機材料を介して接合されて構成されている。有機材料は、吸収端波長が390nm以上の光重合開始剤を含んでいる。
【選択図】図1
特許請求の範囲【請求項１】
光学素子を含む光学系であって、
前記光学素子は、互いに光学特性が異なる第１光学素子と第２光学素子とが有機材料を介して接合されて構成され、
前記有機材料は、吸収端波長が３９０ｎｍ以上の光重合開始剤を含んでいることを特徴とする光学系。
続きを表示（約 1,200 文字）【請求項２】
前記第１光学素子と前記第２光学素子とが、それらの光学有効範囲内で前記有機材料を介して接合されていることを特徴とする請求項１に記載の光学系。
【請求項３】
前記第１光学素子と前記第２光学素子は、それらの光学有効範囲内で空気を挟んで配置され、それらの光学有効範囲外で接合されていることを特徴とする請求項１に記載の光学系。
【請求項４】
前記第１光学素子の物体側または像側の光学面は、薄膜を介して空気に接していることを特徴とする請求項１に記載の光学系。
【請求項５】
前記第１光学素子のｄ線における屈折率をｎｄＡ、ｄ線を基準とするアッベ数をνｄＡ、ｇ線とＦ線における部分分散比をθｇＦＡとするとき、
１．５≦ｎｄＡ≦３．９８２７－０．１４０８×νｄＡ＋０．００２１×νｄＡ
２
１０≦νｄＡ≦３５
－０．０００００３０５６×νｄＡ
３
＋０．０００３６５３×νｄＡ
２
－０．０１６４７×νｄＡ＋０．８５０３≦θｇＦＡ
なる３つの条件のうち少なくとも１つを満足することを特徴とする請求項１に記載の光学系。
【請求項６】
前記第２光学素子のｄ線における屈折率をｎｄＢ、ｄ線を基準とするアッベ数をνｄＢとするとき、
１．８５≦ｎｄＢ
νｄＢ≦３６
なる２つの条件のうち少なくとも１つを満足することを特徴とする請求項１に記載の光学系。
【請求項７】
前記第１光学素子の焦点距離をｆＡ、前記第２光学素子の焦点距離をｆＢとするとき、
０．２５≦｜ｆＡ／ｆＢ｜≦４．００
なる条件を満足することを特徴とする請求項１に記載の光学系。
【請求項８】
前記第１光学素子のｄ線における屈折率をｎｄＡ、前記第２光学素子のｄ線における屈折率をｎｄＢとするとき、
０．６０≦ｎｄＡ／ｎｄＢ≦１．４０
なる条件を満足することを特徴とする請求項１に記載の光学系。
【請求項９】
前記第１光学素子のｄ線を基準とするアッベ数をνｄＡ、前記第２光学素子のｄ線を基準とするアッベ数をνｄＢとするとき、
０．４０≦νｄＡ／νｄＢ≦１．５０
なる条件を満足することを特徴とする請求項１に記載の光学系。
【請求項１０】
前記第１光学素子のシェープファクタをＳＦＡ、ｓｇｎ（ｆＬ）を前記第１光学素子の焦点距離ｆＬが正の場合は＋１、負の値の場合は－１、前記第１光学素子の物体側の光学面の曲率半径をＲ１、前記第１光学素子の像側の光学面の曲率半径をＲ２とし、
ＳＦＡ＝ｓｇｎ（ｆＬ）×（Ｒ２＋Ｒ１）／（Ｒ２－Ｒ１）
とするとき、
－２．０≦ＳＦＡ≦１０．０
なる条件を満足することを特徴とする請求項１に記載の光学系。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像に好適な光学系に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
撮像に用いられる光学系には、特許文献１～３に開示されたものがある。特許文献１、２には、広帯域の波長範囲における軸上色収差を補正するために、高分散で異常部分分散を持つ樹脂光学材料を使用することで残存色収差を補正する光学系が開示されている。特許文献３には、アッベ数が２５～３５程度で異常部分分散を有するガラスを採用して色収差を補正した光学系が開示されている。
【０００３】
また特許文献４には、屈折率１．８０以上の透明基材同士を接着剤で接合する光学素子の製造方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－２５６５３号公報
特開２０１２－２４７４５１号公報
国際公開ＷＯ２０１９／１１６５６３号公報
特開２０２２－１２２９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
撮像に用いられる撮像素子の高画素化等に伴って、光学系にはより高い光学性能が望まれている。
【課題を解決するための手段】
【０００６】
本発明の一側面としての光学系は、光学素子を含む。該光学素子は、互いに光学特性が異なる第１光学素子と第２光学素子とが有機材料を介して接合されて構成されているおり、有機材料は、吸収端波長が３９０ｎｍ以上の光重合開始剤を含んでいることを特徴とする。なお、上記光学系を備えた撮像装置も、本発明の他の一側面を構成する。
【発明の効果】
【０００７】
本発明によれば、高い光学性能を有する光学系を提供することができる。
【図面の簡単な説明】
【０００８】

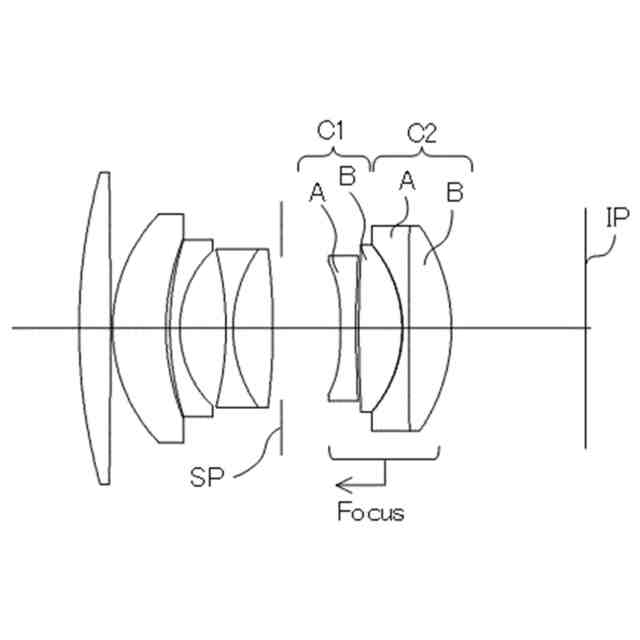

実施例１の光学系の断面図。

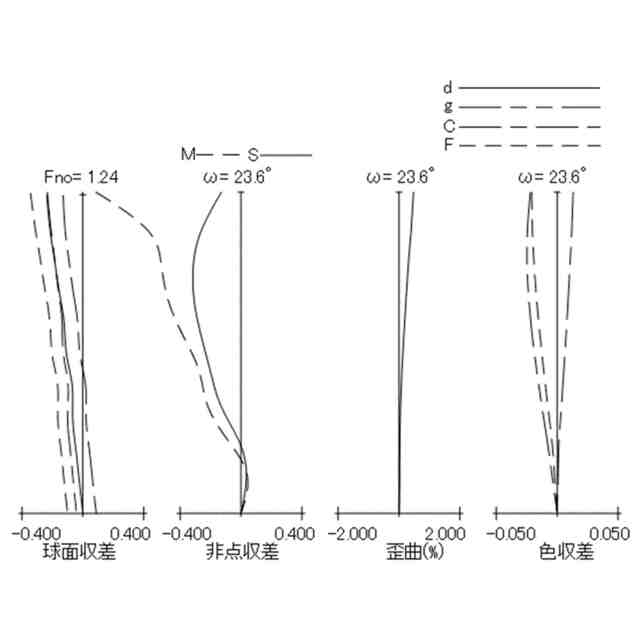

実施例１の光学系の収差図。
実施例２の光学系の広角端、中間ズーム位置および望遠端での断面図。

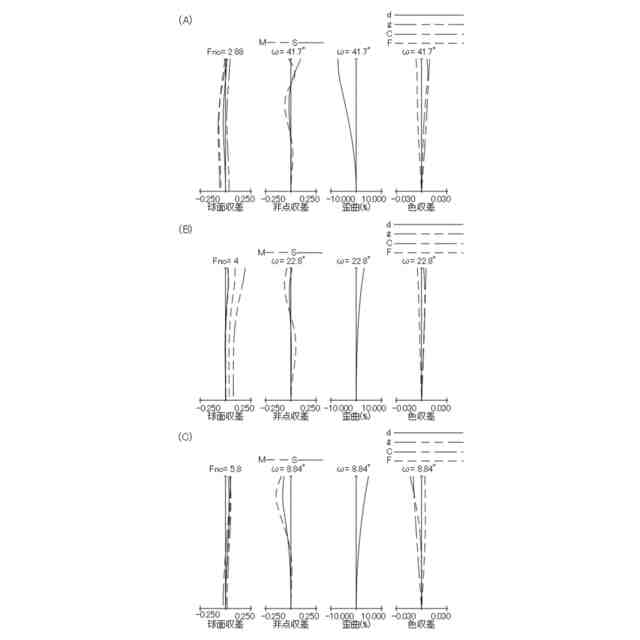

実施例２の光学系の広角端、中間ズーム位置および望遠端での収差図。
実施例３の光学系の断面図。
実施例３の光学系の収差図。
実施例４の光学系の広角端、中間ズーム位置および望遠端での断面図。
実施例４の光学系の広角端、中間ズーム位置および望遠端での収差図。
実施例５の光学系の広角端、中間ズーム位置および望遠端での断面図。
実施例５の光学系の広角端、中間ズーム位置および望遠端での収差図。
実施例６の光学系の広角端、中間ズーム位置および望遠端での断面図。
実施例６の光学系の広角端、中間ズーム位置および望遠端での収差図。
実施例７の光学系の断面図。
実施例７の光学系の収差図。
実施例１～７の光学系を備えた撮像装置の概略図。
光学素子の接合例を示す図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施例について図面を参照しながら説明する。図１、図３、図５、図７、図９、図１１および図１３はそれぞれ、実施例１～７の光学系の断面を示している。なお、図３、図７、図１１および図１３はそれぞれ、実施例２、４、５、６のズームレンズとしての光学系の（Ａ）広角端、（Ｂ）中間ズーム位置および（Ｃ）望遠端での断面を示している。各図中のフォーカシングにおいて移動するレンズ群の下のFOCUS（およびFloating）が付された矢印は、無限遠から近距離へのフォーカシングに際しての該レンズ群の移動方向を示している。
【００１０】
まず具体的な実施例１～７の説明に先立って、各実施例に共通する事項について説明する。各実施例の光学系は、デジタルスチルカメラ、ビデオカメラ、銀塩フィルムカメラ、放送用カメラおよび監視カメラ等の各種撮像装置における撮像光学系として用いられる。各図において、左側が物体側（前側）、右側が像側（後側）である。なお、各実施例の光学系を画像投射装置（プロジェクタ）用の投射光学系として用いることもできる。
（【００１１】以降は省略されています）
