公開番号2025165355
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024106469
出願日2024-07-01
発明の名称試験装置及び試験方法
出願人株式会社電巧社
代理人個人
主分類G01N 19/04 20060101AFI20251027BHJP(測定;試験)
要約【課題】接着目的物を被着体に接着した接着剤の接着強度の経年変化を測定する試験装置を提供する。
【解決手段】試験装置1は、所定の接着目的物を被着体に接着した接着条件と同一の接着条件で前記被着体の前記接着目的物の近傍に接着される所定の試験片を所定の方向に引っ張る引張手段11と、前記試験片が引っ張られることにより、前記試験片と前記被着体との間の接着面に生じる応力を測定する応力測定手段12,34と、測定した前記応力を出力する応力出力手段36と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
所定の接着目的物を被着体に接着した接着条件と同一の接着条件で前記被着体の前記接着目的物の近傍に接着される所定の試験片を所定の方向に引っ張る引張手段と、
前記試験片が引っ張られることにより、前記試験片と前記被着体との間の接着面に生じる応力を測定する応力測定手段と、
測定した前記応力を出力する応力出力手段と、
を有する試験装置。
続きを表示（約 450 文字）【請求項２】
前記引張手段は、試験実施のタイミングに応じて前記接着目的物の近傍に同一の接着条件で接着された複数の前記試験片のうち、選択された一つの前記試験片を引っ張る、
請求項１に記載の試験装置。
【請求項３】
測定した前記応力が所定の試験合格応力に達したことを報知する報知手段を有する、
請求項１に記載の試験装置。
【請求項４】
前記報知手段は、測定した前記応力が前記試験合格応力に達している時間が所定の試験合格時間以上経過したことを報知する、
請求項３に記載の試験装置。
【請求項５】
所定の接着目的物を被着体に接着した接着条件と同一の接着条件で前記被着体の前記接着目的物の近傍に接着した所定の試験片を所定の方向に引っ張るステップと、
前記試験片が引っ張られることにより、前記試験片と前記被着体との間の接着面に生じる応力を測定するステップと、
測定した前記応力を出力するステップと、
を含む試験方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、試験装置及び試験方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
被塗装物への塗装膜の付着力を評価するための引張応力試験方法として、引張作用を受ける引張板と、塗装膜に接着される接着板との間に、引張試験合格基準を満たす所定の引張強度に相当する粘着力を有する両面粘着シートを介装する粘着過程と、引張板と粘着シート、及び、接着板と粘着シートとを圧着させる圧着過程と、接着板を塗装膜へ粘着シートの粘着力よりも高い接着力を有する接着剤にて接着させる接着過程と、引張板を、塗装膜から離れる方向に引っ張る引張過程とから成る引張応力試験方法が提案されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許４４８３６７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
接着目的物を被着体に接着した接着剤の接着強度の経年変化を測定する仕組みは提案されていない。
【０００５】
本発明は、このような状況に鑑みてなされたものであり、接着目的物を被着体に接着した接着剤の接着強度の経年変化を測定可能な試験装置及び試験方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の一態様は、所定の接着目的物を被着体に接着した接着条件と同一の接着条件で前記被着体の前記接着目的物の近傍に接着した所定の試験片を所定の方向に引っ張る引張手段と、前記所定の試験片が引っ張られることにより前記所定の試験片と前記被着体との間の接着面に生じる応力を測定する応力測定手段と、測定した前記応力を出力する応力出力手段と、を有する試験装置である。
【０００７】
また、本発明の他の一態様は、所定の接着目的物を被着体に接着した接着条件と同一の接着条件で前記被着体の前記接着目的物の近傍に接着した所定の試験片を所定の方向に引っ張るステップと、前記所定の試験片が引っ張られることにより前記所定の試験片と前記被着体との間の接着面に生じる応力を測定するステップと、測定した前記応力を出力するステップと、を含む試験方法である。
【発明の効果】
【０００８】
本発明によれば、接着目的物を被着体に接着した接着剤の接着強度の経年変化を測定可能な試験装置及び試験方法を提供できる。
【図面の簡単な説明】
【０００９】

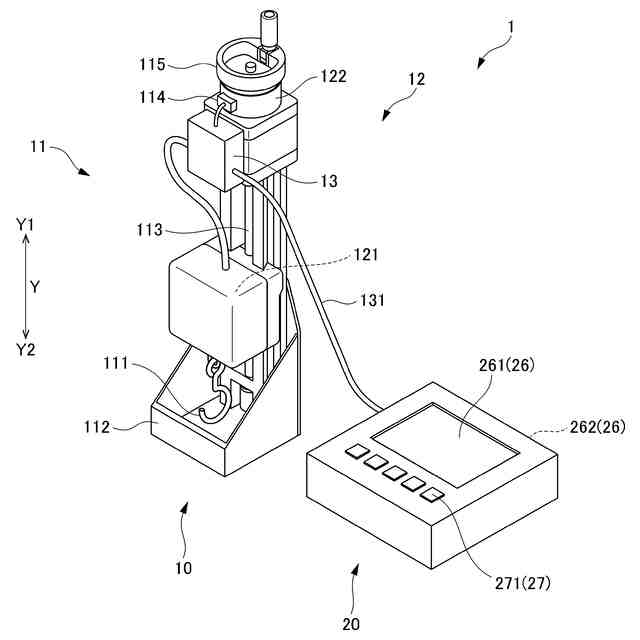

実施形態に係る試験装置１の構成を示す図である。

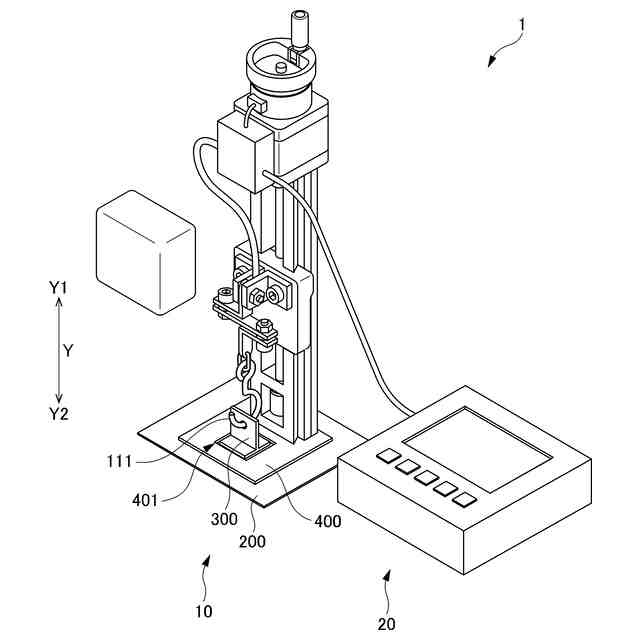

試験装置１の測定装置を被着体２００に配置したときの構成を示す図である。

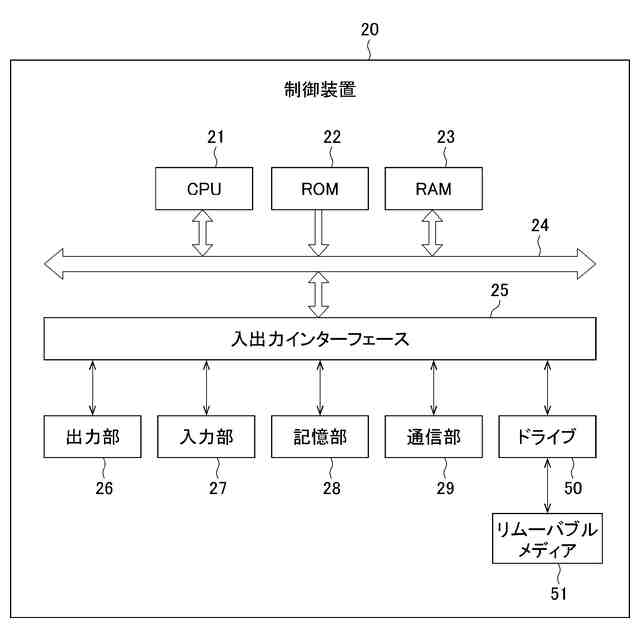

制御装置２０のハードウェア構成の一例を示すブロック図である。

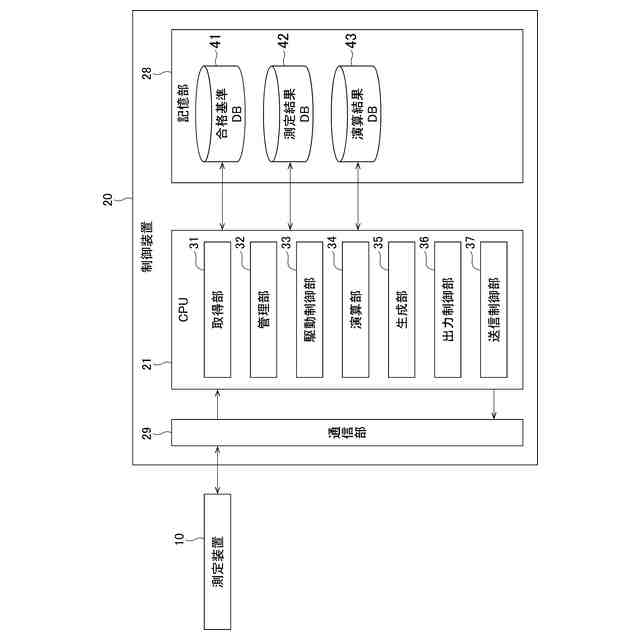

制御装置２０における機能的構成の一例を示す機能ブロック図である。

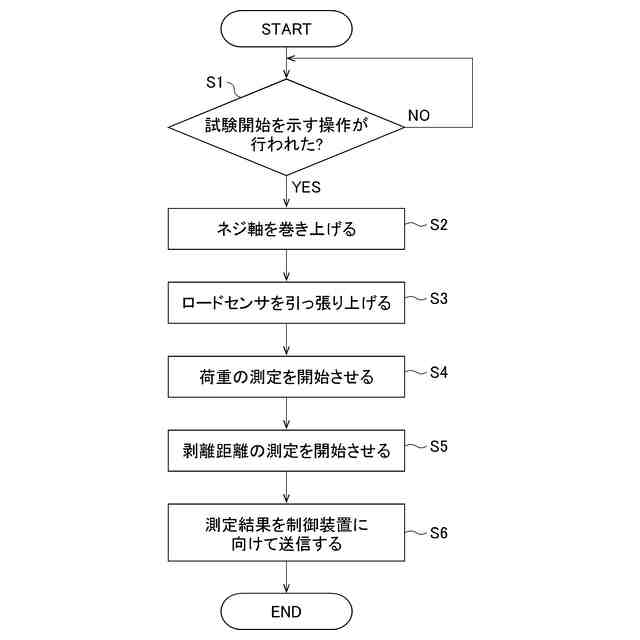

測定装置１０における処理の流れの一例を示すフローチャートである。

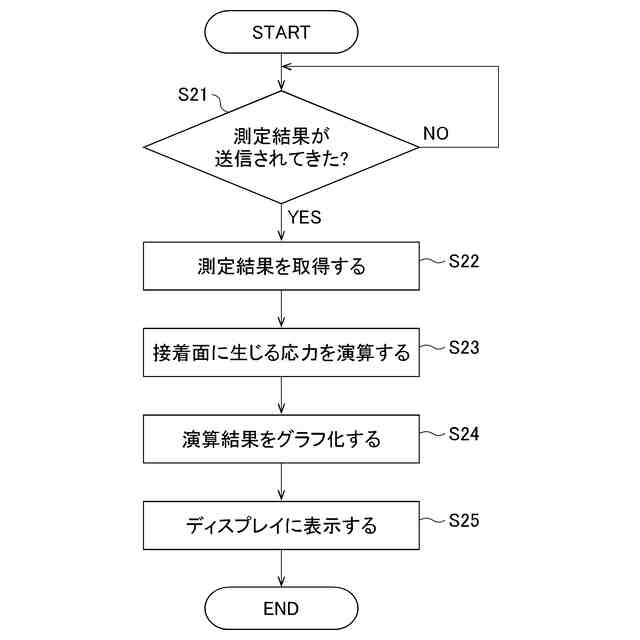

制御装置２０における処理の流れの一例を示すフローチャートである。

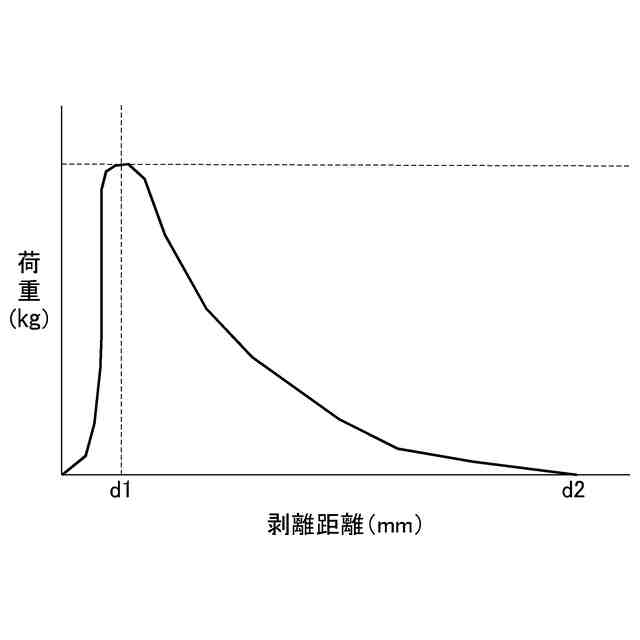

制御装置２０の出力部２６のディスプレイ２６１に表示された演算結果のグラフの具体例を示す図である。

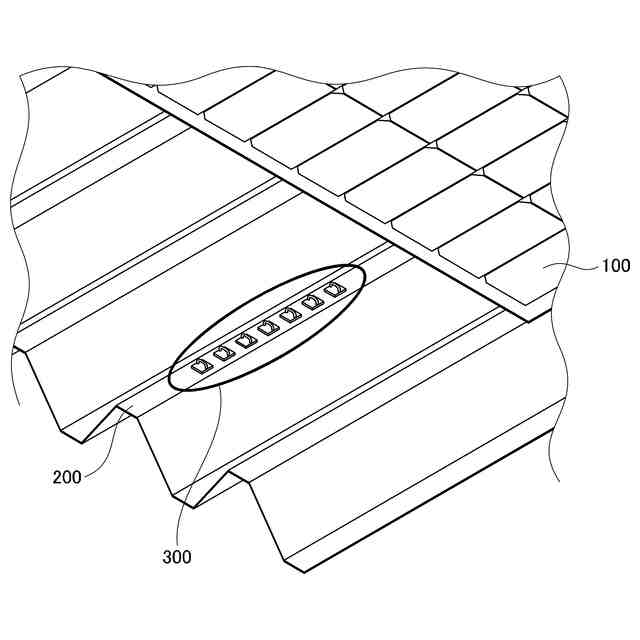

試験装置１が適用される試験の対象となる場所の具体例を示す図である。
荷重フックと試験片との位置合わせを正確に行うために設けられたスタンドゲージの構成の一例を示す図である。
試験装置１の他の構成を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明に係る試験装置及び試験方法の一実施形態について、図面を用いて説明する。
＜試験装置１の全体構成＞
図１は、実施形態に係る試験装置１の全体の構成を示す図である。図２は、試験装置１の測定装置１０を被着体２００に配置したときの構成を示す図である。図２では、荷重フック１１１と試験片３００の接続を分かり易くするため、押えフレーム１１２（図１参照）を想像線（二点鎖線）で示している。また、図２では、ロードセンサ１２１の内部構造を分かり易くするため、カバー１２４を外した状態を示している。なお、図１、図２及び図９では、図を用紙に対して横長の配置で見たときの上下（垂直）方向をＹ方向とする。Ｙ方向においては、上側をＹ１側、下側をＹ２側とする。
（【００１１】以降は省略されています）
