公開番号2025140414
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039811
出願日2024-03-14
発明の名称計量装置
出願人東レエンジニアリング株式会社
代理人
主分類G01F 11/38 20060101AFI20250919BHJP(測定;試験)
要約【課題】溶液の計量結果に生じる誤差を抑制し、溶液を正確に計量することができる計量装置を提供することを目的としている。
【解決手段】複数種類の溶液をそれぞれ収容する収容容器と、前記収容容器から供給された溶液を計量する計量部と、を備える計量装置であって、前記収容容器と前記計量部の間には、前記収容容器それぞれに接続される専用配管と、前記専用配管それぞれを合流させる集合部と、が設けられており、前記集合部は、一本の共通配管により前記計量部に接続されている構成とする。
【選択図】図1
特許請求の範囲【請求項１】
複数種類の溶液をそれぞれ収容する収容容器と、
前記収容容器から供給された溶液を計量する計量部と、を備える計量装置であって、
前記収容容器と前記計量部の間には、前記収容容器それぞれに接続される専用配管と、
前記専用配管それぞれを合流させる集合部と、が設けられており、
前記集合部は、一本の共通配管により前記計量部に接続されていることを特徴とする計量装置。
続きを表示（約 420 文字）【請求項２】
前記専用配管は、一方向に並べて前記集合部に接続されていることを特徴とする請求項１に記載の計量装置。
【請求項３】
洗浄液を収容する前記収容容器と接続される洗浄用配管が設けられており、
前記洗浄用配管は、溶液の送液方向において前記専用配管よりも上流側で前記集合部に接続されていることを特徴とする請求項１又は請求項２に記載の計量装置。
【請求項４】

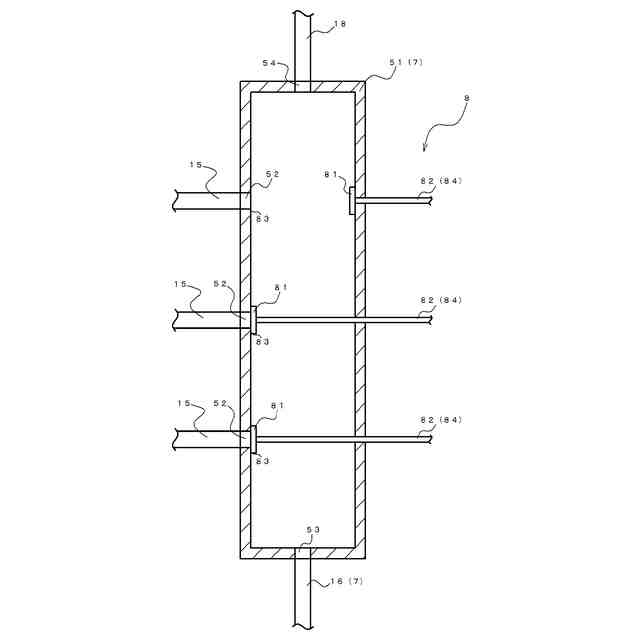

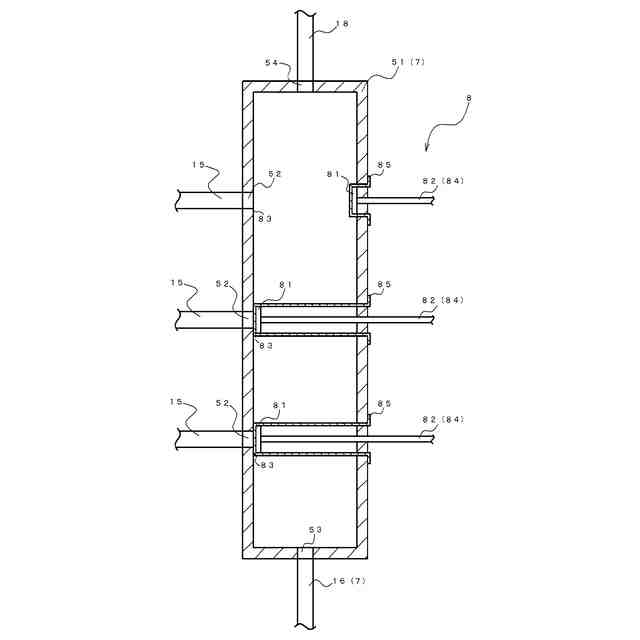

前記専用配管と前記集合部の接続部において、前記専用配管と前記集合部とを連通及び遮断可能とする開閉機構が設けられており、
前記開閉機構は、前記集合部内に設けられた弁体と、前記弁体を移動させる駆動部と、前記弁体により閉塞される弁座と、を有していることを特徴とする請求項１又は請求項２に記載の計量装置。
【請求項５】
前記弁座は、前記集合部の内壁面と面一に形成されていることを特徴とする請求項４に記載の計量装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、溶液を化学合成させる合成装置に用いられる溶液を計量する計量装置に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
タンパク質、ペプチド、ポリマー、核酸等を化学合成する合成装置では、複数の溶液（試薬）を反応容器に供給し化学合成が行われる。たとえば、核酸を合成する場合には、反応容器内に担体（多孔質のビーズ）を多数設け、この反応容器に溶液を順次供給しながら、脱トリチル化、カップリング、酸化、キャッピング等の処理を繰り返し行って担体についた塩基を次々に伸長させる。
【０００３】
このような合成装置では、溶液を計量する計量装置が設けられており、この計量装置によって計量された後の溶液を反応容器に供給することにより、溶液を浪費することなく化学合成を行うことができるようになっている。
【０００４】

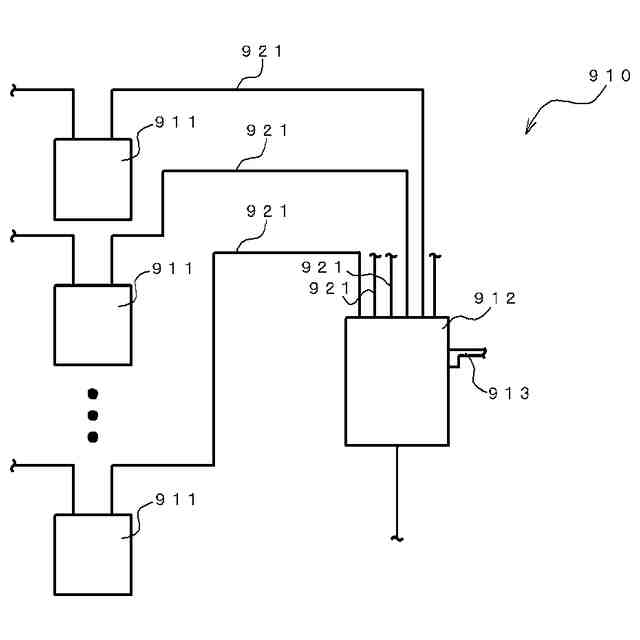

また、一般的な計量装置としては、図５に示すように、溶液の種類ごとに設けられた収容容器９１１と、収容容器９１１から送液された溶液を収容する計量部９１２と、計量部９１２に供給された溶液の重量を計測する重量センサ（たとえば、ロードセル）９１３と、を備えている。すなわち、収容容器９１１に収容された溶液が、計量部９１２に送液されると、重量センサ９１３によって計量されるようになっている。ここで、計量装置９１０では、特に上記合成装置に用いる場合、溶液の純度が重要となっており、溶液の純度を維持するために、それぞれの収容容器９１１を配管９２１で計量部９１２と連結している。すなわち、それぞれの収容容器９１１に収容された溶液は、個別の専用の配管９２１を通じて計量部９１２に供給されるようになっている。これにより、それぞれの収容容器９１１に収容された溶液が、他の溶液と混ざることなく計量部９１２に送液される（たとえば、下記特許文献１）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１４６１３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、上記計量装置９１０では、溶液の計量を正確に行うことができない場合があった。すなわち、収容容器９１１と計量部９１２とを連結する配管９２１に作用する張力が、重量センサ９１３による溶液の計量結果に悪影響を及ぼし、計量結果に誤差を生じさせることがある。そして、上記計量装置９１０では、それぞれの収容容器９１１に接続された配管９２１すべてが計量部９１３に接続されているため、配管に作用する張力によって重量センサ９１３による溶液の計量結果に及ぼす悪影響が大きくなり、計量結果に生じる誤差が大きくなってしまうという問題があった。
【０００７】
本発明は、上記の問題点を鑑みてなされたものであり、溶液の計量結果に生じる誤差を抑制し、溶液を正確に計量することができる計量装置を提供することを目的としている。
【課題を解決するための手段】
【０００８】
上記課題を解決するための本発明の計量装置は、複数種類の溶液をそれぞれ収容する収容容器と、前記収容容器から供給された溶液を計量する計量部と、を備える計量装置であって、前記収容容器と前記計量部の間には、前記収容容器それぞれに接続される専用配管と、前記専用配管それぞれを合流させる集合部と、が設けられており、前記集合部は、一本の共通配管により前記計量部に接続されていることを特徴としている。
【０００９】
上記計量装置によれば、集合部によって、それぞれの収容容器に接続された専用配管を合流させて、計量部に接続された一本の共通配管と接続させることにより、計量部に溶液を供給するために接続される配管を一本の共通配管のみにすることができるため、計量部に接続される配管を最小限の本数に抑えることができる。これにより、配管に作用する張力によって溶液の計量結果に及ぼす悪影響を最小限に抑えることができる。したがって、計量結果に生じる誤差を抑制し、溶液を正確に計量することができる。
【００１０】

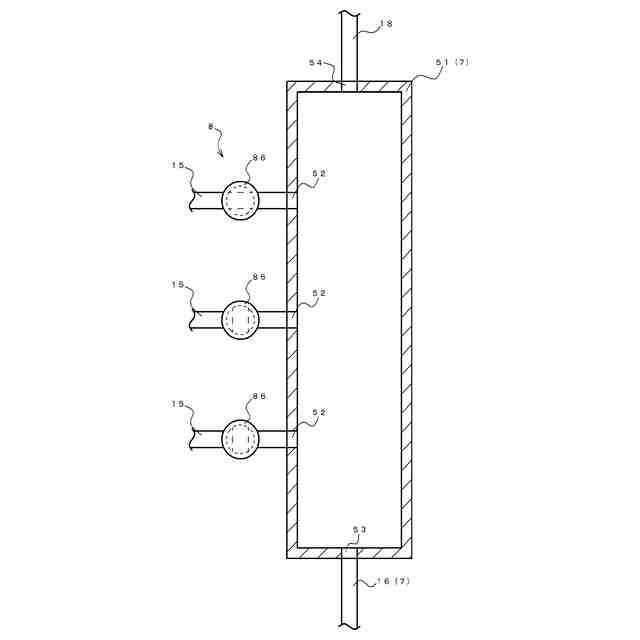

また、前記専用配管は、一方向に並べて前記集合部に接続されている構成としてもよい。
（【００１１】以降は省略されています）
