公開番号2025139108
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037872
出願日2024-03-12
発明の名称組合せ秤
出願人大和製衡株式会社
代理人個人
主分類G01G 19/387 20060101AFI20250918BHJP(測定;試験)
要約【課題】分散フィーダに供給された被計量物を、分散フィーダの周囲に放射状に配備した直進フィーダ群へ分散搬送し、各直進フィーダで搬送した被計量物を、供給ホッパを経て計量ホッパへ送り込むよう構成した組合せ秤において、塊になりやすい被計量物を均一に供給ホッパ群へ送り込むことができるようにする。

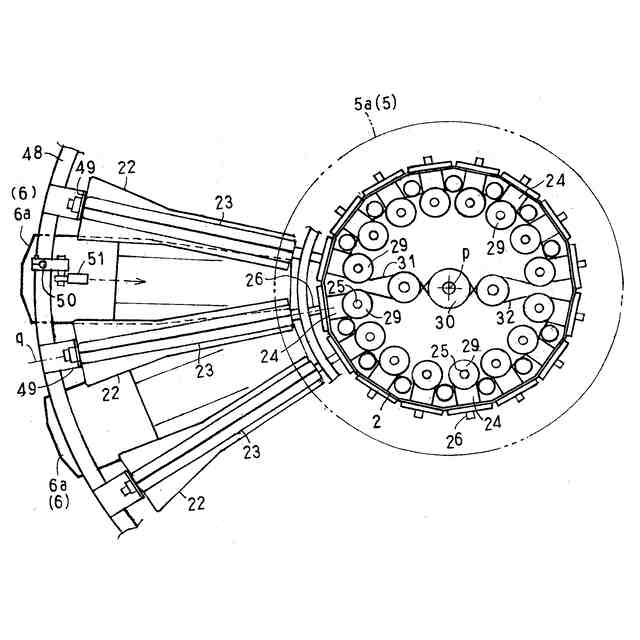

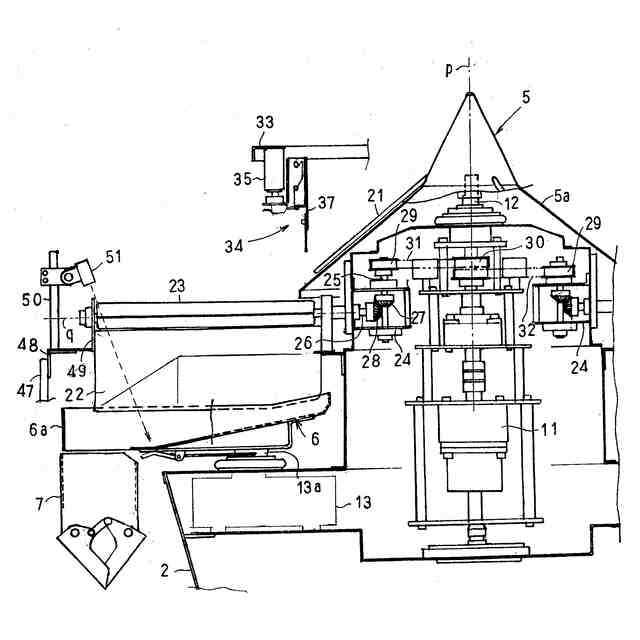

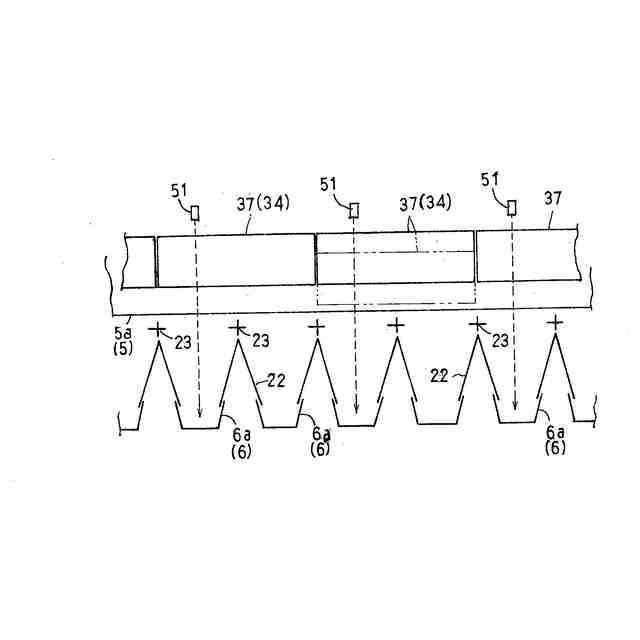

【解決手段】隣接する直進フィーダ6の境界部位の上方に、境界部位の長手方向に沿う軸心q周りに回転駆動される細長い羽根軸状のほぐし部材23を配備してある。
【選択図】図2
特許請求の範囲【請求項１】
分散フィーダに供給された被計量物を、分散フィーダの周囲に放射状に配備した直進フィーダ群へ分散搬送し、各直進フィーダで搬送した被計量物を、供給ホッパを経て計量ホッパへ送り込むよう構成した組合せ秤において、
隣接する直進フィーダの境界部位の上方に、境界部位の長手方向に沿う軸心周りに回転駆動される細長い羽根軸状のほぐし部材を配備してある、
ことを特徴とする組合せ秤。
続きを表示（約 420 文字）【請求項２】
前記ほぐし部材と前記直進フィーダとの間に、断面形状が下拡がりの流下ガイド板を配備してある、
請求項１に記載の組合せ秤。
【請求項３】

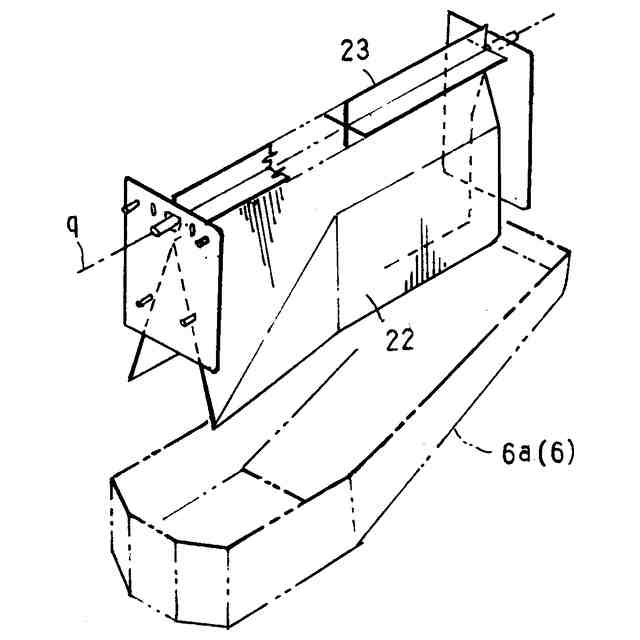

前記ほぐし部材と前記流下ガイド板とをユニット状に組上げてある、
請求項２に記載の組合せ秤。
【請求項４】
前記分散フィーダ、及び、前記直進フィーダが装備されたセンター基体に、前記ほぐし部材の内方端に連動連結されたモータを内装配備してある、
請求項２または３に記載の組合せ秤。
【請求項５】
前記ほぐし部材の全てを単一の前記モータに連動連結してある、
請求項４に記載の組合せ秤。
【請求項６】
前記分散フィーダのトップコーンを、中心の縦軸心周りに旋回駆動するよう構成するとともに、単一の前記モータで前記トップコーンと前記ほぐし部材を駆動するよう構成してある、
請求項５に記載の組合せ秤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、食品や菓子などの被計量物を所定重量ずつ計量して排出する組合せ秤に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

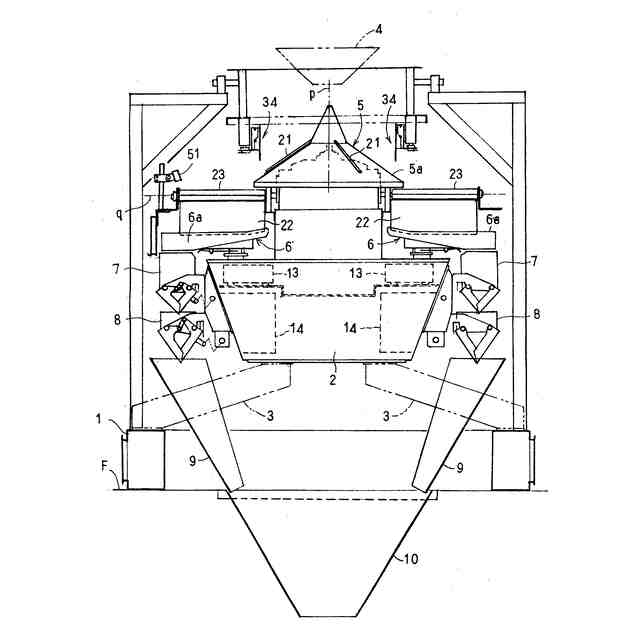

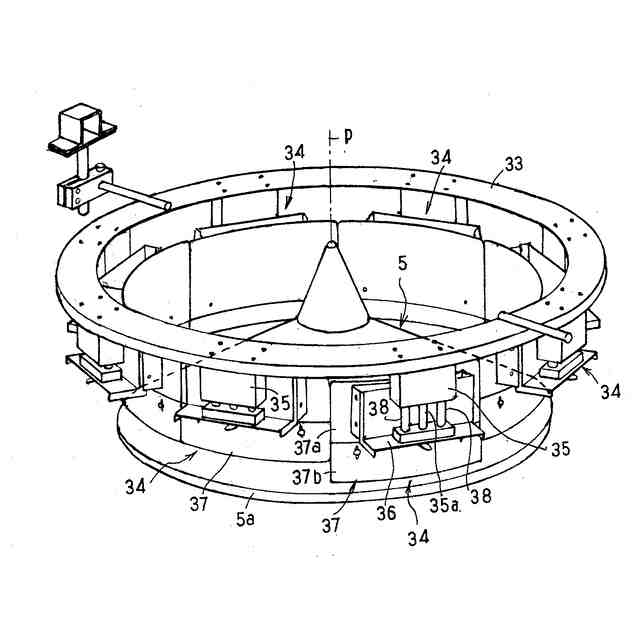

組合せ秤としては、例えば、特許文献１に示されているように、装置中心部に投下供給された被計量物を分散フィーダによって放射状に分散搬送して、分散フィーダを囲んで配備された多数台の直進フィーダへ供給し、各直進フィーダで搬送した被計量物の重量を計測し、計量値群のうち、所定重量となる組み合わせを演算選択し、選択された複数の計量値の被計量物を排出するよう構成したものが知られている。
【０００３】
この組合せ秤においては、隣接する直進フィーダの境界部の上に正逆転駆動されるローラを配備して、分散フィーダから送り出された被計量物が隣接する直進フィーダに跨って滞留することを防止するようにしている。
【先行技術文献】
【特許文献】
【０００４】
実開平５－３６３２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１の組合せ秤のように、隣接する直進フィーダの境界部の上に正逆転駆動されるローラを配備した構造は、長くて柔らかい被計量物（例えば、紐状のゼリー菓子やブロイラーなど）には好適に機能するが、互いに絡まったり、あるいは、くっついたりして塊になりやすい被計量物（例えば、茹でた麺やパスタなど）では、大きい塊になった被計量物がそのまま直進フィーダに送り込まれてしまい、精度の高い組合せ計量が困難になるものであった。
【０００６】
本発明は、このような点に着目してなされたものであって、互いに絡まったり、あるいは、くっついたりして、塊になりやすい被計量物を、直進フィーダ群に均一に送り込んで、精度の高い組合せ計量を行うことができる組合せ秤を提供することを目的としている。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明では次のように構成している。
【０００８】
（１）本発明に係る組合せ秤は、
分散フィーダに供給された被計量物を、分散フィーダの周囲に放射状に配備した直進フィーダ群へ分散搬送し、各直進フィーダで搬送した被計量物を、供給ホッパを経て計量ホッパへ送り込むよう構成した組合せ秤において、隣接する直進フィーダの境界部位の上方に、境界部位の長手方向に沿う軸心周りに回転駆動される細長い羽根軸状のほぐし部材を配備してある。
【０００９】
この構成によると、絡み付きやすい、あるいは、くっつきやすい被計量物が、分散フィーダから隣接する直進フィーダの境界部位に大きい塊となって送り出されてきても、回転するほぐし部材によってほぐされ、直進フィーダに分散して送り出されることになり、組合せ計量に不適な大きい塊のまま直進フィーダで搬送されて供給ホッパに送り込まれることが防止される。
【００１０】
（２）本発明の他の実施態様においては、
前記ほぐし部材と前記直進フィーダとの間に、断面形状が下拡がりの流下ガイドを配備してある。
（【００１１】以降は省略されています）
