特許ウォッチ

公開番号2025160973
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024063755
出願日2024-04-11
発明の名称ガスメータ
出願人愛知時計電機株式会社
代理人個人
主分類G01F 3/22 20060101AFI20251017BHJP(測定;試験)
要約【課題】ガスメータでのガスの圧力損失を低減できる技術を提供する。
【解決手段】ガスメータは、計測対象となるガスが流通する管状の計測流路部と、前記計測流路部内に超音波を照射して前記計測流路部を流れる前記ガスの流量を計測する流量計測部と、前記計測流路部の入口が配置され、前記ガスを前記計測流路部の入口へと誘導するためのバッファ室と、前記バッファ室へと前記ガスを導く流路を構成する上流側流路部と、前記バッファ室を前記中心軸方向に見たときに、前記計測流路部の入口の外側の領域において、前記計測流路部の入口の周囲にある前記バッファ室の内壁面から突出しており、前記中心軸方向に直交する方向から見たときに、前記計測流路部の入口の前方の領域において前記計測流路部の入口側へと延在している部位を有する、少なくとも1つの誘導壁部と、を備える。

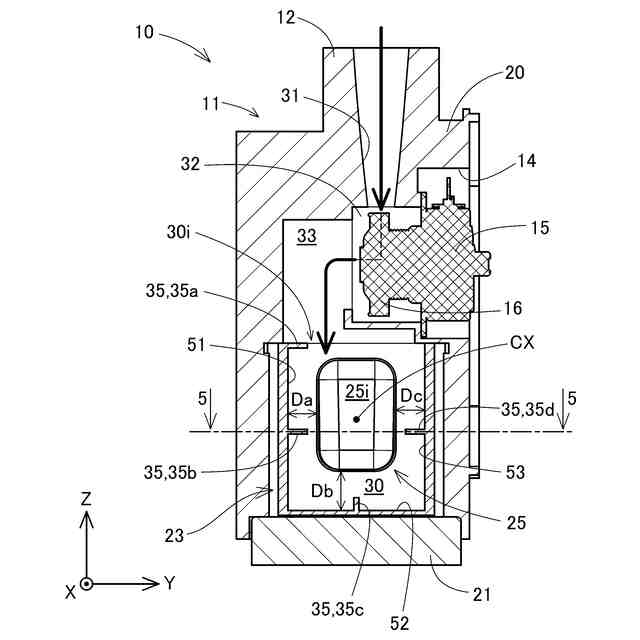

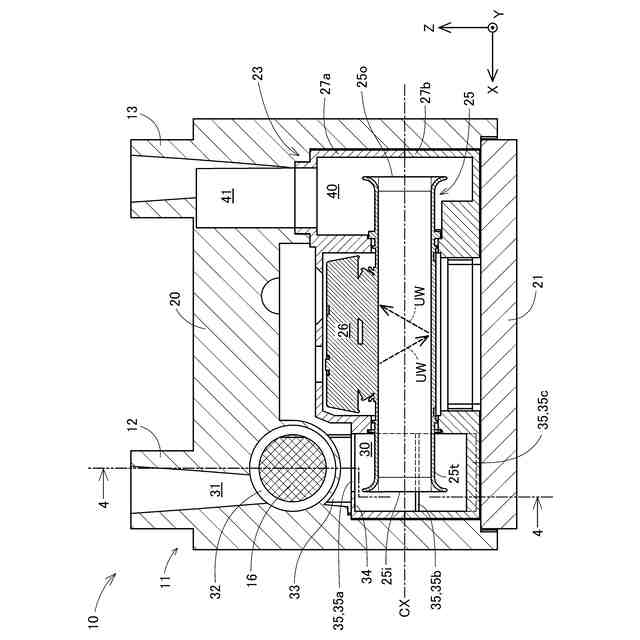

【選択図】図3

特許請求の範囲【請求項１】
ガスメータであって、
計測対象となるガスが流通する管状の計測流路部と、
前記計測流路部内に超音波を照射して前記計測流路部を流れる前記ガスの流量を計測する流量計測部と、
前記計測流路部の入口が配置され、前記ガスを前記計測流路部の入口へと誘導するためのバッファ室と、
前記バッファ室へと前記ガスを導く流路を構成し、前記バッファ室を前記計測流路部の入口の中心軸方向に見たときに、前記中心軸からずれた前記バッファ室の端の領域に、前記中心軸方向に直交する方向から接続されている上流側流路部と、

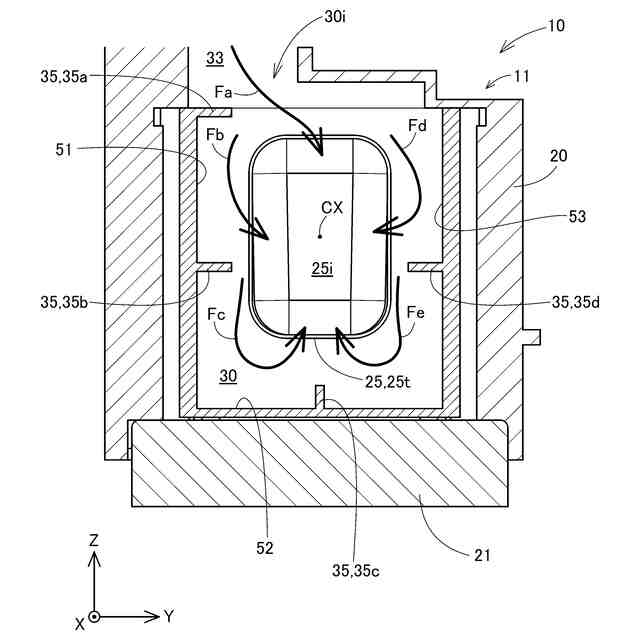

前記バッファ室を前記中心軸方向に見たときに、前記計測流路部の入口の外側の領域において、前記計測流路部の入口の周囲にある前記バッファ室の内壁面から突出しており、前記中心軸方向に直交する方向から見たときに、前記計測流路部の入口の前方の領域において前記計測流路部の入口側へと延在している部位を有する、少なくとも１つの誘導壁部と、
を備える、ガスメータ。
続きを表示（約 1,600 文字）【請求項２】
請求項１記載のガスメータであって、
前記バッファ室を前記中心軸方向に見たときに、複数の前記誘導壁部が前記計測流路部の入口の周りに形成されている、ガスメータ。
【請求項３】
請求項１記載のガスメータであっって、
前記計測流路部の入口は、前記バッファ室の内壁面から前記中心軸方向に突出した位置に配置されており、
前記誘導壁部は、前記中心軸方向に直交する方向に見たときに、前記計測流路部の入口の前方の領域から後方の領域まで延在している、ガスメータ。
【請求項４】
請求項１から請求項３のいずれか一項に記載のガスメータであって、
前記誘導壁部は、前記上流側流路部が接続された前記バッファ室の入口において、前記上流側流路部の出口に面するように突出している入口誘導壁部を含む、ガスメータ。
【請求項５】
請求項１から請求項３のいずれか一項に記載のガスメータであって、
前記バッファ室の内壁面は、前記バッファ室を前記中心軸方向に見たときに、前記上流側流路部が接続された前記バッファ室の入口から、前記上流側流路部が前記バッファ室に接続する接続方向に沿った方向へと延在し、前記計測流路部の入口の側方に位置する側方壁面を含み、
前記誘導壁部は、前記側方壁面から前記計測流路部の入口の方へと突出している側方誘導壁部を含む、ガスメータ。
【請求項６】
請求項１から請求項３のいずれか一項に記載のガスメータであって、
前記バッファ室の内壁面は、前記バッファ室を前記中心軸方向に見たときに、前記計測流路部の入口を挟んで、前記上流側流路部が接続された前記バッファ室の入口に対向する位置にある奥方壁面を含み、
前記誘導壁部は、前記奥方壁面から前記計測流路部の入口の方へと突出している奥方誘導壁部を含む、ガスメータ。
【請求項７】
請求項１から請求項３のいずれか一項に記載のガスメータであって、
前記バッファ室の内壁面は、前記バッファ室を前記中心軸方向に見たときに、前記上流側流路部が接続された前記バッファ室の入口から、前記上流側流路部が前記バッファ室に接続する接続方向に沿った方向へと延在し、前記計測流路部の入口の側方に位置する側方壁面と、前記計測流路部の入口を挟んで、前記側方壁面と対向する反対側側方壁面と、を含み、
前記誘導壁部は、前記反対側側方壁面から前記計測流路部の入口の方へと突出している反対側側方誘導壁部を含む、ガスメータ。
【請求項８】
請求項２または請求項３記載のガスメータであって、
前記バッファ室の内壁面は、前記バッファ室を前記中心軸方向に見たときに、前記バッファ室の入口から、前記上流側流路部が前記バッファ室に接続する接続方向に沿った方向へと延在し、前記計測流路部の入口の側方に位置する側方壁面と、前記計測流路部の入口を挟んで、前記バッファ室の入口に対向する位置にある奥方壁面と、を含み、
前記誘導壁部は、
前記上流側流路部が接続された前記バッファ室の入口において、前記上流側流路部の出口に面するように突出している入口誘導壁部と、
前記側方壁面から前記計測流路部の入口の方へと突出している側方誘導壁部と、
前記奥方壁面から前記計測流路部の入口の方へと突出している奥方誘導壁部と、
を備える、ガスメータ。
【請求項９】
請求項８記載のガスメータであって、
前記バッファ室の内壁面は、さらに、前記バッファ室を前記中心軸方向に見たときに、前記計測流路部の入口を挟んで、前記側方壁面と対向する反対側側方壁面を含み、
前記誘導流路は、さらに、前記反対側側方壁面から前記計測流路部の入口の方へと突出している反対側側方誘導壁部を含む、ガスメータ。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、ガスメータに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】

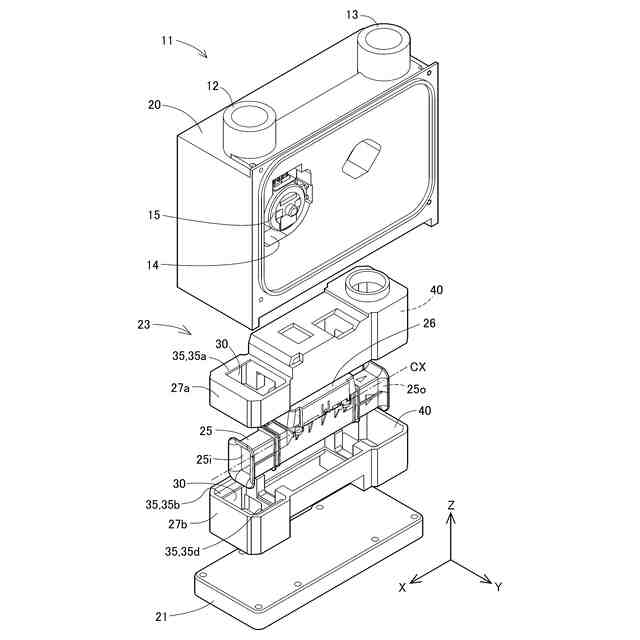

ガスメータとしては、超音波を利用してガスの流量を計測する超音波式ガスメータが知られている。以下では、単に「ガスメータ」と呼ぶときは、超音波式ガスメータを意味するものとする。ガスメータは、通常、計測対象であるガスを流通させる管状の計測流路部を有しており、ガスが流れている計測流路部内に超音波を照射して、超音波を送信してから受信するまでに要した時間を計測することにより、ガスの流量を計測する。
【０００３】

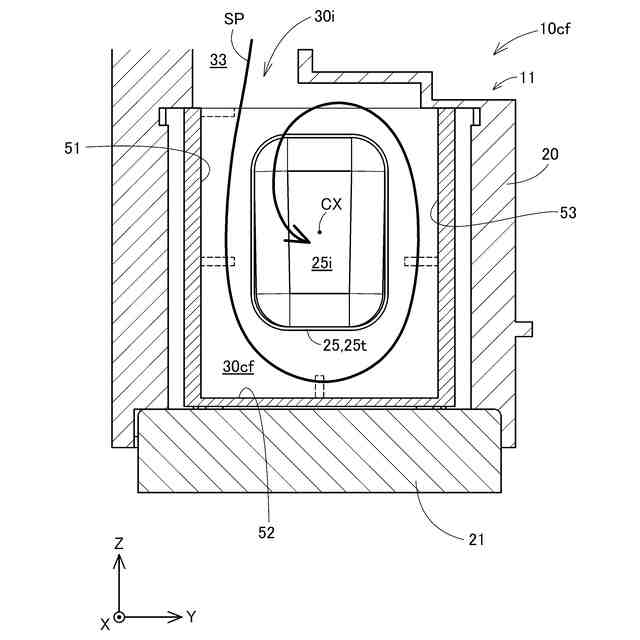

従来から、ガスメータでは、内部のガス流路の構造に関して様々な工夫がなされてきた。例えば、下記の特許文献１，２では、計測精度の低下の原因となる計測流路部内でのガスの乱流の発生が抑制されるように、計測流路部の入口や出口の手前で、ガスの流れを略Ｓ字状に屈曲させて折り返させるガス流路の構成が採用されている。また、下記の特許文献３では、計測流路部の入口や出口でガスを整流できるように、計測流路部の入口と出口のそれぞれに対向する壁面に、計測流路部の方へと突出する突起部を形成している。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－１７４９９号公報
特開２００７－１０４１４号公報
特開２００８－２３２９４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記の特許文献１，２の技術では、計測流路部の手前でガスの流れを略Ｓ字状に折り返させている分だけ、ガスの流路が長くなるため、ガスの圧力損失が増大する可能性があった。また、上記の特許文献３の技術では、計測流路部の入口の手前に設けた突起部が、計測流路部の入口近傍でのガスの流路を狭めたり、ガスの流れ方向を屈曲させたりして、計測流路部に流入するときのガスの圧力損失を増大させる方向に働く可能性があった。このように、従来のガスメータにおいては、計測流路部に流入するときのガスの圧力損失を低減することにより、ガスメータでのガスの圧力損失を低減することにいついて、依然として改良の余地があった。
【課題を解決するための手段】
【０００６】
本開示の技術は、以下の形態として実現することが可能である。
【０００７】
［第１形態］第１形態は、ガスメータとして提供される。第１形態のガスメータは、計測対象となるガスが流通する管状の計測流路部と、前記計測流路部内に超音波を照射して前記計測流路部を流れる前記ガスの流量を計測する流量計測部と、前記計測流路部の入口が配置され、前記ガスを前記計測流路部の入口へと誘導するためのバッファ室と、前記バッファ室へと前記ガスを導く流路を構成し、前記バッファ室を前記計測流路部の入口の中心軸方向に見たときに、前記中心軸からずれた前記バッファ室の端の領域に、前記中心軸方向に直交する方向から接続されている上流側流路部と、前記バッファ室を前記中心軸方向に見たときに、前記計測流路部の入口の外側の領域において、前記計測流路部の入口の周囲にある前記バッファ室の内壁面から突出しており、前記中心軸方向に直交する方向から見たときに、前記計測流路部の入口の手前の領域において前記計測流路部の入口側へと延在している部位を有する、少なくとも１つの誘導壁部と、を備える。
第１形態のガスメータによれば、計測流路部の入口の周りのバッファ室の内壁面に設けられた誘導壁部によって、計測流路部の入口へとガスを誘導できるため、計測流路部に流入するガスの流れを円滑化することができる。よって、計測流路部に流入するときのガスの圧力損失を低減でき、ガスメータでのガスの圧力損失を低減することができる。
【０００８】

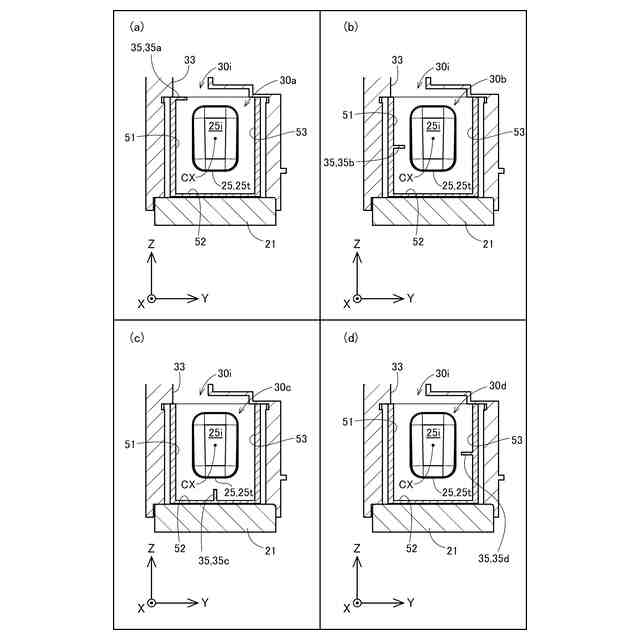

［第２形態］上記第１形態に記載のガスメータにおいて、前記バッファ室を前記中心軸方向に見たときに、複数の前記誘導壁部が前記計測流路部の入口の周りに形成されていてもよい。
第２形態のガスメータによれば、計測流路部の入口の周りの複数の誘導壁部によって、バッファ室から計測流路部の入口へとガスの経路を増加させるができ、計測流路部の入口へのガスの流入をさらに円滑化することができる。よって、ガスメータでのガスの圧力損失を、さらに低減することができる。
【０００９】

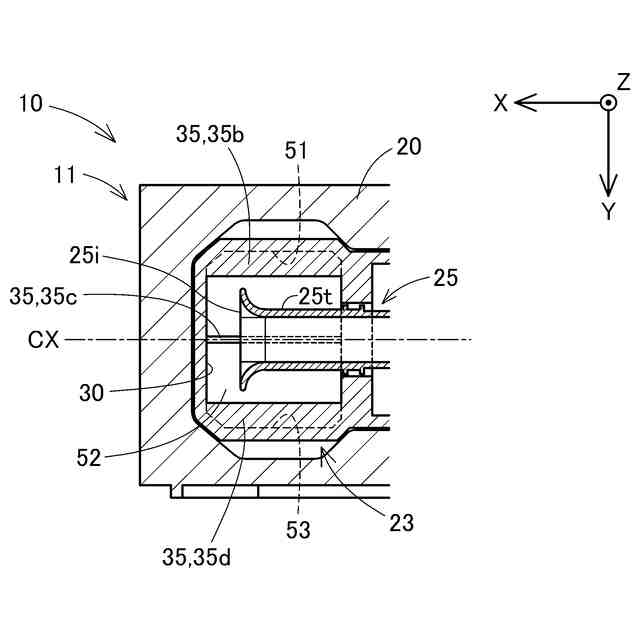

［第３形態］上記第１形態、または、第２形態に記載のガスメータにおいて、前記計測流路部の入口は、前記バッファ室の内壁面から前記中心軸方向に突出した位置に配置されており、前記誘導壁部は、前記中心軸方向に直交する方向に見たときに、前記計測流路部の入口の前方の領域から後方の領域まで延在していてよい。
第３形態のガスメータによれば、誘導壁部によって、計測流路部の入口の周りのガスを計測流路部の入口へとより誘導しやすくなる。よって、ガスメータでのガスの圧力損失を、さらに低減することができる。
【００１０】
［第４形態］上記第１形態、第２形態、および、第３形態のいずれか１つに記載のガスメータにおいて、前記誘導壁部は、前記上流側流路部が接続された前記バッファ室の入口において、前記上流側流路部の出口に面するように突出している入口誘導壁部を含んでいてもよい。
第４形態のガスメータによれば、入口誘導壁部によって、バッファ室の入口から計測流路部の入口の方へと向かうガスの流れを形成することができ、計測流路部の入口へと流入するガスの流れをさらに円滑にすることができる。
（【００１１】以降は省略されています）
