公開番号2025162347
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065588
出願日2024-04-15
発明の名称組合せ計量装置
出願人大和製衡株式会社
代理人個人
主分類G01G 19/387 20060101AFI20251020BHJP(測定;試験)
要約【課題】並列配備された複数のベルトコンベヤを本体ケースの上部に脱着可能に搭載配備し、各ベルトコンベヤで搬送した被計量物をそれぞれ計量ユニットに送り込むよう構成した組合せ計量装置において、被計量物を円滑に並列搬送して計量箇所に送り込むことができるとともに、部材や機構を取り外しての清掃などのメンテナンス作業を容易に行うことができるようにする。

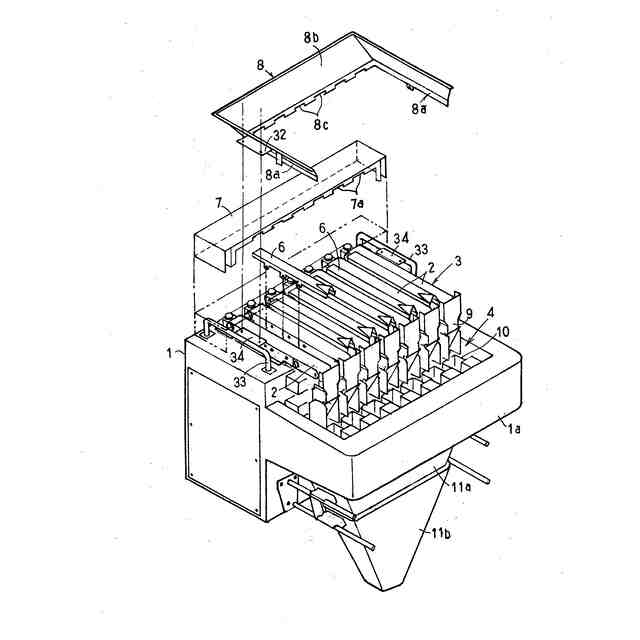

【解決手段】隣接するベルトコンベヤ2の間に形成された隙間を塞ぐカバーガイド6を、ベルトコンベヤ2のコンベヤフレーム24に脱着可能に連結支持するとともに、供給された被計量物をベルトコンベヤ2の始端部に導く供給ガイド8、及び、本体ケース1の上部に並列設置したコンベヤ駆動用の駆動ケース5群を覆うカバーケース7を、それぞれ脱着可能に本体ケースの上部に設置してある。

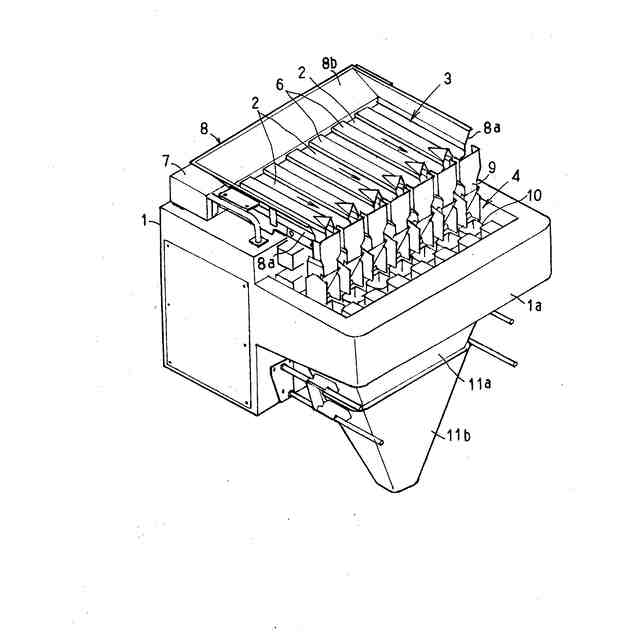

【選択図】図3
特許請求の範囲【請求項１】
並列配備された複数のベルトコンベヤを本体ケースの上部に脱着可能に搭載配備し、各ベルトコンベヤで搬送した被計量物をそれぞれ計量ユニットに送り込むよう構成した組合せ計量装置において、
隣接する前記ベルトコンベヤの間に形成された隙間を塞ぐカバーガイドを、ベルトコンベヤのコンベヤフレームに脱着可能に連結支持するとともに、供給された被計量物をベルトコンベヤの始端部に導く供給ガイド、及び、本体ケースの上部に並列設置したコンベヤ駆動用の駆動ケース群を覆うカバーケースを、それぞれ脱着可能に本体ケースの上部に設置してある、
ことを特徴とする組合せ計量装置。
続きを表示（約 440 文字）【請求項２】
前記供給ガイドに、最外側端のベルトコンベヤの横外側に沿う搬送ガイド部を備えてある、
請求項１に記載の組合せ計量装置。
【請求項３】
前記供給ガイドの前記搬送ガイド部を本体ケースに備えた取付け座に連結するよう構成してある、
請求項２に記載の組合せ計量装置。
【請求項４】
前記カバーガイドを、隣接するベルトコンベヤの対向するコンベヤフレームに亘って上方から係合支持してある、
請求項３に記載の組合せ計量装置。
【請求項５】
前記供給ガイドに、被計量物をベルトコンベヤの始端部に導く流下案内部を備えるとともに、この流下案内部の下端部に、前記カバーガイドの端部が入込む凹部を形成してある、
請求項４に記載の組合せ計量装置。
【請求項６】
前記カバーケースを、前記供給ガイドにおける流下案内部の下方に潜り込み近接させてある、
請求項５に記載の組合せ計量装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、計量処理する食品などの各種の被計量物を分散搬送して計量するようにした組合せ計量装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

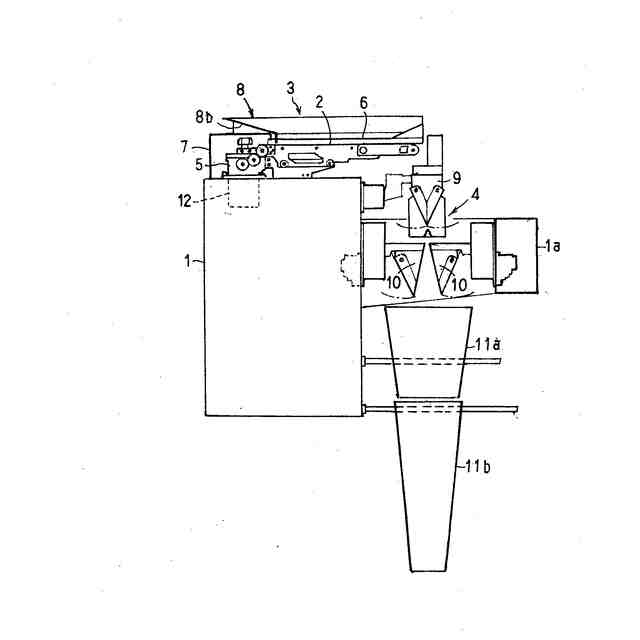

ベルトコンベヤを利用して被計量物を分散搬送する組合せ計量装置としては、例えば、特許文献１に示されているように、複数のベルトコンベヤを並列配備するとともに、各ベルトコンベヤで分散して搬送した被計量物を、複数連の計量ユニットを備えた計量箇所に送り込むよう構成したものが提案されている。
特開２０２３－１７５５４５号
【発明の概要】
【発明が解決しようとする課題】
【０００３】
食品を取扱う組合せ計量装置においては、比較的頻繁に洗浄などのメンテナンス作業を行うことが多く、この際、組み付けられた部材や機構を容易に脱着できることが望まれる。
【０００４】
本発明は、このような点に着目してなされたものであって、被計量物を円滑に並列搬送して計量箇所に送り込むことができるとともに、部材や機構を取り外しての清掃などのメンテナンス作業を容易に行うことができるようにすることを目的としている。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、本発明では次のように構成している。
【０００６】
（１）本発明に係る組合せ計量装置は、

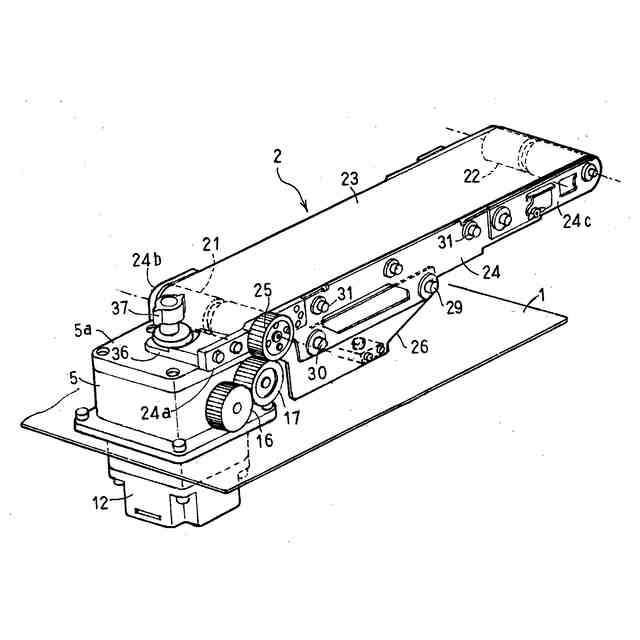

並列配備された複数のベルトコンベヤを本体ケースの上部に脱着可能に搭載配備し、各ベルトコンベヤで搬送した被計量物をそれぞれ計量ユニットに送り込むよう構成した組合せ計量装置において、

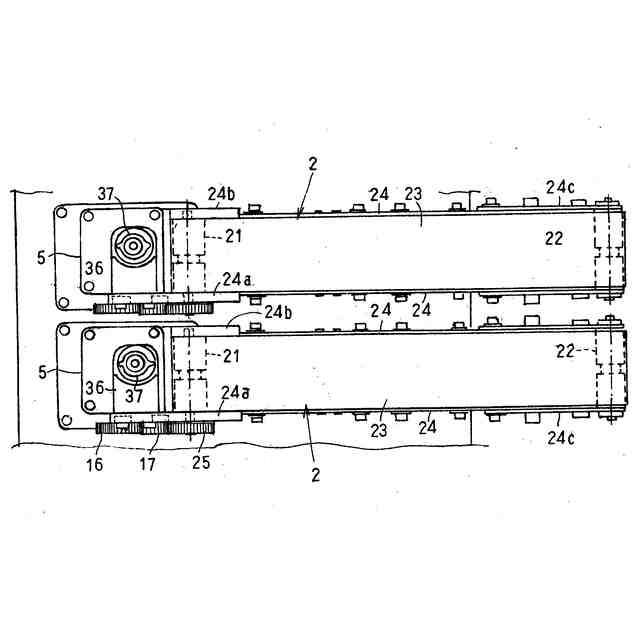

隣接する前記ベルトコンベヤの間に形成された隙間を塞ぐカバーガイドを、ベルトコンベヤのコンベヤフレームに脱着可能に連結支持するとともに、供給された被計量物をベルトコンベヤの始端部に導く供給ガイド、及び、本体ケースの上部に並列設置したコンベヤ駆動用の駆動ケース群を覆うカバーケースを、それぞれ脱着可能に本体ケースの上部に設置してある。
【０００７】
この構成によると、供給された被計量物は、供給ガイドによってベルトコンベヤの搬送始端部に円滑に導かれ、隣接するベルトコンベヤの間からこぼれ落ちることなく、的確に計量ユニットに送り込まれる。
【０００８】

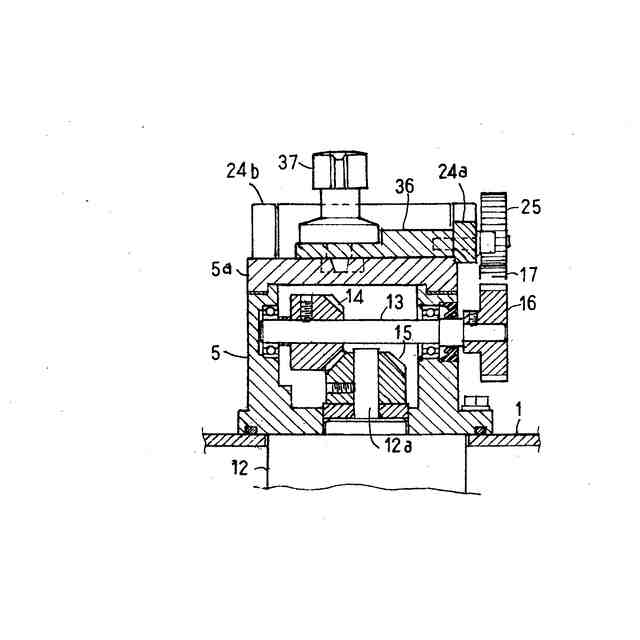

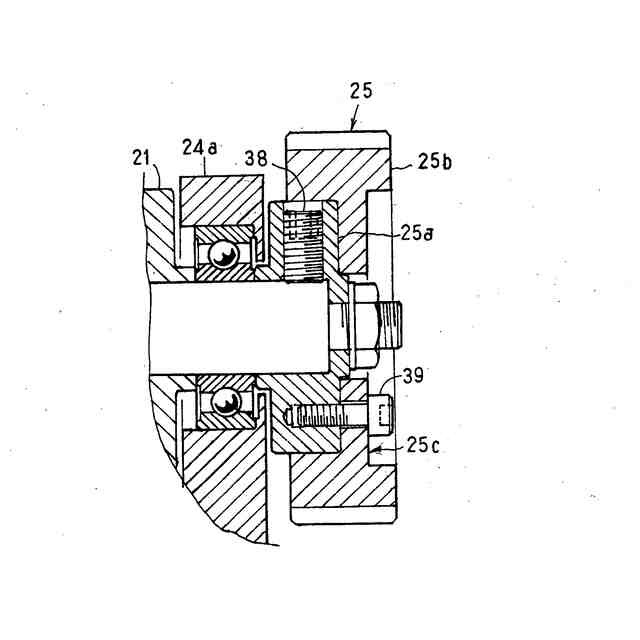

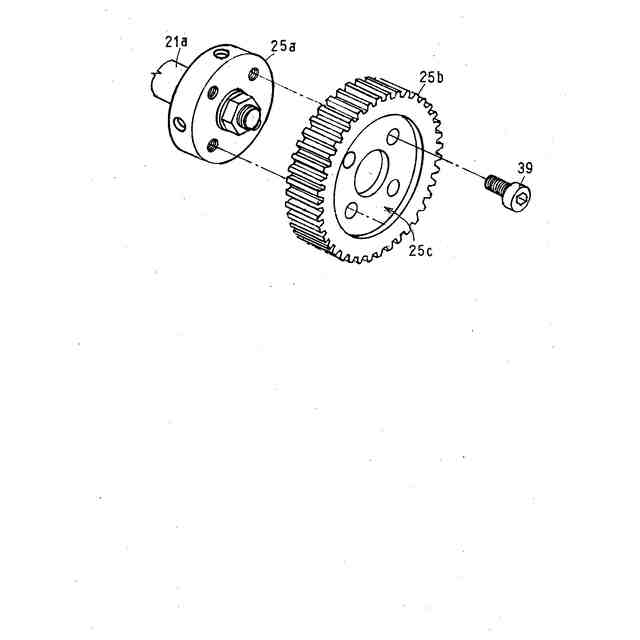

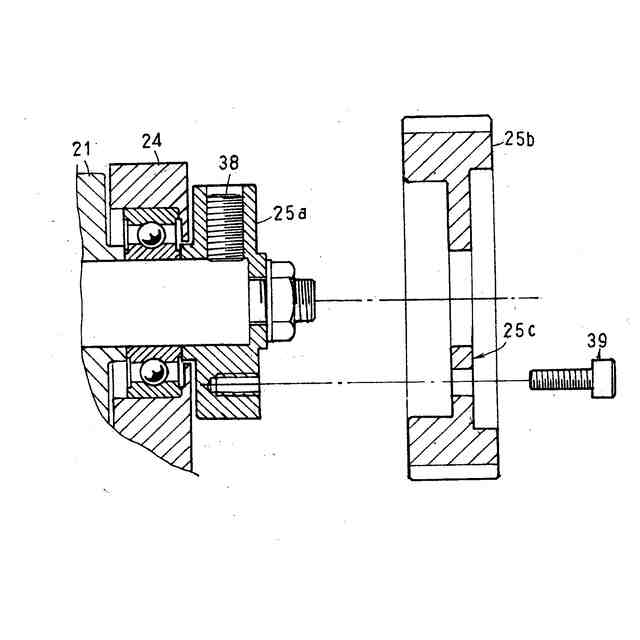

また、コンベヤ駆動用の駆動ケース群は、カバーケースで覆われて保護され、被計量物の欠片や遊離した汁が駆動箇所に降りかかることが防止される。
【０００９】
そして、カバーガイド、供給ガイド、及び、カバーケースをベルトコンベヤ共々に取り外すことで、清掃等のメンテナンス作業時を容易に行うことができる。
【００１０】
（２）本発明の好ましい実施態様では、
前記供給ガイドに、最外側端のベルトコンベヤの横外側に沿う搬送ガイド部を備えてある。
（【００１１】以降は省略されています）
