特許ウォッチ

公開番号2025181207
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024089046
出願日2024-05-31
発明の名称組合せ計量装置
出願人株式会社イシダ
代理人
主分類G01G 19/387 20060101AFI20251204BHJP(測定;試験)
要約【課題】上段のホッパの外壁を放射トラフの排出口よりも高くするために、ホッパの外壁にフェンスを設けているが、各ホッパを清掃するときは、まず、フェンスを取り除いてから、各ホッパを順番に取り外していくので、作業性が悪かった。
【解決手段】
本発明では、形状の異なる3のホッパを用意し、それらのホッパの外壁を高くして、従来のフェンスとホッパとを一体化したホッパとする。そして、第1ホッパの外壁に沿う左右方向の両端部は、両隣に位置する各ホッパの外壁の内側に位置する形状とし、第2ホッパの外壁の両端部のうち、右側端部は、右側に隣接するホッパの外壁の内側に位置し、左側端部は、左側に隣接するホッパの外壁の外側に位置する形状とする。さらに、第3ホッパの外壁は、両隣に位置する各ホッパの外壁の外側に位置する形状とする、これにより、各ホッパの外周を一巡する間に、各ホッパを順番に取り外すことができる。
【選択図】図1
特許請求の範囲【請求項１】
放射状に配列された複数の放射トラフの外周を取り囲むように配列され、前記各放射トラフから排出される物品をそれぞれ受け取る複数のホッパを備えた組合せ計量装置であって、
前記ホッパは、第１ホッパと、複数の第２ホッパと、第３ホッパとからなり、それらの

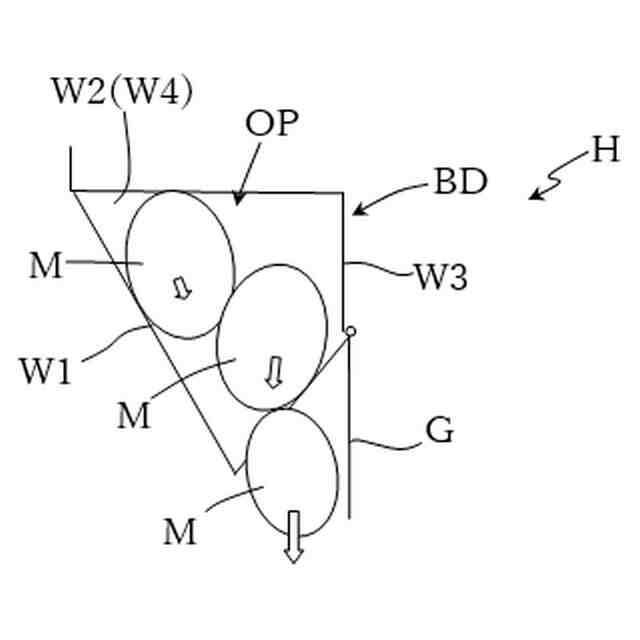

ホッパは、前記放射トラフから供給される物品を一時的に蓄えて排出する筐体と、
前記筐体の上部にあって、前記放射トラフから供給される物品を前記筐体内に案内する上部開口部と、を有し、
前記上部開口部の、前記放射トラフの排出口と対向する側には、前記放射トラフの排出口の高さよりも高い外壁が備えられ、

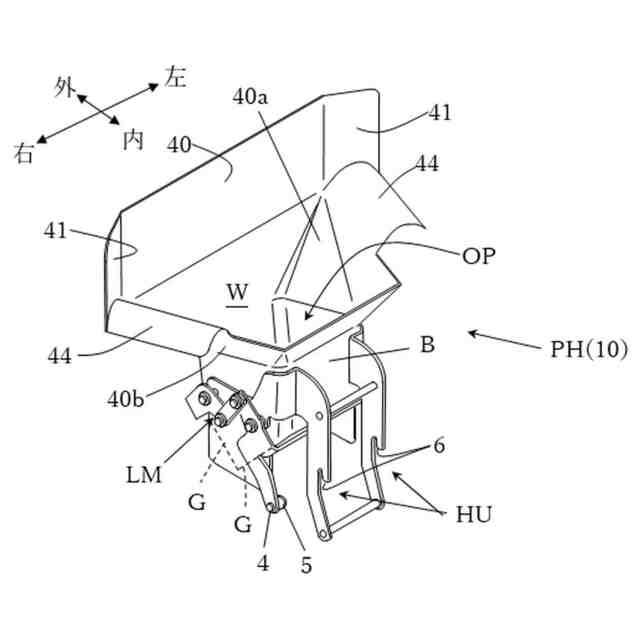

前記第１ホッパの前記外壁に沿う左右方向の両端部は、両隣のそれぞれのホッパの外壁の内側に位置し、

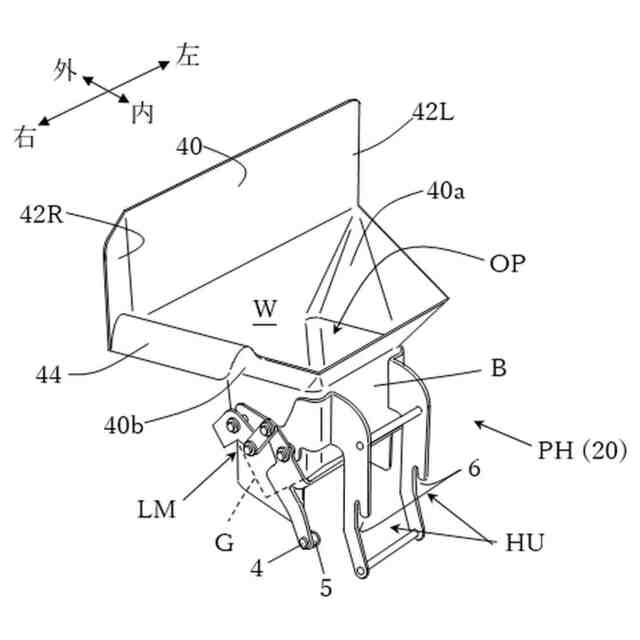

前記第２ホッパの前記外壁の右側端部は、右隣のホッパの外壁の内側に位置し、一方、左側端部は、左隣のホッパの外壁の外側に位置し、
前記第３ホッパの前記外壁は、両隣のそれぞれのホッパの外壁の外側に位置する、
組合せ計量装置。
続きを表示（約 470 文字）【請求項２】
放射状に配列された複数の放射トラフの外周を取り囲むように配列され、前記各放射トラフから排出される物品をそれぞれ受け取る複数のホッパを備えた組合せ計量装置であって、
前記ホッパは、第１ホッパと、複数の第２ホッパと、第３ホッパとからなり、それらの
ホッパは、前記放射トラフから供給される物品を一時的に蓄えて排出する筐体と、
前記筐体の上部にあって、前記放射トラフから供給される物品を前記筐体内に案内する上部開口部と、を有し、
前記上部開口部の、前記放射トラフの排出口と対向する側には、前記放射トラフの排出口の高さよりも高い外壁が備えられ、
前記第１ホッパの前記外壁に沿う左右方向の両端部は、両隣のそれぞれのホッパの外壁の内側に位置し、
前記第２ホッパの前記外壁の左側端部は、左隣のホッパの外壁の内側に位置し、一方、の右側端部は、右隣のホッパの外壁の外側に位置し、
前記第３ホッパの前記外壁は、両隣のそれぞれのホッパの外壁の外側に位置する、
組合せ計量装置。

発明の詳細な説明【技術分野】
【０００１】

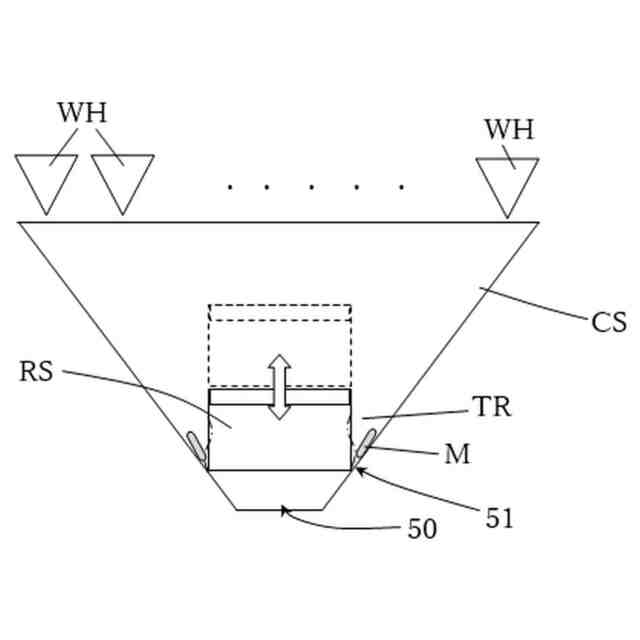

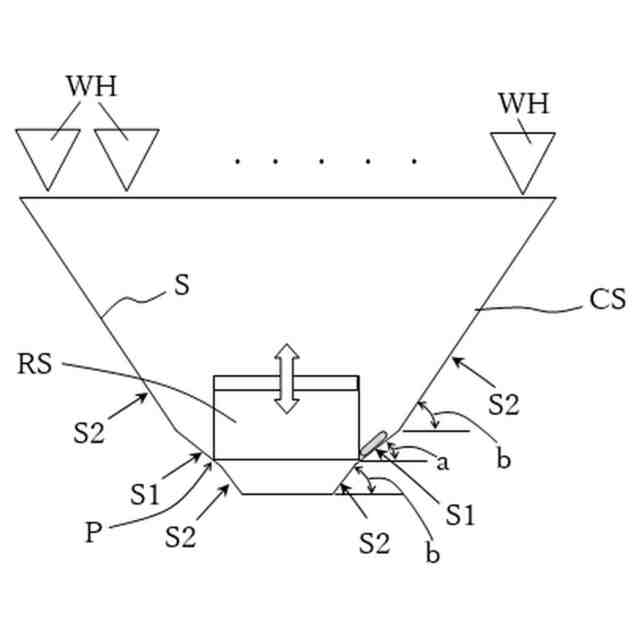

本発明は、組合せ計量装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば「もやし」のように、絡みやすい物品を組合せ計量する場合は、装置に投入される物品を解すために、下記特許文献１に開示されるように、放射トラフを扁平に成形し、広がったトラフの排出口に対応させて、物品を受け取るプールホッパの開口部を逆テーパー状に広げている。また、放射トラフの排出口と対向する側のホッパの背面側には、放射トラフの水平レベルよりも高いフェンスを着脱可能に装着して、物品がホッパから零れ落ちるのを防止している。
【０００３】
このフェンスは、着脱可能であるため、装置の洗浄に際しては、まず、装置の外周を一巡する間に、各ホッパのフェンスを順番に取り除き、続いて、もう一周、装置の外周を一巡しながら各ホッパを順番に取り除く必要がある。そのため、ホッパの脱着作業に時間が掛るため、作業性が悪い、という問題があった。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１１４３７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、そうした作業性の悪さを解消せんとするもので、装置の外周を一巡するだけで、プールホッパを装置から取り外して洗浄に回すことができる、新たな組合せ計量装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一実施形態に係る組合せ計量装置は、
放射状に配列された複数の放射トラフの外周を取り囲むように配列されて、対応する各
放射トラフから排出される物品をそれぞれ受け取る複数のホッパを備えた組合せ計量装置
であって、
前記ホッパは、第１ホッパと、複数の第２ホッパと、第３ホッパとからなり、それらの
ホッパは、前記放射トラフから供給される物品を一時的に蓄えて排出する筐体と、
前記筐体の上部にあって、対応する放射トラフから供給される物品を前記筐体内に案内する上部開口部と、を有し、
前記上部開口部の、前記放射トラフの排出口と対向する側には、前記放射トラフの排出口の高さよりも高い外壁が備えられ、
前記第１ホッパの前記外壁に沿う左右方向の両端部は、両隣に位置するそれぞれのホッパの外壁の内側に位置し、
前記第２ホッパの前記外壁の右側端部は、右隣に位置するホッパの外壁の内側に位置し、一方、左側端部は、左側に隣接するホッパの外壁の外側に位置し、
前記第３ホッパの前記外壁は、両隣に位置するそれぞれのホッパの外壁の外側に位置することを要旨とする。
【０００７】
この場合の各ホッパは、筐体下部の開口部に配置される開閉ゲートと、その開閉ゲートを開閉させるリンク機構と、筐体に取り付けられたハンガーユニットと、を備えているから、ホッパを装置本体から取り外すときは、まず、ホッパを装置側に傾けて、リンク機構の揺動端部と、装置本体側の開閉レバーとの噛み合いを解除し、その状態で、ホッパを引き上げれば、ホッパのハンガーユニットが、装置本体の支持バーから離脱するので、ホッパを装置本体から取り外すことができる。
【０００８】
そこで、上記構成の各ホッパを装置本体から取り外すときは、まず、両隣のホッパに邪魔されずに装置側に倒すことができる第１ホッパを、装置側に傾ける。すると、第１ホッパのリンク機構と本体側の開閉レバーとの噛み合いが解除されるから、その状態で、第１ホッパを持ち上げると、第１ホッパのハンガーユニットが装置本体側の支持バーから離れるから、第１ホッパを装置本体から取り外すことができる。
【０００９】
次に、取り外した第１ホッパの右隣の第２ホッパの外壁は、さらに右隣の第２ホッパの外壁の内側に位置しているから、第１ホッパの右隣の第２ホッパを装置側に傾ける。すると、前述同様に、傾けた第２ホッパのリンク機構と開閉レバーとの噛み合いが解除されるから、その状態で第２ホッパを持ち上げると、ハンガーユニットが、装置本体の支持バーから離れて、第２ホッパを取り外すことができる。
【００１０】
同様に、取り外した第２ホッパの右側の第２ホッパを装置側に傾けて持ち上げれば、装置本体から第２ホッパを取り外すことができる。こうした操作を、次々と繰り返して、反時計方向に各第２ホッパを順次取り外して行く。そうすれば、最後に第３ホッパが残るから、それを装置側に傾けて持ち上げれば、第３ホッパを取り外すことができる。これにより、装置本体から、各ホッパの取り外しが完了する。
（【００１１】以降は省略されています）
