公開番号2025171871
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077620
出願日2024-05-10
発明の名称計量装置
出願人株式会社イシダ
代理人フェリシテ弁理士法人
主分類G01G 23/00 20060101AFI20251113BHJP(測定;試験)
要約【課題】占有スペースが小さく、種々の熱源やノイズ発生源からの影響を防ぐことのできる汎用性の高い計量装置を提供すること。
【解決手段】一実施形態に係る計量装置1は、略同じ専有面積を有する上側骨組体11及び下側骨組体12と、上側骨組体11と下側骨組体12との間に取り付けられ上側骨組体11に負荷される荷重を検出するロードセル20と、上側骨組体11或いは下側骨組体12の四隅に取り付けられ上側骨組体11の上下動範囲を一定範囲に制限する限界止め30と、ロードセル20によって検出された荷重に関する信号を処理して外部に出力する電子基板40と、を備え、ロードセル20及び電子基板40は、それぞれ電気的ノイズの侵入を遮断する金属板51/52で覆われており、上側骨組体11及び下側骨組体12で挟まれた空間において金属板51/52で覆われた空間以外の領域には、外部機器を組み込み可能な空間が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
略同じ専有面積を有する上側骨組体及び下側骨組体と、
前記上側骨組体と前記下側骨組体との間に取り付けられ、前記上側骨組体に負荷される荷重を検出するロードセルと、
前記上側骨組体或いは前記下側骨組体の四隅に取り付けられ、前記上側骨組体の上下動範囲を一定範囲に制限する限界止めと、
前記ロードセルによって検出された荷重に関する信号を処理して外部に出力する電子基板と、を備え、
前記ロードセル及び前記電子基板は、それぞれ電気的ノイズの侵入を遮断する金属板で覆われており、
前記上側骨組体及び前記下側骨組体で挟まれた空間において前記金属板で覆われた空間以外の領域には、外部機器を組み込み可能な空間が設けられている、計量装置。
続きを表示（約 120 文字）【請求項２】
前記電子基板は、前記上側骨組体及び前記下側骨組体で挟まれた空間の外側に隣接して配置されている、請求項１に記載の計量装置。
【請求項３】
前記限界止めは、露出した状態で設けられている、請求項１に記載の計量装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、計量装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、業務用機器を組み込むことが可能な計量装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２-９８１６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、現状では、計量装置の占有スペースを可及的に小さくすると共に、計量装置に組み込まれる予定の種々の熱源やノイズ発生源からの影響を防ぐことのできる汎用性の高い計量装置が望まれている。
【０００５】
そこで、本発明は、上記課題に鑑みてなされたものであり、占有スペースが小さく、種々の熱源やノイズ発生源からの影響を防ぐことのできる汎用性の高い計量装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
一実施形態に係る計量装置は、略同じ専有面積を有する上側骨組体及び下側骨組体と、前記上側骨組体と前記下側骨組体との間に取り付けられ、前記上側骨組体に負荷される荷重を検出するロードセルと、前記上側骨組体或いは前記下側骨組体の四隅に取り付けられ、前記上側骨組体の上下動範囲を一定範囲に制限する限界止めと、前記ロードセルによって検出された荷重に関する信号を処理して外部に出力する電子基板と、を備え、前記ロードセル及び前記電子基板は、それぞれ電気的ノイズの侵入を遮断する金属板で覆われており、前記上側骨組体及び前記下側骨組体で挟まれた空間において前記金属板で覆われた空間以外の領域には、外部機器を組み込み可能な空間が設けられていることを要旨とする。
【発明の効果】
【０００７】
本発明によれば、占有スペースが小さく、種々の熱源やノイズ発生源からの影響を防ぐことのできる汎用性の高い計量装置を提供できる。
【図面の簡単な説明】
【０００８】

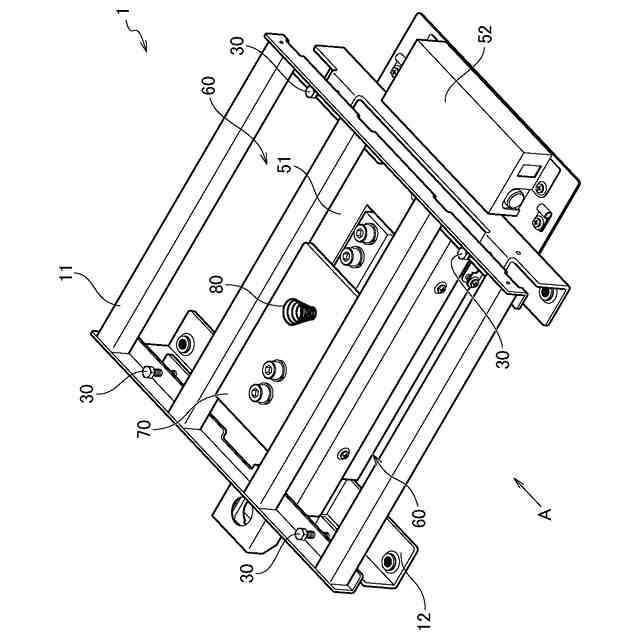

図１は、一実施形態に係る組合せ計量装置１の構成（金属板５１/５２あり）の一例を説明するための斜視図である。

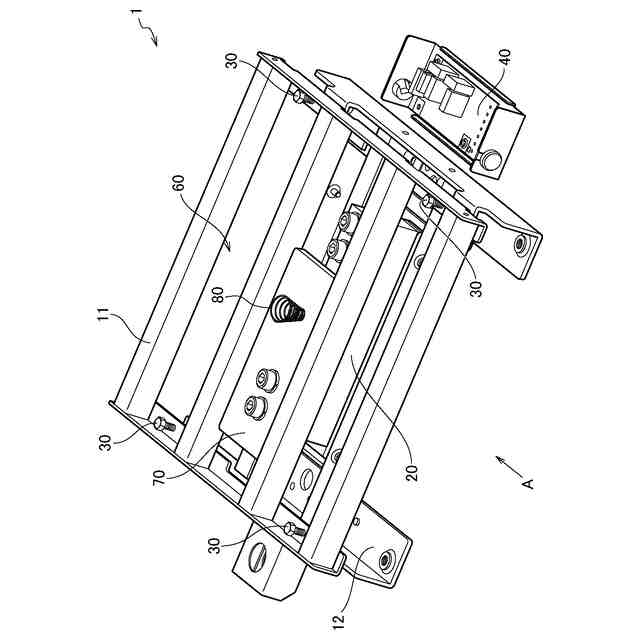

図２は、一実施形態に係る計量装置１の構成（金属板５１/５２無し）の一例を説明するための斜視図である。
図３は、図１を方向Ａから見た図である。

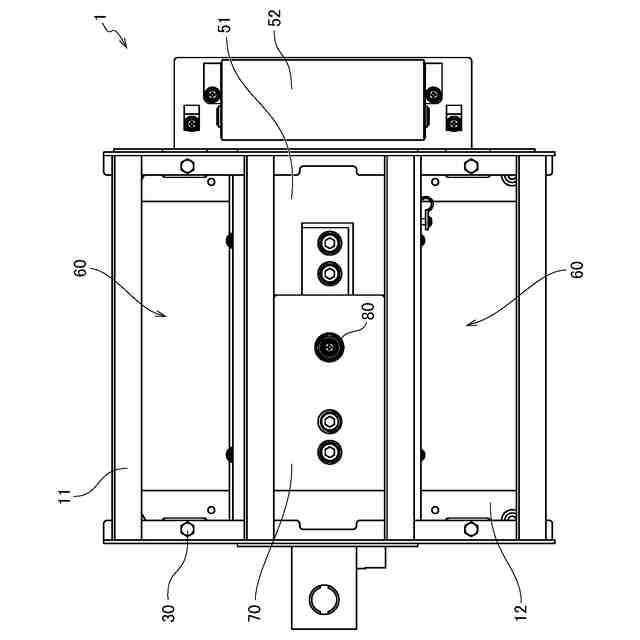

図４は、図１を上方から見た図である。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照しながら、本発明の好適な実施形態について詳細に説明する。なお、以下の図面の記載において、同一又は類似の部分には、同一又は類似の符号を付している。ただし、図面は模式的なものであり、各寸法の比率等は現実のものとは異なることに留意すべきである。したがって、具体的な寸法等は、以下の説明を参酌して判断すべきである。また、図面相互間においても互いの寸法の関係や比率が異なる部分が含まれ得る。本明細書及び図面において、実質的に同一の機能、構成を有する要素については、同一の符号を付することにより重複説明を省略し、また本発明に直接関係のない要素は図示を省略する。
【００１０】
（第１実施形態）
以下、図１～図４を参照して、本発明の第１実施形態に係る計量装置１について説明する。図１は、本実施形態に係る組合せ計量装置１の構成（金属板５１/５２あり）の一例を説明するための斜視図であり、図２は、本実施形態に係る計量装置１の構成（金属板５１/５２無し）の一例を説明するための斜視図であり、図３は、図１を方向Ａから見た図であり、図４は、図１を上方から見た図である。
（【００１１】以降は省略されています）
