公開番号2025169587
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074413
出願日2024-05-01
発明の名称組合せ計量装置
出願人株式会社イシダ
代理人フェリシテ弁理士法人
主分類G01G 19/387 20060101AFI20251107BHJP(測定;試験)
要約【課題】装置サイズを維持したまま、ホッパへ1個ずつ物品を供給する確率を向上させること。
【解決手段】一実施形態に係る組合せ計量装置1において、制御部50は、物品が分散テーブル10に供給される場合は、リング状フェンス20を下降させて、分散テーブル10上に供給される物品を堰き止め、物品を分散テーブル10から排出する場合は、リング状フェンス20を上昇させて、リング状フェンス20の下端部と分散テーブル10の周縁部との間に、物品の単体が切欠き部11を抜けて排出される間隔に保持する。
【選択図】図1
特許請求の範囲【請求項１】
外部から供給される物品を受け止めて周囲へ分散させる分散テーブルと、
前記分散テーブルに供給される前記物品を一時的に堰き止めるリング状フェンスと、
前記リング状フェンスを前記分散テーブルに対して上下動させる駆動部と、
前記分散テーブルの外周に放射状に配置されて、前記分散テーブルから排出される前記物品を前記分散テーブルから遠ざける方向へ搬送する複数の放射トラフと、
前記放射トラフの各々から排出される前記物品を受け止めて排出する複数のホッパと、
前記駆動部の動作を制御する制御部と、を備え、
前記放射トラフの各々に対応する前記分散テーブルの周縁部に、前記分散テーブル上の前記物品を前記放射トラフの各々に向けて排出させる切欠き部がそれぞれ設けられ、
前記制御部は、
前記物品が前記分散テーブルに供給される場合は、前記リング状フェンスを下降させて、前記分散テーブル上に供給される前記物品を堰き止め、
前記物品を前記分散テーブルから排出する場合は、前記リング状フェンスを上昇させて、前記リング状フェンスの下端部と前記分散テーブルの周縁部との間に、前記物品の単体が前記切欠き部を抜けて排出される間隔に保持する、組合せ計量装置。
続きを表示（約 290 文字）【請求項２】
前記放射トラフには、Ｖ字状の溝が設けられる、請求項１に記載の組合せ計量装置。
【請求項３】
前記溝の前記分散テーブルの近傍には、前記溝の底よりも高い位置に段部が設けられている、請求項２に記載の組合せ計量装置。
【請求項４】
前記溝の底面は、前記分散テーブルから前記ホッパに向かうにつれて幅が狭くなっていく、請求項２に記載の組合せ計量装置。
【請求項５】
前記分散テーブルの周縁部において、互いに隣接する切欠き部と切欠き部との間の外向き部分には、上向きの突起部が設けられている、請求項１に記載の組合せ計量装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、組合せ計量装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、組合せ計量装置において、ウインナーソーセージのような棒状物を、ホッパへ１個ずつ供給するために、トラフをＶ字状に形成して、かかる棒状物を一列縦隊に整列させる技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３１８５７３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術では、上述のＶ字状のトラフにおいて、上下に重なった棒状物を一列縦隊に整列させるには、トラフの長さを相対的に長くして、一列縦隊になるまでの搬送距離を確保する必要があるが、そうすると、放射状にトラフが配置される場合、装置サイズが相対的に大きくなってしまうという問題点があった。
【０００５】
そこで、本発明は、上記課題に鑑みてなされたものであり、装置サイズを維持したまま、ホッパへ１個ずつ物品を供給する確率を向上させることができる組合せ計量装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
一実施形態に係る組合せ計量装置は、外部から供給される物品を受け止めて周囲へ分散させる分散テーブルと、前記分散テーブルに供給される前記物品を一時的に堰き止めるリング状フェンスと、前記リング状フェンスを前記分散テーブルに対して上下動させる駆動部と、前記分散テーブルの外周に放射状に配置されて、前記分散テーブルから排出される前記物品を前記分散テーブルから遠ざける方向へ搬送する複数の放射トラフと、前記放射トラフの各々から排出される前記物品を受け止めて排出する複数のホッパと、前記駆動部の動作を制御する制御部と、を備え、前記放射トラフの各々に対応する前記分散テーブルの周縁部に、前記分散テーブル上の前記物品を前記放射トラフの各々に向けて排出させる切欠き部がそれぞれ設けられ、前記制御部は、前記物品が前記分散テーブルに供給される場合は、前記リング状フェンスを下降させて、前記分散テーブル上に供給される前記物品を堰き止め、前記物品を前記分散テーブルから排出する場合は、前記リング状フェンスを上昇させて、前記リング状フェンスの下端部と前記分散テーブルの周縁部との間に、前記物品の単体が前記切欠き部を抜けて排出される間隔に保持することを要旨とする。
【発明の効果】
【０００７】
本発明によれば、装置サイズを維持したまま、ホッパへ１個ずつ物品を供給する確率を向上させることができる組合せ計量装置を提供できる。
【図面の簡単な説明】
【０００８】

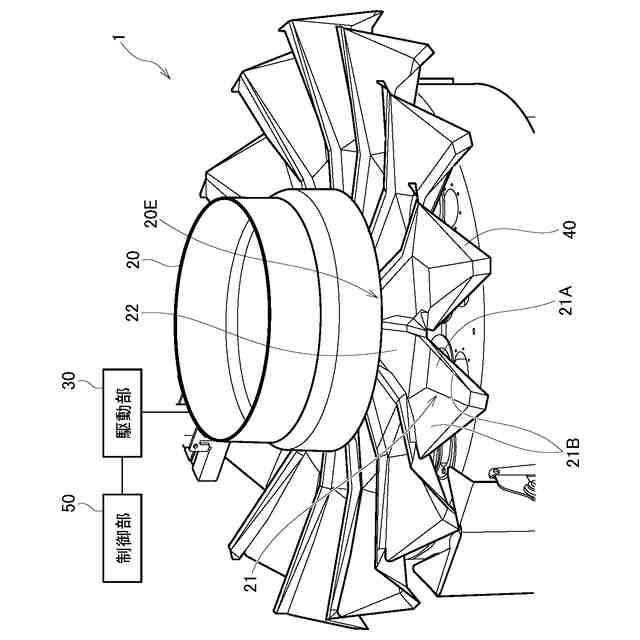

図１は、一実施形態に係る組合せ計量装置１の構成の一例を説明するための斜視図である。
図２は、一実施形態に係る組合せ計量装置１の構成の一例を上方から見た図である。
図３は、一実施形態に係る組合せ計量装置１の構成の一例を説明するための斜視図である。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照しながら、本発明の好適な実施形態について詳細に説明する。なお、以下の図面の記載において、同一又は類似の部分には、同一又は類似の符号を付している。ただし、図面は模式的なものであり、各寸法の比率等は現実のものとは異なることに留意すべきである。したがって、具体的な寸法等は、以下の説明を参酌して判断すべきである。また、図面相互間においても互いの寸法の関係や比率が異なる部分が含まれ得る。本明細書及び図面において、実質的に同一の機能、構成を有する要素については、同一の符号を付することにより重複説明を省略し、また本発明に直接関係のない要素は図示を省略する。
【００１０】
（第１実施形態）
以下、図１～図３を参照して、本発明の第１実施形態に係る組合せ計量装置１について説明する。図１及び図３は、本実施形態に係る組合せ計量装置１の構成の一例を説明するための斜視図であり、図２は、本実施形態に係る組合せ計量装置１の構成の一例を上方から見た図である。
（【００１１】以降は省略されています）
