特許ウォッチ

公開番号2025162852
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066315
出願日2024-04-16
発明の名称組合せ計量装置
出願人株式会社イシダ
代理人フェリシテ弁理士法人
主分類G01G 19/387 20060101AFI20251021BHJP(測定;試験)
要約【課題】各トラフ上で全高の異なる物品が複数列で流れてきた場合であっても、適切に物品の搬送を遮ること。
【解決手段】一実施形態に係る組合せ計量装置1は、搬送面に対する高さHが異なる物品100を搬送する複数の搬送部10と、搬送部10において搬送される物品100に対して上方から接触し、物品100の搬送を遮る接触板20と、接触板20が物品100と接触する第1状態と接触板20が物品100と接触しない第2状態とを切り替える駆動部30と、駆動部30を制御する制御部40とを備える。接触板20は、搬送部10の幅方向Wに複数配置され、搬送部10に配置される複数の接触板20は、駆動部30によってそれぞれ独立に第1状態と第2状態とに切り替えられ、制御部40は、駆動部30を制御し第2状態から第1状態に切り替えることにより搬送部10の幅方向Wに並ぶ物品の高さHに合わせて物品100の搬送を遮らせる。
【選択図】図3
特許請求の範囲【請求項１】
搬送面に対する高さが異なる物品を搬送する複数の搬送部と、
前記搬送部において搬送される前記物品に対して上方から接触し、前記物品の搬送を遮る接触板と、
前記接触板が前記物品と接触する第１状態と、前記接触板が前記物品と接触しない第２状態とを切り替える駆動部と、
前記駆動部を制御する制御部と、を備え、
前記接触板は、前記搬送部の幅方向に複数配置され、
前記搬送部に配置される複数の前記接触板は、前記駆動部によってそれぞれ独立に前記第１状態と前記第２状態とに切り替えられ、
前記制御部は、前記駆動部を制御し前記第２状態から前記第１状態に切り替えることにより、前記搬送部の幅方向に並ぶ前記物品の高さに合わせて前記物品の搬送を遮らせる、組合せ計量装置。
続きを表示（約 370 文字）【請求項２】
前記駆動部は、前記接触板を上方から降下させることで前記第２状態から前記第１状態に切り替え、
前記接触板は、上流から下流に向かうにつれて上方から下方に向うように傾斜する、請求項１に記載の組合せ計量装置。
【請求項３】
前記搬送部の下流側の端部より下流に、一時的に前記物品の排出を遮るストッパを更に有する、請求項１に記載の組合せ計量装置。
【請求項４】
前記接触板は、前記搬送部の下流側の端部より上流に配置される、請求項１に記載の組合せ計量装置。
【請求項５】
前記駆動部は、エアシリンダによって構成される、請求項１に記載の組合せ計量装置。
【請求項６】
前記ストッパ及び前記接触板は、前記搬送部と連動する、請求項３に記載の組合せ計量装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、組合せ計量装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、組合せ計量装置において、トラフ先端シャッタによって、各トラフ上で物品の搬送を遮る技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
ＷＯ２０２０/００３４０８
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術では、各トラフ上で全高の異なる物品が２列で流れてきた場合、トラフ先端シャッタは、全高の高い方の物品に接触したときに全高の低い方の物品に接触することができないため、全高の低い方の物品の搬送を遮ることができないという問題点があった。
【０００５】
そこで、本発明は、上記課題に鑑みてなされたものであり、各トラフ上で全高の異なる物品が複数列で流れてきた場合であっても、適切に物品の搬送を遮ることができる組合せ計量装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
一実施形態に係る組合せ計量装置は、搬送面に対する高さが異なる物品を搬送する複数の搬送部と、前記搬送部において搬送される前記物品に対して上方から接触し、前記物品の搬送を遮る接触板と、前記接触板が前記物品と接触する第１状態と、前記接触板が前記物品と接触しない第２状態とを切り替える駆動部と、前記駆動部を制御する制御部と、を備え、前記接触板は、前記搬送部の幅方向に複数配置され、前記搬送部に配置される複数の前記接触板は、前記駆動部によってそれぞれ独立に前記第１状態と前記第２状態とに切り替えられ、前記制御部は、前記駆動部を制御し前記第２状態から前記第１状態に切り替えることにより、前記搬送部の幅方向に並ぶ前記物品の高さに合わせて前記物品の搬送を遮らせることを要旨とする。
【発明の効果】
【０００７】
本発明によれば、各トラフ上で全高の異なる物品が複数列で流れてきた場合であっても、適切に物品の搬送を遮ることができる組合せ計量装置を提供できる。
【図面の簡単な説明】
【０００８】
図１は、一実施形態に係る組合せ計量装置１の構成の一例を説明するためのイラスト図である。
図２は、一実施形態に係る組合せ計量装置１の構成の一例を説明するための側面概略図である。

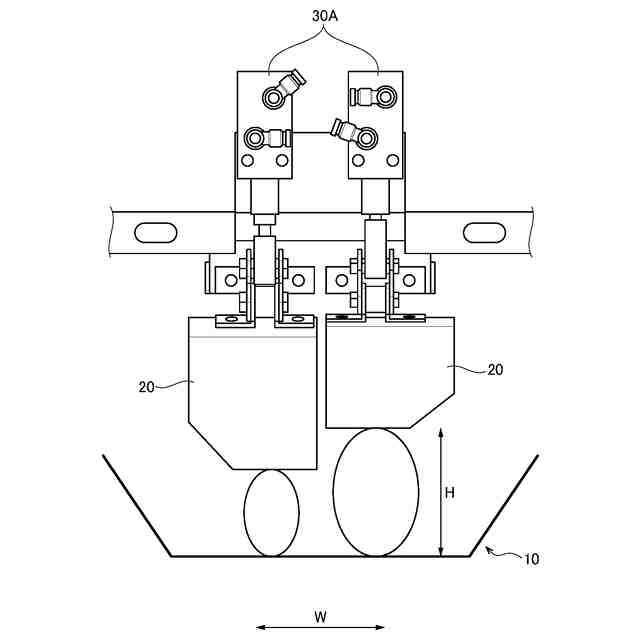

図３は、一実施形態に係る組合せ計量装置１の構成の一例を説明するための正面図である。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照しながら、本発明の好適な実施形態について詳細に説明する。なお、以下の図面の記載において、同一又は類似の部分には、同一又は類似の符号を付している。ただし、図面は模式的なものであり、各寸法の比率等は現実のものとは異なることに留意すべきである。したがって、具体的な寸法等は、以下の説明を参酌して判断すべきである。また、図面相互間においても互いの寸法の関係や比率が異なる部分が含まれ得る。本明細書及び図面において、実質的に同一の機能、構成を有する要素については、同一の符号を付することにより重複説明を省略し、また本発明に直接関係のない要素は図示を省略する。
【００１０】
（第１実施形態）
以下、図１～図３を参照して、本発明の第１実施形態に係る組合せ計量装置１について説明する。図１～図３は、本実施形態に係る組合せ計量装置１の構成の一例を説明するための図である。
（【００１１】以降は省略されています）
