公開番号2025169429
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2025140927,2021120994
出願日2025-08-27,2021-07-21
発明の名称台紙レスラベルのラベル切断装置
出願人株式会社イシダ
代理人
主分類B41J 11/70 20060101AFI20251105BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】一定形状のラベル片が搬送方向に連続的に繋がった台紙レスラベルと、台紙レス
ラベルから前記ラベル片を切り出すことのできるラベル切断装置を提供することを課題と
する。
【解決手段】複数のラベル片が、搬送方向と直交する方向の切欠きを介して搬送方向に連続的に繋がった台紙レスラベルの切断装置であって、前記台紙レスラベルを切断するカッターと、前記カッターの上流側に配置されて、前記台紙レスラベルを前記カッターに搬送する搬送機構と、前記搬送機構と前記カッターとの間に配置されて、前記切欠きを検出するセンサと、前記センサの切欠き検出信号に基づいて前記カッターを動作させる制御部と、を備え、前記制御部は、前記センサで検出された前記切欠きが、前記カッターの切断位置に到達するタイミングで前記カッターを動作させる。
【選択図】図1
特許請求の範囲【請求項１】
複数のラベル片が、搬送方向と直交する方向の切欠きを介して搬送方向に連続的に繋が
り、
前記切欠きの搬送方向の幅は、切断位置のずれを許容する幅に形成されている
台紙レスラベルの切断装置であって、
前記台紙レスラベルを
前記搬送方向と直交する方向で
切断するカッターと、
前記カッターの上流側に配置されて、前記台紙レスラベルを前記カッターに搬送する搬
送機構と、
前記搬送機構と前記カッターとの間に配置されて、前記切欠きを検出するセンサと、
前記センサの切欠き検出信号に基づいて前記カッターを動作させる制御部と、を備え、
前記制御部は、前記センサで検出された前記切欠きが、前記カッターの切断位置に到達
するタイミングで前記カッターを動作させる、
ラベル切断装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、切断位置が決められた台紙レスラベル
から
、その切断位置で一枚のラベル片を切り出すことのできるラベル切断装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
台紙を使用しない、所謂、台紙レスラベルは、印字量に応じてラベルのカット位置が変
えられることから、種々の商品に多用されているが、下記特許文献に開示されたラベルの
ように、一定形状のラベル片を搬送方向に連続させた台紙レスラベルもある。
【０００３】
このような台紙レスラベルでは、一定形状のラベル片とラベル片との境界部分でラベル
をカットしなければならないので、そのカット位置が少しでもずれると、形状の異なるラ
ベル片が発行され、それが商品に貼付されると、商品自体の価値が損なわれる問題が起き
る。
【先行技術文献】
【特許文献】
【０００４】
特開平９－２４４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、この問題を解決することのできる新たな台紙レスラベル
から
、
一枚
のラベル片を所定の位置でカットすることのできるラベル切断装
置を
提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明に
用い

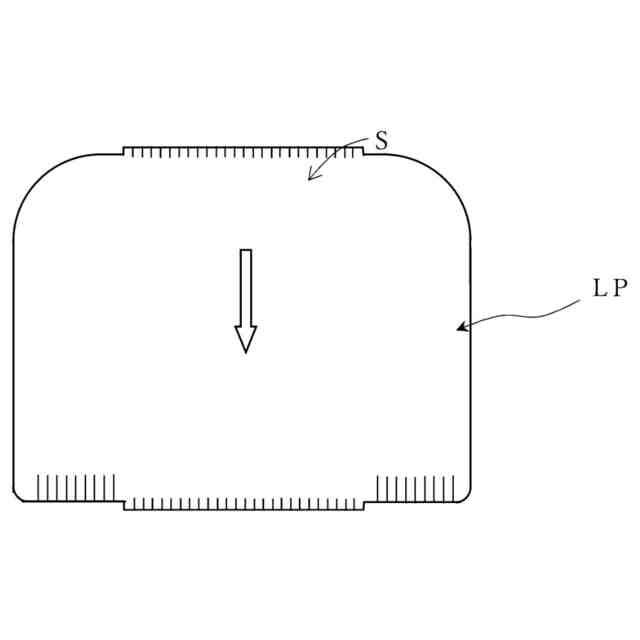

る台紙レスラベルは、一方の面が印字面、他方の面が貼付面とされた所定形状のラベル
片
を一つの単位として搬送方向に連続的に繋がった帯状の台紙レスラベルであって、
前記各ラベル片間の境界部分には、前記搬送方向と直交する方向に切断代が設けられ、
前記切断代の搬送方向の幅は、カッターの切断位置のずれを許容する幅に形成されてい
る、台紙レスラベルである。
【０００７】
これにより、カッターの切断位置が多少ずれても、所定形状のラベル片には影響しない
から、印字発行されたラベル片が商品に貼付された場合でも、その商品価値が損なわれる
ようなことはない。
【０００８】

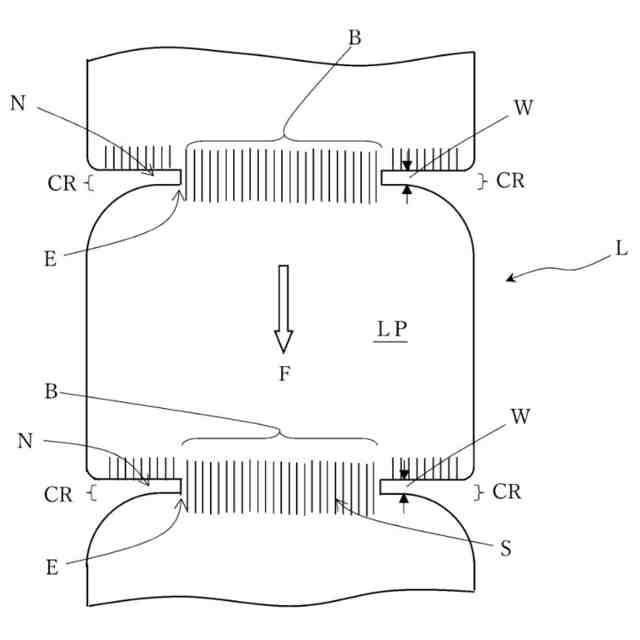

また、前記切断代には、前記搬送方向と直交する方向の面対称の切欠きが設けられ、前
記面対称の切欠きに挟まれた領域には、前記搬送方向と平行なスリットが、前記搬送方向
と直交する方向に複数設けられている。
【０００９】
これにより、隣接するラベル片は、面対称の切欠き部分で切断されるから、その切断位
置が多少ずれても所定形状のラベル片には影響しない。また、面対称の切欠きに挟まれた
領域には、搬送方向と平行なスリットが複数設けられ、それらのスリットの略中央部分が
搬送方向と直交する方向に切断されるから、その切断面には、各スリットが露出すること
になる。そのため、発行されたラベル片が包装商品に貼付された場合に、その商品の包装
フイルムが引き裂かれると、それに伴ってラベル片のスリットから引き裂かれるようにな
る。したがって、例えば、包装おにぎりに貼付するラベルとして最適なものになる。
【００１０】

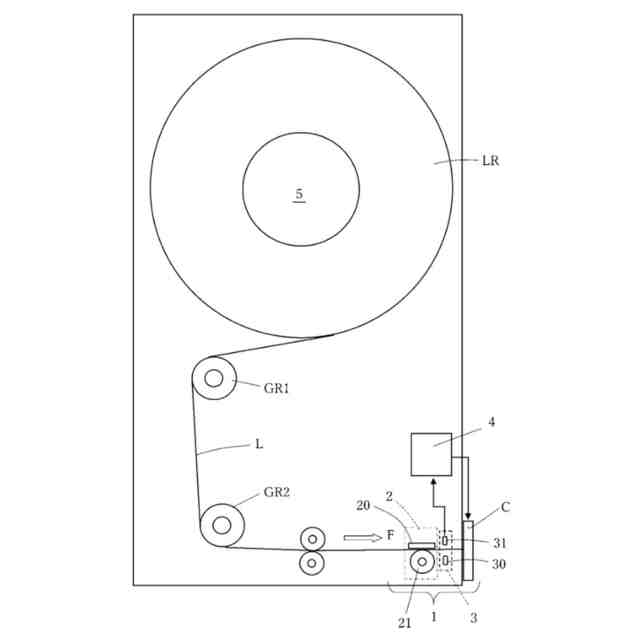

本発明に係るラベル切断装置は、複数のラベル片が、搬送方向と直交する方向の切欠きを介して搬送方向に連続的に繋が
り、前記切欠きの搬送方向の幅は、切断位置のずれを許容する幅に形成されている
台紙レスラベルの切断装置であって、
前記台紙レスラベルを
前記搬送方向と直交する方向で
切断するカッターと、
前記カッターの上流側に配置されて、前記台紙レスラベルを前記カッターに搬送する搬
送機構と、
前記搬送機構と前記カッターとの間に配置されて、前記切欠きを検出するセンサと、
前記センサの切欠き検出信号に基づいて前記カッターを動作させる制御部と、を備え、
前記制御部は、前記センサで検出された前記切欠きが、前記カッターの切断位置に到達
するタイミングで前記カッターを動作させることを特徴とする。
（【００１１】以降は省略されています）
