公開番号2025161507
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064758
出願日2024-04-12
発明の名称測定器
出願人株式会社ミツトヨ
代理人個人
主分類G01B 21/00 20060101AFI20251017BHJP(測定;試験)
要約【課題】基点設定や測定データの確定にあたって、ユーザの操作による影響を排除することができ、測定精度が向上する測定器を提供する。
【解決手段】測定器であって、ユーザからの指示操作を受け付ける操作受付部と、指が操作受付部に近接離間するときに、指と操作受付部との距離を測距する近接センサを備える。操作受付部は、測定データを確定させる測定データ確定の指示を受け付け、指が操作受付部に接近してきたことを近接センサが検知したら、中央制御部は、測定値を仮確定測定データとして順次メモリに記憶しておき、操作受付部が測定データ確定の指示を受け付けたら、メモリに記憶した仮確定測定データのなかの一つまたは二つ以上を確定した測定データとする。

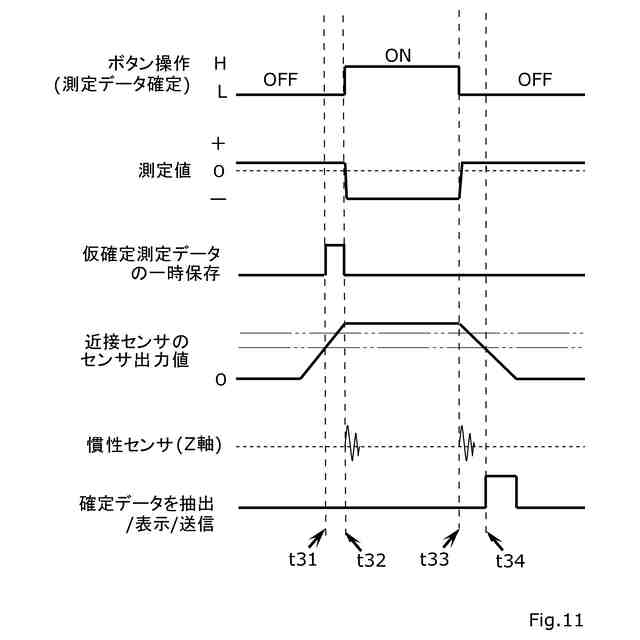

【選択図】図11
特許請求の範囲【請求項１】
測定器であって、
本体部と、
前記本体部に設けられ、接触または非接触により測定対象物の位置を検出する位置検出器と、
前記本体部に設けられ、ユーザからの指示操作を受け付ける操作受付部と、
物体が前記操作受付部に近接離間するときに、前記物体と前記操作受付部との距離を測距する近接センサと、
全体の動作を制御する中央制御部と、を備える
ことを特徴とする測定器。
続きを表示（約 1,300 文字）【請求項２】
請求項1に記載の測定器であって、

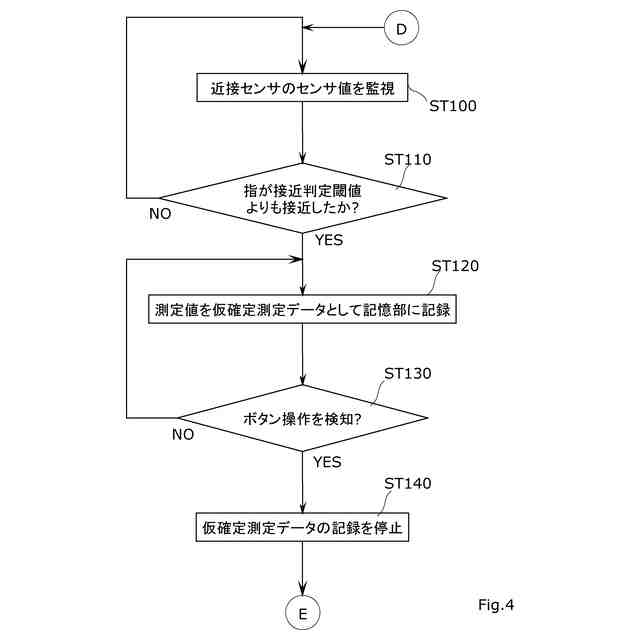

前記操作受付部は、測定データを確定させる測定データ確定の指示を受け付け、
前記物体が前記操作受付部に近接してきたことを前記近接センサが検知したら、
前記中央制御部は、前記位置検出器による測定値を仮確定測定データとして順次記憶部に記憶しておき、
前記操作受付部が測定データ確定の指示を受け付けたら、前記中央制御部は、前記記憶部に記憶した前記仮確定測定データのなかの一つまたは二つ以上を確定した測定データとする
ことを特徴とする測定器。
【請求項３】
請求項2に記載の測定器であって、
前記操作受付部が測定データ確定の指示を受け付けたら、前記中央制御部は、前記記憶部に記憶した前記仮確定測定データのなかで、前記操作受付部が測定データ確定の指示を検知する直前の仮確定測定データを確定した測定データとする
ことを特徴とする測定器。
【請求項４】
請求項1に記載の測定器であって、

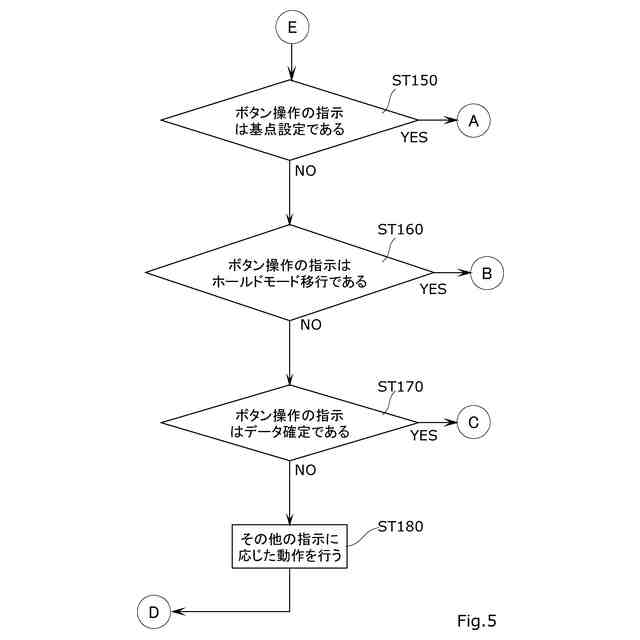

前記操作受付部は、基点設定指示を受け付け、
前記操作受付部が基点設定指示を受け付けた後、続いて、前記物体が前記操作受付部から離間したことを前記近接センサが検知したら、前記中央制御部は、前記位置検出器にて検出された前記測定対象物の位置を基点として設定する
ことを特徴とする測定器。
【請求項５】
請求項1に記載の測定器であって、
前記操作受付部は、ホールドモードへのモード移行指示を受け付け、
前記操作受付部がホールドモードへのモード移行指示を受け付けた後、続いて、前記物体が前記操作受付部から離間したことを前記近接センサが検知したら、前記中央制御部は、前記位置検出器による測定値のサンプリングを開始し、指示されたホールドモードを実行する
ことを特徴とする測定器。
【請求項６】
請求項1に記載の測定器であって、
さらに、慣性センサを備える
ことを特徴とする測定器。
【請求項７】
請求項1に記載の測定器であって、
前記操作受付部は、前記物体の接触または押圧によってユーザからの指示操作を受け付ける
ことを特徴とする測定器。
【請求項８】
請求項1から請求項7のいずれかに記載の測定器において、
前記位置検出器は、
一軸の測定軸を有する検出器である
ことを特徴とする測定器。
【請求項９】
請求項1から請求項7のいずれかに記載の測定器において、
前記位置検出器は、
前記本体部に進退可能に設けられ、測定対象物に当接する可動部材と、
前記可動部材の位置を検出するエンコーダと、を有する
ことを特徴とする測定器。
【請求項１０】
請求項1から請求項7のいずれかに記載の測定器において、
当該測定器はユーザが手に持って持ち運びできる可搬の測定器であって、
測定対象に対して相対姿勢または位置を保持するようにスタンドに取り付けられるものである
ことを特徴とする測定器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、小型測定器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
測定対象物の寸法等を測定する小型の測定器(スモールツール)として、ノギス、マイクロメータ、ダイヤルゲージ(インジケータ)、てこ式ダイヤルゲージ(テストインジケータ)、ハイトゲージなどが広く使用されている。
【先行技術文献】
【特許文献】
【０００３】
特許第6472309号
特許第5192144号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ダイヤルゲージやてこ式ダイヤルゲージでは、測定子をワーク、マスターワークあるいはゲージブロックに当接させた状態で基点(原点)設定を行うことが多い。このとき、ユーザはボタン操作で基点(原点)の取り込み設定を行っている。しかしながら、ユーザがボタン操作をすると測定器を押すことになるので、このとき測定器の位置や姿勢が動いてしまう。すると、基点(原点)がずれてしまうことになり、その後の測定動作でもボタン操作で指示を入力すると測定値に誤差を含む要因になる。
【０００５】
本発明の目的は、基点(原点)設定や測定データの確定にあたって、ユーザの操作による影響を排除することができ、測定精度が向上する測定器を提供することにある。
【課題を解決するための手段】

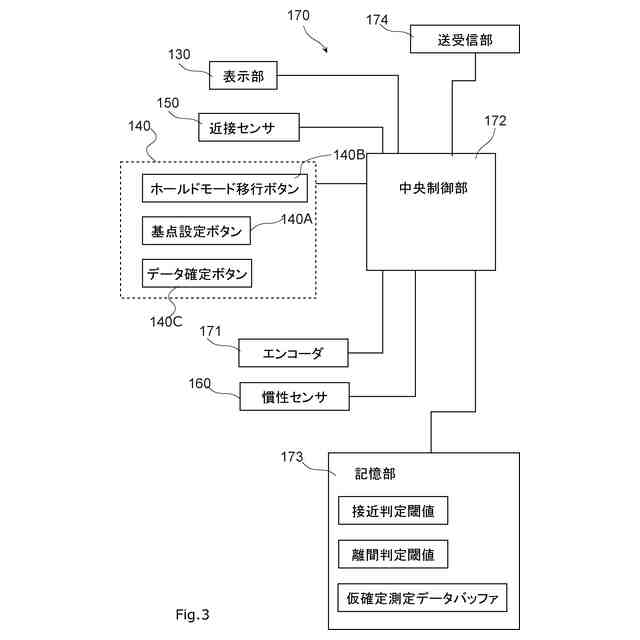

【０００６】
本発明の測定器は、
測定器であって、
本体部と、
前記本体部に設けられ、接触または非接触により測定対象物の位置を検出する位置検出器と、
前記本体部に設けられ、ユーザからの指示操作を受け付ける操作受付部と、
物体が前記操作受付部に近接離間するときに、前記物体と前記操作受付部との距離を測距する近接センサと、
全体の動作を制御する中央制御部と、を備える
ことを特徴とする。
【０００７】

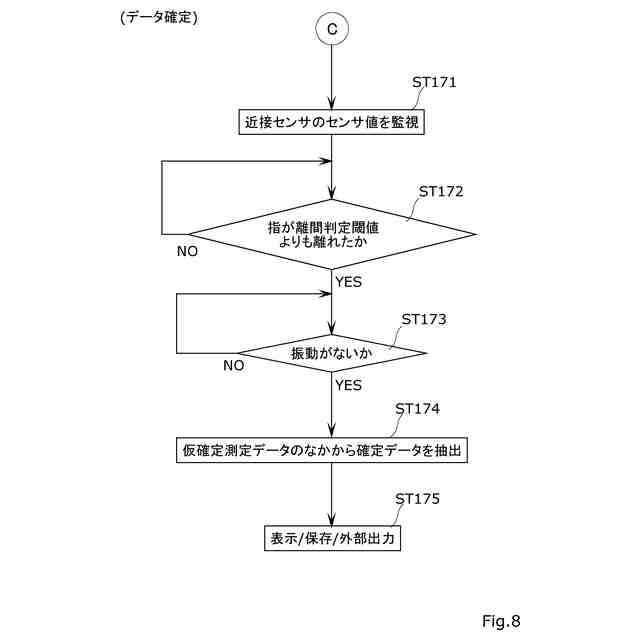

本発明の一実施形態では、
前記操作受付部は、測定データを確定させる測定データ確定の指示を受け付け、
前記物体が前記操作受付部に近接してきたことを前記近接センサが検知したら、
前記中央制御部は、前記位置検出器による測定値を仮確定測定データとして順次記憶部に記憶しておき、
前記操作受付部が測定データ確定の指示を受け付けたら、前記中央制御部は、前記記憶部に記憶した前記仮確定測定データのなかの一つまたは二つ以上を確定した測定データとする
ことが好ましい。
【０００８】
本発明の一実施形態では、
前記操作受付部が測定データ確定の指示を受け付けたら、前記中央制御部は、前記記憶部に記憶した前記仮確定測定データのなかで、前記操作受付部が測定データ確定の指示を検知する直前の仮確定測定データを確定した測定データとする
ことが好ましい。
【０００９】
本発明の一実施形態では、
前記操作受付部は、基点設定指示を受け付け、
前記操作受付部が基点設定指示を受け付けた後、続いて、前記物体が前記操作受付部から離間したことを前記近接センサが検知したら、前記中央制御部は、前記位置検出器にて検出された前記測定対象物の位置を基点として設定する
ことが好ましい。
【００１０】

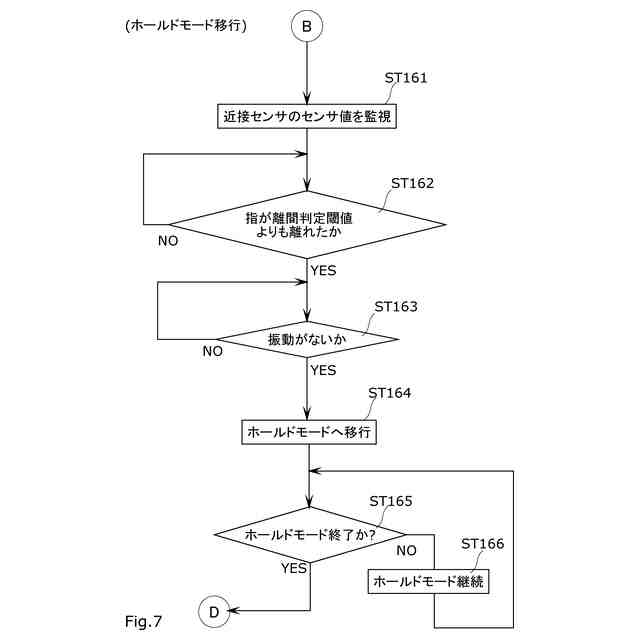

本発明の一実施形態では、
前記操作受付部は、ホールドモードへのモード移行指示を受け付け、
前記操作受付部がホールドモードへのモード移行指示を受け付けた後、続いて、前記物体が前記操作受付部から離間したことを前記近接センサが検知したら、前記中央制御部は、前記位置検出器による測定値のサンプリングを開始し、指示されたホールドモードを実行する
ことが好ましい。
（【００１１】以降は省略されています）
