発明の名称建具
出願人YKK AP株式会社
代理人弁理士法人樹之下知的財産事務所
主分類E05F 5/00 20170101AFI20250723BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】障子がストッパ部材に衝突したときの障子側受け部材の破損を抑制できる建具を提供すること。
【解決手段】引き違い窓は、枠体と、枠体内でスライドする内障子と、内障子の移動経路に対して進退する第1のストッパ部材52Aを有し、枠体における内障子の戸先框33に対向する第1の縦枠23に設けられたストッパ装置と、移動経路に進出している動作状態の第1のストッパ部材52Aが当接可能な第1の障子側当接面641Aを有し、戸先框33に設けられた第1の障子側受け部62Aと、動作状態の第1のストッパ部材52Aが当接可能な第1の枠側当接面741Aを有し、第1の縦枠23に設けられた第1の枠側受け部72Aと、を備え、第1の障子側受け部62Aおよび第1の枠側受け部72Aは、内障子が閉鎖状態のときに上下方向に対向するように設けられている。
【選択図】図5
特許請求の範囲【請求項１】
枠体と、
前記枠体内でスライドする障子と、
前記障子の移動経路に対して進退するストッパ部材を有し、前記枠体における前記障子の戸先框に対向する第１の縦枠に設けられたストッパ装置と、
前記移動経路に進出している動作状態の前記ストッパ部材が当接可能な障子側当接面を有し、前記戸先框に設けられた障子側受け部と、
前記動作状態の前記ストッパ部材が当接可能な枠側当接面を有し、前記第１の縦枠に設けられた枠側受け部と、を備え、
前記障子側受け部および前記枠側受け部は、前記障子が閉鎖状態のときに上下方向に対向するように設けられている、建具。
続きを表示（約 910 文字）【請求項２】
請求項１に記載の建具において、
前記障子側受け部は、前記閉鎖状態のときに前記枠側受け部に対向する障子側対向片と、前記障子側当接面を有し、前記障子側対向片における前記第１の縦枠側の端部から前記枠側受け部に対して離れる方向に延びる障子側受け片と、を備え、
前記枠側受け部は、前記閉鎖状態のときに前記障子側受け部に対向する枠側対向片と、前記枠側当接面を有し、前記枠側対向片における前記戸先框側の端部から前記障子側受け部に対して離れる方向に延びる枠側受け片と、を備えている、建具。
【請求項３】
請求項２に記載の建具において、
前記障子側受け部は、前記障子側受け片の延出先端から前記戸先框側に延びる障子側脚片を備え、
前記枠側受け部は、前記枠側受け片の延出先端から前記第１の縦枠側に延びる枠側脚片を備えている、建具。
【請求項４】
請求項３に記載の建具において、
前記障子側脚片は、その延出先端が前記戸先框に当接し、
前記枠側脚片は、その延出先端が前記第１の縦枠に当接している、建具。
【請求項５】
請求項１から請求項４のいずれか一項に記載の建具において、
前記障子の下框における見付け方向両端側には、前記下框に対する高さ位置を調整可能な戸車がそれぞれ設けられ、
前記障子側受け部および前記枠側受け部は、前記戸車の高さ位置の調整により前記障子を前記枠体の下枠に対して最も傾けた場合において、前記閉鎖状態のときに前記障子側受け部と前記枠側受け部が接触しない位置に設けられている、建具。
【請求項６】
請求項１に記載の建具において、
前記障子としての内障子と、外障子と、を備え、
前記ストッパ装置は、前記枠体における前記第１の縦枠および第２の縦枠にそれぞれ設けられ、
前記障子側受け部は、前記内障子の前記戸先框および前記外障子の戸先框にそれぞれ設けられ、
前記枠側受け部は、前記第１の縦枠および前記第２の縦枠にそれぞれ設けられている、建具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建具に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、枠体と、枠体内でスライドする障子とを備える建具において、障子の移動経路に対して進退するストッパ部材を有するストッパ装置を、枠体の縦枠に設けた構成が知られている（例えば、特許文献１参照）。
特許文献１に記載の建具では、縦枠には、進出姿勢のストッパ部材が当接可能な枠側受け部材が設けられている。戸先框には、進出姿勢のストッパ部材が当接可能な障子側受け部材が設けられている。障子側受け部材は、枠側受け部材とほぼ同じ高さ位置に設けられ、障子が閉鎖状態のときに枠側受け部材が挿入される凹部を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１５１８１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の建具では、障子が閉鎖状態のときに枠側受け部材が障子側受け部材の凹部に挿入される構成であるため、障子側受け部材におけるストッパ部材が当接する当接面の見込み寸法の大きさに限界がある。このため、障子がストッパ部材に衝突したときに、障子側受け部材が破損するおそれがある。
【０００５】
本発明の目的は、障子がストッパ部材に衝突したときの障子側受け部材の破損を抑制できる建具を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の建具は、枠体と、前記枠体内でスライドする障子と、前記障子の移動経路に対して進退するストッパ部材を有し、前記枠体における前記障子の戸先框に対向する第１の縦枠に設けられたストッパ装置と、前記移動経路に進出している動作状態の前記ストッパ部材が当接可能な障子側当接面を有し、前記戸先框に設けられた障子側受け部と、前記動作状態の前記ストッパ部材が当接可能な枠側当接面を有し、前記第１の縦枠に設けられた枠側受け部と、を備え、前記障子側受け部および前記枠側受け部は、前記障子が閉鎖状態のときに上下方向に対向するように設けられている、ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、障子がストッパ部材に衝突したときの障子側受け部材の破損を抑制できる建具を提供することができる。
【図面の簡単な説明】
【０００８】

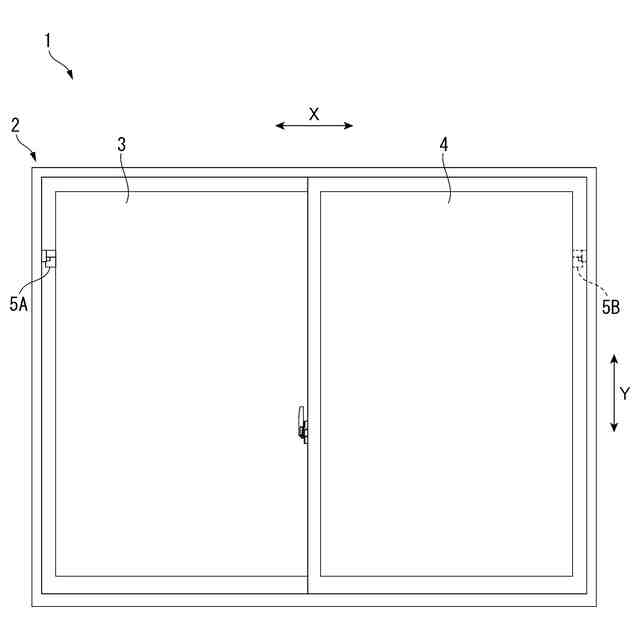

本発明の実施形態に係る引き違い窓を室内側から見た状態を示す姿図。

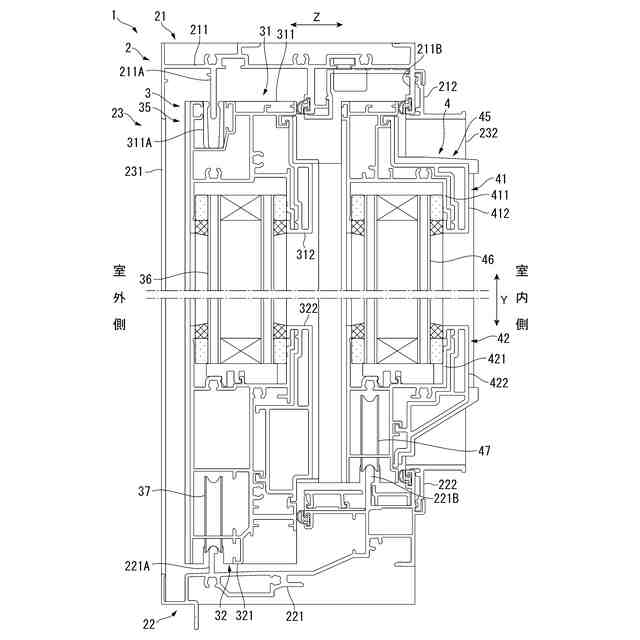

引き違い窓を示す縦断面図。

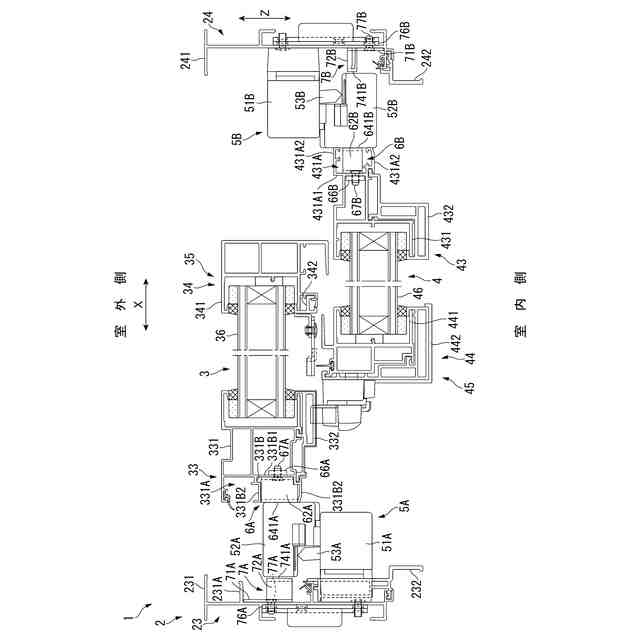

外障子および内障子が閉じている状態の引き違い窓を示す横断面図。
外障子および内障子が開いている状態の引き違い窓を示す横断面図。

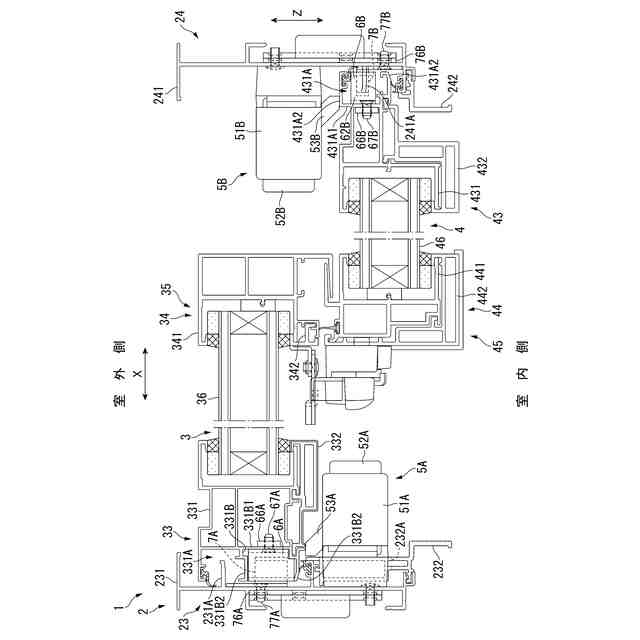

（Ａ）は第１のストッパ部材が動作状態のときの要部を示す図、（Ｂ）は第２のストッパ部材が動作状態のときの要部を示す図。
（Ａ）は外障子が閉鎖状態のときの要部を示す図、（Ｂ）は内障子が閉鎖状態のときの要部を示す図。

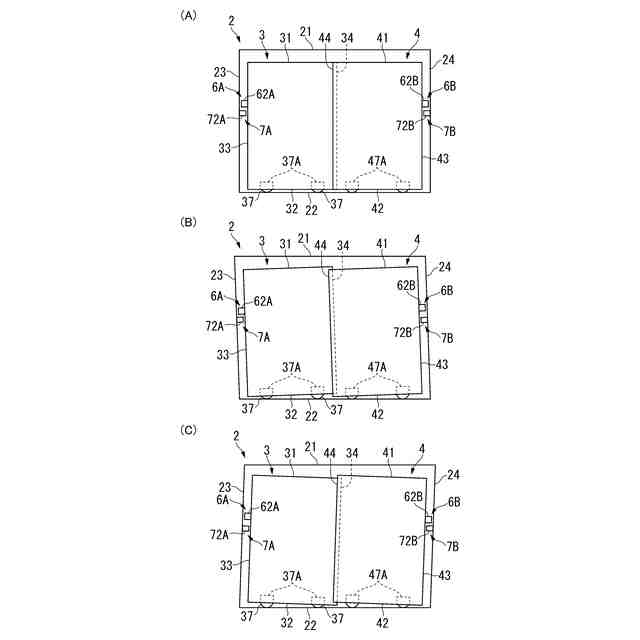

（Ａ）は窓枠が変形していない状態における各障子側受け部材と各枠側受け部材との位置関係を示す図、（Ｂ）は窓枠が変形している状態における各障子側受け部材と各枠側受け部材との位置関係を示す図、（Ｃ）は窓枠が（Ｂ）とは逆に変形している状態における各障子側受け部材と各枠側受け部材との位置関係を示す図。

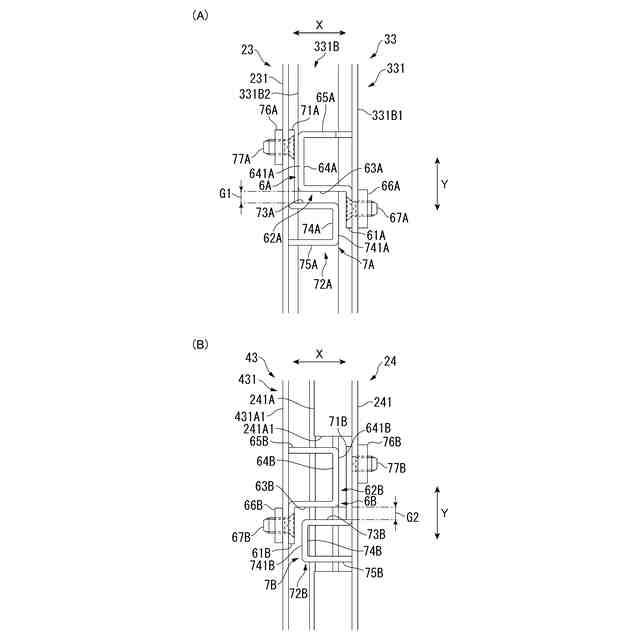

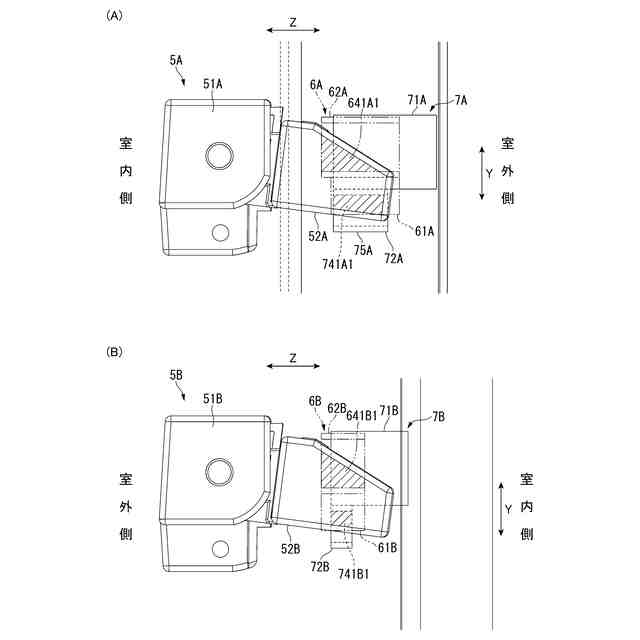

（Ａ）は第１のストッパ部材と第１の障子側受け部材および第１の枠側受け部材との当接状態を示す図、（Ｂ）は第２のストッパ部材と第２の障子側受け部材および第２の枠側受け部材との当接状態を示す図。
【発明を実施するための形態】
【０００９】
［実施形態］
以下、本発明の実施形態を図面に基づいて説明する。
図１に示す建具である引き違い窓１は、ビルなどの建物の開口に設置され、枠体としての窓枠２と、窓枠２内に引き違い式にスライド移動可能に配置される外障子３および内障子４と、第１のストッパ装置５Ａと、第２のストッパ装置５Ｂとを備えている。
以下の説明において、引き違い窓１の左右方向をＸ軸方向とし、引き違い窓１の上下方向をＹ軸方向とし、引き違い窓１の見込み方向をＺ軸方向とする。Ｘ，Ｙ，Ｚ軸方向は互いに直交する。
【００１０】
図２および図３に示すように、窓枠２は、四周枠組みされる上枠２１、下枠２２、第１の縦枠２３および第２の縦枠２４を備えている。上枠２１、下枠２２および第１，第２の縦枠２３，２４は、室外側の金属枠材２１１，２２１，２３１，２４１と、室外側の樹脂枠材２１２，２２２，２３２，２４２とを連結して構成されている。
上枠２１の金属枠材２１１には、室外側上レール２１１Ａおよび室内側案内溝２１１ＢがＸ軸方向に沿って形成されている。
下枠２２の金属枠材２２１には、室外側下レール２２１Ａおよび室内側下レール２２１ＢがＸ軸方向に沿って形成されている。
第１の縦枠２３の金属枠材２３１における室外側には、第２の縦枠２４側に突出する引寄せ片２３１ＡがＹ軸方向に沿って設けられている。
第１の縦枠２３の樹脂枠材２３２には、後述する第１のストッパ本体５１Ａの取付位置に対応する部分が切除されることにより形成された切除部２３２Ａが設けられている。
第２の縦枠２４の金属枠材２４１における室内側には、第１の縦枠２３側に突出する引寄せ片２４１ＡがＹ軸方向に沿って設けられている。引寄せ片２４１Ａには、後述する第２の障子側受け部材６Ｂおよび第２の枠側受け部材７Ｂが設けられる高さ位置に対応する部分が切除されることにより形成された切除部２４１Ａ１（図５（Ｂ）参照）が設けられている。
