公開番号2025111166
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005399
出願日2024-01-17
発明の名称配線構造および跳ね上げ式門扉
出願人YKK AP株式会社
代理人弁理士法人樹之下知的財産事務所
主分類E06B 11/02 20060101AFI20250723BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】内部機器と外部機器とを接続する配線が金属製部材の開口端部に干渉をすることを防げる配線構造および跳ね上げ式門扉を提供すること。
【解決手段】配線構造80では、配線10は、柱材25の中空部25Aに配置される受信機と柱材25の外部に配置されるアンテナとを接続し、蓋部材28には、柱材25の開口端部251から上方に離間した位置に配線10を配置する配置部60が形成され、配置部60に配置する配線10に対する下方位置には、蓋部材28に取り付けられる下がり防止部材70が配置される。
【選択図】図4
特許請求の範囲【請求項１】
中空部を有する金属製部材の開口端部と、前記開口端部を覆って前記金属製部材に取り付けられる蓋部材との間に配線が通される配線構造であって、
前記金属製部材の中空部には、内部機器が配置され、
前記配線は、前記内部機器と前記金属製部材の外部に配置される外部機器とを接続し、
前記蓋部材には、前記開口端部から上方に離間した位置に前記配線を配置する配置部が形成され、
前記配置部に配置する前記配線に対する下方位置には、前記蓋部材または前記金属製部材に取り付けられる下がり防止部が配置される
ことを特徴とする配線構造。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の配線構造において、
前記蓋部材は、前記金属製部材の前記開口端部を覆うように配置される本体部と、本体部の周縁部から下方に延出した周片部とを有し、
前記配置部は、前記周片部において隣り合って形成される少なくとも二つの切欠溝部を有し、
前記配線は、前記二つの切欠溝部のうちの少なくとも一方に通され、
前記下がり防止部は、前記二つの切欠溝部に通されて当該二つの切欠溝部の間の部分に取り付けられる下がり防止部材で構成される
ことを特徴とする配線構造。
【請求項３】
請求項２に記載の配線構造において、
前記周片部は、角部を有し、
前記二つの切欠溝部は、当該角部を挟んで配置され、
前記下がり防止部材は、前記二つの切欠溝部に通されて前記角部に取り付けられる
ことを特徴とする配線構造。
【請求項４】
請求項３に記載の配線構造において、
前記配置部は、前記二つの切欠溝部と、当該切欠溝部から離間した他の切欠溝部とを有し、
前記配線は、前記切欠溝部のすべてに通される
ことを特徴とする配線構造。
【請求項５】
請求項２に記載の配線構造において、
前記周片部は、本体部から下方に延出した外周片部と、前記外周片部よりも内周側の位置で本体部から下方に延出した内周片部とを有し、
前記切欠溝部は、内周片部の下縁で開口し且つ上方に延びて当該内周片部に形成される
ことを特徴とする配線構造。
【請求項６】
請求項５に記載の配線構造において、
前記外周片部と前記内周片部との間には、前記金属製部材の前記開口端部に当接する当接部が形成され、
前記当接部が当接される前記金属製部材の前記開口端部と、前記本体部、前記外周片部および前記内周片部の間には、金属製部材の内部と外部とを連通する通風口が形成され、
前記配線は、前記通風口を通される
ことを特徴とする配線構造。
【請求項７】
請求項２に記載の配線構造において、
前記下がり防止部材は、前記金属製部材の前記開口端部の上に配置される
ことを特徴とする配線構造。
【請求項８】
請求項２に記載の配線構造において、
前記下がり防止部材は、前記二つの切欠溝部に連続するリング状またはＣ字状の部材で形成される
ことを特徴とする配線構造。
【請求項９】
請求項８に記載の配線構造おいて、
前記下がり防止部材は、リング状部分を縮径可能な結束バンドで構成される
ことを特徴とする配線構造。
【請求項１０】
支柱と、前記支柱に対して基端側が回動可能に取り付けられる回動アームと、前記回動アームの先端側に支持される扉体とを備え、
前記支柱は、請求項１から９のいずれか一項に記載の金属製部材で構成される柱材と請求項１から９のいずれか一項に記載の蓋部材とを備え、
前記支柱には請求項１から請求項９のいずれか一項に記載の配線構造が構成される
ことを特徴とする跳ね上げ式門扉。

発明の詳細な説明【技術分野】
【０００１】
本発明は、中空部を有する支柱等の金属製部材における開口端部と、開口端部に取り付けられる蓋部材との間に配線が通される配線構造および跳ね上げ式門扉に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、支柱と、基端側が支柱に取り付けられた回動アームと、回動アームの先端側に支持される扉体とを備えた跳ね上げ式門扉が知られている（特許文献１参照）。支柱は、上下方向に沿った中空のアルミ製の柱材（金属製部材）と、柱材の上端の開口端部に取り付けられた樹脂製の柱キャップ（蓋部材）とを備えており、支柱の内部には、回動アームを回動させるための機器（内部機器）として、駆動モータ、制御装置、操作盤、遠隔操作用の受信機などが設置されている。この跳ね上げ式門扉は、前述した機器を備えた電動アップゲートとして構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１５６１０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の跳ね上げ式門扉では、支柱の内部に設置される内部機器である受信機は、リモコン等の遠隔操作機からの信号を受信するものであるが、例えば遮蔽物や金属製品がある場合にこれらが受信機の受信状態に影響をおよぼすおそれがある。ここで、支柱の外部に外部機器としてのアンテナを設置し、受信機に接続される配線を柱材と小口キャップとの間から外部に取り回してアンテナと接続することが挙げられるが、前述した配線を取り回す際にこの配線が引っ張られたりすると金属製の柱材の開口端部に干渉してしまうおそれがある。
【０００５】
本発明の目的は、内部機器と外部機器とを接続する配線が金属製部材の開口端部に干渉をすることを防げる配線構造および跳ね上げ式門扉を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の配線構造は、中空部を有する金属製部材の開口端部と、前記開口端部を覆って前記金属製部材に取り付けられる蓋部材との間に配線が通される配線構造であって、前記金属製部材の中空部には、内部機器が配置され、前記配線は、前記内部機器と前記金属製部材の外部に配置される外部機器とを接続し、前記蓋部材には、前記開口端部から上方に離間した位置に前記配線を配置する配置部が形成され、前記配置部に配置する前記配線に対する下方位置には、前記蓋部材または前記金属製部材に取り付けられる下がり防止部が配置されることを特徴とする。
本発明の跳ね上げ式門扉は、支柱と、前記支柱に対して基端側が回動可能に取り付けられる回動アームと、前記回動アームの先端側に支持される扉体とを備え、前記支柱は、前述した本発明における金属製部材で構成される柱材と前述した本発明における蓋部材とを備え、前記支柱には前述した本発明における配線構造が構成されることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、内部機器と外部機器とを接続する配線が金属製部材の開口端部に干渉をすることを防げる配線構造および跳ね上げ式門扉を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の実施形態に係る跳ね上げ式門扉を示す斜視図。

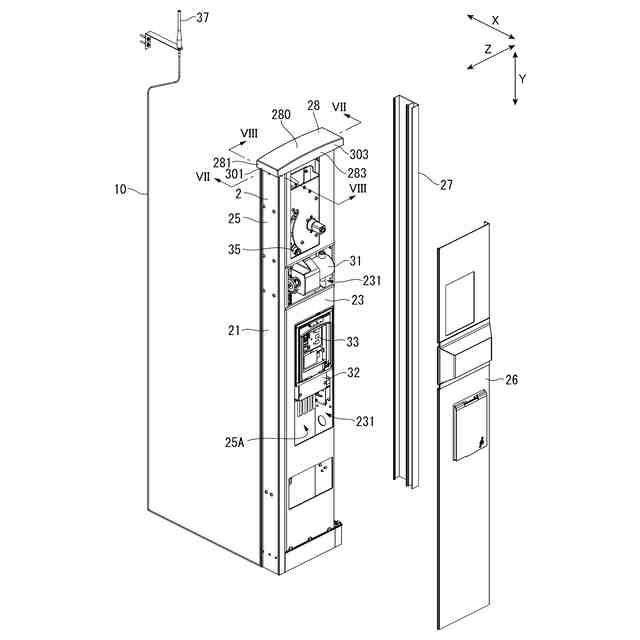

前記実施形態に係る跳ね上げ式門扉の支柱を一部展開して前面側から示す斜視図。

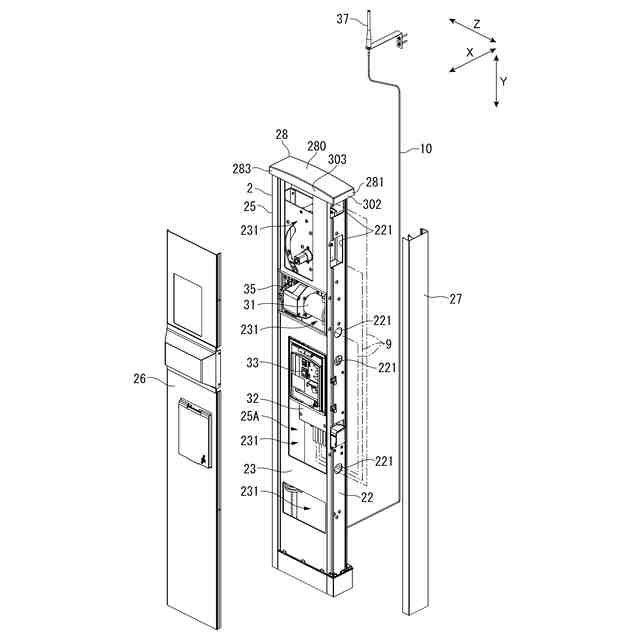

前記実施形態に係る跳ね上げ式門扉の支柱を一部展開して後面側から示す斜視図。

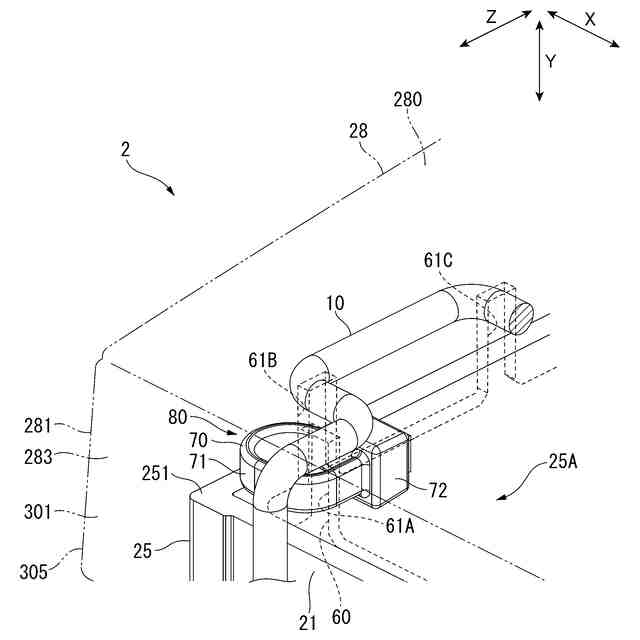

前記実施形態に係る跳ね上げ式門扉の要部を示す斜視図。

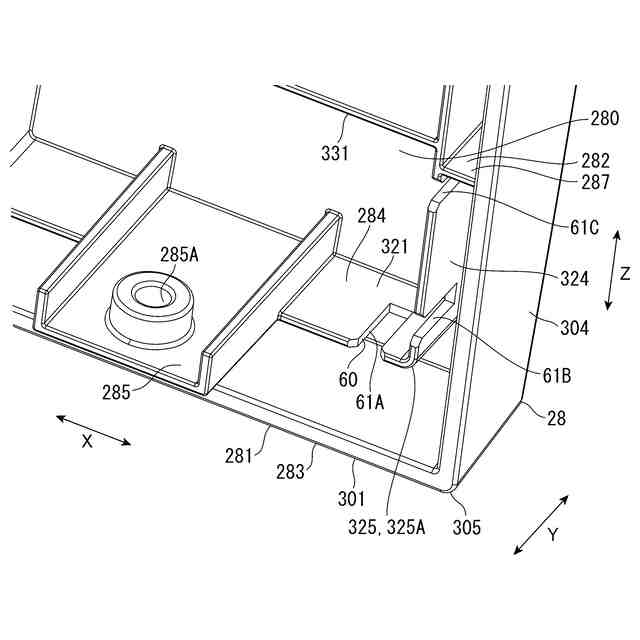

前記実施形態に係る跳ね上げ式門扉の蓋部材の要部を裏面側から示す斜視図。

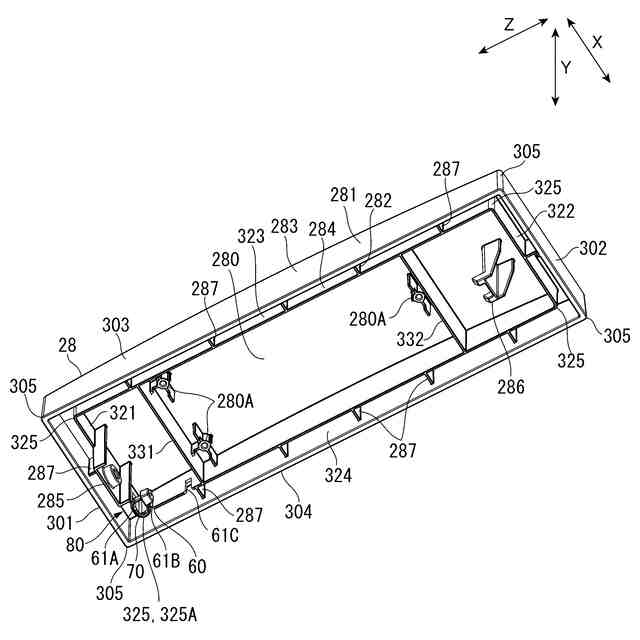

前記実施形態に係る跳ね上げ式門扉の蓋部材を裏面側から示す斜視図。

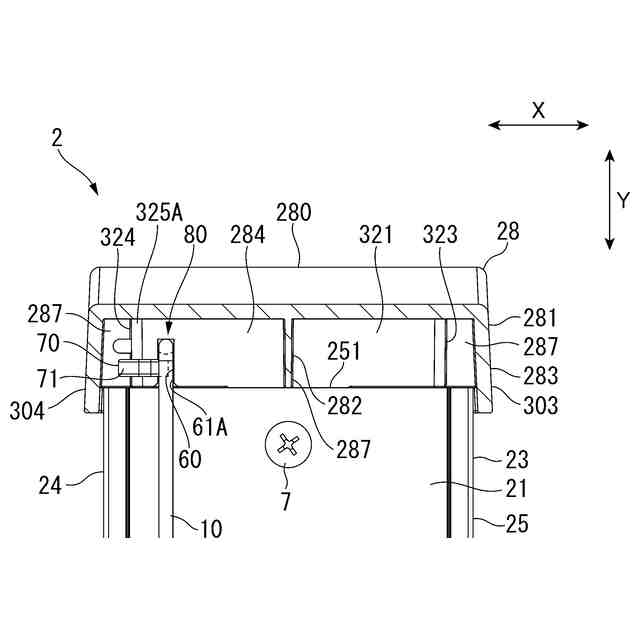

図２に示すＶＩＩ－ＶＩＩ線矢視断面図。

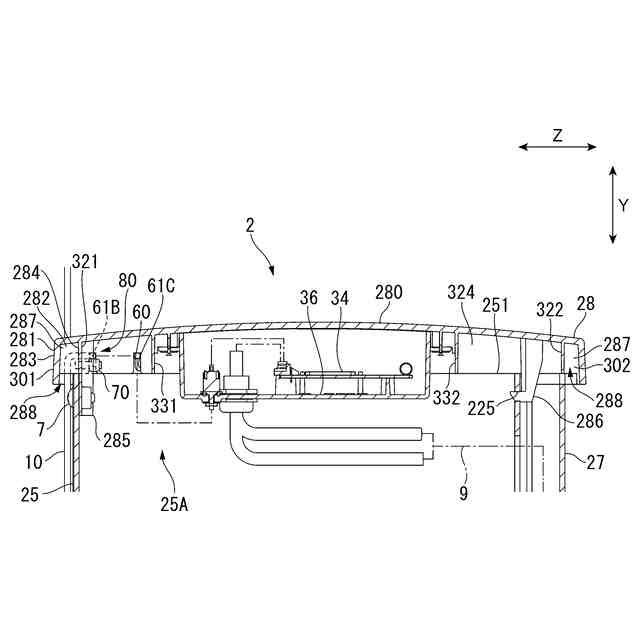

図２に示すＶＩＩＩ－ＶＩＩＩ線矢視断面図。
前記跳ね上げ式門扉の変形例における蓋部材の要部を裏面側から示す斜視図。
【発明を実施するための形態】
【０００９】
［本実施形態の構成］
以下、本発明の実施形態を図面に基づいて説明する。
図１において、本実施形態に係る跳ね上げ式門扉１は、敷地側と道路側とを区画可能な電動アップゲートであり、地面に立設される一対の支柱２と、支柱２に対して基端側が取り付けられる回動アーム４と、回動アーム４の先端側に支持される扉体５とを備えている。
以下の説明において、跳ね上げ式門扉１の左右方向をＸ軸方向とし、跳ね上げ式門扉１の上下方向をＹ軸方向とし、跳ね上げ式門扉１の前後方向（見込み方向）をＺ軸方向とする。Ｘ，Ｙ，Ｚ軸方向は互いに直交する。
【００１０】
一対の支柱２は、図２および図３に示すように、前面部２１と、後面部２２と、前面部２１および後面部２２に連続した左右の側面部２３，２４（図８参照）とを有した柱材２５（金属製部材）と、側面部２３に取り付けられる側面カバー材２６（側面カバー材）と、後面部２２に取り付けられる後面カバー材２７と、柱材２５の上方の開口端部２５１（小口、図３、図７および図８参照）を覆って当該柱材２５に取り付けられる樹脂製の蓋部材２８（柱キャップ）とを備えている。柱材２５は、断面中空矩形状に形成され且つＹ軸方向に沿って設けられている。前面部２１は、後面部２２に対してＺ軸方向における前方側に配置されており、側面部２３は、側面部２４よりもＸ軸方向における内側に配置されている。
回動アーム４は、図１に示すように、支柱２に回動可能に取り付けられたブラケット４１と、ブラケット４１に取り付けられたメインアーム４２と、メインアーム４２の回動軸心から径方向に離間した位置で軸支されたサブアーム４３とを備えており、メインアーム４２およびサブアーム４３の先端に扉体５が取り付けられている。この回動アーム４は、メインアーム４２が後述する駆動モータ３１（電動モータ）の駆動に基づいて回動し、サブアーム４３がメインアーム４２の回動に追従して回動することで、扉体５を下方の閉鎖位置と上方の開放位置とに上下に開閉移動させる。
扉体５は、図１に示すように、四周枠組みされた扉枠５１内に格子５２が配置されることで構成されており、扉枠５１の左右両側部分がメインアーム４２およびサブアーム４３の先端に回動可能に支えられている。
（【００１１】以降は省略されています）
