公開番号2025073641
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184599
出願日2023-10-27
発明の名称改装サッシ
出願人三協立山株式会社
代理人個人
主分類E06B 1/56 20060101AFI20250502BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】使い勝手の良い改装サッシの提供。
【解決手段】既設下枠8を内周側から覆う新設下枠1を備え、新設下枠1は、本体2と、本体2の上面に取付けたカバー6a,6b,6cを有し、本体2は、外レール3と内レール4と既設下枠8の背後壁22より室内側に延出する延出部5を有し、カバー6a,6b,6cは、外レール3と内レール4間に取付けたレール間カバー6aと、内レール4の室内側に取付けた室内側カバー6bと、延出部5を覆う延出部カバー6cとを有し、レール間カバー6aと室内側カバー6bと延出部カバー6cとで略フラットな下枠上面7を形成している。
【選択図】図1
特許請求の範囲【請求項１】
既設下枠を内周側から覆う新設下枠を備え、新設下枠は、本体と、本体の上面に取付けたカバーを有し、本体は、外レールと内レールと既設下枠の背後壁より室内側に延出する延出部を有し、カバーは、外レールと内レール間に取付けたレール間カバーと、内レールの室内側に取付けた室内側カバーと、延出部を覆う延出部カバーとを有し、レール間カバーと室内側カバーと延出部カバーとで略フラットな下枠上面を形成していることを特徴とする改装サッシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、既存の窓等を改装する改装サッシに関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
従来より、建物の開口部に取付けられている既設枠を覆うように新しい枠を取付けて窓等を改装する改装サッシが知られている。かかる改装サッシにおいては、使い勝手の良いものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、使い勝手の良い改装サッシの提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による改装サッシは、既設下枠を内周側から覆う新設下枠を備え、新設下枠は、本体と、本体の上面に取付けたカバーを有し、本体は、外レールと内レールと既設下枠の背後壁より室内側に延出する延出部を有し、カバーは、外レールと内レール間に取付けたレール間カバーと、内レールの室内側に取付けた室内側カバーと、延出部を覆う延出部カバーとを有し、レール間カバーと室内側カバーと延出部カバーとで略フラットな下枠上面を形成していることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による改装サッシは、既設下枠を内周側から覆う新設下枠を備え、新設下枠は、本体と、本体の上面に取付けたカバーを有し、本体は、外レールと内レールと既設下枠の背後壁より室内側に延出する延出部を有し、カバーは、外レールと内レール間に取付けたレール間カバーと、内レールの室内側に取付けた室内側カバーと、延出部を覆う延出部カバーとを有し、レール間カバーと室内側カバーと延出部カバーとで略フラットな下枠上面を形成していることで、下枠の掃除がしやすく、外レール及び内レールが通行の邪魔にならないので、使い勝手が良い。
そして、新設下枠の本体に延出部を設けたことにより、新設枠を既設枠より大きく室外側に突出させることなく新設枠を既設枠の内周側に配置することができる。
また、延出部カバーの室内側端部を延出部より室内側に位置させた場合、フラット面を大きくすることで、より使い勝手を向上することができる。
レール間カバー、室内側カバーとともに延出部カバーを樹脂製にした場合は、これまで以上の断熱性の向上が図られる。
【図面の簡単な説明】
【０００６】

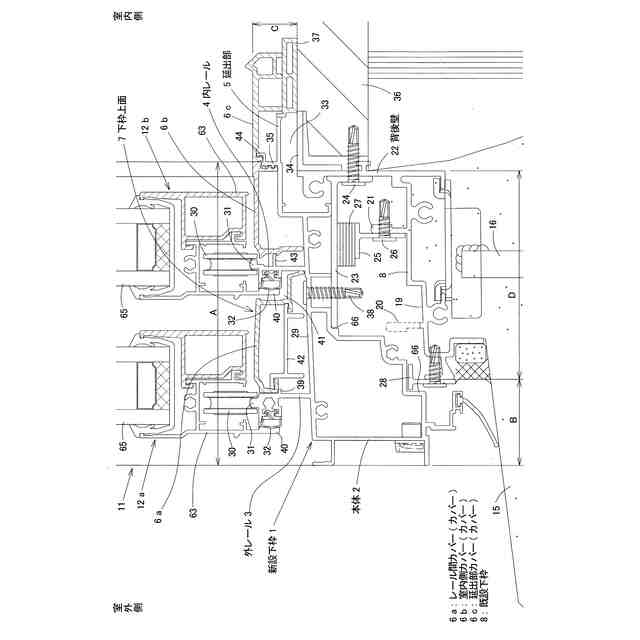

図２の下枠側を拡大して示す縦断面図である。

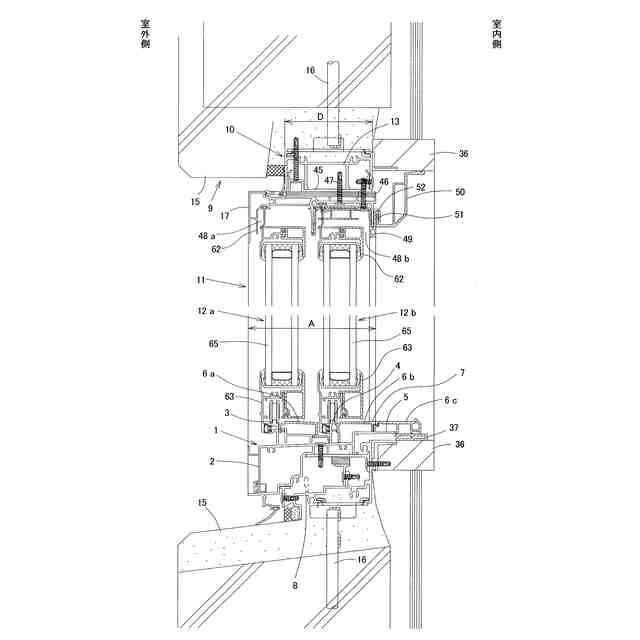

本発明の改装サッシの一実施形態を示す縦断面図である。

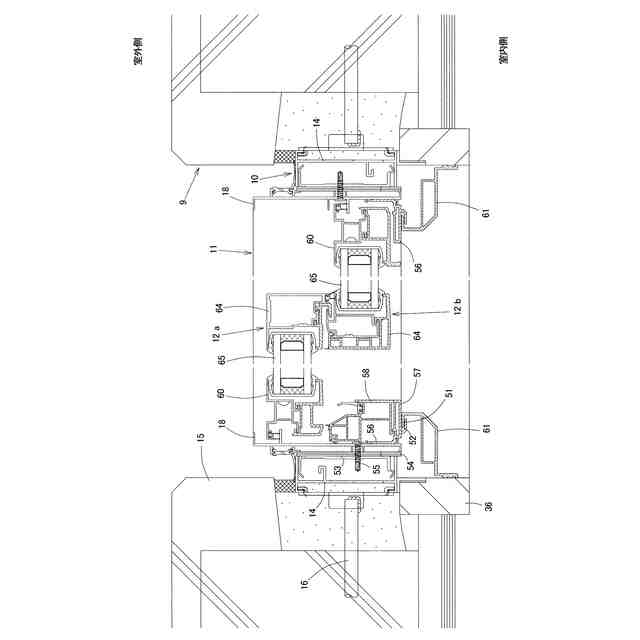

同改装サッシの横断面図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～３は、本発明の改装サッシの一実施形態を示している。この改装サッシは、図２，３に示すように、建物の躯体開口部９に既に取付けられている窓枠（既設枠１０）をそのまま残して、既設枠１０の内周側に新しい窓枠（新設枠１１）を設置し、新設枠１１に新しい障子１２ａ，１２ｂを取付けて窓を改装するものである。
既設枠１０は、既設下枠８と既設上枠１３と左右の既設縦枠１４，１４を四方枠組みして構成してあり、各枠材８，１３，１４は躯体１５にアンカー１６で固定されている。
新設枠１１は、新設下枠１と新設上枠１７と左右の新設縦枠１８，１８を四方枠組みして構成してある。既設枠１０と新設枠１１は、いずれも引き違い窓用の窓枠となっている。
既設枠１０は、見込寸法Ｄが７０ｍｍであるのに対し、新設枠の見込寸法Ａは９０～１３０ｍｍと既設枠１０よりも見込寸法が大きくなっており、それに伴って本改装サッシは断熱性能を向上させたものとなっている。
【０００８】
既設下枠８は、図１に示すように、上面１９が室外側に向かうにつれて段々に低くなる階段状に形成してあり、上面１９から外レール２０と内レール２１が上方に突出して形成してあり、外レール２０は根元付近から切除してある。
既設下枠８の背後壁２２には、新設下枠１を受ける支持金具２３が室外側からのねじ２４で固定して取付けてある。内レール２１には、受け金具２５が室外側からのねじ２６で固定して取付けてあり、支持金具２３の下面と受け金具２５の上面との間に適宜スペーサー２７が配置してあり、支持金具２３が下がらないように受け金具２５で下から支えてある。さらに、既設下枠８の室外側端部にも支持金具２８が設けられ、同支持金具２８で新設下枠１の室外側部が下がらないように支えている。
【０００９】
新設下枠１は、図１に示すように、アルミニウム合金の押出形材よりなる本体２と、本体２上に設置した樹脂形材よりなるカバー６ａ，６ｂ，６ｃとを有している。
本体２は、上面２９が室外側に向かうにつれて低くなるように傾斜しており、その傾斜した上面２９から上方に突出して外レール３と内レール４が室内外方向に間隔をあけて設けてある。外レール３と内レール４は、同じ高さで形成してあり、上端部に戸車３０の係合部３１が形成してあり、係合部３１の下方に室外側に向けてタイト材３２が取付けてある。
本体２は、室内側に既設下枠８の背後壁２２よりも室内側に延出する延出部５を有している。延出部５の外周側には空間３３が形成されており、その空間３３に既設下枠８の背後壁２２の上端部とアングル３４を入り込ませてある。延出部５の内周側には、カバー取付片３５が突出して設けてある。延出部５の室内側の既設額縁３６の上面には、樹脂額縁３７が延出部５に突き当てて設けてある。
本体２は、既設下枠８上に設けた支持金具２３，２８に載置して、内周側からのねじ３８で固定してある。
【００１０】
カバー６ａ，６ｂ，６ｃは、外レール３と内レール４間に取付けたレール間カバー６ａと、内レール４の室内側に取付けた室内側カバー６ｂと、延出部５を覆う延出部カバー６ｃとを有し、レール間カバー６ａと室内側カバー６ｂと延出部カバー６ｃとで略フラットな下枠上面７を形成している。
レール間カバー６ａは、室外側端部を外レール３から室内側に突設した突条３９に係止し、室内側端部を内レール４の根元付近に当接して取付けてあり、外レール３と内レール４との間の空間を塞いでいる。レール間カバー６ａの上面は、外レール３及び内レール４の上端と略同じ高さになっている。レール間カバー６ａの室内側には、内障子１２ｂの垂下片４０が挿入される溝４１が形成されている。レール間カバー６ａは、裏面側にアルミ形材よりなる補強材４２が設けてある。
室内側カバー６ｂは、外周側が開放した略コ字型断面に形成され、室外側端部を内レール４から室内側に突設した突条４３に係止し、室内側端部を延出部５上に突設したカバー取付片３５に係止して取付けてあり、内レール４とカバー取付片３５との間の本体２の上面を覆っている。室内側カバー６ｂの上面は、内レール４の上端と略同じ高さになっている。
延出部カバー６ｃは、室外側端部をカバー取付片３５に形成した係止部４４に係止し、樹脂額縁３７に載置して設けてあり、室内側カバー６ｂと連続して本体２を覆っている。
（【００１１】以降は省略されています）
