公開番号2025104864
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223012
出願日2023-12-28
発明の名称建具
出願人株式会社LIXIL
代理人個人,個人,個人,個人
主分類E06B 1/18 20060101AFI20250703BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】建物躯体の開口部に複数の窓部を連続して設けた建具において、意匠性を向上できる建具を提供すること。
【解決手段】建具5は、隣り合って並んで配置される複数の窓部6,7を備え、複数の窓部6,7のうちの隣り合う窓部6,7の間に連結部材が配置されずに、隣り合う窓部6,7における各隣り合う窓部6,7に隣り合う部材同士が一体形成されることで、隣り合う窓部6,7を連結する連結部31を構成する。
【選択図】図5
特許請求の範囲【請求項1】
隣り合って並んで配置される複数の窓部を備え、
前記複数の窓部のうちの隣り合う窓部の間に連結部材が配置されずに、前記隣り合う窓部における各隣り合う窓部に隣り合う部材同士が一体形成されることで、前記隣り合う窓部を連結する連結部を構成する、建具。
続きを表示(約 380 文字)【請求項2】
前記隣り合う窓部には、それぞれ、ガラスが配置されており、
前記連結部は、前記隣り合う窓部のいずれのガラスよりも見込み方向の室内側に配置された中空部を有する、請求項1に記載の建具。
【請求項3】
前記連結部の室内側に配置され前記連結部に着脱可能なカバーを備える、請求項1又は2に記載の建具。
【請求項4】
前記複数の窓部の枠体は、金属材料により形成された金属枠を少なくとも有する、請求項1又は2に記載の建具。
【請求項5】
前記隣り合う窓部は、窓部の種類が異なっており、
前記隣り合う窓部に配置される隣り合うガラスは、見付け方向に見た場合に互いのガラスの見込み方向の厚さ部分の少なくとも一部が重なった状態で、見付け方向に並んで配置される、請求項1又は2に記載の建具。

発明の詳細な説明【技術分野】
【0001】
本開示は、建具に関する。
続きを表示(約 1,700 文字)【背景技術】
【0002】
従来、開口部に複数の窓部を連続して設けた建具が知られている(例えば、特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特開2020-180512号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に記載の開口部に複数の窓部を連続して設けた建具においては、隣り合う窓部は、無目(連結部材)を用いて連結されている。特許文献1において、無目(連結部材)の見付け幅(上下方向の幅)が大きいため、意匠性を改善する余地がある。
【0005】
本開示は、建物躯体の開口部に複数の窓部を連続して設けた建具において、意匠性を向上できる建具を提供することを目的とする。
【課題を解決するための手段】
【0006】
本開示は、隣り合って並んで配置される複数の窓部を備え、前記複数の窓部のうちの隣り合う窓部の間に連結部材が配置されずに、前記隣り合う窓部における各隣り合う窓部に隣り合う部材同士が一体形成されることで、前記隣り合う窓部を連結する連結部を構成する、建具に関する。
【図面の簡単な説明】
【0007】

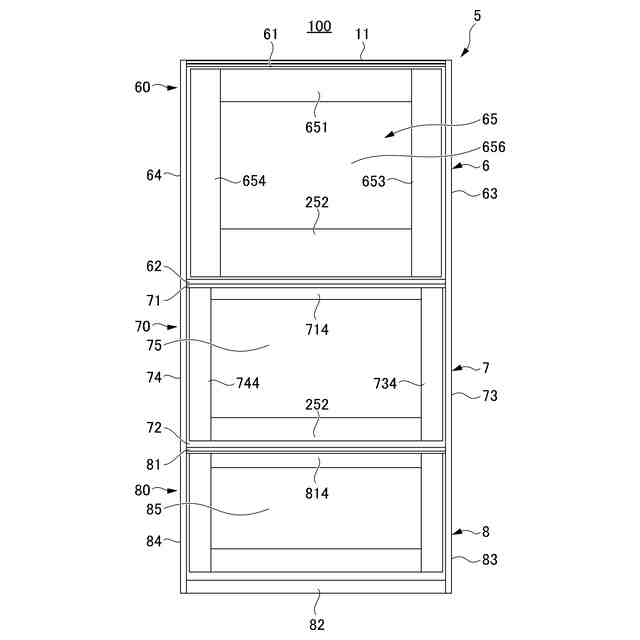

一実施形態の段窓を室外側から見た図である。

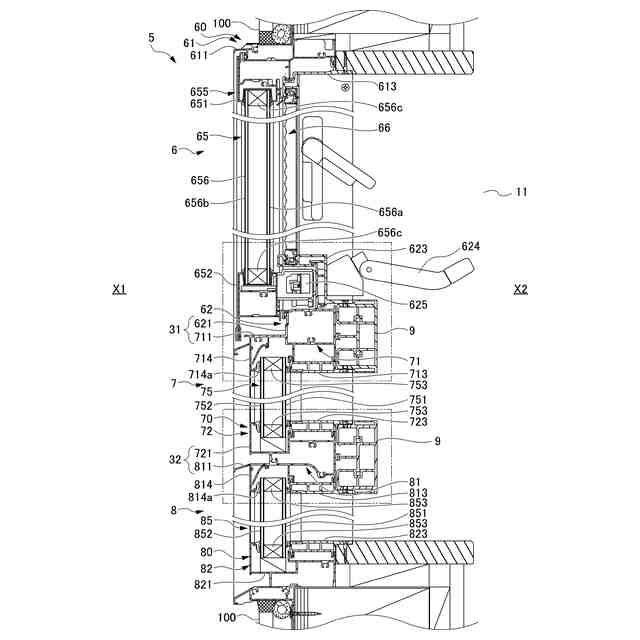

図1に示す段窓の縦断面図である。

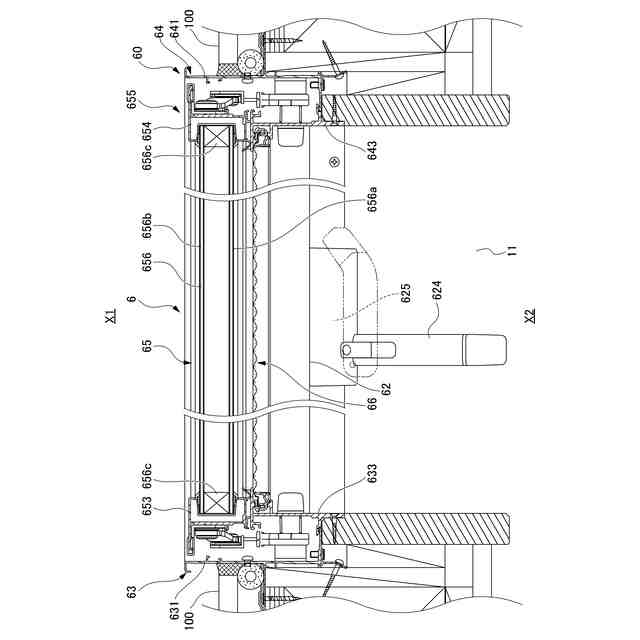

図1に示す段窓において横辷り出し窓が配置された部分の横断面図である。

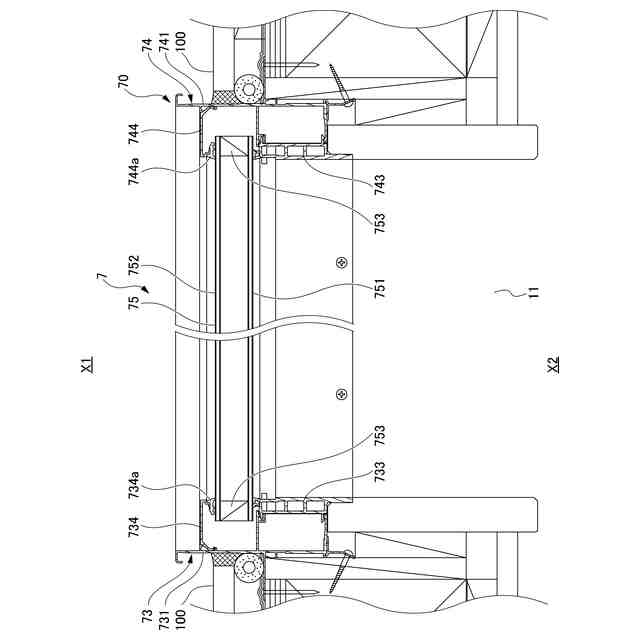

図1に示す段窓において嵌め殺し窓が配置された部分の横断面図である。

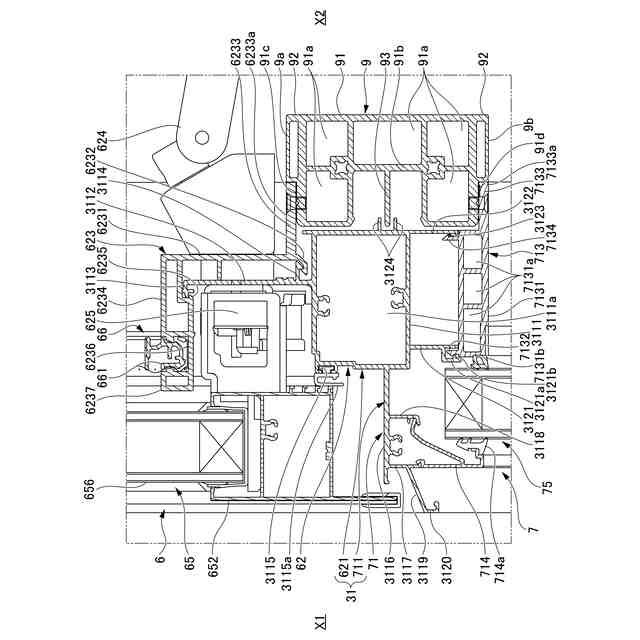

上段に配置された横辷り出し窓と中段に配置された嵌め殺し窓とを連結した部分の拡大断面図である。

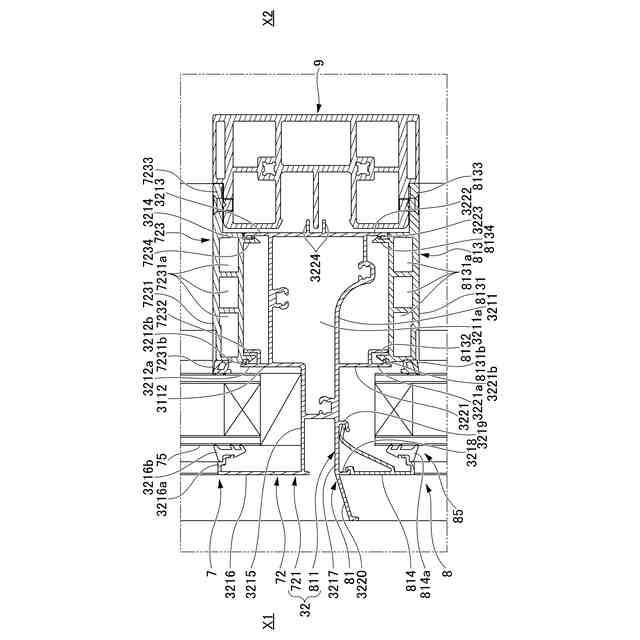

中段に配置された嵌め殺し窓と下段に配置された嵌め殺し窓とを連結した部分の拡大断面図である。
【発明を実施するための形態】
【0008】
以下、本開示の実施形態について、図面を参照しながら詳しく説明する。なお、本明細書において、「見込み方向」とは、建具における室内外方向に沿う方向である。「見付け方向」とは、建具における面材(ガラス)の面方向に沿う方向であり、見込み方向に対して直交する方向である。「見付け面」は、建具における室外側及び室内側に面するそれぞれの面を意味し、「見込み面」は、建具において室内外方向に延びる面を意味する。図面において、建具の室外側を「室外側X1」とし、建具の室内側を「室内側X2」とする。建具を正面視したときの横方向を「左右」とする。
【0009】
一実施形態の段窓5(建具)は、建物躯体100に形成された開口部11に納められる。図1に示すように、段窓5は、見付け方向の上下方向(縦方向)に3つの窓部が隣り合って並んで連設された段窓であり、建物躯体100の開口部11の上下方向において、上段に配置される横辷り出し窓6(窓部)と、中段に配置される嵌め殺し窓7(FIX窓、窓部)と、下段に配置される嵌め殺し窓8(FIX窓、窓部)と、を備える。本実施形態においては、上段に配置される横辷り出し窓6と、中段に配置される嵌め殺し窓7と、下段に配置される嵌め殺し窓8とは、上方から下方にこの順で並んで配置され、互いが隣り合って並んで配置されている。
【0010】
上段に配置される横辷り出し窓6と中段に配置される嵌め殺し窓7とは、図2に示すように、上段の横辷り出し窓6と中段の嵌め殺し窓7との間には無目等の連結部材が配置されずに、互いの下枠62,上枠71(隣り合う部材、横材)の金属枠621,711同士が一体形成されることで、上段に配置される横辷り出し窓6と中段に配置される嵌め殺し窓7とを連結する連結金属枠31(連結部)として構成される。中段に配置される嵌め殺し窓7と下段に配置される嵌め殺し窓8とは、中段の嵌め殺し窓7と下段の嵌め殺し窓8との間には無目等の連結部材が配置されずに、互いの下枠72,上枠81(隣り合う部材、横材)の金属枠721,811同士が一体形成されることで、中段に配置される嵌め殺し窓7と下段に配置される嵌め殺し窓8とを連結する連結金属枠32(連結部)として構成される。
(【0011】以降は省略されています)
