公開番号2025120098
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024128835
出願日2024-08-05
発明の名称浴室
出願人株式会社LIXIL
代理人弁理士法人グランダム特許事務所
主分類E04H 1/12 20060101AFI20250807BHJP(建築物)
要約【課題】シート製の浴槽本体を有する浴槽を簡単に水切りしたり、乾燥させたりすることができる浴室を提供する。
【解決手段】浴室1は、湯水を溜めて使用するシートS1製の浴槽本体30を有する浴槽10を床Fに接触しない状態に吊り下げることができる第1吊り下げ部材21を備えている。
【選択図】図3
特許請求の範囲【請求項１】
湯水を溜めて使用するシート製の浴槽本体を有する浴槽を床に接触しない状態に吊り下げることができる第１吊り下げ部材を備えている浴室。
続きを表示（約 400 文字）【請求項２】
湯水を溜めて使用する状態に前記浴槽を吊り下げることができる複数の第２吊り下げ部材を備えており、
前記第１吊り下げ部材は、前記第２吊り下げ部材よりも高い位置に設けられている請求項１に記載の浴室。
【請求項３】
前記浴槽は、前記第１吊り下げ部材、及び前記第２吊り下げ部材のいずれにも引っ掛けることができる係部を有している請求項２に記載の浴室。
【請求項４】
一対の前記第１吊り下げ部材と、複数の前記第２吊り下げ部材とを備えており、
一対の前記第１吊り下げ部材の間隔は、同一壁に設けられた一対の前記第２吊り下げ部材の間隔よりも広い請求項２及び３のいずれか一項に記載の浴室。
【請求項５】
前記第１吊り下げ部材は、シャワー装置が配置された壁に対向する壁に設けられている請求項１から３までのいずれか一項に記載の浴室。

発明の詳細な説明【技術分野】
【０００１】
本開示は、浴室に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１は従来の浴室を開示している。この浴室は、シート製の浴槽本体を有する浴槽を支持部材に吊り下げて配置する。シート製の浴槽本体は、合成繊維などで構成された防水シートで構成され、変形可能である。この浴槽は、浴槽本体が入浴者の身体にフィットするように変形するなどして、従来の樹脂製等の硬質な浴槽とは異なる快適な入浴感を得ることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２６０１８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された浴室は、シート製の浴槽本体を有する浴槽を水切りしたり、乾燥させたりすることを考慮していない。
【０００５】
本開示は、上記従来の実情に鑑みてなされたものであって、シート製の浴槽本体を有する浴槽を簡単に水切りしたり、乾燥させたりすることができる浴室を提供することを解決すべき課題とする。
【課題を解決するための手段】
【０００６】
本開示の浴室は、湯水を溜めて使用するシート製の浴槽本体を有する浴槽を床に接触しない状態に吊り下げることができる第１吊り下げ部材を備えている。
【図面の簡単な説明】
【０００７】

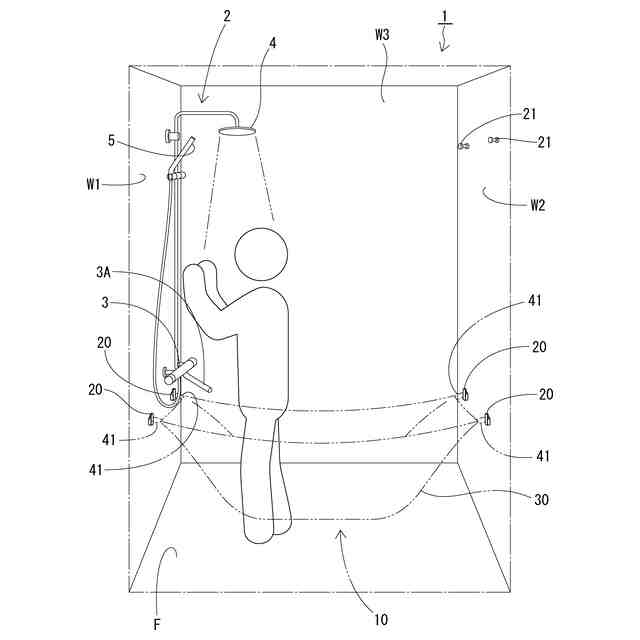

実施形態１の浴室を概略的に示す図であり、浴槽を第２吊り下げ部材に吊り下げた状態を示す。
実施形態１の浴室を概略的に示す図であり、浴槽を第２吊り下げ部材から取り外した状態を示す。

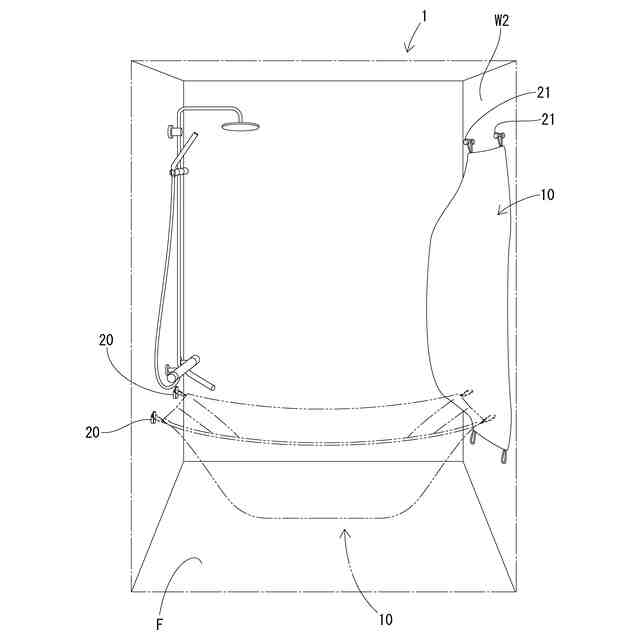

実施形態１の浴室を概略的に示す図であり、浴槽を第１吊り下げ部材に吊り下げた状態を示す。

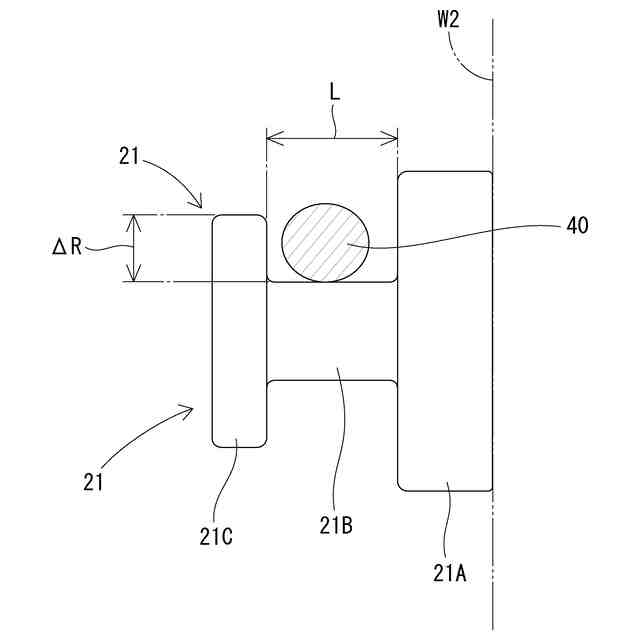

実施形態１及び２の第１吊り下げ部材を示す図である。

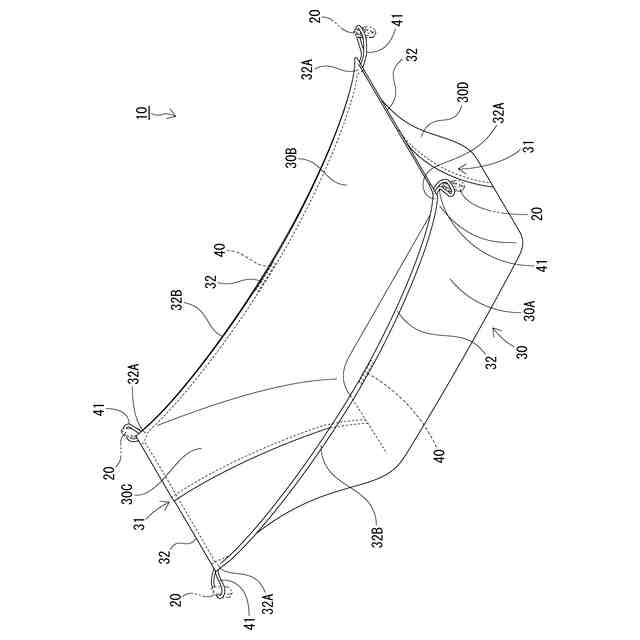

実施形態１及び２の浴槽の第１吊り下げ部材に吊り下げられる浴槽を示す斜視図である。

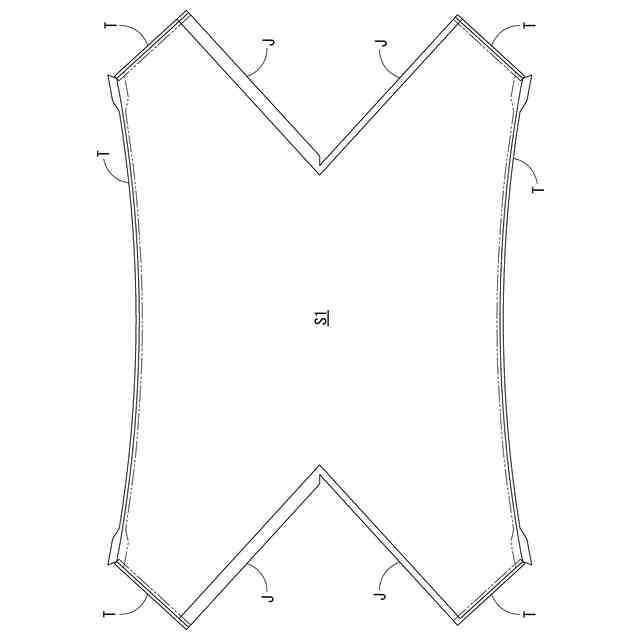

実施形態１及び２の浴槽本体を形成するシートの展開図である。

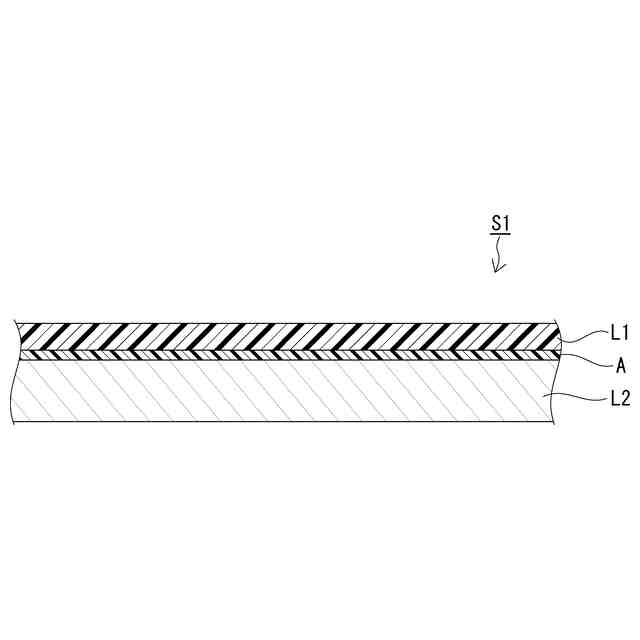

実施形態１及び２の浴槽本体を形成するシートを説明するための図である。

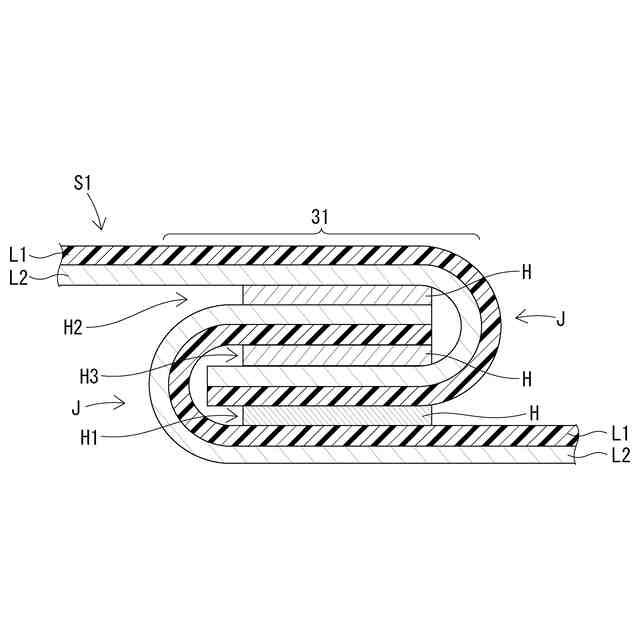

実施形態１及び２の浴槽本体を形成するシートの接合部を説明するための図である。

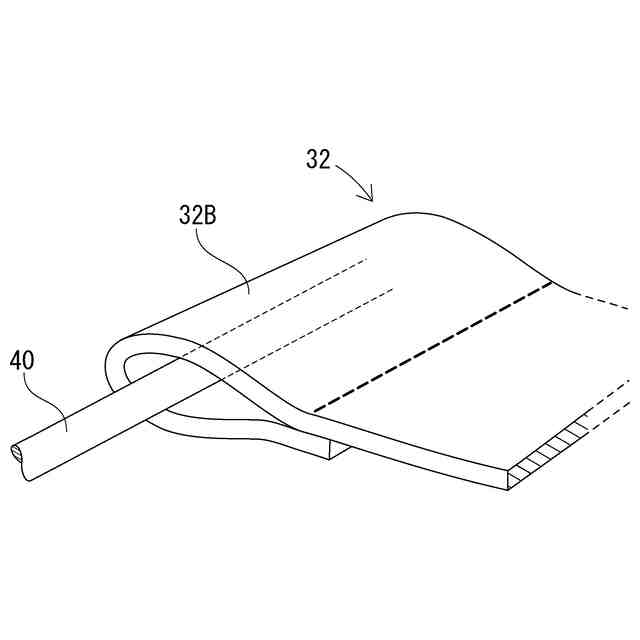

実施形態１及び２の浴槽本体を形成するシートの折り返し部を説明するための図である。
実施形態１及び２の浴槽の係部を説明するための図である。
実施形態２の浴室を概略的に示す図である。
【発明を実施するための形態】
【０００８】
最初に本開示の実施形態を列記して説明する。下記の複数の実施形態を、矛盾を生じない範囲で任意に組み合わせたものも、発明を実施するための形態に含まれる。
【０００９】
［１］本開示の浴室は、湯水を溜めて使用するシート製の浴槽本体を有する浴槽を床に接触しない状態に吊り下げることができる第１吊り下げ部材を備えている。
［２］上記［１］の浴室は、湯水を溜めて使用する状態に前記浴槽を吊り下げることができる複数の第２吊り下げ部材を備えており、前記第１吊り下げ部材は、前記第２吊り下げ部材よりも高い位置に設けられている。
［３］上記［２］の浴室において、前記浴槽は、前記第１吊り下げ部材、及び前記第２吊り下げ部材のいずれにも引っ掛けることができる係部を有している。
［４］上記［２］及び［３］のいずれかの浴室は、一対の前記第１吊り下げ部材と、複数の前記第２吊り下げ部材とを備えており、一対の前記第１吊り下げ部材の間隔は、同一壁に設けられた一対の前記第２吊り下げ部材の間隔よりも広い。
［５］上記［１］から［４］までのいずれかの浴室において、前記第１吊り下げ部材は、シャワー装置が配置された壁に対向する壁に設けられている。
【００１０】
＜実施形態１＞
本開示の浴室を具体化した実施形態１の浴室１について、図面を参照しつつ説明する。浴室１は、図１及び図２に示すように、浴槽１０を配置している。浴室１は直方体状をなしている。浴室１は、壁Ｗ１，Ｗ２，Ｗ３、及び床Ｆを備えている。浴室１は、床Ｆの平面視における四方のうちの三方側を壁Ｗ１，Ｗ２，Ｗ３によって囲っている。床Ｆの他の一方側には、図示しない出入口が形成された壁が配置されている。
（【００１１】以降は省略されています）
