公開番号2025129665
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026442
出願日2024-02-26
発明の名称パネルおよびパネル設置構造
出願人YKK AP株式会社
代理人弁理士法人樹之下知的財産事務所
主分類E06B 9/24 20060101AFI20250829BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】斜視効果を発揮できると共に耐久性を向上できるパネルおよびパネル設置構造を提供すること。
【解決手段】パネル10は、面外方向に積層される第一パネル層20Aおよび第二パネル層20Bを少なくとも有する。第一パネル層20Aは、少なくとも、面内方向に延びて互いに隣り合う部分22の間に貫通部23を形成する第一壁部24を有する。第二パネル層20Bは、少なくとも、面内方向に延びて互いに隣り合う部分の間に貫通部を形成する第二壁部34を有する。第一壁部24および第二壁部34は、面外方向に互いに重なって配置され、第一壁部24のうち互いに隣り合う部分22と第二壁部34のうち互いに隣り合う部分とは、互いに交差する。
【選択図】図2
特許請求の範囲【請求項１】
面外方向に積層される第一パネル層および第二パネル層を少なくとも有し、
前記第一パネル層は、少なくとも、面内方向に延びて互いに隣り合う部分の間に貫通部を形成する第一壁部を有し、
前記第二パネル層は、少なくとも、面内方向に延びて互いに隣り合う部分の間に貫通部を形成する第二壁部を有し、
前記第一壁部および前記第二壁部は、面外方向に互いに重なって配置され、
前記第一壁部のうち前記互いに隣り合う部分と前記第二壁部のうち前記互いに隣り合う部分とは、互いに交差する
ことを特徴とするパネル。
続きを表示（約 500 文字）【請求項２】
請求項１に記載のパネルにおいて、
前記第一壁部および前記第二壁部のうちの少なくとも一方は、面内方向において、前記互いに隣り合う部分が第一方向に沿って延びる第一構成部と、前記第一構成部に隣接すると共に前記互いに隣り合う部分が前記第一方向に交差する第二方向に沿って延びる第二構成部とを有する
ことを特徴とするパネル。
【請求項３】
請求項１に記載のパネルにおいて、
面外方向に積層される前記第一パネル層および前記第二パネル層のうちの少なくとも一方は、硬質層および軟質層が積層されてなる
ことを特徴とするパネル。
【請求項４】
請求項１に記載のパネルにおいて、
前記第一パネル層および前記第二パネル層は、別部材として構成されると共に互いに接合される
ことを特徴とするパネル。
【請求項５】
建物躯体の開口部には、建具が設置され、
前記建具に対する室内外の一方側の位置には、請求項１から請求項４のいずれか一項に記載のパネルが設置される
ことを特徴とするパネル設置構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、斜視効果を発揮するパネルおよびパネル設置構造に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、ルーバー羽根を上下方向に複数備えたルーバーユニットが知られている（特許文献１参照）。このルーバーユニットでは、ルーバー羽根が回動軸に取り付けられており、この回動軸の回動によって各ルーバー羽根の回動角度を変化させ、通風や採光を行えると共に斜視効果を発揮するようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１４４４４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載のようなルーバーユニットでは、回動軸の回動によって各ルーバー羽根の回動角度を変化させられるように、ルーバー羽根同士を互いに分離して配置している。このため、ルーバー羽根の強度を高めることが困難であり、例えば飛来物などに対するルーバーユニットの耐久性の向上を図り難い。
一方、耐久性の高いものとしていわゆる面格子が挙げられるが、面格子では前述した斜視効果を発揮し難い。
【０００５】
本発明の目的は、斜視効果を発揮できると共に耐久性を向上できるパネルおよびパネル設置構造を提供することにある。
【課題を解決するための手段】
【０００６】
本発明のパネルは、面外方向に積層される第一パネル層および第二パネル層を少なくとも有し、前記第一パネル層は、少なくとも、面内方向に延びて互いに隣り合う部分の間に貫通部を形成する第一壁部を有し、前記第二パネル層は、少なくとも、面内方向に延びて互いに隣り合う部分の間に貫通部を形成する第二壁部を有し、前記第一壁部および前記第二壁部は、面外方向に互いに重なって配置され、前記第一壁部のうち互いに隣り合う部分と前記第二壁部のうち前記互いに隣り合う部分とは、互いに交差することを特徴とする。
本発明のパネル設置構造は、建物躯体の開口部には、建具が設置され、前記建具に対する室内外の一方側の位置には、前述した本発明のパネルが設置されることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、斜視効果を発揮できると共に耐久性を向上できるパネルおよびパネル設置構造を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の実施形態に係るパネル設置構造を示す説明図。
本発明の第１実施形態に係るパネルを示す斜視図。
第１実施形態に係るパネルを示す説明図。
第１実施形態に係るパネルの第一パネル層および第二パネル層を示す前面図。
本発明の第２実施形態に係るパネルを示す斜視図。
第２実施形態に係るパネルを示す説明図。

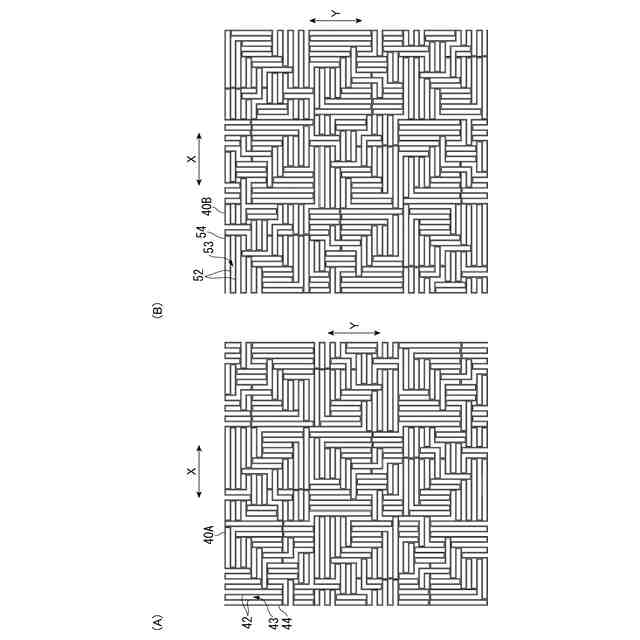

第２実施形態に係るパネルの第一パネル層および第二パネル層を示す前面図。
本発明の第３実施形態に係るパネルを示す斜視図。

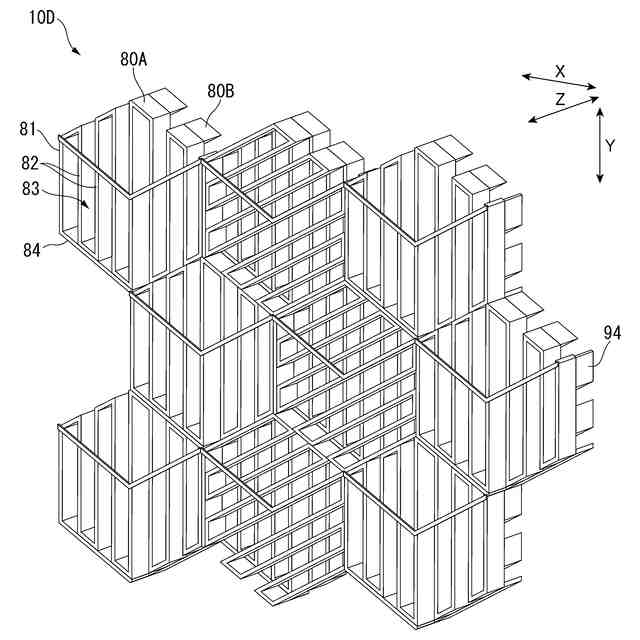

本発明の第４実施形態に係るパネルを示す斜視図。
第２実施形態に係るパネルの破壊試験結果に関する説明図。
【発明を実施するための形態】
【０００９】
［第１実施形態］
以下、本発明の第１実施形態を図面に基づいて説明する。

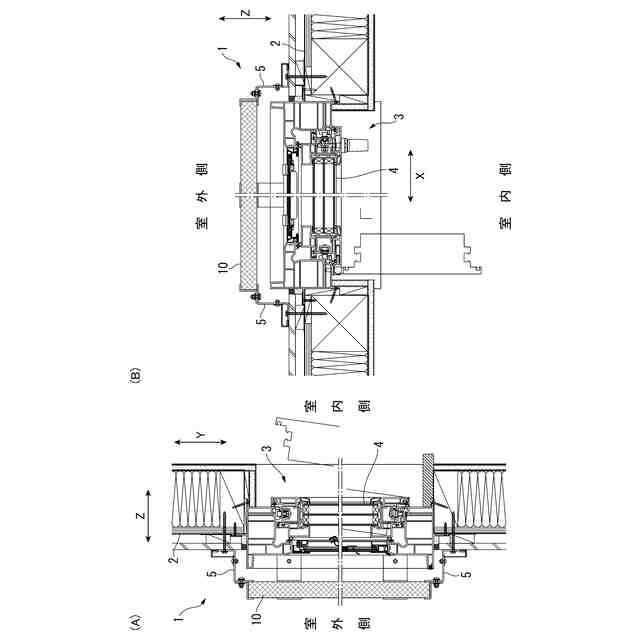

図１および図２において、第１実施形態に係るパネル１０は、建物躯体２の開口部３に設置される建具としての開閉窓４に対して室外側にブラケット５を介して配置されるものであり、このようにパネル１０が設置されることで本実施形態に係るパネル設置構造１が構成されている。パネル１０は、面外方向に積層されるパネル層２０Ａ（第一パネル層）およびパネル層２０Ｂ（第二パネル層）を有している。なお、開閉窓４は、縦開きおよび横開きが可能ないわゆるドレーキップ窓である。
以下の説明において、パネル１０の左右方向をＸ軸方向とし、パネル１０の上下方向をＹ軸方向とし、パネル１０の見込み方向をＺ軸方向（奥行方向）とする。Ｘ，Ｙ，Ｚ軸方向は互いに直交する。パネル１０のＸ，Ｙ軸方向は面内方向に含まれ、Ｚ軸方向は面外方向に含まれる。また、開閉窓４に対する室外側および室内側は面外方向に対向する関係にあることとする。
【００１０】
図２から図４に示すように、パネル層２０Ａ，２０Ｂは、互いに別部材として構成されており、接着剤などによって互いにＺ軸方向に接合されている。

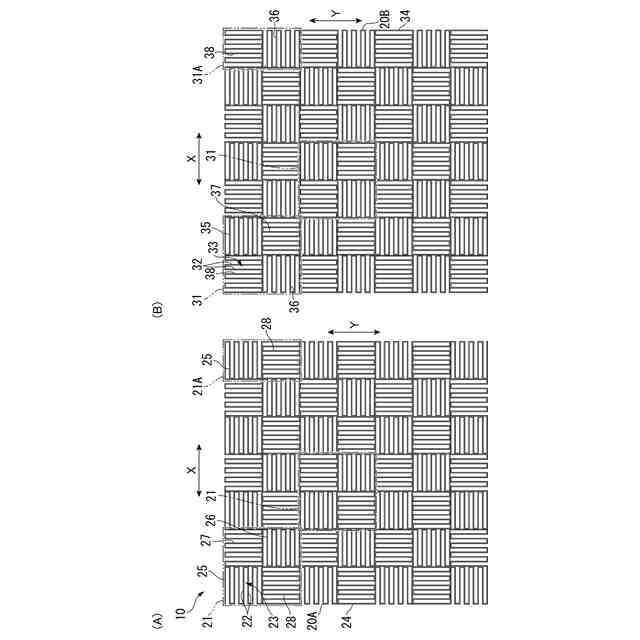

パネル層２０Ａは、全体として矩形状であり、図４の（Ａ）に示すように、面内方向に延びて互いに隣り合う部分２２の間に貫通部２３を形成する第一壁部２４を全面に有している。互いに隣り合う部分２２同士の間隔は一定である。貫通部２３は、スリット状に形成されているが、これに限らず、例えば孔状に形成されていてもよい。
第一壁部２４は、面内方向において、互いに隣り合う部分２２がＸ軸方向（第一方向）に沿って延びる第一構成部２５，２６と、第一構成部２５，２６に隣接すると共に互いに隣り合う部分２２がＹ軸方向（第二方向）に沿って延びる第二構成部２７，２８とを有しており、第一構成部２５，２６および第二構成部２７，２８によって構成される矩形状のユニット２１を上下左右に複数配置して構成されている。なお、図４の（Ａ）に示すパネル層２０Ａの右側面を構成するユニット２１Ａは、第一構成部２５および第二構成部２８で構成される半ユニットとして構成されており、このようにユニット２１の構成部分はパネル層２０Ａの形状や寸法に応じて適宜変更可能である。
第一構成部２５，２６および第二構成部２７，２８のそれぞれは、図４の（Ａ）に示すように、前面からみて略矩形状に形成されている。第一構成部２５および第二構成部２７はＸ軸方向において互いに隣接していると共に、第二構成部２８および第一構成部２６はＸ軸方向において互いに隣接している。第一構成部２５および第二構成部２８はＹ軸方向において互いに隣接しており、第二構成部２７および第一構成部２６はＹ軸方向において互いに隣接している。また、第一構成部２５，２６は斜め方向に互いに対向して配置されていると共に、第二構成部２７，２８は斜め方向に互いに対向して配置されている。
第一構成部２５，２６および第二構成部２７，２８のそれぞれは、樹脂製の連続材料で長尺に連続して構成されており、例えば３Ｄプリンタ装置などで容易に形成し得る構成となっている。なお、パネル層２０Ａは、３Ｄプリンタ装置で形成可能であるが、これに限らず、例えば射出成形装置によって射出成形で形成してもよく、また、プレス成形装置によってプレス成形してもよい。また、パネル層２０Ａには、適宜加色してもよい。
（【００１１】以降は省略されています）
