公開番号2025042058
公報種別公開特許公報(A)
公開日2025-03-27
出願番号2023148860
出願日2023-09-14
発明の名称構造体
出願人三協立山株式会社
代理人個人
主分類E04H 6/02 20060101AFI20250319BHJP(建築物)
要約【課題】使い勝手の良い構造体の提供。
【解決手段】壁1を備え、壁1は、内装材2と外装材3を有し、内装材2に開口部4を形成して凹部5を形成するとともに、凹部5と連続して内外装材2,3間にポケット6を形成してあり、凹部5内にコンセント7を有し、コンセント7に接続した充電ケーブル8をポケット6に収納してある。
【選択図】図6
特許請求の範囲【請求項１】
壁を備え、壁は、内装材と外装材を有し、内装材に開口部を形成して凹部を形成するとともに、凹部と連続して内外装材間にポケットを形成してあり、凹部内にコンセントを有し、コンセントに接続した充電ケーブルをポケットに収納してあることを特徴とする構造体。
続きを表示（約 100 文字）【請求項２】
壁を備え、壁は、内装材と外装材を有し、内装材に開口部を形成して凹部を形成してあり、凹部内にコンセントを有し、コンセントに接続した充電ケーブルを凹部に収納してあることを特徴とする構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カーポート等の構造体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来より、住宅の敷地に設置されるカーポート等の構造体が知られている。かかる構造体においては、使い勝手の良いものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、使い勝手の良い構造体の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による構造体は、壁を備え、壁は、内装材と外装材を有し、内装材に開口部を形成して凹部を形成するとともに、凹部と連続して内外装材間にポケットを形成してあり、凹部内にコンセントを有し、コンセントに接続した充電ケーブルをポケットに収納してあることを特徴とする。
【０００５】
請求項２記載の発明による構造体は、壁を備え、壁は、内装材と外装材を有し、内装材に開口部を形成して凹部を形成してあり、凹部内にコンセントを有し、コンセントに接続した充電ケーブルを凹部に収納してあることを特徴とする。
【発明の効果】
【０００６】
請求項１記載の発明による構造体は、壁を備え、壁は、内装材と外装材を有し、内装材に開口部を形成して凹部を形成するとともに、凹部と連続して内外装材間にポケットを形成してあり、凹部内にコンセントを有し、コンセントに接続した充電ケーブルをポケットに収納してあることで、充電ケーブルを電気自動車の充電口に繋ぐことで簡単に充電が行えるので、使い勝手が良い。また、コンセントが壁の凹部内に設けてあり、充電ケーブルは壁のポケットに収納してあるので、コンセントと充電ケーブルが外部に出っ張らず、充電設備をすっきりと設置できる。
【０００７】
請求項２記載の発明による構造体は、壁を備え、壁は、内装材と外装材を有し、内装材に開口部を形成して凹部を形成してあり、凹部内にコンセントを有し、コンセントに接続した充電ケーブルを凹部に収納してあることで、充電ケーブルを電気自動車の充電口に繋ぐことで簡単に充電が行えるので、使い勝手が良い。また、コンセントが壁の凹部内に設けてあり、充電ケーブルは凹部に収納してあるので、コンセントと充電ケーブルが外部に出っ張らず、充電設備をすっきりと設置できる。
【図面の簡単な説明】
【０００８】

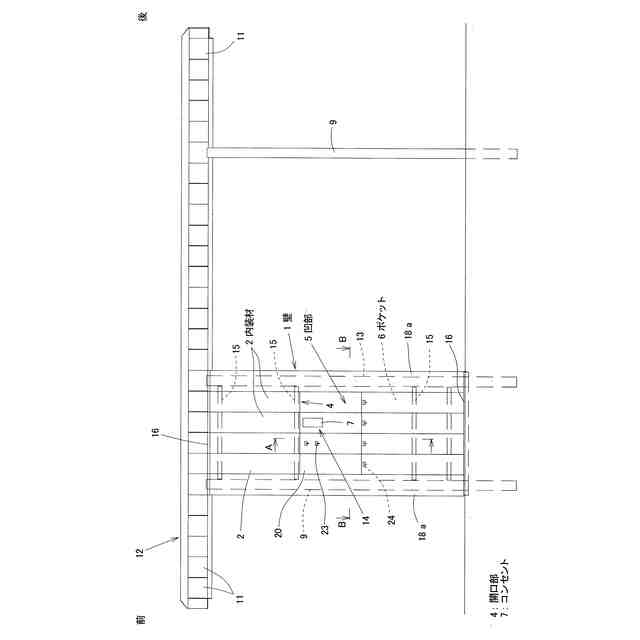

本発明の第１実施形態に係る構造体の内側から見た側面図である。

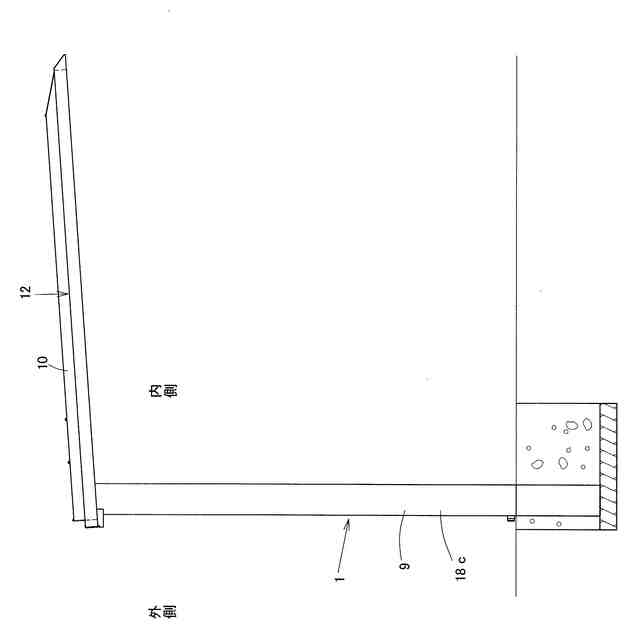

同構造体の正面図である。
同構造体の平面図である。

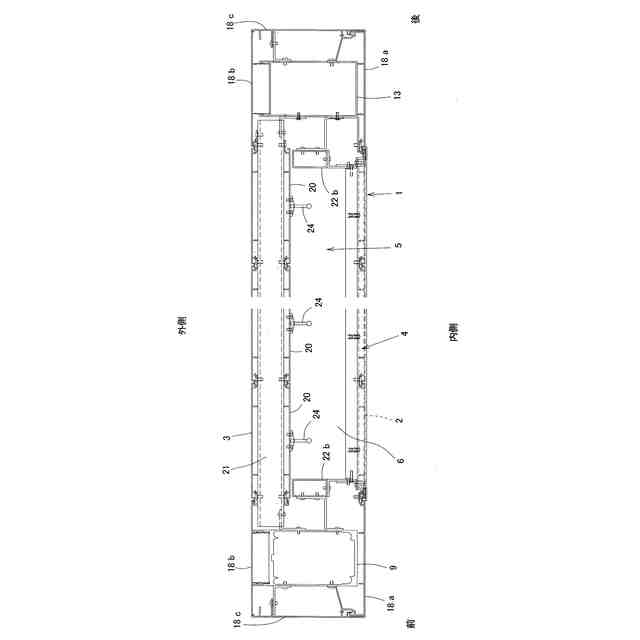

図１のＡ－Ａ断面図である。

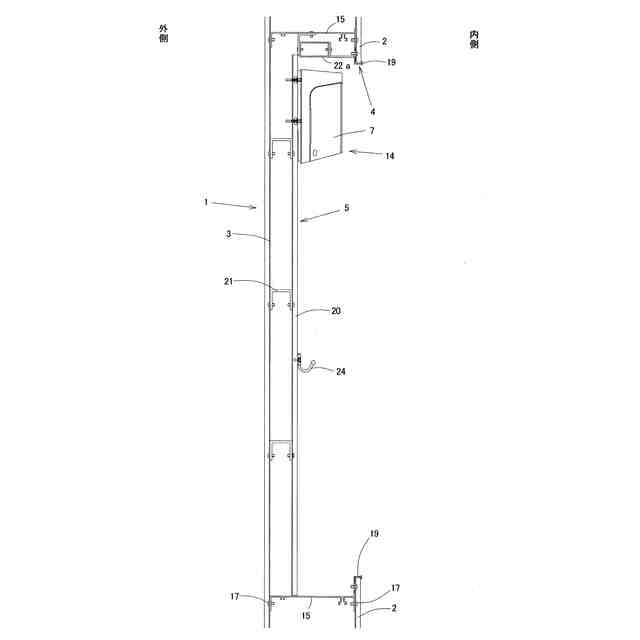

図１のＢ－Ｂ断面図である。

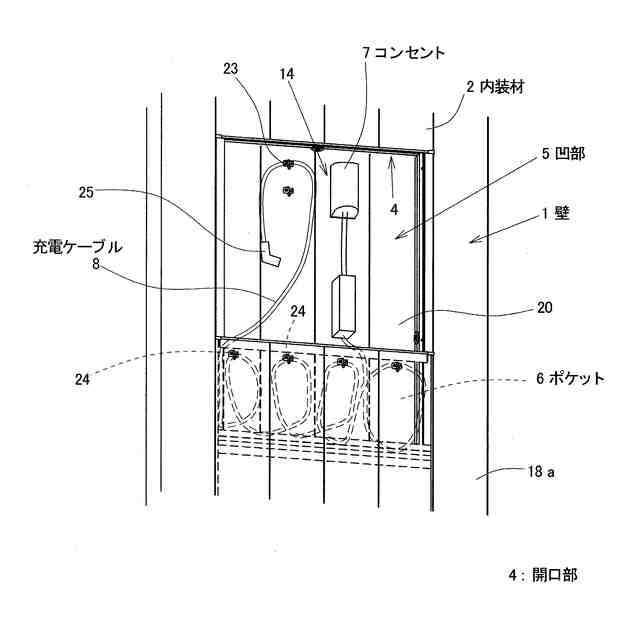

コンセントに接続した充電ケーブルをポケットに収納した状態を示す斜視図である。

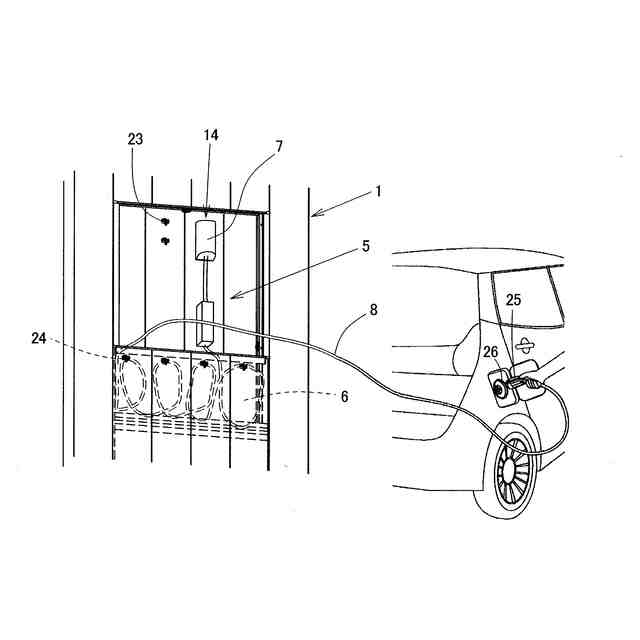

充電ケーブルを電気自動車に接続して充電するときの状態を示す斜視図である。

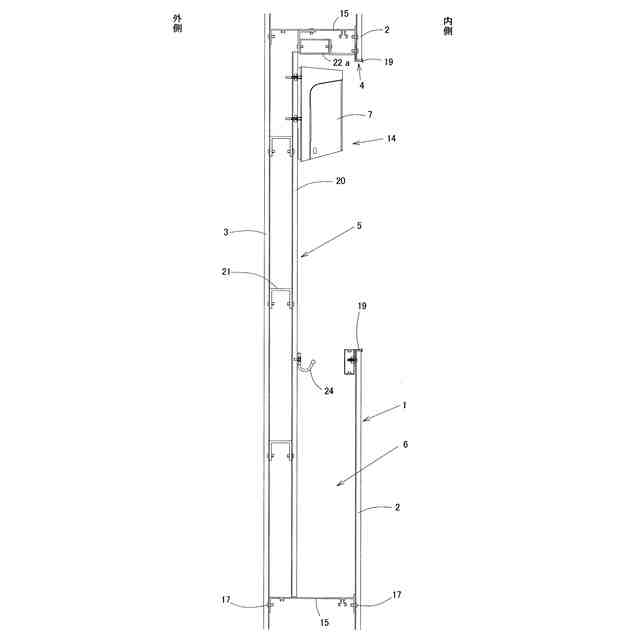

本発明の構造体の第２実施形態を示す壁の部分の縦断面図である。
第２実施形態においてコンセントに接続した充電ケーブルを壁の凹部に収納した状態を示す斜視図である。
本発明の第３実施形態に係る構造体の内側から見た側面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて説明する。図１～７は、本発明の構造体の第１実施形態であって、住宅の敷地内に設置される乗用車一台用のカーポートに適用した例を示している。
本カーポートは、図１～３に示すように、正面から見て左側に２本の柱９，９が前後方向に間隔をおいて地面から立設してあり、各柱９，９の上端部に梁１０，１０がそれぞれ支持してあり、梁１０，１０と平行な向きで複数の屋根材１１，１１，…を前後方向に並べて配設して屋根１２を構成してある。屋根１２は、図２に示すように、正面から見て柱９，９のある左側が低くなるように傾斜している。
【００１０】
また本カーポートは、図１，５に示すように、前後の柱９，９間の前寄りの位置に補助柱１３を立設し、前側の柱９と補助柱１３の周囲を囲むように壁１が設けてある。本カーポートは、図６，７に示すように、壁１に電気自動車に充電するための充電設備１４を設けたものとなっている。
（【００１１】以降は省略されています）
