公開番号2025082879
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196392
出願日2023-11-20
発明の名称連結構造
出願人ミサワホーム株式会社
代理人個人
主分類E04B 1/58 20060101AFI20250523BHJP(建築物)
要約【課題】上下階の柱同士を連結する連結構造であって、中高層建築物に適した連結構造を提供する。

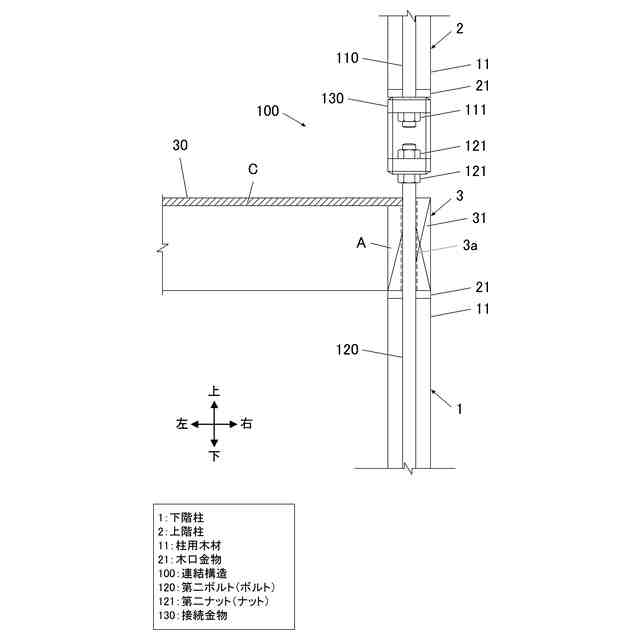

【解決手段】下階柱1と、上階柱2と、を連結する連結構造100であって、下階柱1と上階柱2との間に設けられる接続金物130と、下階柱1から上階柱2へ向けて突出する第二ボルト120と、第二ボルト120に螺合する一対の第二ナット121と、を備えており、接続金物130は、第二ボルト120が貫通する下面部131と、上階柱2に固定される上面部132と、を備えており、下面部131は、第二ボルト120に螺合する一対の第二ナット121によって上下から挟まれている。さらに、接続金物130は、下面部131と、上面部132と、下面部131と上面部132とを連結する側面部133と、を備えており、側面部133は、下面部131及び上面部132よりも伸び性が高い。
【選択図】図1
特許請求の範囲【請求項１】
下階柱と、上階柱と、を連結する連結構造であって、
前記下階柱と前記上階柱との間に設けられる接続金物と、
前記下階柱から前記上階柱へ向けて突出するボルトと、
前記ボルトに螺合する一対のナットと、を備えており、
前記接続金物は、前記ボルトが貫通する下面部と、前記上階柱に固定される上面部と、を備えており、
前記下面部は、前記ボルトに螺合する前記一対のナットによって上下から挟まれていることを特徴とする連結構造。
続きを表示（約 950 文字）【請求項２】
請求項１に記載の連結構造において、
前記接続金物は、前記下面部と、前記上面部と、前記下面部と前記上面部とを連結する側面部と、を備えており、
前記側面部は、前記下面部及び前記上面部よりも伸び性が高いことを特徴とする連結構造。
【請求項３】
請求項１に記載の連結構造において、
前記上階柱は、柱用木材と、当該柱用木材の上下両端部を覆う木口金物と、を備えており、
前記下階柱は、柱用木材と、当該柱用木材の上下両端部を覆う木口金物と、を備えることを特徴とする連結構造。
【請求項４】
請求項３に記載の連結構造において、
当該連結構造は、前記下階柱の上端部を構成する伝達部材を備えており、
前記下階柱は、複数の前記柱用木材を備えており、
前記伝達部材は、前記複数の柱用木材それぞれに固定された第一金物と、前記第一金物同士を連結する第二金物と、を備えており、
前記ボルトは、複数の前記第一金物のうちいずれか一つから前記上階柱へ向けて突出していることを特徴とする連結構造。
【請求項５】
請求項４に記載の連結構造において、
前記接続金物を、前記第一金物に転用可能であることを特徴とする連結構造。
【請求項６】
請求項４に記載の連結構造において、
前記第二金物は、前記下面部及び前記上面部よりも伸び性が高いことを特徴とする連結構造。
【請求項７】
請求項１に記載の連結構造において、
前記上階柱は、柱用木材と、当該柱用木材の上下両端部を覆う木口金物と、を備えており、
前記下階柱を含む下階構造体は、鉄筋コンクリート製であり、
前記ボルトは、前記下階構造体から前記上階柱へ向けて突出していることを特徴とする連結構造。
【請求項８】
請求項７に記載の連結構造において、
当該連結構造は、前記ボルトが貫通する定着板を備えており、
前記定着板は、前記ボルトに螺合するナットであって前記一対のナットとは別のナットによって、前記下階構造体に固定されていることを特徴とする連結構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、連結構造に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、柱本体である柱用木材と、柱用木材の両端に取り付けられた結合金物と、を備える柱が開示されている。この柱においては、柱用木材の下端に取り付けられた結合金物が直接、床部に接している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－２７２９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の発明は、簡易的に移設や設置が可能なモバイルユニットの発明である。モバイルユニットは、一般的に低層建築物であるので、柱からの荷重（床部にかかる荷重）は、それほど大きくない。
これに対し、中高層建築物など、階数が多い建物の場合は、階数が下のフロアほど、柱からの荷重が大きくなるので、柱からの荷重によって他の躯体構造材（床部など）にめり込みが生じるおそれがある。
本発明は上記事情に鑑みてなされたものであり、その課題は、上下階の柱同士を連結する連結構造であって、中高層建築物に適した連結構造を提供することである。
【課題を解決するための手段】
【０００５】

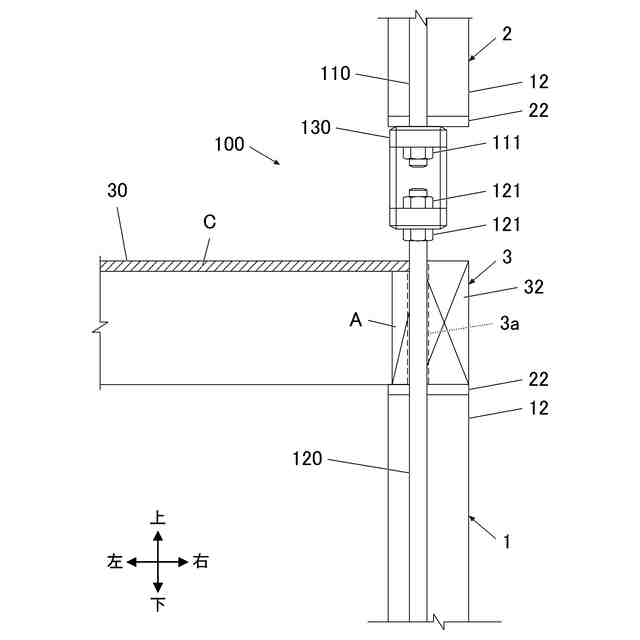

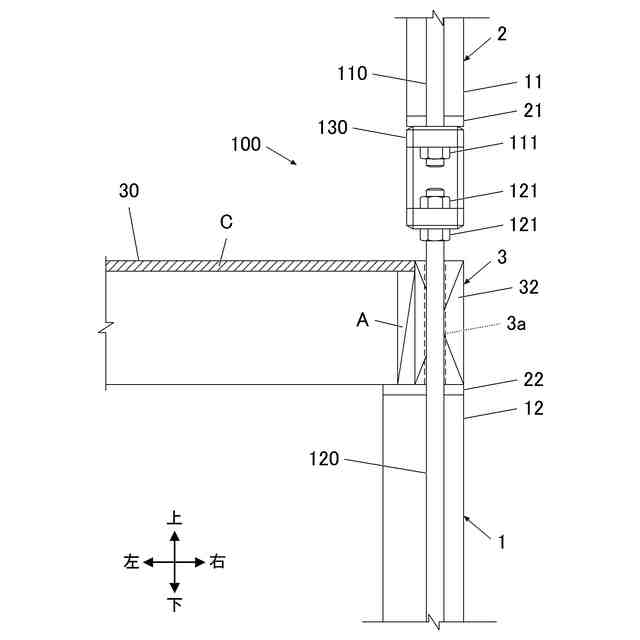

請求項１に記載の発明は、例えば図１～図１４に示すように、下階柱１と、上階柱２と、を連結する連結構造１００，２００，３００であって、
前記下階柱１と前記上階柱２との間に設けられる接続金物１３０と、
前記下階柱１から前記上階柱２へ向けて突出するボルト（第二ボルト１２０）と、
前記ボルトに螺合する一対のナット（一対の第二ナット１２１）と、を備えており、
前記接続金物１３０は、前記ボルトが貫通する下面部１３１と、前記上階柱２に固定される上面部１３２と、を備えており、
前記下面部１３１は、前記ボルトに螺合する前記一対のナットによって上下から挟まれていることを特徴とする。
【０００６】
請求項１に記載の発明によれば、一対のナット（一対の第二ナット１２１）のうち、下側のナットによって、下向きの力に抵抗できる（上階柱２からの荷重を支持できる）ので、他の躯体構造材（下階柱１など）にめり込みが生じることを回避でき、中高層建築物に適している。
【０００７】
請求項２に記載の発明は、例えば図１～図１４に示すように、請求項１に記載の連結構造１００，２００，３００において、

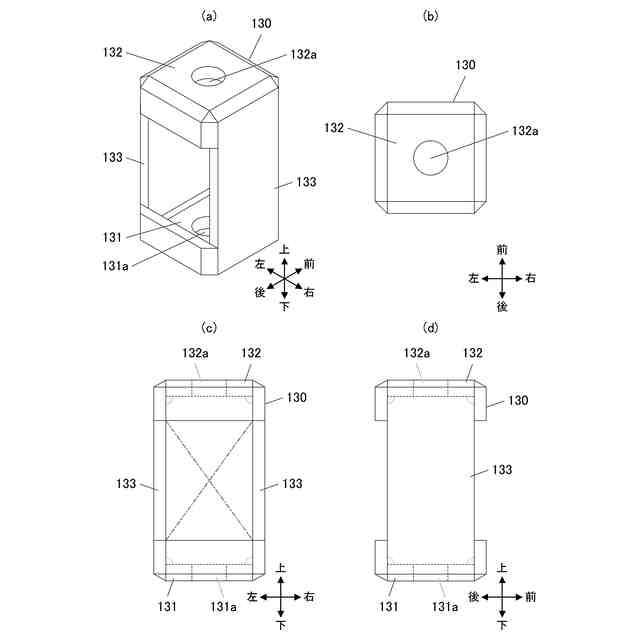

前記接続金物１３０は、前記下面部１３１と、前記上面部１３２と、前記下面部１３１と前記上面部１３２とを連結する側面部１３３と、を備えており、
前記側面部１３３は、前記下面部１３１及び前記上面部１３２よりも伸び性が高いことを特徴とする。
【０００８】
請求項２に記載の発明によれば、側面部１３３のエネルギー吸収性能が、下面部１３１及び上面部１３２のエネルギー吸収性能よりも高いので、地震時や台風時などの水平荷重に対して十分に抵抗することが可能となり、中高層建築物に適している。
【０００９】
請求項３に記載の発明は、例えば図１～図１３に示すように、請求項１に記載の連結構造１００，２００において、

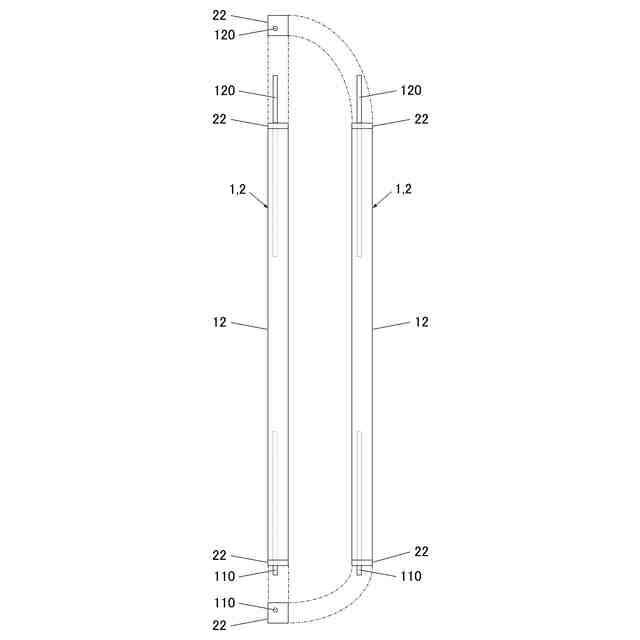

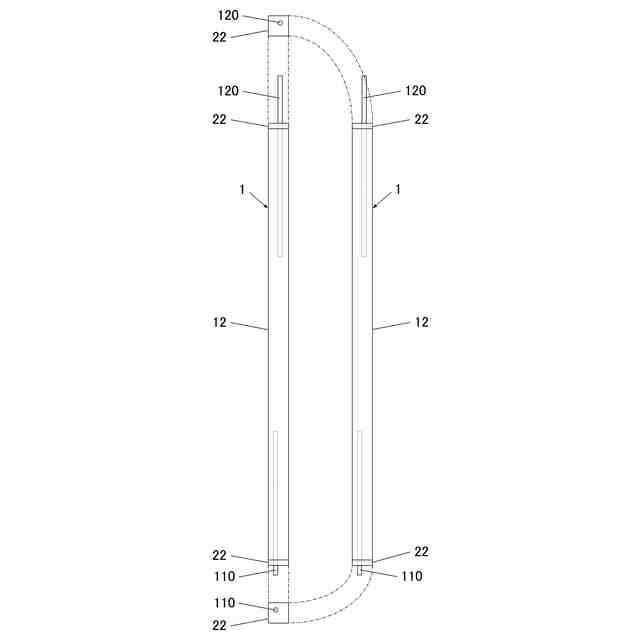

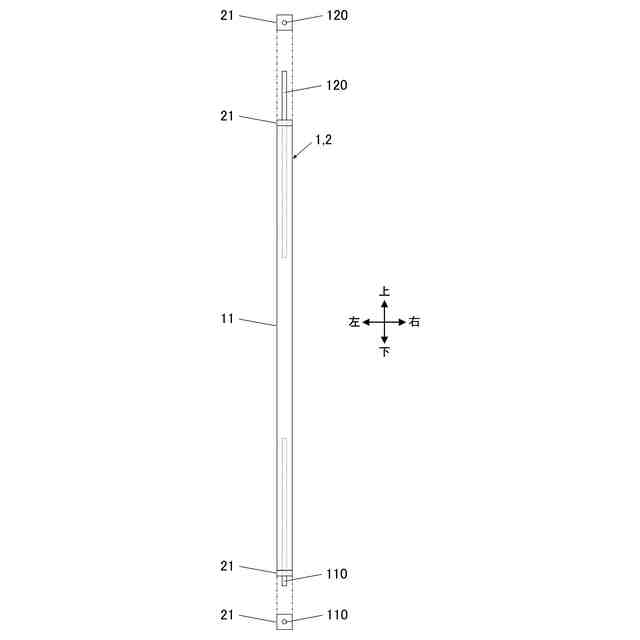

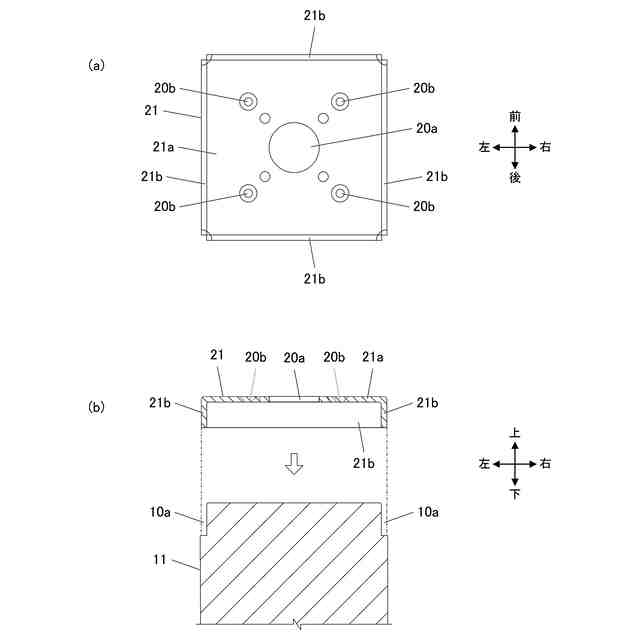

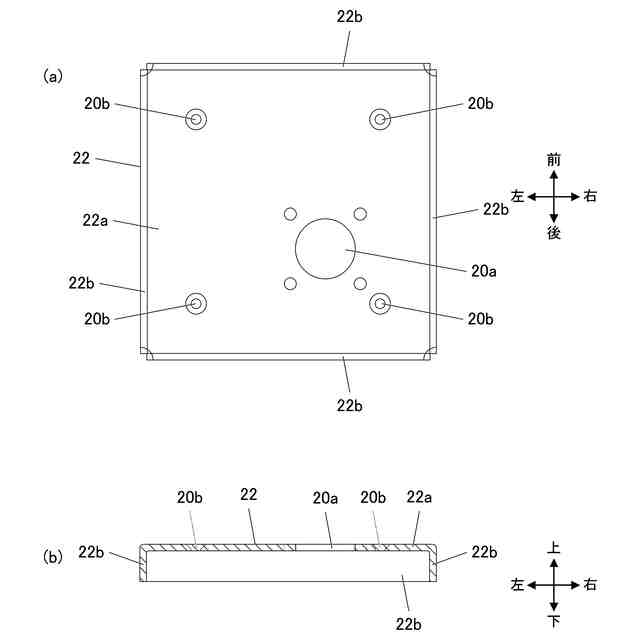

前記上階柱２は、柱用木材１１，１２，１３と、当該柱用木材１１，１２，１３の上下両端部を覆う木口金物２１，２２，２３と、を備えており、
前記下階柱１は、柱用木材１１，１２，１３と、当該柱用木材１１，１２，１３の上下両端部を覆う木口金物２１，２２，２３と、を備えることを特徴とする。
【００１０】
請求項３に記載の発明によれば、柱用木材１１，１２，１３の割裂を防止できる。また、下階柱１及び上階柱２が木製の柱であるので、カーボンニュートラルの推進による脱炭素社会の実現や、ＳＤＧｓ（Sustainable Development Goals）の目標達成に貢献することが可能となる。
（【００１１】以降は省略されています）
