公開番号2025080345
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193442
出願日2023-11-14
発明の名称間柱
出願人積水化学工業株式会社
代理人個人,個人
主分類E04C 3/36 20060101AFI20250519BHJP(建築物)
要約【課題】断熱性及び施工性が良好である間柱を提供する。
【解決手段】主柱の間に設けられる間柱であって、段ボール層11を備える間柱。
【選択図】図1
特許請求の範囲【請求項１】
主柱の間に設けられる間柱であって、段ボール層を備える間柱。
続きを表示（約 150 文字）【請求項２】
複数の前記段ボール層を備え、
複数の前記段ボール層は、少なくとも２種類以上のフルートが積層されている、請求項１に記載の間柱。
【請求項３】
複数の前記段ボール層を備え、前記段ボール層間が耐火接着剤により接着されている、請求項１又は２に記載の間柱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建築物などにおいて使用される間柱に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
現在、建設就業者の高齢化や減少により、易施工の要望が高まっている。また、環境負荷の観点より、二酸化炭素排出量削減の要望も高まっている。この両者の要望に対して、前者に関しては、建築資材の軽量化や、工具が無くても加工できる加工性が求められており、また、後者に関しては製造及び解体時の二酸化炭素排出量の削減、断熱性が求められている。以上の要望を満たす建築資材として、段ボールの活用が近年注目されている。
【０００３】
建築物において、内壁及び外壁等の壁材の下地部材として機能する間柱が主柱の間に設けられることがある。間柱の材質としては、鋼及びアルミニウム等の金属製のものが用いられている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－２２７０９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
間柱が熱伝導率の高い金属製であると、間柱が熱橋として働いてしまうことになり、断熱性に悪影響を及ぼす原因となる問題があった。また、金属製の間柱は、重量に起因する施工性が悪化する問題もあった。
【０００６】
そこで、本発明は、断熱性及び施工性が良好である間柱を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明は、鋭意検討の結果、段ボール層を備える構成とすることで上記課題を解決できることを見出し、以下の本発明を完成させた。すなわち、本発明は、以下の［１］～［３］を提供する。
［１］主柱の間に設けられる間柱であって、段ボール層を備える間柱。
［２］複数の前記段ボール層を備え、複数の前記段ボール層は、少なくとも２種類以上のフルートが積層されている、［１］に記載の間柱。
［３］複数の前記段ボール層を備え、前記段ボール層間が耐火接着剤により接着されている、［１］又は［２］に記載の間柱。
【発明の効果】
【０００８】
本発明によれば、断熱性及び施工性が良好である間柱を提供することができる。
【図面の簡単な説明】
【０００９】

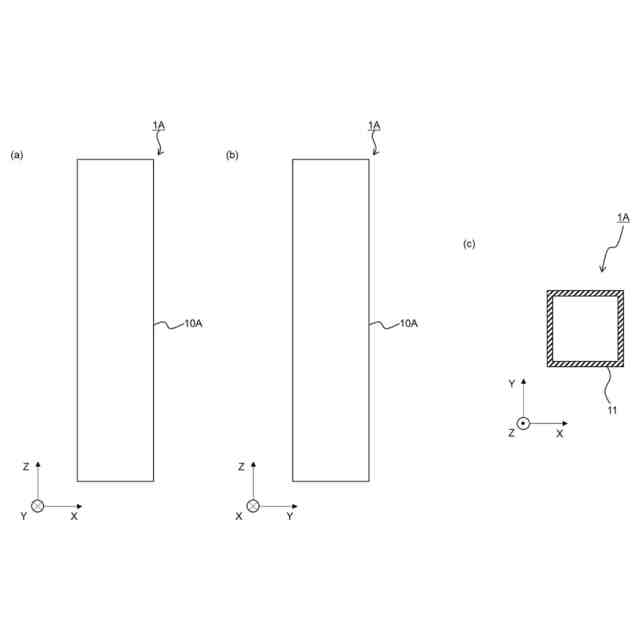

図１（ａ），（ｂ）は、本発明の第１の実施形態に係る間柱の模式的な側面図を示し、図１（ｃ）は、本発明の第１の実施形態に係る間柱の模式的な上面図を示す。

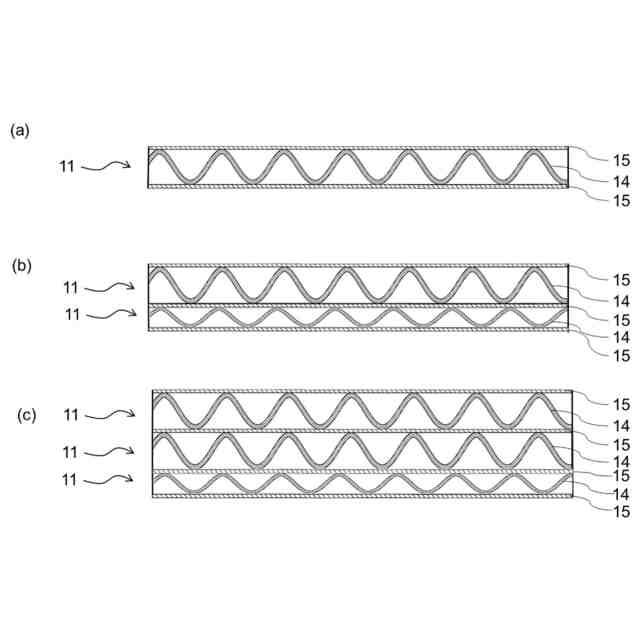

間柱に使用される段ボール層の具体例を示す模式的な断面図（その１）である。

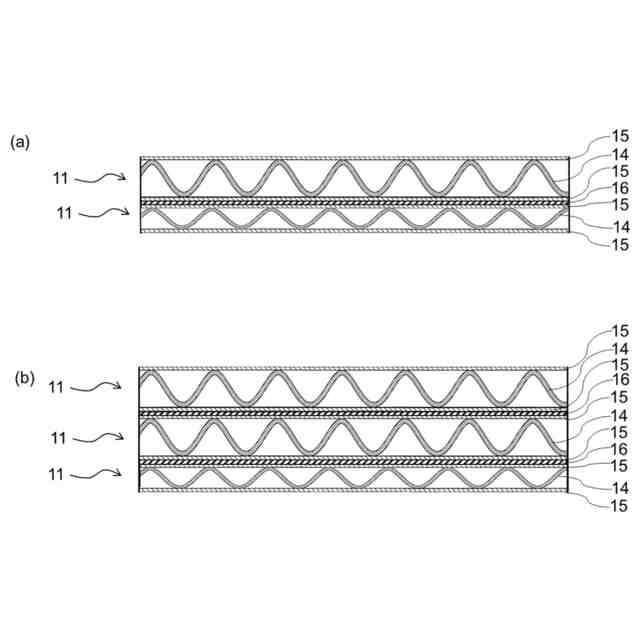

間柱に使用される段ボール層の具体例を示す模式的な断面図（その２）である。

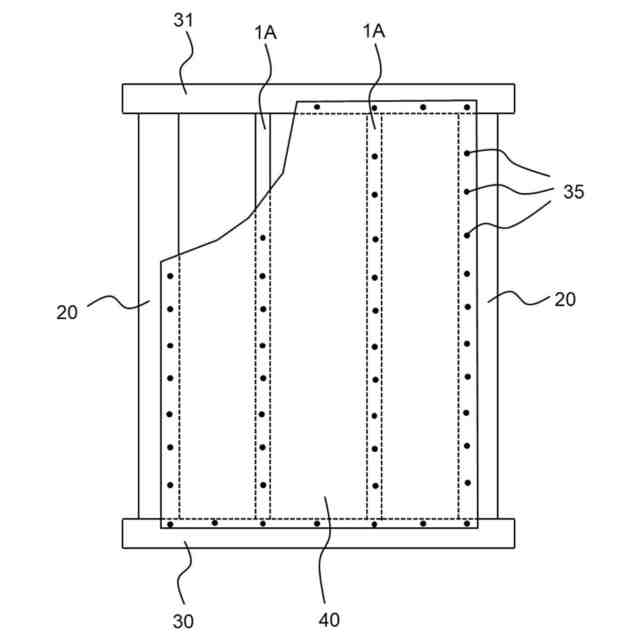

本発明の第１の実施形態に係る間柱が適用された間柱を有する壁構造を示す正面図である。

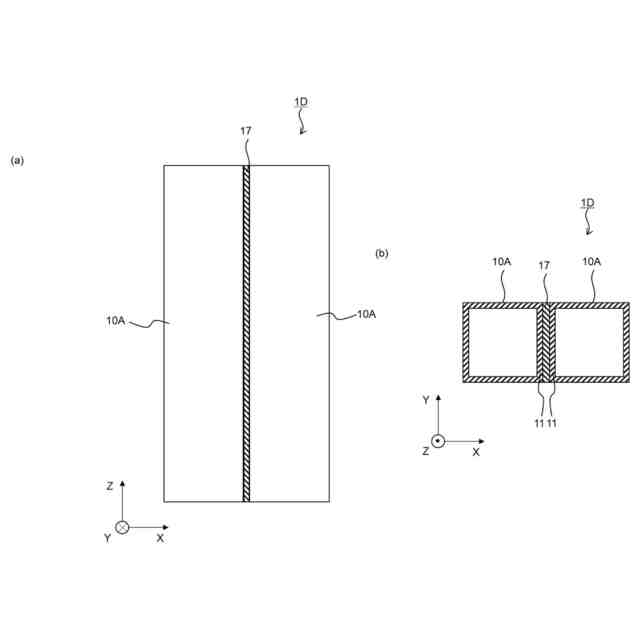

図５（ａ）は、本発明の第１の実施形態の変形例に係る間柱の模式的な側面図を示し、図５（ｂ）は、本発明の第１の実施形態の変形例に係る間柱の模式的な上面図を示す。

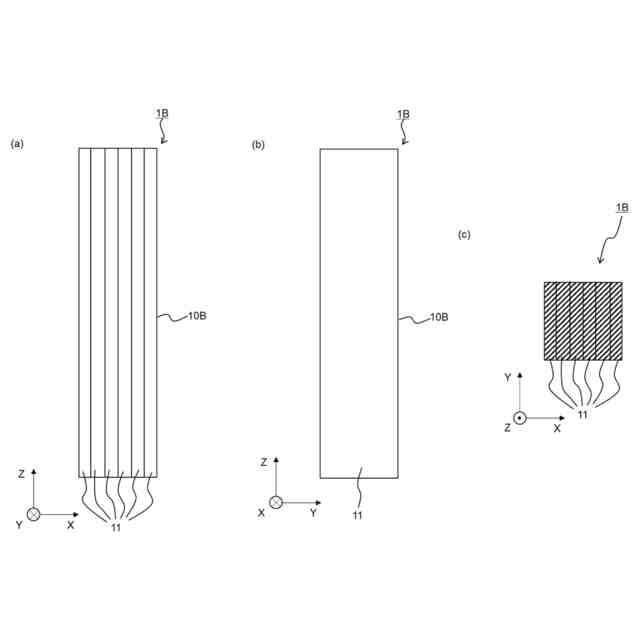

図６（ａ），（ｂ）は、本発明の第２の実施形態に係る間柱の模式的な側面図を示し、図６（ｃ）は、本発明の第２の実施形態に係る間柱の模式的な上面図を示す。

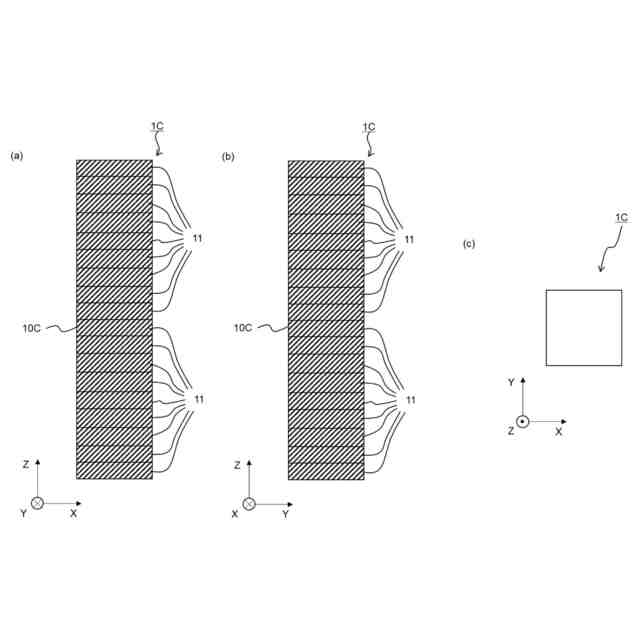

図７（ａ），（ｂ）は、本発明の第３の実施形態に係る間柱の模式的な側面図を示し、図７（ｃ）は、本発明の第３の実施形態に係る間柱の模式的な上面図を示す。

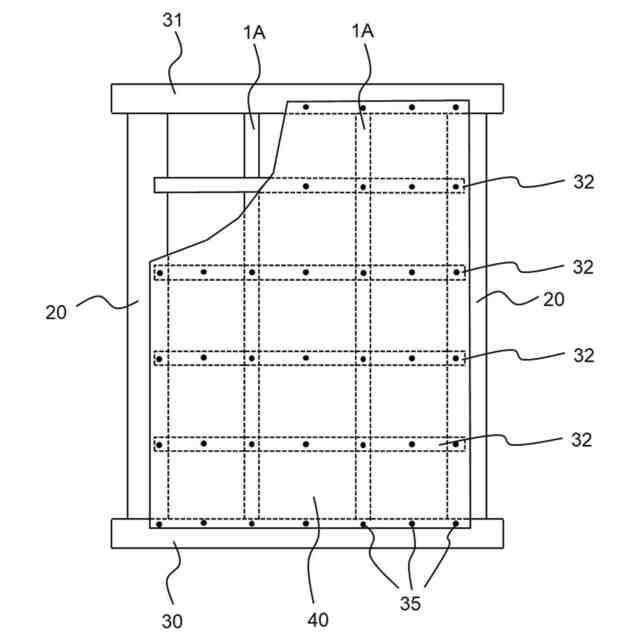

本発明のその他の実施形態に係る間柱が適用された間柱を有する壁構造を示す正面図である。
【発明を実施するための形態】
【００１０】
以下、本発明について実施形態を参照しつつより詳細に説明する。
（【００１１】以降は省略されています）
