公開番号2025175798
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024082066
出願日2024-05-20
発明の名称スプレーガン
出願人アネスト岩田株式会社,学校法人神奈川大学
代理人個人,個人,個人
主分類B05B 7/02 20060101AFI20251126BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】ハンドル部を把持する手の指の筋肉に生じる負荷を軽減できるスプレーガンを提供する。
【解決手段】スプレーガンは、霧状の液体を噴出する。スプレーガンは、液体を噴出する噴出部と、液体の噴出方向と交差する方向に延びるハンドル部と、噴出部から液体を噴出させる噴出状態と噴出部から液体を噴出させない非噴出状態とに切り替えるスイッチと、を含む。スイッチは、ハンドル部の側方に設けられている。あるいは、スイッチは、操作者によりハンドル部が把持された状態においてハンドル部を把持する手の指からハンドル部が力を受ける方向と交差する方向に操作可能なように設けられている。

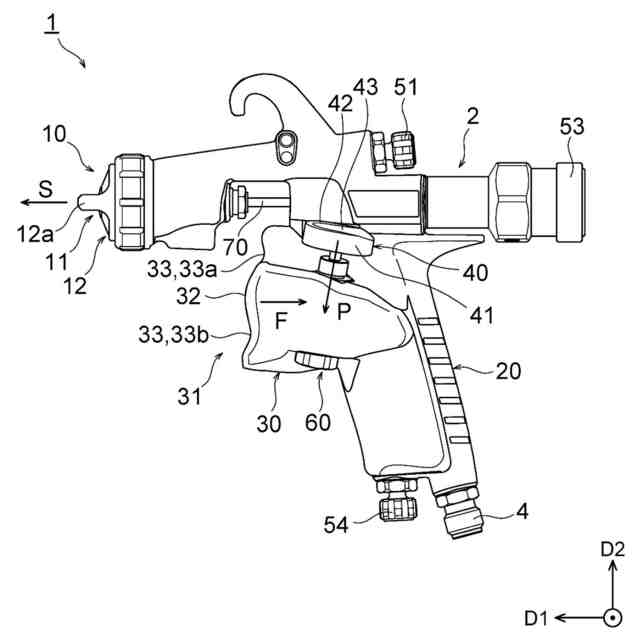

【選択図】図1
特許請求の範囲【請求項１】
霧状の液体を噴出するスプレーガンであって、
前記液体を噴出する噴出部と、
前記液体の噴出方向と交差する方向に延びるハンドル部と、
前記噴出部から前記液体を噴出させる噴出状態と前記噴出部から前記液体を噴出させない非噴出状態とに切り替えるスイッチと、を備え、
前記スイッチは、前記ハンドル部の側方に設けられている、スプレーガン。
続きを表示（約 910 文字）【請求項２】
霧状の液体を噴出するスプレーガンであって、
前記液体を噴出する噴出部と、
前記液体の噴出方向と交差する方向に延びるハンドル部と、
前記噴出部から前記液体を噴出させる噴出状態と前記噴出部から前記液体を噴出させない非噴出状態とに切り替えるスイッチと、を備え、
前記スイッチは、操作者により前記ハンドル部が把持された状態において前記ハンドル部を把持する手の指から前記ハンドル部が力を受ける方向と交差する方向に操作可能なように設けられている、スプレーガン。
【請求項３】
前記スイッチは、操作者により前記ハンドル部が把持された状態において前記ハンドル部を把持する手の親指により操作可能な位置に設けられている、請求項２に記載のスプレーガン。
【請求項４】
前記ハンドル部は、側方に突出する突出部を含み、
前記スイッチは、前記突出部に設けられている、請求項１～３のいずれか一項に記載のスプレーガン。
【請求項５】
前記突出部は、操作者により前記ハンドル部が把持された状態において前記ハンドル部を把持する手の親指側に位置する、請求項４に記載のスプレーガン。
【請求項６】
前記突出部は、前記ハンドル部の一側の側方にのみ設けられている、請求項４に記載のスプレーガン。
【請求項７】
前記突出部は、前記ハンドル部の前方に位置し、前記ハンドル部を把持する手の人差し指及び中指を引っ掛ける引掛部を含む、請求項４に記載のスプレーガン。
【請求項８】
前記突出部は、前記突出部の下方に、前記ハンドル部を把持する手の薬指及び小指が位置するように設けられている、請求項４に記載のスプレーガン。
【請求項９】
前記スイッチは、プッシュ式のスイッチである、請求項１～３のいずれか一項に記載のスプレーガン。
【請求項１０】
前記スイッチが押された場合に、前記噴出部から前記液体が噴出される、請求項９に記載のスプレーガン。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、スプレーガンに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば特許文献１に開示されているようなスプレーガンが知られている。スプレーガンは、霧状の液体を噴出する装置である。一般に、スプレーガンは、噴出部と、ハンドル部と、引金部と、を有する。スプレーガンの使用時には、操作者の手によりハンドル部が把持され、ハンドル部を把持する手の人差し指及び中指により引金部が操作される。これにより、スプレーガン内の気体流路を圧縮空気等の気体が流れ、噴出部から塗料等の液体が噴出される。
【０００３】
しかしながら、このようにハンドル部を把持する手の人差し指及び中指により引金部を操作する場合、ハンドル部を把持する手の指の筋肉に大きな負荷が生じるおそれがある。
【先行技術文献】
【特許文献】
【０００４】
特開平６－４７３１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、上記に鑑み、ハンドル部を把持する手の指の筋肉に生じる負荷を軽減できるスプレーガンを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一実施形態は、以下の［１］～［１５］に関する。
【０００７】
［１］霧状の液体を噴出するスプレーガンであって、
前記液体を噴出する噴出部と、
前記液体の噴出方向と交差する方向に延びるハンドル部と、
前記噴出部から前記液体を噴出させる噴出状態と前記噴出部から前記液体を噴出させない非噴出状態とに切り替えるスイッチと、を備え、
前記スイッチは、前記ハンドル部の側方に設けられている、スプレーガン。
【０００８】
［２］霧状の液体を噴出するスプレーガンであって、
前記液体を噴出する噴出部と、
前記液体の噴出方向と交差する方向に延びるハンドル部と、
前記噴出部から前記液体を噴出させる噴出状態と前記噴出部から前記液体を噴出させない非噴出状態とに切り替えるスイッチと、を備え、
前記スイッチは、操作者により前記ハンドル部が把持された状態において前記ハンドル部を把持する手の指から前記ハンドル部が力を受ける方向と交差する方向に操作可能なように設けられている、スプレーガン。
【０００９】
［３］前記スイッチは、操作者により前記ハンドル部が把持された状態において前記ハンドル部を把持する手の親指により操作可能な位置に設けられている、［２］に記載のスプレーガン。
【００１０】
［４］前記ハンドル部は、側方に突出する突出部を含み、
前記スイッチは、前記突出部に設けられている、［１］～［３］のいずれかに記載のスプレーガン。
（【００１１】以降は省略されています）
