公開番号2025134108
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024031794
出願日2024-03-04
発明の名称塗装装置
出願人日本ライナー株式会社
代理人個人
主分類B05B 14/30 20180101AFI20250909BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】全体を小型化して作業員1名でも移動および塗装作業ができ、集塵装置に加えエアーカーテンもしくは吸引ダクトの吸込み口による吸引スカートを併設することでさらなるスプレーダスト飛散防止を可能とし、また、フィルターの詰まり交換を作業を中断することなく連続して行える塗装装置を提供する。

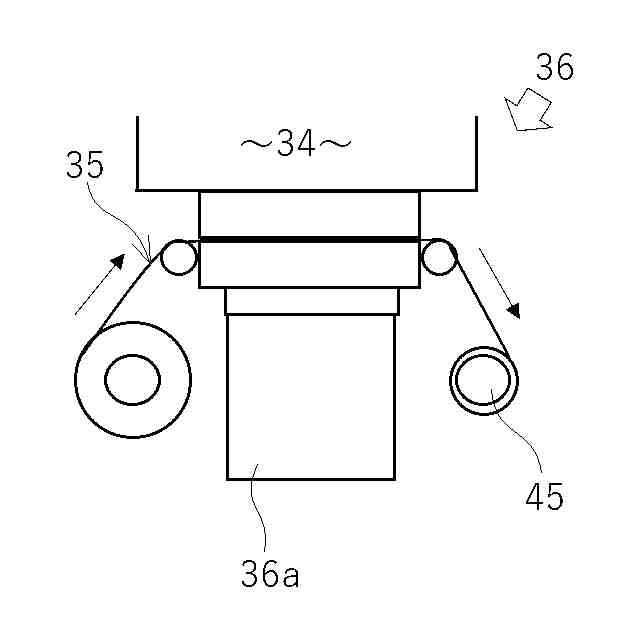

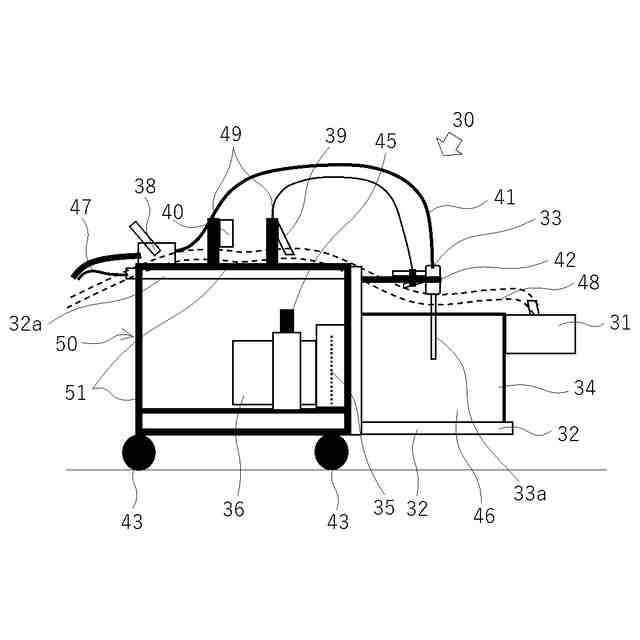

【解決手段】下部に車輪43を設けた台車50による塗装装置30であり、台車50の本体フレーム51の脇部に塗装室34を形成し、本体フレーム51に上下アーム42を設けて塗装室34内での塗料散布のスプレーガン33を支承し、塗装室34は周囲を透明シートまたは樹脂板46で囲繞するとともに下部開口をエアーカーテン装置32で囲み、塗装室34からのスプレーダストを補足する集塵装置36に設けるエアーフィルター35は巻取りモーター45で移動するロールフィルターとした。
【選択図】図1
特許請求の範囲【請求項１】
下部に車輪を設けた台車による塗装装置であり、台車の本体フレームの脇部に塗装室を形成し、本体フレームに上下アームを設けて塗装室内での塗料散布のスプレーガンを支承し、塗装室は周囲を透明シートまたは樹脂板で囲繞するとともに下部開口をエアーカーテンで囲み、塗装室からのスプレーダストを補足する集塵装置に設けるエアーフィルターは巻取りモーターで移動するロールフィルターとしたことを特徴とする塗装装置。
続きを表示（約 320 文字）【請求項２】
下部に車輪を設けた台車による塗装装置であり、台車の本体フレームの脇部に塗装室を形成し、本体フレームに上下アームを設けて塗装室内での塗料散布のスプレーガンを支承し、塗装室は周囲を透明シートまたは樹脂板で囲繞するとともに下部開口を吸引ダクトの吸込み口による吸引スカートで囲み、塗装室からのスプレーダストを補足する集塵装置に設けるエアーフィルターは巻取りモーターで移動するロールフィルターとしたことを特徴とする塗装装置。
【請求項３】
台車の本体フレームに持ち手を設けた請求項１または請求項２記載の塗装装置。
【請求項４】

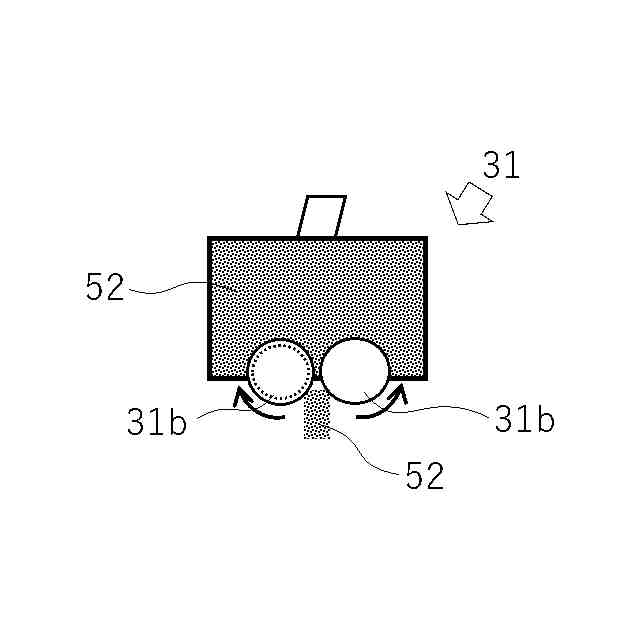

塗装室の後方に骨材散布機を設置した請求項１または請求項２記載の塗装装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遮熱性塗料またはその他の塗料を道路面に吹き付け塗装する際、塗料の飛沫が飛散することを防止する塗装装置に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、遮熱性塗料の路面への塗装は先端にスプレーガン（塗装ガン）を有するホースを備えた塗装機が用いられているが、スプレーガンから噴射される塗料が跳ね返り、飛散するのでその飛散防止が必要となる。
【０００３】
下記特許文献は遮熱性塗料を道路面に吹き付け塗装する際、作業位置を確保して吹き付け塗装の作業性を阻害することなく、塗料の飛沫が飛散することを極力防止することができるものであり、内部から外部へ漏出するのを最小限に留めることができ、軽量かつ操作性を向上させた集塵装置付き遮熱塗料飛散防止養生カゴとして提案され、特許を取得したものである。
特許第６１８５５４５号公報
【０００４】
図１８に示すように、飛散防止養生カゴ１はアルミ合金フレーム６により枠組んでハウジングとして形成し、下部に移動用のキャスター８を設けた。
【０００５】
前記ハウジングの中央に作業員の立ち位置スペース９を設け、ハウジングの前後片側（図示では後側）にアルミ合金フレーム６の枠面を不織布１０で覆った塗装作業スペース１１を形成する。
【０００６】
ハウジングは後端側はアルミ合金フレーム６を斜めに組んで塗装作業スペース１１の前面を傾斜面としてあり、ここに集塵用換気扇１２を設置し、その排出部には不織布を袋状に加工したフィルター１８を設置した。
【０００７】
図中１９は集塵ダクトであり、ハウジングの左右両側部に設置されて前記塗装作業スペース１１に開口する。この集塵ダクト１９をハウジングの片側（前方）まで延設して設けてこれにジェットファン２１およびその排出部に設置した不織布を袋状に加工したフィルター２２からなる集塵装置２０をつなげた。
【０００８】
ハウジングの前面にはミキシングマニホールド用架台としてのターンテーブル２５を設置してその上にミキシングマニホールド２６を載置した。図中２３は捨て吹き用缶置き場２３に置く捨て吹き用空缶である。
【０００９】
塗装機からのヒーターホース２７は途中を専用の台車２８を６００ｍｍ～７００ｍｍピッチに配置してこれで支承して直接ヒーターホースが路面に接することなく移動できるようにし、ヒーターホース２７の先端は前記ミキシングマニホールド２６に接続する。
【００１０】
作業員はハウジングの中央の立ち位置スペース９に立って手に把持した塗装ガンにより塗装作業スペース１１で遮熱性塗料の塗装を行う。浮遊した塗料の飛沫は塗装作業スペース１１を覆う不織布１０で吸着される。
（【００１１】以降は省略されています）
