公開番号2025153096
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055388
出願日2024-03-29
発明の名称静電塗工装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B05C 5/00 20060101AFI20251002BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】液体が吐出されるノズルを有するシリンジを容易に切り替え可能とする。

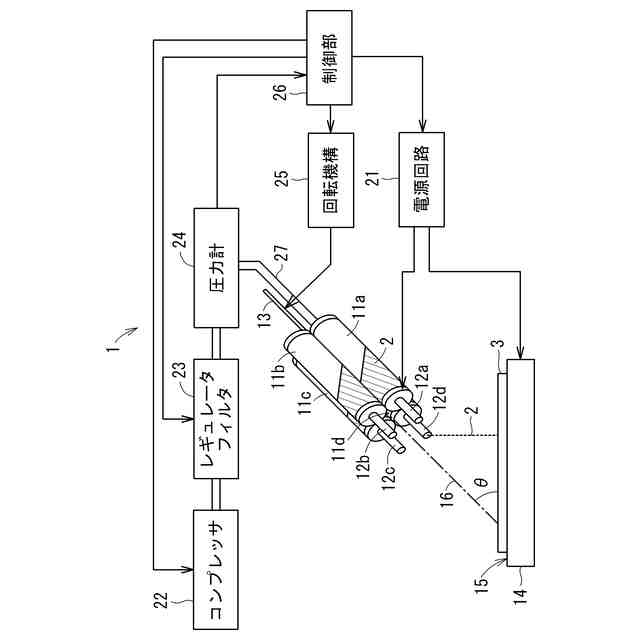

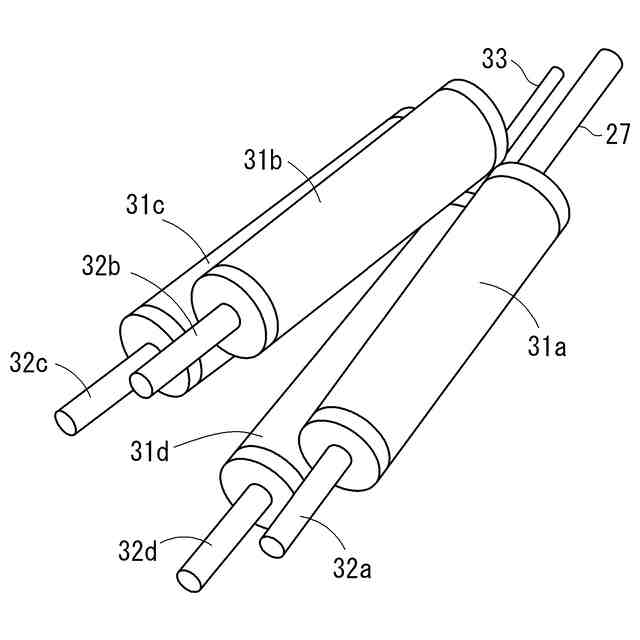

【解決手段】静電塗工装置1は、それぞれが先端にノズル12を有する複数のシリンジ11と、複数のシリンジ11を塗工面15に対して傾斜した回転軸13を中心として回転させ、複数のシリンジ11を複数の停止位置のいずれかに停止させる回転機構25と、シリンジ11と対向電極14との間に電圧を印加する電源回路21と、を備えている。回転機構25の動作によって、複数のシリンジ11のノズル12のうちで対向電極14に最も近いノズルである最接近ノズルが切り替わり、最接近ノズルを有するシリンジ11と対向電極14との間に電源回路21によって電圧が印加される。
【選択図】図1
特許請求の範囲【請求項１】
それぞれが先端にノズルを有する複数のシリンジと、
上記複数のシリンジを塗工面に対して傾斜した軸を中心として回転させ、上記複数のシリンジを複数の停止位置のいずれかに停止させる回転機構と、
上記シリンジと対向電極との間に電圧を印加する電源回路と、を備え、
上記回転機構の動作によって、上記複数のシリンジのノズルのうちで上記対向電極に最も近いノズルである最接近ノズルが切り替わり、上記最接近ノズルを有するシリンジと上記対向電極との間に上記電源回路によって電圧が印加される静電塗工装置。
続きを表示（約 440 文字）【請求項２】
上記回転機構の動作によって、上記複数のシリンジが上記複数の停止位置のいずれに停止したときでも、上記最接近ノズルの先端は上記塗工面に平行な仮想平面に投射したときに同じ位置にある請求項１に記載の静電塗工装置。
【請求項３】
上記複数のシリンジが有する複数のノズルは、異なる径を有する請求項１に記載の静電塗工装置。
【請求項４】
上記複数のシリンジには、異なる種類の液体が充填されている請求項１に記載の静電塗工装置。
【請求項５】
上記対向電極をさらに備える請求項１に記載の静電塗工装置。
【請求項６】
上記複数のシリンジのいずれかの後端に空気圧を付与する加圧機構をさらに備え、
上記回転機構の動作によって、上記複数のシリンジが上記複数の停止位置のいずれに停止したときでも、上記最接近ノズルを有するシリンジに上記加圧機構から空気圧が付与される請求項１から５のいずれかに記載の静電塗工装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、静電塗工装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
静電塗工装置は、先端にノズルを有するシリンジと塗工先に位置する対向電極との間に電圧を印加し、帯電した液体を塗工先に引きつけることにより塗工を行う。静電塗工装置では、シリンジの後端に空気圧を付与する場合もある。
【０００３】
静電塗工装置に関して、特許文献１には、第１流路に供給した誘電液体をイオン化して噴出させると共に、第１流路の周囲に同心円状に形成された第２流路に供給した誘電液体を多孔性物質を通して噴出させ、第２流路を通して噴出した液体微粒子を帯電させて、２種類の液体を混合噴霧化する方法が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特公昭６０－５７９０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
静電塗工を実行中に、液体の塗布量を切り替える必要が生じることがある。液体の塗布量は、例えば、ノズル径を変更することにより切り替え可能である。ノズル径を変更する方法として、静電塗工装置に複数のノズルを設け、液体が吐出されるノズルを切り替える方法や、静電塗工装置に複数のシリンジを設け、液体が吐出されるノズルを有するシリンジ（以下、「液体の吐出に係るシリンジ」という）を切り替える方法がある。
【０００６】
しかしながら、シリンジやノズルを切り替えるためには、電圧が印加されるシリンジを切り替える回路や制御機構が必要となる。また、シリンジの後端に空気圧を付与する場合には、空気圧を付与するシリンジを切り替える機構や制御が必要となる。さらに、複数のノズルのそれぞれと塗工先との間の距離が一定になるように複数のノズルが並んでいる場合には、シリンジあるいはノズルの切り替えに伴い、液体の吐出位置および着弾位置が切り替わるので、着弾位置を補正する機構が必要となる。
【０００７】
本発明は、上記の事情に鑑みてなされたものであり、その目的は、複数のシリンジを備えた静電塗工装置において、液体の吐出に係るシリンジを容易に切り替え可能な手段を提供することである。
【課題を解決するための手段】
【０００８】
(1) 本発明の静電塗工装置は、それぞれが先端にノズルを有する複数のシリンジと、上記複数のシリンジを塗工面に対して傾斜した軸を中心として回転させ、上記複数のシリンジを複数の停止位置のいずれかに停止させる回転機構と、上記シリンジと対向電極との間に電圧を印加する電源回路と、を備えている。上記回転機構の動作によって、上記複数のシリンジのノズルのうちで上記対向電極に最も近いノズルである最接近ノズルが切り替わり、上記最接近ノズルを有するシリンジと上記対向電極との間に上記電源回路によって電圧が印加される。
【０００９】
上記の静電塗工装置によれば、回転機構を動作させて最接近ノズルを切り替え、最接近ノズルを有するシリンジと対向電極との間に電圧を印加することにより、最接近ノズルから液体を吐出させることができる。したがって、電圧が印加されるシリンジを切り替える回路や制御機構を用いることなく、液体の吐出に係るシリンジを容易に切り替えることができる。
【００１０】
(2) 好ましくは、上記回転機構の動作によって、上記複数のシリンジが上記複数の停止位置のいずれに停止したときでも、上記最接近ノズルの先端は上記塗工面に平行な仮想平面に投射したときに同じ位置にあってもよい。
（【００１１】以降は省略されています）
