公開番号2025161960
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2025141091,2021091563
出願日2025-08-27,2021-05-31
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人弁理士法人ATEN
主分類B41J 11/42 20060101AFI20251017BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】シート状媒体がロール状に巻回されたロール体と複数積層された状態のシート状媒体の両方を収容可能な給送トレイを有する画像形成装置において、シート状媒体が給送トレイの所定位置に適切に配置されているか否かをユーザに報知することができる。
【解決手段】プリンタ100は、ロール紙P1がロール状に巻回されたロール体Rを収容可能な第1収容部11aと、カット紙P2を複数積層された状態で収容可能な第2収容部11bと、を有する給送トレイ11と、給送ローラ2と、ヘッド5と、複数の検知部と、報知部30と、制御部10とを含んでいる。そして、制御部10は、複数の検知部による検知結果に基づいて、報知動作を報知部30に実行させる。
【選択図】図1
特許請求の範囲【請求項１】
筐体と、
前記筐体に対して挿抜可能であって、シート状媒体がロール状に巻回されたロール体を収容可能な第１収容部と、シート状媒体を複数積層された状態で収容可能な第２収容部と、を有する給送トレイと、
前記給送トレイからシート状媒体を搬送経路に向けて給送する給送ローラと、
前記搬送経路内のシート状媒体に対して画像を形成する画像形成部と、
前記給送トレイの所定位置にシート状媒体が配置されているか否かを検知可能な一又は複数の検知部と、
ユーザに対して報知する報知動作を実行可能な報知部と、
制御部と、を備え、
前記制御部は、前記一又は複数の検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記第１収容部に収容されたシート状媒体と前記第２収容部に収容されたシート状媒体とが共通する１つの前記給送ローラによって給送される構成であって、
前記給送ローラは、前記第１収容部及び前記第２収容部の何れか一方からシート状媒体を給送するように構成されており、
前記制御部は、前記第１収容部に収容されたシート状媒体に印刷を行う指示を受信する場合であって、前記検知結果が前記第２収容部にシート状媒体が収容されていないことを示すものでない場合、前記シート状媒体を前記第２収容部から除外する必要がある旨を報知する動作を前記報知動作として前記報知部に実行させることを特徴とする画像形成装置。
続きを表示（約 5,900 文字）【請求項２】
筐体と、
前記筐体に対して挿抜可能であって、シート状媒体がロール状に巻回されたロール体を収容可能な第１収容部と、シート状媒体を複数積層された状態で収容可能な第２収容部と、を有する給送トレイと、
前記給送トレイからシート状媒体を搬送経路に向けて給送する給送ローラと、
前記搬送経路内のシート状媒体に対して画像を形成する画像形成部と、
前記給送トレイの所定位置にシート状媒体が配置されているか否かを検知可能な一又は複数の検知部と、
ユーザに対して報知する報知動作を実行可能な報知部と、
制御部と、を備え、
前記制御部は、前記一又は複数の検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記第１収容部に収容されたシート状媒体と前記第２収容部に収容されたシート状媒体とが共通する１つの前記給送ローラによって給送される構成であって、
前記給送ローラは、前記第１収容部及び前記第２収容部の何れか一方からシート状媒体を給送するように構成されており、
前記制御部は、前記第２収容部に収容されたシート状媒体に印刷を行う指示を受信する場合であって、前記検知結果が前記第１収容部に前記シート状媒体が収容されていないことを示すものでない場合、前記ロール体から巻き解かれたシート状媒体を巻き戻す必要がある旨を報知する動作を前記報知動作として前記報知部に実行させることを特徴とする画像形成装置。
【請求項３】
筐体と、
前記筐体に対して挿抜可能であって、シート状媒体がロール状に巻回されたロール体を収容可能な第１収容部と、シート状媒体を複数積層された状態で収容可能な第２収容部と、を有する給送トレイと、
前記給送トレイからシート状媒体を搬送経路に向けて給送する給送ローラと、
前記搬送経路内のシート状媒体に対して画像を形成する画像形成部と、
前記給送トレイの所定位置にシート状媒体が配置されているか否かを検知可能な一又は複数の検知部と、
ユーザに対して報知する報知動作を実行可能な報知部と、
制御部と、を備え、
前記制御部は、前記一又は複数の検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記第１収容部に収容されたシート状媒体と前記第２収容部に収容されたシート状媒体とが共通する１つの前記給送ローラによって給送される構成であって、
前記給送ローラは、前記第１収容部及び前記第２収容部の何れか一方からシート状媒体を給送するように構成されており、
前記一又は複数の検知部は、前記給送トレイの前記第１収容部にシート状媒体が収容されているか否かを検知可能な第１検知部を含み、
前記制御部は、前記第１検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記制御部は、前記第２収容部に収容されたシート状媒体に印刷を行う指示を受信する場合であって、前記第１検知部による検知結果が前記第１収容部に前記シート状媒体が収容されていることを示すものである場合、前記ロール体から巻き解かれたシート状媒体を巻き戻す必要がある旨を報知する動作を前記報知動作として前記報知部に実行させることを特徴とする画像形成装置。
【請求項４】
筐体と、
前記筐体に対して挿抜可能であって、シート状媒体がロール状に巻回されたロール体を収容可能な第１収容部と、シート状媒体を複数積層された状態で収容可能な第２収容部と、を有する給送トレイと、
前記給送トレイからシート状媒体を搬送経路に向けて給送する給送ローラと、
前記搬送経路内のシート状媒体に対して画像を形成する画像形成部と、
前記給送トレイの所定位置にシート状媒体が配置されているか否かを検知可能な一又は複数の検知部と、
ユーザに対して報知する報知動作を実行可能な報知部と、
制御部と、を備え、
前記制御部は、前記一又は複数の検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記一又は複数の検知部は、前記給送トレイの前記第１収容部にシート状媒体が収容されているか否かを検知可能な第１検知部を含み、
前記制御部は、前記第１検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記搬送経路内のシート状媒体を検知可能な搬送検知部を備え、
前記制御部は、
前記第１収容部に収容されたシート状媒体に印刷を行う指示を受信する場合であって、前記第１検知部による検知結果が前記第１収容部にシート状媒体が収容されていることを示すものである場合、前記給送ローラを駆動し、
前記給送ローラを駆動してから第１時間経過するまでに前記搬送検知部によってシート状媒体が検知されない場合、前記第１収容部に収容されているシート状媒体が前記給送トレイに適切に配置されていない旨を報知する動作を前記報知動作として前記報知部に実行させることを特徴とする画像形成装置。
【請求項５】
筐体と、
前記筐体に対して挿抜可能であって、シート状媒体がロール状に巻回されたロール体を収容可能な第１収容部と、シート状媒体を複数積層された状態で収容可能な第２収容部と、を有する給送トレイと、
前記給送トレイからシート状媒体を搬送経路に向けて給送する給送ローラと、
前記搬送経路内のシート状媒体に対して画像を形成する画像形成部と、
前記給送トレイの所定位置にシート状媒体が配置されているか否かを検知可能な一又は複数の検知部と、
ユーザに対して報知する報知動作を実行可能な報知部と、
制御部と、を備え、
前記制御部は、前記一又は複数の検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記第１収容部に収容されたシート状媒体と前記第２収容部に収容されたシート状媒体とが共通する１つの前記給送ローラによって給送される構成であって、
前記給送ローラは、前記第１収容部及び前記第２収容部の何れか一方からシート状媒体を給送するように構成されており、
前記一又は複数の検知部は、前記給送トレイの前記第１収容部にシート状媒体が収容されているか否かを検知可能な第１検知部を含み、
前記制御部は、前記第１検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記第１収容部に収容されたロール体から巻き解かれるシート状媒体の、シート状媒体が搬送される搬送方向における長さは、前記第２収容部に収容されたシート状媒体の前記搬送方向における長さよりも長く、
前記搬送経路内のシート状媒体を検知可能な搬送検知部を備え、
前記制御部は、
前記第１収容部に収容されたシート状媒体に印刷を行う指示を受信する場合であって、前記第１検知部による検知結果が前記第１収容部にシート状媒体が収容されていることを示すものである場合、前記給送ローラを駆動し、
前記給送ローラを駆動した後に前記搬送検知部によってシート状媒体が検知されてから第２時間経過するまでに前記搬送検知部によってシート状媒体が検知されなくなった場合、前記シート状媒体を前記第２収容部から除外する必要がある旨を報知する動作を前記報知動作として前記報知部に実行させることを特徴とする画像形成装置。
【請求項６】
筐体と、
前記筐体に対して挿抜可能であって、シート状媒体がロール状に巻回されたロール体を収容可能な第１収容部と、シート状媒体を複数積層された状態で収容可能な第２収容部と、を有する給送トレイと、
前記給送トレイからシート状媒体を搬送経路に向けて給送する給送ローラと、
前記搬送経路内のシート状媒体に対して画像を形成する画像形成部と、
前記給送トレイの所定位置にシート状媒体が配置されているか否かを検知可能な一又は複数の検知部と、
ユーザに対して報知する報知動作を実行可能な報知部と、
制御部と、を備え、
前記制御部は、前記一又は複数の検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記第１収容部に収容されたシート状媒体と前記第２収容部に収容されたシート状媒体とが共通する１つの前記給送ローラによって給送される構成であって、
前記給送ローラは、前記第１収容部及び前記第２収容部の何れか一方からシート状媒体を給送するように構成されており、
前記一又は複数の検知部は、前記給送トレイの前記第１収容部にシート状媒体が収容されているか否かを検知可能な第１検知部を含み、
前記制御部は、前記第１検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記一又は複数の検知部は、前記給送トレイの前記第２収容部にシート状媒体が収容されているか否かを検知可能な第２検知部をさらに含み、
前記制御部は、前記第１検知部及び前記第２検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記制御部は、前記第１収容部に収容されたシート状媒体に印刷を行う指示を受信する場合であって、前記第２検知部による検知結果が前記第２収容部にシート状媒体が収容されていることを示すものである場合、前記シート状媒体を前記第２収容部から除外する必要がある旨を報知する動作を前記報知動作として前記報知部に実行させることを特徴とする画像形成装置。
【請求項７】
筐体と、
前記筐体に対して挿抜可能であって、シート状媒体がロール状に巻回されたロール体を収容可能な第１収容部と、シート状媒体を複数積層された状態で収容可能な第２収容部と、を有する給送トレイと、
前記給送トレイからシート状媒体を搬送経路に向けて給送する給送ローラと、
前記搬送経路内のシート状媒体に対して画像を形成する画像形成部と、
前記給送トレイの所定位置にシート状媒体が配置されているか否かを検知可能な一又は複数の検知部と、
ユーザに対して報知する報知動作を実行可能な報知部と、
制御部と、を備え、
前記制御部は、前記一又は複数の検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記一又は複数の検知部は、前記給送トレイの前記第１収容部にシート状媒体が収容されているか否かを検知可能な第１検知部を含み、
前記制御部は、前記第１検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記一又は複数の検知部は、前記給送ローラによってシート状媒体を給送可能な給送位置にシート状媒体が配置されているか否かを検知する第３検知部をさらに含み、
前記制御部は、前記第１検知部及び前記第３検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させることを特徴とする画像形成装置。
【請求項８】
筐体と、
前記筐体に対して挿抜可能であって、シート状媒体がロール状に巻回されたロール体を収容可能な第１収容部と、シート状媒体を複数積層された状態で収容可能な第２収容部と、を有する給送トレイと、
前記給送トレイからシート状媒体を搬送経路に向けて給送する給送ローラと、
前記搬送経路内のシート状媒体に対して画像を形成する画像形成部と、
前記給送トレイの所定位置にシート状媒体が配置されているか否かを検知可能な一又は複数の検知部と、
ユーザに対して報知する報知動作を実行可能な報知部と、
制御部と、を備え、
前記制御部は、前記一又は複数の検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記一又は複数の検知部は、前記給送トレイの前記第１収容部にシート状媒体が収容されているか否かを検知可能な第１検知部を含み、
前記制御部は、前記第１検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記一又は複数の検知部は、前記給送トレイの前記第２収容部にシート状媒体が収容されているか否かを検知可能な第２検知部をさらに含み、
前記制御部は、前記第１検知部及び前記第２検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させ、
前記一又は複数の検知部は、前記給送ローラによってシート状媒体を給送可能な給送位置にシート状媒体が配置されているか否かを検知する第３検知部をさらに含み、
前記制御部は、前記第１検知部、前記第２検知部、及び前記第３検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させることを特徴とする画像形成装置。
【請求項９】
前記制御部は、
前記第１収容部に収容されたシート状媒体に印刷を行う指示を受信する場合であって、前記検知結果が前記第１収容部に前記シート状媒体が収容されていることを示すものでない場合、前記第１収容部に収容されるシート状媒体の前記給送トレイに対する配置に関する内容を報知する動作を前記報知動作として前記報知部に実行させ、
前記第２収容部に収容されたシート状媒体に印刷を行う指示を受信する場合であって、前記検知結果が前記第２収容部にシート状媒体が収容されていることを示すものでない場合、前記第２収容部に収容されるシート状媒体の前記給送トレイに対する配置に関する内容を報知する動作を前記報知動作として前記報知部に実行させることを特徴とする請求項１～８の何れか１項に記載の画像形成装置。
【請求項１０】
前記一又は複数の検知部は、前記給送トレイの前記第１収容部にシート状媒体が収容されているか否かを検知可能な第１検知部を含み、
前記制御部は、前記第１検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させることを特徴とする請求項１又は２に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シート状媒体がロール状に巻回されたロール体と複数積層された状態のシート状媒体の両方を収容可能な給送トレイを有する画像形成装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
シート状の用紙がロール状に巻回されたロール体と、カット紙との両方を収容可能な画像形成装置が知られている。例えば、特許文献１には、ロール体用の載置部およびカット紙用の載置部が形成された給紙カセット（給送トレイ）を有するファクシミリ（画像形成装置）が開示されている。給送トレイに収容された用紙は、ローラ（給送ローラ）によって給送される。
【先行技術文献】
【特許文献】
【０００３】
特開平０２－２６４５５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような画像形成装置では、印刷に用いられるべき用紙が給送トレイに収容されていないにもかかわらず、給送ローラによる給送動作が開始してしまう可能性がある。
【０００５】
本発明の目的は、シート状媒体がロール状に巻回されたロール体と複数積層された状態のシート状媒体の両方を収容可能な給送トレイを有する画像形成装置において、シート状媒体が給送トレイの所定位置に適切に配置されているか否かをユーザに報知することができる画像形成装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明に係る画像形成装置は、筐体と、前記筐体に対して挿抜可能であって、シート状媒体がロール状に巻回されたロール体を収容可能な第１収容部と、シート状媒体を複数積層された状態で収容可能な第２収容部と、を有する給送トレイと、前記給送トレイからシート状媒体を搬送経路に向けて給送する給送ローラと、前記搬送経路内のシート状媒体に対して画像を形成する画像形成部と、前記給送トレイの所定位置にシート状媒体が配置されているか否かを検知可能な一又は複数の検知部と、ユーザに対して報知する報知動作を実行可能な報知部と、制御部と、を備え、前記制御部は、前記一又は複数の検知部による検知結果に基づいて、前記報知動作を前記報知部に実行させる。
【発明の効果】
【０００７】
本発明の画像形成装置によると、給送トレイの所定位置にシート状媒体が配置されているか否かを検知し、検知結果に基づいた報知動作がユーザに対して行われる。このため、シート状媒体がロール状に巻回されたロール体と複数積層された状態のシート状媒体の両方を収容可能な給送トレイを有する画像形成装置において、ユーザが、シート状媒体が給送トレイの所定位置に適切に配置されているか否かを判別することができる。
【図面の簡単な説明】
【０００８】

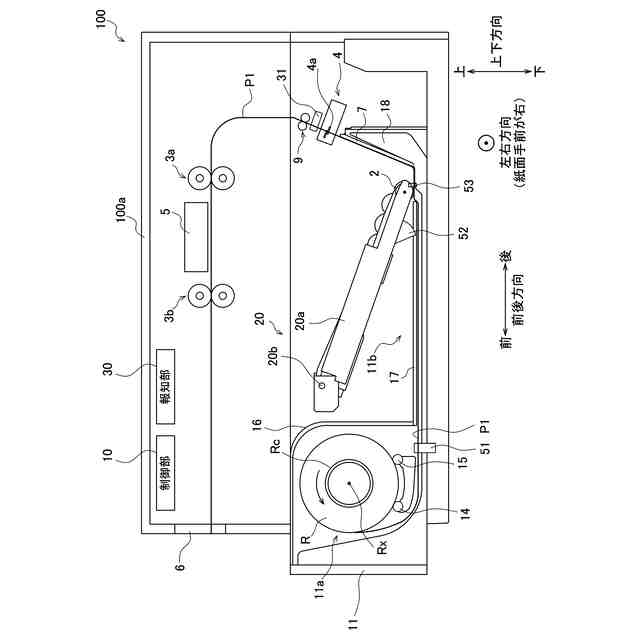

本発明の第１実施形態に係るプリンタの概略構成図である。
カット紙収容時におけるプリンタの概略構成図である。
ロール紙検知部を示す図であって、（ａ）ロール体が収容されていないときを示す図、及び、（ｂ）ロール体が収容されているときを示す図である。
カット紙検知部を示す図であって、（ａ）カット紙が収容されていないときを示す図、及び、（ｂ）カット紙が収容されているときを示す図である。

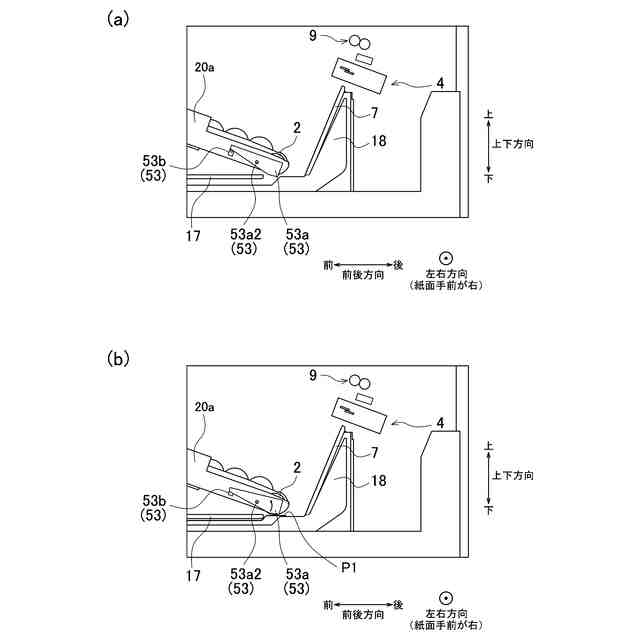

用紙有無検知部を示す図であって、（ａ）用紙がセットされていないときを示す図、及び、（ｂ）用紙が適切にセットされているときを示す図である。

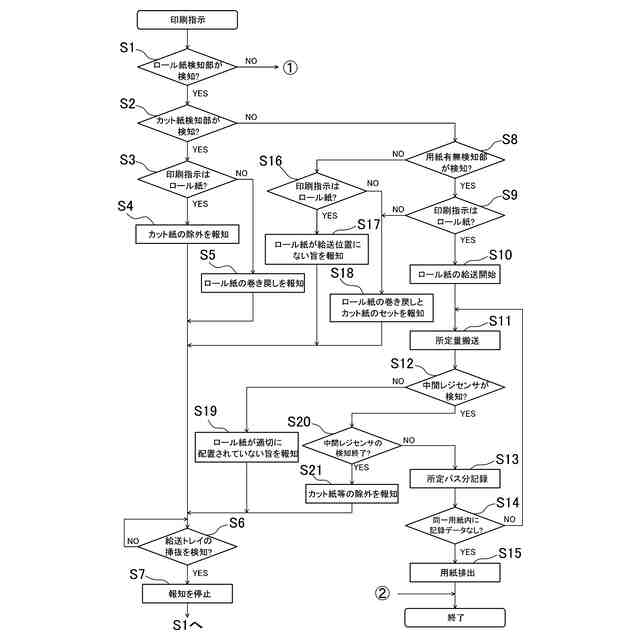

第１実施形態に係るプリンタにおいて実行される処理手順の一例を示すフローチャートの前半部分である。
第１実施形態に係るプリンタにおいて実行される処理手順の一例を示すフローチャートの後半部分である。
第２実施形態に係るプリンタにおいて実行される処理手順の一例を示すフローチャートの前半部分である。
第２実施形態に係るプリンタにおいて実行される処理手順の一例を示すフローチャートの後半部分である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
本発明の第１実施形態に係るプリンタ１００（本発明の画像形成装置の一例）について、図１～図５を参照しつつ、以下に説明する。なお、図１に示す上下方向、左右方向及び前後方向を、プリンタ１００の上下方向、左右方向及び前後方向とする。
【００１０】
（プリンタ１００の全体構成）
図１に示すように、プリンタ１００は、筐体１００ａと、給送トレイ１１と、給送ローラ２と、搬送ローラ対３ａと、排紙ローラ対３ｂと、カッター機構４と、ヘッド５（本発明の画像形成部の一例）と、排紙トレイ６と、案内ガイド７と、中間ローラ対９と、制御部１０と、報知部３０と、を含む。給送トレイ１１は、筐体１００ａの下部に挿抜可能である。給送トレイ１１の筐体１００ａに対する挿抜は、不図示のセンサによって検知される。排紙トレイ６は、筐体１００ａの上部の前側の側壁を構成し、筐体１００ａに対して開閉可能である。
（【００１１】以降は省略されています）
