特許ウォッチ

公開番号2025123751
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019403
出願日2024-02-13
発明の名称貼付装置
出願人独立行政法人国立印刷局
代理人
主分類B41F 16/00 20060101AFI20250818BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】
基材に箔材を熱圧着により貼付する貼付装置において、基材と箔材との熱圧着の際に生じる箔材の位置ずれを規制する貼付装置を提供する。
【解決手段】

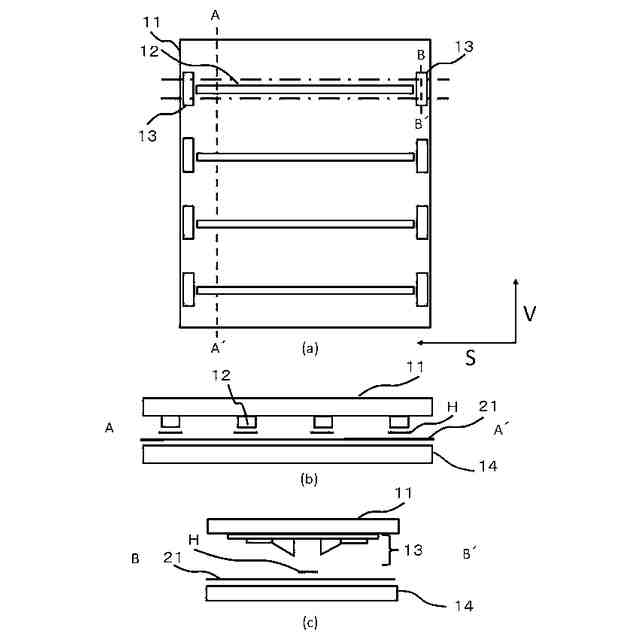

刻印プレートと、刻印プレート方向に往復垂直運動で移動するように刻印プレートの下方に設けられた圧板を有する貼付装置において、箔材の位置ずれを規制するための支持部を設けた貼付装置であり、支持部は、刻印プレートにおける圧板と対向する面に設けられ、箔材の幅よりも広い幅の凹部を備えること特徴とする。
【選択図】図5
特許請求の範囲【請求項１】
刻印プレートと、前記刻印プレート方向に往復垂直運動で移動するように前記刻印プレートの下方に設けられた圧板を有し、
前記圧板と前記刻印プレートの間に搬送される箔材を、前記圧板を前記刻印プレートに押圧することで前記基材に熱圧着する貼付装置であって、

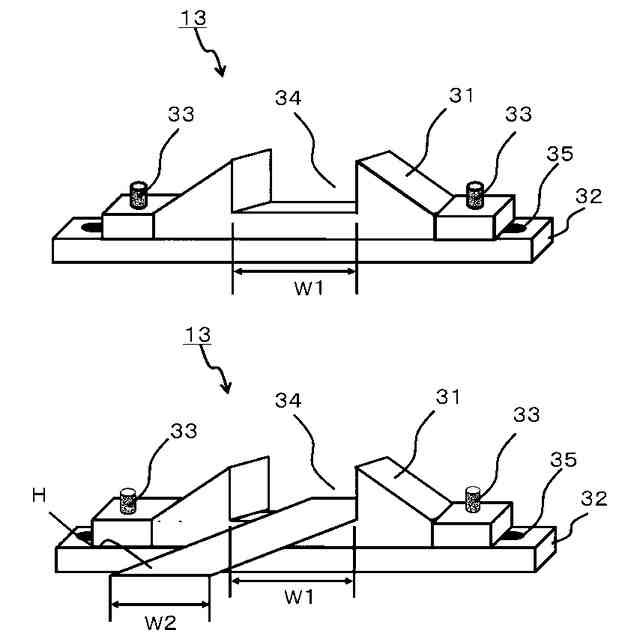

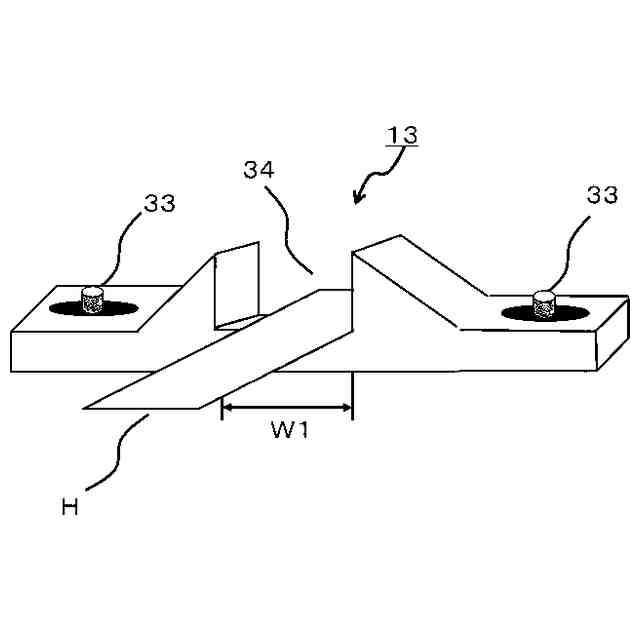

前記刻印プレートの前記圧板と対向する面に、前記箔材の幅方向に対する位置ずれを規制するための、前記箔材の幅よりも広い幅の凹部を備えた支持部を設けたことを特徴とする貼付装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、用紙に箔材を熱圧着する貼付装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
セキュリティ性が要求される銀行券や有価証券等の貴重印刷物には、箔材（金属箔等）が貼付されているものが多い。箔材には、視認角度を変えると色や図柄が変化する特性があるため、特別な判別具などを使用せずに、一般のユーザが見た目で容易に真偽判別が可能であり、偽造が困難という理由により、これらの貴重印刷物に箔材が利用されている。
【０００３】
さらに近年では、貴重印刷物における基材の一方向に沿って帯状に貼付できる、ストライプ型と呼ばれる箔材も多く扱われるようになっている。
【０００４】
ストライプ型の箔材は、箔内に画像を形成できる領域が多く、複数の図柄を形成することができるため、それぞれの図柄に応じて加工手段等を異ならせることで、偽造をより困難にすることが可能である。
【０００５】
また、ストライプ型の箔材は、貴重印刷物における基材の一方向に沿って帯状に貼付することで、簡単に貼ったり剥がしたりすることができないため、貼り替えによる偽造を困難にすることも可能である。
【０００６】
上記のような箔材を貴重印刷物に貼付する際に用いられる貼付装置としては、刻印プレートと、その下方に刻印プレートと水平に設けられた圧板との間に箔材を配置し、箔材と圧板との間に用紙が搬送され、圧板が刻印プレート方向に移動して用紙に圧力をかけることにより、箔材の図柄を用紙に貼付して製造する装置が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００７】
特開２０２２－０２７８５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１の貼付装置では、先端を担持された用紙が、刻印プレートと圧板の間に搬送され、用紙に箔押しされ、箔押しされた用紙は排紙部に排出される機構となっている。
【０００９】
上述した箔材は、巻き芯にロール状に巻かれた状態で貼付装置にセットされ、そこから繰り出された箔材は、テンションを保つとともに、方向調整を行う複数のローラを介して、刻印プレートと圧板の間に配されているが、搬送途中で上下方向に撓んだり、箔材の幅方向に対する方向に位置ずれが生じやすい。これは貼付部における間欠運動によるものであり、基材の先端を担持したグリッパーが貼付部において、熱圧着の際に一旦停止し、熱圧着後に稼働する。このとき、箔材（使用済箔）が一度に搬送されるとともに、新たな箔材が貼付部に配されることから、箔材に撓みや位置ずれが生じやすいためである。
【００１０】
上下方向の撓み（波うち動作）については、特許文献１の貼付装置には、刻印プレートと、圧板との間に、熱圧着時に用紙と当接する案内手段を設けることで、用紙とともに、箔材にも、案内手段による張力が加わるため、波うち動作を低減させることが可能である。
（【００１１】以降は省略されています）
