公開番号2025152985
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055211
出願日2024-03-29
発明の名称塗工装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B05C 5/00 20060101AFI20251002BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】液体の塗工位置を正確に制御できる塗工装置を提供する。
【解決手段】塗工装置1Aにおいて、パルス電源21はノズル5と対向電極18との間で電圧を印加する。直流電源22は環状電極10の電極112及び電極122に電圧を印加する。環状電極10の第1環状電極11及び第2環状電極12は、液滴90の経路Pの周りに配置される。第1回転モータは第1環状電極11を回転させる。第1環状電極11は第1環状電極11の中心を回転中心として回転する。第2回転モータは第2環状電極12を回転させる。第2環状電極12は第2環状電極12の中心を回転中心として回転する。CPUは、液滴90がノズル5から吐出されて媒体19Aを塗工するとき、第1環状電極11及び第2環状電極12を回転させ、且つ第1環状電極11及び第2環状電極12に電圧を印加させる。
【選択図】図1
特許請求の範囲【請求項１】
ノズルと、
前記ノズルに対向する対向電極と、
前記ノズルに電圧を印加する第１電源と、
前記ノズルから吐出された液体が通過する経路の周りに配置される環状電極と、
前記環状電極に電圧を印加する第２電源と、
前記環状電極を回転させる回転駆動部と、
前記第２電源と前記回転駆動部とを制御するコントローラであって、前記液体が前記ノズルから吐出されて媒体を塗工するとき、前記第２電源により前記環状電極に電圧を印加させ且つ前記回転駆動部により前記液体の吐出方向に延びる中心軸周りに前記環状電極を回転させるコントローラと、を備えること
を特徴とする塗工装置。
続きを表示（約 710 文字）【請求項２】
前記コントローラは、前記第１電源が電圧を印加するとき、前記第２電源により前記環状電極に電圧を印加させ且つ前記回転駆動部により前記環状電極を回転させることを特徴とする請求項１に記載の塗工装置。
【請求項３】
前記第１電源は、所定の周期でパルス電圧を印加し、
前記コントローラは、前記第１電源が前記パルス電圧を印加する前記周期に亘って前記第２電源により前記環状電極に電圧を印加させ且つ前記回転駆動部により前記環状電極を回転させること
を特徴とする請求項２に記載の塗工装置。
【請求項４】
前記第１電源は、単位時間あたりに所定の周波数でパルス電圧を印加し、
前記コントローラは、前記単位時間あたりの前記環状電極の回転数が前記周波数と同一又は前記周波数よりも大きくなるように前記環状電極を回転させること
を特徴とする請求項１に記載の塗工装置。
【請求項５】
前記環状電極は、第１環状電極と、前記第１環状電極よりも前記経路の下流側に設けられる第２環状電極と、を含むことを特徴とする請求項１に記載の塗工装置。
【請求項６】
前記環状電極を前記中心軸の径方向に移動させる電極移動部を更に備えることを特徴とする請求項１に記載の塗工装置。
【請求項７】
前記第２電源は、前記第１電源が印加する電圧の極性と同じ極性の前記電圧を印加することを特徴とする請求項１に記載の塗工装置。
【請求項８】
前記液体は、前記媒体に印刷を行うためのインクであることを特徴とする請求項１に記載の塗工装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、塗工装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
静電気力を用いてインクを塗工するインクジェット記録ヘッドが知られている。特許文献１に記載のインクジェット記録ヘッドは、インク電極及び補正電極を備える。インク電極はインク吐出口に設けられ、電圧を印加する信号源と接続する。信号源が電圧を印加すると、インクが帯電しインク吐出口から飛翔する。補正電極はインク吐出口に対してインクの飛翔方向の下流に設けられた筒状であり、直流電源と接続する。直流電源が電圧を印加した状態で飛翔するインクが補正電極を通過するとき、インクが補正電極との間のクーロン力により飛翔経路が補正され、インクは塗工位置に正確に塗工される。
【０００３】
また、特許文献１に記載のインクジェット記録ヘッドの他の実施形態では、補正電極が周方向位置によって軸方向長さが異なる筒状であり、回転可能である。インクは補正電極を通過するとき、最も軸方向長さの短い筒壁面側に偏向する。故に上記インクジェット記録ヘッドは、インクを塗工する前に予め補正電極を回転しておくことで、インクの飛翔経路を補正する。
【先行技術文献】
【特許文献】
【０００４】
特開平１－１６５４４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、インクジェット記録ヘッドにおいて、製造で生じる誤差等の理由で、補正電極が飛翔方向から視て真円ではなく、一部が歪んでいるときがある。補正電極の一部が歪んでいると、飛翔経路が補正電極により正しく補正されず、インクの塗工位置がずれる可能性がある。ここで、上記インクジェット記録ヘッドにおいて、インクを塗工するときに筒状の補正電極を回転させることで、補正電極の歪みの影響を抑制することが考えられる。しかし、上記インクジェット記録ヘッドでは、インクを塗工するときに補正電極が回転しないので、補正電極の一部が歪んでいると飛翔経路が補正電極により正しく補正されない。このため、上記インクジェット記録ヘッドでは、インクの塗工位置がずれる可能性がある。
【０００６】
本発明の目的は、液体の塗工位置を正確に制御できる塗工装置を提供することである。
【課題を解決するための手段】
【０００７】
本発明の一態様に係る塗工装置は、ノズルと、前記ノズルに対向する対向電極と、前記ノズルに電圧を印加する第１電源と、前記ノズルから吐出された液体が通過する経路の周りに配置される環状電極と、前記環状電極に電圧を印加する第２電源と、前記環状電極を回転させる回転駆動部と、前記第２電源と前記回転駆動部とを制御するコントローラであって、前記液体が前記ノズルから吐出されて媒体を塗工するとき、前記第２電源により前記環状電極に電圧を印加させ且つ前記回転駆動部により前記液体の吐出方向に延びる中心軸周りに前記環状電極を回転させるコントローラと、を備えることを特徴とする。
【０００８】
本態様に係る塗工装置は、経路の周りに配置される環状電極に電圧を印加することで、環状電極を通過する液体を環状電極の中心に引き寄せる。塗工装置は環状電極に電圧を印加させ且つ吐出方向に延びる中心軸周りに環状電極を回転させるので、環状電極の一部が歪んだ場合にも、液体は環状電極の中心に引き寄せられる。ここで、塗工装置は、液体が媒体を塗工するときに環状電極に電圧を印加させ且つ環状電極を回転させる。故に、液体は環状電極を通過するときに、環状電極の中心に引き寄せられる。よって、塗工装置は液体の塗工位置を正確に制御できる。
【図面の簡単な説明】
【０００９】

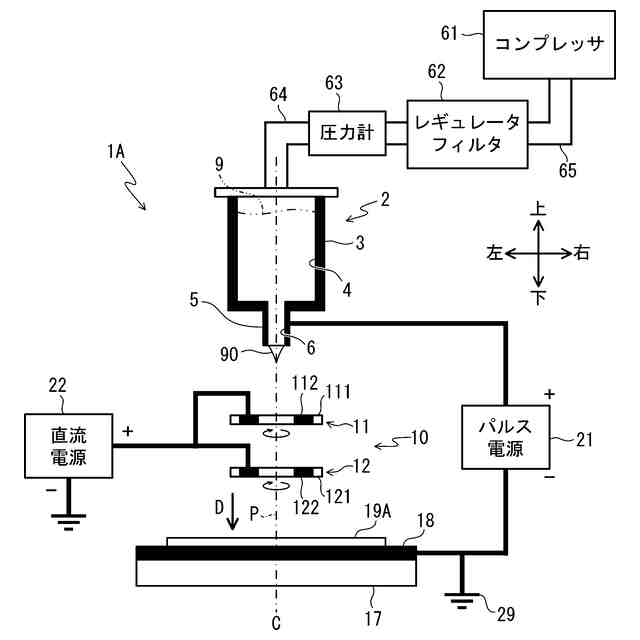

塗工装置１Ａの構成を示す図である。

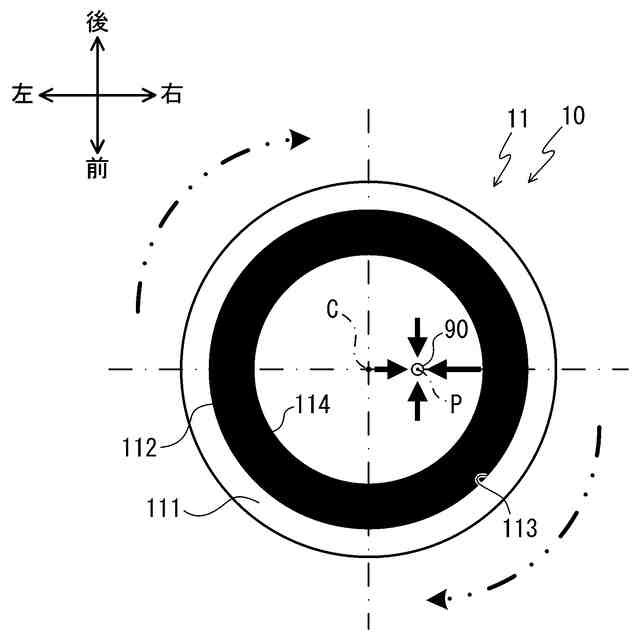

第１環状電極１１の平面図である。

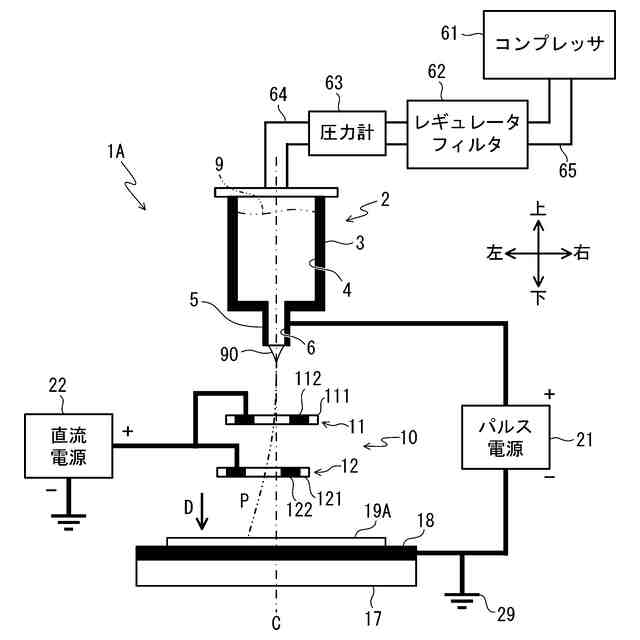

経路Ｐを変更するときの塗工装置１Ａを示す図である。

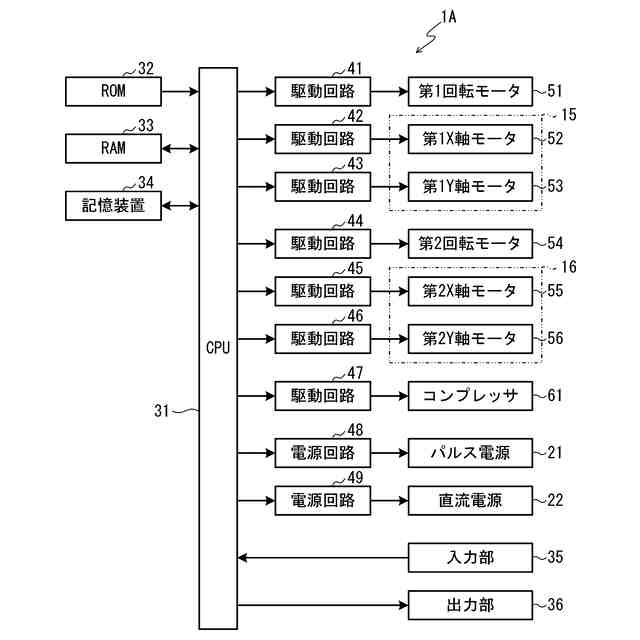

塗工装置１Ａの電気的構成を示すブロック図である。

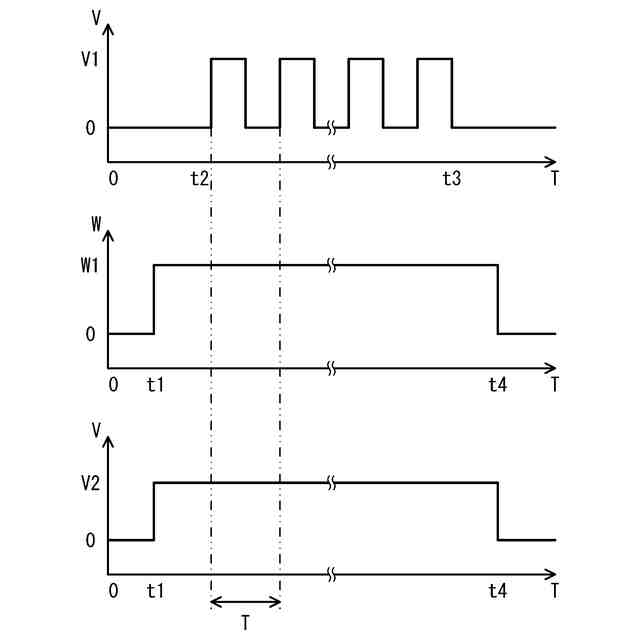

液体９を塗工するときに印加されるパルス電圧、第１回転モータ５１及び第２回転モータ５４の回転数、印加される直流電圧を示す図である。

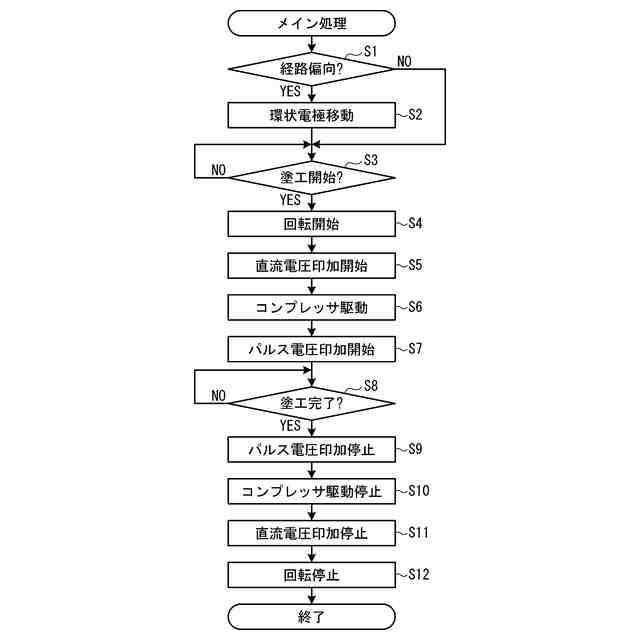

メイン処理のフローチャートである。

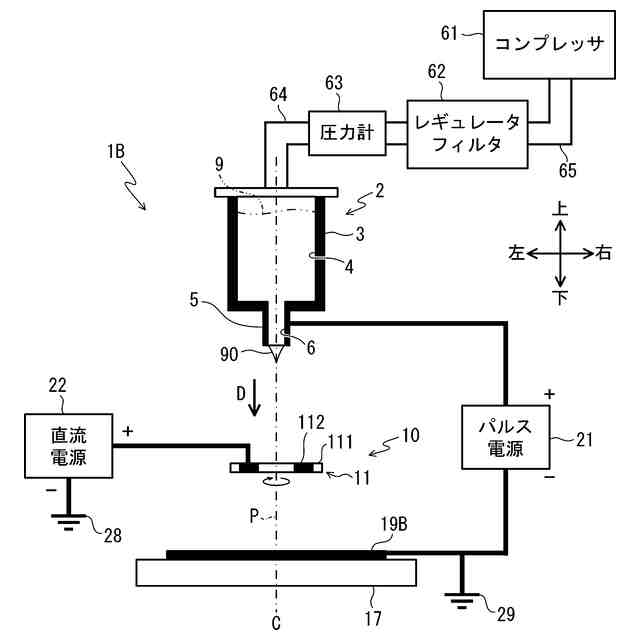

変形例の塗工装置１Ｂの構成を示す図である。

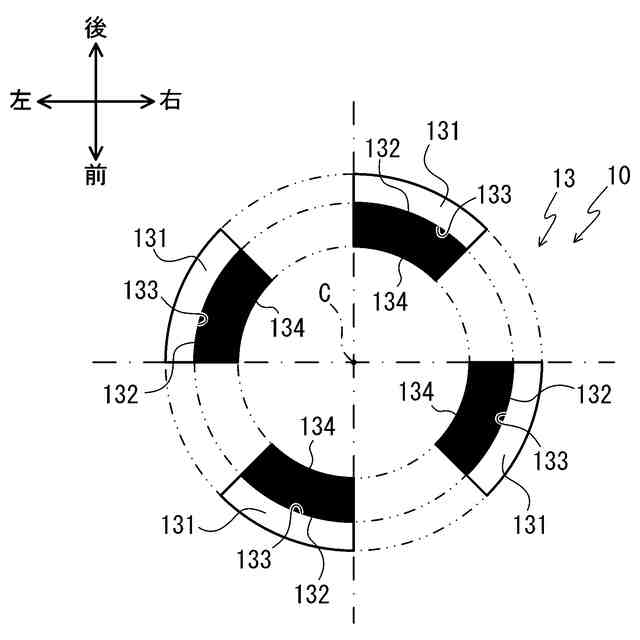

変形例の環状電極１３の平面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態について、図面を参照して説明する。参照する図面は、本発明が採用しうる技術的特徴を説明するために用いられる。すなわち、図面に記載されている構成等は、それのみに限定する趣旨ではなく、単なる説明例である。
（【００１１】以降は省略されています）
